Чистка карбюратора

На днях катался ночью в Шатуру. За бортом было -23 градуса, айфон писал что «ощущается как -29»
Из-за отрезанного хобота на кастрюле с сапуна начало лететь всякое гуано в карбюратор. Карб постепенно забился и мотор стал глохнуть. Поначалу спасало вытягивание подсоса. Но в итоге мотор работал только при нажатии газа «в пол»
Сдернул сапун с кастрюли и смог доехать до дома.

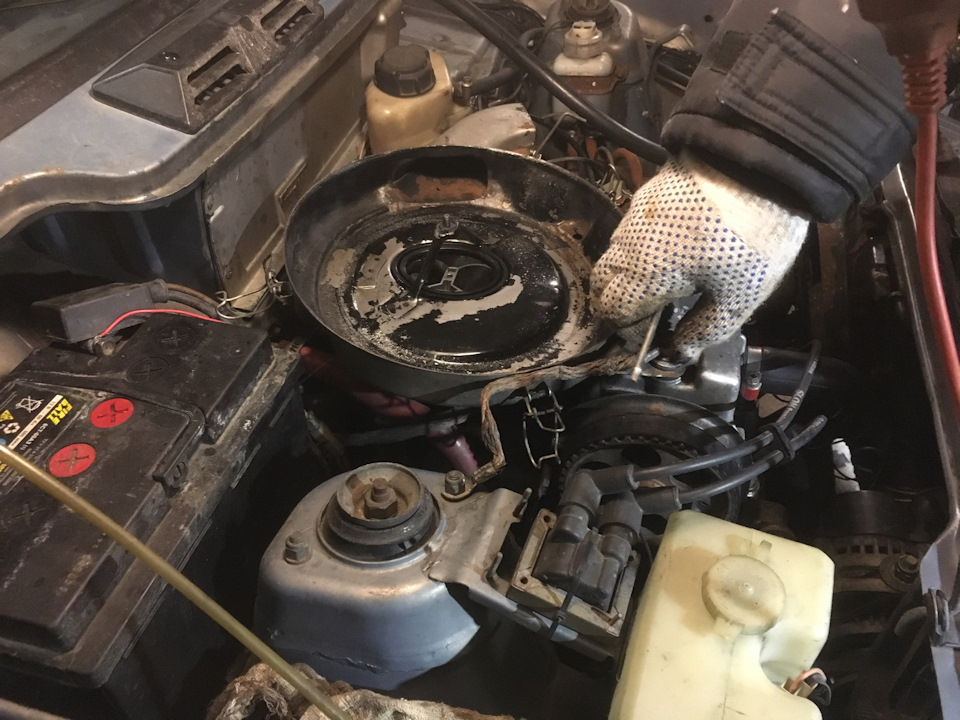

В гараже сняли кастрюлю, отсоединили все тросики и шланги от краба.

Сняли карбюратор, разобрали его.
Он оказался довольно грязным как внутри так и снаружи. Прочистили карбклинером и продули компрессором.

Потом собрали все в обратном порядке, поставили новый воздушный фильтр и настроили холостой ход.

Чистка и регулировка карбюратора

И так, решил заняться карбюратором. Залезть в него решил просто так, просто потому, что машине 15 лет и хз, чистили ли его вообще. Вдруг, после чистки валить начнёт и расход ещё ниже станет.
Долго гуглил места куда отдать на эту процедуру Окулёнка, оказалось, что карбюраторами почти никто не занимается. Либо очень противоречивые отзывы. В итоге наткнулся на драйве на прибор ИКС-1, которым типа можно даже совсем ламеру отрегулировать карб до идеальных настроек. Далее уже искал не мастера, а собственно этот прибор. Есть как СССР-ровские, так и нашёл в продаже новый. Их ещё выпускают оказалось. В итоге решил купить новый. Качество хорошее, хотя бытует мнение, что тру именно те, из СССР.
Так же прикупил комплект новых свечей и баллончик с жидкостью для чистки карбюратора.
Свечи вкрутил новые и приступил к чистке Карба. Погуглил как разбирать, какие нюансы. Карб разобрал, весь пролил жидкостью, все жиклеры продул. Внутри две трубки, вроде испаритель называется, даж прополкой пришлось пробивать. Да и вообще, грязи много было. Раза с двадцатого установил нужный уровень поплавковой Камеры. Он 22 мм должен быть. Собрал всё, приступил к регулировке. Суть сводится к тому, что вместо одной свечи вворачивается этот прибор с окошком и зеркальцем. К нему подключается провод ВВ. Запускаем двигатель и через зеркальце смотрим в окошко за процессом горения смеси. То есть, заглядываем внутрь цилиндра. Выворачиваем много-много винт качества смеси, пламя в зеркальце оранжевое. Далее начинаем мееееедленно заворачивать болт до изменения цвета пламени до ярко голубого, как конфорка у плиты. У меня карб вообще никак не реагировал на кручения винта и я, уже было разочаровавшись в идее самостоятельной регулировки, начал снова гуглить, что за такой нах. Оказалось, что нужно первым делом было проверить электромагнитный клапан ХХ. Он то и оказался неисправным. Проверяется просто. Выдергиваем с него провод, авто должно заглохнуть. А на незаведенной, при подсоединении провода, слышны щелчки. Вперёд за новым. Цена на него радует — около 80 руб. Цены на ЗП для Оки вообще очень приятные.
Установив новый клапан, процесс регулировки сразу пошёл как надо. Цвет с оранжевого сменился на голубой и потом надо довернуть на полоборота. Я же довернул на целый оборот, типа для большей экономичности. Теперь иногда при разгоне бывает маленький провал, но пофиг так-то. Обогащать смесь больше я неё стал. Далее, после установки качества смеси, выставляем уровень оборотов винтом количества, включив свет и печку. Я выставил примерно 800 оборотов.
Так же, заметил, что не хватает от кастрюли воздухана до патрубка на штанах выпуска шланга гофрированного. Типа для переключения режимов с лета на зиму. Зимой воздух идёт подогретым от штанов выпуска. Тоже цена оказалась копейки. Радует ещё, что все ЗЧ всегда в наличии и в ассортименте. Шланг новый установлен. Карб прочищен и отрегулирован. Свечи установлены новые. Всё гуд!

20 июля 2019 Метки: расходники

Чистим карбюратор за 15 минут

Чистка карбюратора – обязательная и, что важно, регулярная процедура ухода за автомобилем. От состояния узла системы питания зависит работа двигательной системы и безопасность передвижения. Если вы периодически чистите механизм, то плановую промывку можно сделать самостоятельно, используя специальные средства, даже перед поездкой. Если вы никогда не чистили – необходимо провести диагностику на СТО. Пока признаки неисправного механизма не начали затруднять ваше движение и сказываться на состоянии машины.

Рассмотрим причины загрязнения и варианты промывки механизма.

Как узнать, что карбюратор загрязнён:

• Двигатель слабо работает, нестабильные обороты;
• Из выхлопной трубы выходит темный дым с шумом;
• Грязные свечи зажигания – покрыты чёрным налётом;
• Повысился расход топлива.

Причины:

Главная причина – разбавленное топливо. Из-за примесей в горючем образуется нагар и масляная плёнка, краска и лак, которые простой водой и бытовыми моющими средствами «для посуды» не смыть. Переизбыток или некачественное масло со временем также приведут к забитой грязью и углеродистыми отложениями в топливной системе. При переизбытке масла во впускном коллекторе, оно засоряет датчики и дроссельную заслонку.

Чем чистить:

Нельзя чистить бензином, керосином и соляркой, как советуют в быту! Отложения, засоряющие систему топлива как раз образуются из бензина. Использовать необходимо только специализированные средства для карбюратора и дроссельной заслонки – «карбы», а не универсальные очистители, в которых могут содержаться масла и силиконы – это только сильнее загрязнит детали. Самые удобные в применении средства — аэрозоли. При очистке, благодаря давлению в баллоне, они смывают грязь и нагар. Чистить детали можно не снимая их. Также существуют средства для самоочистки системы карбюратора – жидкости-присадки в банках или канистрах. Они заливаются в топливный бак, а затем попадают в карбюратор, где удаляют отложения и грязь. Такая «экспресс-очистка» не удалит загрязнения полностью и в быту считается срочной мерой. При этом на очистку средством в аэрозоле уйдёт на 10 минут больше, но результат вы увидите сразу.

Как чистить:

При ручной очистки аэрозолем – Снимаем воздушный фильтр и распыляем продукт, например, Carb Cleaner Aim-One в карбюратор, дроссель и поплавковую камеру. Грязь начинает растворяться в течение нескольких минут. Если детали остались грязными, повторяем процедуру максимум 2 раза. Заводим двигатель и прогреваем его на холостых оборотах минут 5-7. Уже при работающем моторе наносим продукт в полости карбюратора, заслонки и другие детали топливной системы. Глушим двигатель и продолжаем распылять очиститель после его остановки в течение 5-10 секунд. Затем отрегулируйте обороты холостого хода. Больше ничего не делаем – ни вытираем, не промываем водой. Возвращаем воздушный фильтр на место.

Самоочистка жидким средством – заливаем средство в топливный бак. Заправляемся горючим. Очиститель смешивается с топливом и при работе двигателя попадает в карбюратор. При сгорании топлива средство начинает действовать и частично очищает детали.

Ручная очистка с демонтажем и разборкой карбюратора – Снимаем карбюратор и разбираем его. Резиновые детали складываем отдельно – очиститель не должен попасть на них. На металлические детали распыляем очиститель в аэрозоле. Если карбюратор не чистился долго и его части покрыты толстым налёта, кладём в ёмкость и заливаем жидким очистителем, оставляем примерно на ночь. Потом достаём и осторожно прочищаем щёткой. Полости продуваем при помощи баллона со сжатым воздухом и, заодно, высушиваем. При сборке карбюратора держите инструкцию или руководство по сборке под рукой. Отрегулируйте холостой ход, пусковое устройство, и если требуется, настройте поплавковый механизм карбюратора.

Как часто чистить карбюратор:

Использовать специальные средства для очистки рекомендуется каждые 5000-7000 км пробега. Комплексную очистку карбюратора с демонтажем и прочисткой всех каналов, внутренних узлов и заменой фильтров производить раз в год на СТО.

Профилактика загрязнения карбюратора:

Заправляйтесь качественным топливом на проверенных АЗС. Как минимум раз в сезон проверяйте сетчатый, топливный, воздушный фильтры. Для стабильной работы топливной и двигательной системы очищайте карбюратор 1 раз в 3 месяца.

Ваз 11113 ока устройство карбюратора

Особенности карбюратора ВАЗ-11113, устройство и регулировка

ВАЗ Ока с двигателем 0,75 л – популярный малолитражный легковой автомобиль девяностых и двухтысячных годов, завоевал сердца многих автомобилистов благодаря своей маневренности, достаточно высокой проходимости и экономичности. Но расход топлива не всегда мог быть одинаковым, во многой степени зависел от того, как настроен карбюратор Ока 11113.

В настоящее время эти малолитражки еще ездят на дорогах нашей страны, и запчасти для авто пользуются спросом. Также для «Окушки» продаются карбюраторные узлы (КУ) различных модификаций, ремкомплекты, жиклеры, прокладки и прочие детали, их можно купить в специализированных магазинах, а регулировку и ремонт топливной системы выполняют не только специалисты, но и многие автовладельцы самостоятельно.

Устройство карбюратора автомобиля Ока

Автомобили под маркой «Ока» выпускались с 1987 и вплоть до 2008 года, сначала производилась модификация ВАЗ-1111 (с двухцилиндровым мотором 0,65 литра). Обновленная модель ВАЗ-11113 была запущена в производство в 1995 году, и она получила движок объемом 749 см³. Первоначально для 0,65-литровых движков Димитровградским автоагрегатным заводом был разработан карбюратор ДААЗ серии 1111, сочетал в себе элементы КУ типа «Озон» и «Солекс». Позже для 0,75-литрового ДВС (двигателя внутреннего сгорания) стала выпускаться модель ДААЗ-11113, которая в дальнейшем претерпела небольшую модернизацию.

Карбюратор 11113 представляет собой устройство для создания воздушно-топливной смеси в определенной пропорции, задает стабильную работу автомобильного двигателя во всех режимах. Корпус этого узла состоит из 3-х частей: верхней крышки, средней (главной) части, где размещается поплавковая камера, и нижней части с дросселями (заслонками), само карбюраторное устройство – 2-камерное, с последовательным открытием дросселей.

Карбюраторный узел включает в себя:

1. главную дозирующую систему (сокращенно – ГДС), функционирующую на всех режимах, в составе которой имеются диффузоры, жиклеры подача топлива/ воздуха для обеих камер;
2. систему холостого хода (сокращенно – ХХ), позволяющую стабильно работать двигателю на минимальных оборотах и экономично расходовать топливо;
   экономайзер, обогащающий топливную смесь при высоких оборотах и больших нагрузках;
3. насос-ускоритель, его основная функция – обеспечить равномерную работу без провалов при любом, даже самом резком нажимании на педаль акселератора (газа);
   пусковое устройство, позволяющее бесперебойно запускать холодный мотор при низкой температуре воздуха;
4. поплавковую камеру, за счет нее сохраняется постоянный уровень бензина в карбюраторе, требуемый для стабильной работы ДВС.
5. переходную систему, которая дает возможность осуществить плавный набор оборотов, без рывков, во время открытия вторичной камеры.

Каждая из систем в этом узле выполняет свою определенную задачу, а настройка и регулировка осуществляются с помощью регулировочных винтов, подбора жиклеров, установки углов положения дроссельной и воздушной заслонки.

Чистка карбюратора ВАЗ Ока своими руками

Наиболее частая проблема отказа нормальной работы движка «Окушки» – засорение карбюраторного узла, причем, забиваться соринками и грязью могут как жиклеры, так и различные каналы. При этом возникают всяческие проблемы:

1. пропадает холостой ход;
2. ДВС не развивает обороты;
3. мотор троит;
4. повышается расход топлива;
5. из выпускной трубы глушителя идет черный дым.

В некоторых случаях ремонта, как такового, не требуется, можно обойтись только чисткой карбюратора. Одна из самых распространенных проблем малолитражек ВАЗ – засорение каналов ГДС, когда движок не набирает обороты при открытой заслонке 1-ой камеры карбюратора, хотя холостой ход не теряется. Здесь достаточно часто удается продуть сжатым воздухом КУ на месте, не снимая самого топливо-смесительного устройства. Выполняем эту операцию своими руками приблизительно таким образом:

• при заглушенном двигателе открываем капот, в первую очередь демонтируем корпус воздушного фильтра (КВФ);

• сжатым воздухом (с помощью ручного насоса, «груши» или компрессора) продуваем каналы ГДС;

• после такой чистки запускаем двигатель, проверяем, как мотор набирает обороты;

Если работа ДВС после проведенной операции нормализовалась, можно ставить на место воздушный фильтр, если нет – повторяем продувку еще раз.

Регулировка уровня бензина Ока 11113

Если уровень топлива в поплавковой камере (ПК) значительно меньше положенного, топливная смесь будет обедненной, автомобиль может плохо разгоняться, возникает вероятность увеличения расхода горючего. При увеличенном уровне также возрастает потребление бензина, в том и другом случае необходимо отрегулировать положение поплавка до нужной нормы. Если заливает карбюратор, причина неполадки, скорее всего, связана не с регулировкой, а с неплотным прилеганием запорной иглы к седлу, и в таком варианте требуется уже замена запорного механизма в ПК.

Выполнить регулировку достаточно просто даже водителю с начальными слесарными навыками, делается это следующим образом:

• так же, как и в случае с продувкой, сначала снимаем КВФ;
• затем отключаем трос подсоса:

• отсоединяем топливные шланги («обратку» и основной);
• откручиваем пять винтиков крепления верхней крышки карбюратора;

• убираем в сторону крышку и прокладку;
• берем штангенциркуль или специально обрезанный кусок линейки, измеряем расстояние от верхней кромки корпуса до поверхности бензина, оно должно быть в пределах 22-23 мм;

• если полученные показания отличаются от нормы, производим подгиб язычка поплавка в ту или другую сторону, добиваясь нужного результата;

• если получилось нормально отрегулировать, закрываем крышку, устанавливаем на место корпус в сборе с воздушным фильтром.

При выполнении всех этих операций нужно учитывать один нюанс: при снятии и при монтаже крышки карбюратора 11113 запорная игла из нее выпадает, необходимо снятие производить аккуратно, чтобы не потерять деталь, а устанавливать, создавая разрежение (например, с помощью резиновой груши, за счет вакуума игла держится и не падает).

Настройка холостого хода

Пропадание холостого хода, нестабильность малых оборотов, частая остановка двигателя доставляют немало хлопот автовладельцам, для устранения подобных неисправностей приходится снимать карбюратор. Но в некоторых случаях можно обойтись и без разборки/ сборки КУ, ограничившись только продувкой.

Прочистку канала ХХ можно выполнить следующим образом:

• заглушив двигатель, сняв КВФ и отсоединив питающий провод, отворачиваем электромагнитный клапан ХХ;

• затыкая пальцем руки канал в том месте, где вывернули электромагнитный клапан (ЭМГ), запускаем ДВС, подгазовываем, даем мотору некоторое время поработать;

• продуваем жиклер и сам ЭМГ, ставим детали на место, подсоединяем проводок;
• винтом количества немного добавляем оборотов, выполняем запуск мотора;
• если прочистка прошла успешно, движок уже будет функционировать на холостом ходу, но с повышенными оборотами;
• теперь, заворачивая винт качества, производим регулировку топливной смеси, закручиваем до тех пор, пока двигатель не начнет несколько сбавлять обороты и «сбоить»;
• чуть откручивая винт качества, добившись устойчивости функционирования движка, винтиком количества устанавливаем ХХ в пределах положенной нормы (850-900 об/мин).

Если продувка не помогла, тогда уже нужно снимать карбюратор, производить его разборку и капитальную чистку. Когда топливный расход завышен, можно поэкспериментировать с ХХ, например, купить в автомагазине жиклер ЭМГ меньшего сечения и установить его вместо штатной детали.

Переливает карбюратор

Нередко на Оке возникает ситуация, когда заливает карбюратор, при такой неисправности обычно очень сложно завести машину, а в иных случаях движок и вовсе не запускается. Здесь может быть несколько причин неполадки:

1. не держит игольчатый клапан;
2. бензонасос создает слишком большое давление топлива (если не установлена «обратка»);
3. неправильно выставлен уровень в ПК (больше нормы);
4. не герметичен поплавок.

Поиск причины дефекта обычно начинается с осмотра деталей поплавковой камеры, а если присутствует значительный перелив и пахнет бензином, в первую очередь следует обратить внимание на запорный механизм.

Установка «Солекса» на Оку

Добиться экономии топлива, более стабильной работы двигателя часто удается, выполнив ремонт карбюратора, заменив ремкомплект, произведя грамотную регулировку. Но не всех владельцев малолитражных авто устраивает динамика мотора, его приемистость, поэтому некоторые водители производят тюнинг – устанавливают КУ «Солекс» от автомобилей 2108-09. Цена этого узла относительно небольшая, и многие могут позволить себе такую установку, но потребуются некоторые дополнительные детали и небольшая доработка. Понадобятся запчасти:

1. толстая проставка под карбюратор;
2. 2 тонких прокладки;
3. хомуты;
4. топливные патрубки (по необходимости).

В любом случае нужно будет что-то сделать с корпусом воздушного фильтра: или модернизировать уже имеющуюся в наличии деталь, или приобрести ее от модели ВАЗ-2108 (09). Здесь все дело в цене, и если хочется сэкономить, то лучше, разумеется, заняться модернизацией. Замена стандартного карбюраторного узла на «Солекс» производится так:

• снимаем старый КУ (демонтируем воздушный фильтр в сборе, отсоединяем топливные шланги, тягу газа, трос подсоса, откручиваем четыре гайки крепления);
• на коллекторную площадку устанавливаем тонкие прокладки, а между ними – проставку;

• прикручиваем Solex четырьмя гайками;
• прикрепляем тягу газа, проблем возникнуть не должно, здесь обычно не требуется подгонки;
• подсоединяем провод ЭМГ;
• закрепляем хомутами топливные патрубки, если «обратки» на машине нет, устанавливаем заглушку на соответствующий штуцер

• трос воздушной заслонки нужно будет «перекинуть», иначе его длины не хватит;
• соединив и установив все, кроме «воздухана», накачиваем топливо бензонасосом в поплавковую камеру, пробуем произвести запуск движка.

Регулировку холостого хода следует проводить только после полного прогрева ДВС, настраивается ХХ с помощью заворачивания и отворачивания винтов качества и количества. Сначала «количеством» немного поднимаем обороты (примерно до 1000), затем закручиваем винтик качества до того момента, пока движок не заработает тише, появятся небольшие перебои. Немного «добавляем качество», чуть выворачивая винт, «количеством» добиваемся оборотов в стандартных пределах 850-900 об/мин.

В завершение устанавливаем на место «воздухан», проводим испытания на дороге. Если расход топлива кажется большим, или не устраивают холостые обороты, ХХ всегда можно отрегулировать на месте, уже не снимая корпуса воздушного фильтра.
