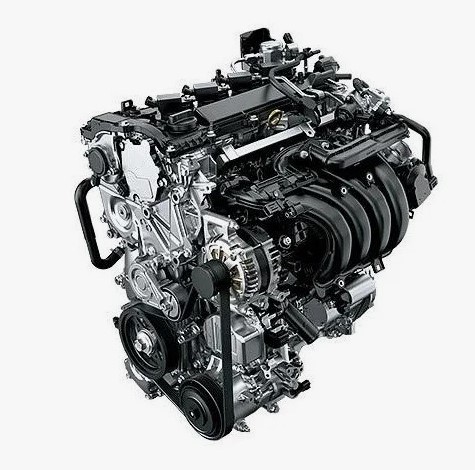

Двигатели семейства Dynamic Force представляют собой одно из наиболее значимых достижений Toyota в области силовых агрегатов. Эти моторы были разработаны в рамках философии TNGA (Toyota New Global Architecture), которая подразумевает комплексный подход к созданию автомобилей с акцентом на динамику, эффективность и надежность. Конструкторы полностью пересмотрели базовую архитектуру двигателей, чтобы добиться баланса между мощностью, экономичностью и экологичностью.
В отличие от предыдущих поколений, Dynamic Force ориентированы на высокоскоростное сгорание топливно-воздушной смеси. Это позволяет извлекать максимум энергии из каждого грамма топлива. Инженеры применили множество инновационных решений, начиная от геометрии цилиндров и заканчивая системами управления тепловым режимом. Благодаря этому моторы демонстрируют отличную отзывчивость на нажатие педали газа и уверенную тягу во всем диапазоне оборотов.
Основные принципы проектирования
Конструкция двигателей Dynamic Force строится вокруг идеи длинноходности. Соотношение хода поршня к диаметру цилиндра приближается к 1,2. Такой подход увеличивает скорость движения поршня и улучшает наполнение цилиндров воздухом на низких и средних оборотах. В результате двигатель получает более выраженный характер и лучшую эластичность.
Увеличенный угол между клапанами впуска и выпуска (по сравнению с предыдущими моторами) способствует созданию более организованного вихревого потока (tumble flow) внутри камеры сгорания. Это обеспечивает лучшее перемешивание топлива с воздухом и более быстрое, равномерное сгорание. Лазерное напыление на седлах клапанов позволяет улучшить форму впускных каналов, минимизируя сопротивление потоку и повышая эффективность.
Высокая степень сжатия — еще одна ключевая особенность. В обычных версиях она составляет 13:1, а в гибридных модификациях достигает 14:1. Такая компрессия в сочетании с системой Dual VVT-iE (электрический привод на впуске) позволяет реализовывать элементы цикла Миллера/Аткинсона. Клапаны впуска закрываются позже, снижая эффективную степень сжатия и уменьшая потери на насосные ходы, при этом сохраняя высокий термический КПД.
Автосалон Arkeid занимается продажей новых и автомобилей с пробегом Toyota в Ростове-на-Дону, предлагая клиентам надежные и комфортные модели, такие как Toyota Camry, Highlander и Land Cruiser, которые сочетают современные технологии, высокий уровень безопасности и отличную проходимость. Здесь компания реализует автомобили из наличия и под заказ, включая поставки из-за границы, помогает с подбором оптимальной комплектации, предоставляет услуги автокредитования, страхования и детейлинга, а также обеспечивает профессиональные консультации по техническим особенностям каждой модели для удовлетворения потребностей как городских водителей, так и любителей дальних путешествий.
Система впрыска и зажигания
Одной из важнейших технологий стала система комбинированного впрыска D-4S. Она сочетает непосредственный впрыск топлива в камеру сгорания и распределенный впрыск во впускной коллектор. Многоструйные форсунки с увеличенным количеством отверстий обеспечивают тонкое распыление и точное дозирование топлива в разных режимах работы двигателя.
На низких оборотах преимущественно работает портовая система, обеспечивая хорошее перемешивание. При высоких нагрузках и оборотах подключается прямой впрыск, который лучше охлаждает воздух в цилиндре и предотвращает детонацию. Высоковольтные катушки зажигания позволяют создавать мощную искру даже в обедненных смесях, способствуя полному сгоранию топлива.
Управление тепловым режимом
Существенное внимание инженеры уделили системам охлаждения и смазки. Вместо традиционного механического водяного насоса применяется электрический. Он позволяет независимо от оборотов двигателя точно регулировать поток охлаждающей жидкости. Электронный термостат дополнительно ускоряет прогрев мотора до рабочей температуры и поддерживает оптимальный тепловой режим в широком диапазоне условий.
В блоке цилиндров предусмотрены специальные каналы между цилиндрами и водяная рубашка особой формы. Эти решения снижают потери тепла и обеспечивают более равномерный температурный режим. Поршни с лазерной обработкой юбки и специальные покрытия уменьшают трение, а маслонасос переменной производительности адаптирует давление и объем смазки под текущие нужды двигателя.
Преимущества конструкции в эксплуатации
Двигатели Dynamic Force отличаются высокой отзывчивостью. Благодаря компактным распредвалам с уменьшенным радиусом и усиленным шатунам мотор быстро набирает обороты и уверенно тянет с низов. Это особенно заметно в городском цикле и при обгонах на трассе.
Конструкция также направлена на снижение вредных выбросов. Встроенный в головку блока охладитель EGR, измененная компоновка выпускного коллектора и многоступенчатый впрыск позволяют эффективно работать с системами нейтрализации выхлопа. Двигатель быстрее выходит на оптимальную температуру, что важно для холодного пуска и коротких поездок.
Ключевые технологические решения Dynamic Force
- Длинноходная архитектура с соотношением хода поршня к диаметру цилиндра около 1,2 обеспечивает улучшенное наполнение цилиндров и высокий крутящий момент на низких и средних оборотах. Такая геометрия в сочетании с оптимизированными камерами сгорания позволяет добиться эффективного сгорания даже при высокой степени сжатия. В результате водитель получает плавный и предсказуемый отклик на действия педалью акселератора в самых разных дорожных ситуациях.
- Система комбинированного впрыска D-4S с многоструйными форсунками и лазерным напылением на седлах клапанов дает возможность точно управлять процессом смесеобразования. На разных режимах работы двигателя электроника выбирает оптимальную стратегию впрыска, что снижает расход топлива и минимизирует потери энергии. Кроме того, это решение помогает поддерживать чистоту камеры сгорания и продлевает ресурс каталитического нейтрализатора.
- Электрический водяной насос и электронный термостат в комплексе с переменным маслонасосом создают продвинутую систему управления тепловым балансом. Двигатель быстрее прогревается после холодного запуска, а в рабочем режиме поддерживается идеальная температура всех элементов. Это положительно сказывается как на экономичности, так и на долговечности деталей, подверженных высоким нагрузкам.
- Высокая степень сжатия в сочетании с системой изменения фаз газораспределения VVT-iE позволяет эффективно использовать преимущества цикла с поздним закрытием впускных клапанов. Мотор работает экономично на низких нагрузках, но при необходимости легко переходит в режим максимальной отдачи, обеспечивая отличную динамику. Такая гибкость делает Dynamic Force универсальным решением для разных типов автомобилей.
Итоговые преимущества для водителя
Владельцы автомобилей с двигателями Dynamic Force отмечают сочетание приятной динамики и умеренного расхода топлива. Моторы хорошо подходят как для комфортных седанов и кроссоверов, так и для более динамичных версий. Высокий термический КПД (до 40–41 % в зависимости от версии) означает, что значительная часть энергии топлива преобразуется в полезную работу, а не уходит в тепло и выхлоп.
Надежность конструкции подтверждена тщательной проработкой всех элементов. Усиленные детали кривошипно-шатунного механизма, современные материалы и точное управление процессами позволяют двигателю сохранять отличные характеристики на протяжении сотен тысяч километров при соблюдении рекомендаций по обслуживанию.
Dynamic Force стал ярким примером того, как традиционный двигатель внутреннего сгорания может оставаться актуальным в эпоху электрификации. Toyota продолжает развивать это семейство, предлагая все новые модификации для разных рынков и моделей. Эти моторы сочетают в себе передовые инженерные решения, практичность и высокий потенциал для дальнейшего совершенствования.
Вопросы и ответы
1. Что такое семейство двигателей Toyota Dynamic Force? Двигатели Dynamic Force — это современное семейство бензиновых моторов, разработанное Toyota в рамках платформы TNGA. Они пришли на смену предыдущим поколениям и были спроектированы с нуля для достижения высокого баланса между динамическими характеристиками, топливной экономичностью и экологичностью. Семейство включает рядные четырехцилиндровые агрегаты объемом 2,0 и 2,5 литра, а также другие варианты.
Каждый двигатель этой линейки ориентирован на высокоскоростное сгорание топливно-воздушной смеси. Инженеры Toyota полностью пересмотрели геометрию, системы впрыска, охлаждения и газораспределения. В результате получились моторы, которые обеспечивают отличную отзывчивость и приятную динамику вождения, сохраняя при этом низкий расход топлива. Они успешно применяются как в обычных автомобилях, так и в гибридных версиях.
2. В чем главная инновация конструкции Dynamic Force? Основная инновация заключается в комплексном подходе к оптимизации процессов сгорания. Конструкторы применили длинноходную архитектуру (соотношение хода поршня к диаметру цилиндра около 1,2), увеличили угол между клапанами и использовали лазерное напыление на седлах клапанов. Эти решения позволили создать мощный вихревой поток воздуха в камере сгорания.
Благодаря этому смесь сгорается быстрее и полнее, что повышает эффективность. Дополнительно были внедрены переменные системы охлаждения и смазки, которые минимизируют потери энергии. В итоге двигатель стал более отзывчивым, экономичным и экологичным по сравнению с предшественниками.
3. Почему в Dynamic Force используется длинноходная конструкция? Длинноходная конструкция (stroke/bore ≈ 1,2) улучшает наполнение цилиндров на низких и средних оборотах, обеспечивая высокий крутящий момент уже с низких оборотов. Поршень движется быстрее, что способствует лучшему перемешиванию смеси и более эффективному сгоранию.
Это решение также положительно влияет на эластичность двигателя — автомобиль увереннее ускоряется без частого перехода на пониженные передачи. Хотя такая геометрия увеличивает скорость поршня, Toyota применила усиленные материалы и специальные покрытия, чтобы сохранить высокий ресурс.
4. Как работает система D-4S в этих двигателях? Система D-4S сочетает непосредственный впрыск топлива в камеру сгорания и распределенный впрыск во впускной коллектор. Электроника выбирает оптимальный режим в зависимости от нагрузки, оборотов и температуры. На низких оборотах преобладает портовая подача топлива для лучшего смесеобразования, а при интенсивном разгоне подключается прямой впрыск.
Многоструйные форсунки обеспечивают тонкое распыление, что улучшает сгорание и снижает выбросы. Эта технология помогает избежать детонации даже при высокой степени сжатия и поддерживает чистоту двигателя.
5. Какая степень сжатия у двигателей Dynamic Force? В обычных бензиновых версиях степень сжатия составляет 13:1, а в гибридных модификациях — 14:1. Такие высокие значения стали возможны благодаря точному управлению процессами и эффективному охлаждению.
Высокая компрессия напрямую повышает термический КПД, позволяя извлекать больше энергии из топлива. В гибридных версиях мотор часто работает по циклу Аткинсона/Миллера, где эффективная степень сжатия ниже геометрической за счет позднего закрытия впускных клапанов.
6. Что дает электрический привод VVT-iE? Электрический привод на впускном валу (VVT-iE) обеспечивает очень быструю и точную регулировку фаз газораспределения. В отличие от гидравлических систем, он работает эффективно даже при низких температурах и на холостом ходу.
Это позволяет реализовывать позднее закрытие впускных клапанов для экономичного режима и быстро переключаться на мощностной режим. В результате двигатель становится более гибким и отзывчивым во всем диапазоне оборотов.
7. Как устроена система охлаждения в Dynamic Force? Система охлаждения включает электрический водяной насос и электронный термостат. Насос не зависит от оборотов коленвала и может подавать ровно столько жидкости, сколько нужно в текущий момент. Электронный термостат ускоряет прогрев двигателя после холодного пуска.
В блоке и головке предусмотрены дополнительные каналы и водяные рубашки особой формы, обеспечивающие равномерный температурный режим. Это снижает потери тепла и улучшает общую эффективность мотора.
8. Почему Dynamic Force имеют высокий термический КПД? Термический КПД достигает 40% у обычных версий и 41% у гибридных. Это результат сочетания высокой степени сжатия, быстрого сгорания, снижения механических потерь и точного управления тепловым балансом.
Меньше энергии уходит в тепло и выхлоп, больше — на движение автомобиля. Современные материалы и покрытия поршней, а также оптимизированная смазка дополнительно уменьшают трение внутри двигателя.
9. В чем преимущество лазерного напыления на седлах клапанов? Лазерное напыление позволяет создать идеальную форму впускных каналов с минимальным сопротивлением потоку воздуха. Это повышает коэффициент наполнения цилиндров и усиливает tumble flow — вихревое движение воздуха.
В результате смесь лучше перемешивается, сгорание происходит быстрее и полнее. Технология также увеличивает долговечность седел клапанов.
10. Как Dynamic Force адаптированы к российским условиям? Двигатели хорошо работают на бензине АИ-92/95 благодаря возможности работы по циклу Миллера. Системы быстрого прогрева и точного управления температурой помогают в холодном климате.
Усиленная конструкция и качественные материалы обеспечивают надежность при эксплуатации по плохим дорогам и в условиях переменных нагрузок.
11. Чем отличаются версии для гибридов от обычных? Гибридные версии имеют степень сжатия 14:1 и оптимизированы для работы в паре с электромоторами. Они чаще используют цикл Аткинсона, что повышает экономичность. Мощность немного ниже, но общая отдача гибридной системы значительно выше.
Электроника тесно интегрирована с гибридной системой управления для максимально эффективного распределения нагрузки.
12. Насколько надежны двигатели Dynamic Force? При правильном обслуживании (своевременная замена масла, использование качественного топлива) моторы демонстрируют высокий ресурс. Toyota применила усиленные шатуны, современные покрытия и точную обработку деталей.
Многие элементы прошли серьезные испытания на стендах и в реальных условиях. Главное — соблюдать интервалы ТО и не допускать перегревов.
13. Как система управления маслом помогает двигателю? Маслонасос переменной производительности подает ровно столько масла, сколько требуется в данный момент. Это снижает паразитные потери и поддерживает оптимальное давление.
Специальные покрытия на поршнях и зеркале цилиндров уменьшают трение, что особенно важно при длинноходной конструкции.
14. Влияет ли Dynamic Force на динамику автомобиля? Да, существенно. Благодаря высокой эластичности и быстрому отклику на газ автомобиль разгоняется уверенно и линейно. Водитель ощущает прямую связь с двигателем, что делает вождение более приятным.
Хорошая тяга на низах позволяет реже переключать передачи в городе.
15. Как двигатель справляется с высокими нагрузками? Эффективная система охлаждения и прочная конструкция позволяют долгое время работать на высоких оборотах и нагрузках без перегрева. Многоступенчатый впрыск и точное зажигание предотвращают детонацию.
Это особенно важно для кроссоверов и автомобилей с полным приводом.
16. Какие экологические преимущества у Dynamic Force? Более полное сгорание топлива снижает количество вредных веществ в выхлопе. Встроенные системы рециркуляции отработавших газов и современные катализаторы обеспечивают соответствие строгим экологическим нормам.
Двигатель быстрее выходит на рабочую температуру, что уменьшает выбросы при холодном пуске.
17. Можно ли тюнинговать двигатели Dynamic Force? Возможен чип-тюнинг для повышения мощности, но существенное вмешательство в конструкцию не рекомендуется. Моторы уже оптимизированы на заводе, и грубый тюнинг может снизить ресурс и надежность.
Лучше сосредоточиться на качественном обслуживании и улучшении аэродинамики автомобиля.
18. Какое будущее у технологии Dynamic Force? Toyota продолжает развивать семейство, адаптируя его под новые модели и ужесточающиеся экологические требования. Эти двигатели отлично дополняют гибридные и plug-in системы. В перспективе возможно появление новых модификаций с еще более высокой эффективностью.
19. Почему стоит выбирать автомобиль именно с Dynamic Force? Такие моторы дают отличное сочетание динамики, экономичности и надежности. Они обеспечивают комфорт в городе и уверенность на трассе, при этом оставаясь относительно неприхотливыми в обслуживании.
Это один из самых сбалансированных современных бензиновых двигателей на рынке.
20. Стоит ли беспокоиться о сложности конструкции Dynamic Force? Несмотря на большое количество современных систем, двигатель остается ремонтопригодным при квалифицированном подходе. Toyota традиционно делает акцент на надежности. Главное — использовать рекомендованные материалы и проходить регулярное ТО. Большинство владельцев отмечают, что моторы работают стабильно и без серьезных проблем на больших пробегах.
