1.7 Багажник
Чтобы открыть крышку багажника изнутри салона, потяните вверх рычаг 1 привода замка крышки. Для того чтобы закрыть крышку багажника, захлопните ее. На моделях с центральным замком открывать и закрывать багажник можно с помощью брелка дистанционного управления.
Задняя полка багажника на моделях с кузовом хэтчбек
При открывании крышки багажника на моделях с кузовом хэтчбек одновременно поднимается задняя полка 1. Чтобы снять полку 1, сначала отсоедините тяги 3 от крышки багажника, а затем выньте оси полки из кронштейнов 2. Устанавливается задняя полка в обратном порядке.
Задняя полка багажника на моделях с кузовом хэтчбек
На моделях с кузовом универсал вместо полки багажника установлена штора 1, закрывающая груз.
Электрооборудование багажника
На части автомобилей предусмотрено освещение открытого багажника изнутри плафоном 1. В автомобилях с кузовами универсал и седан в багажнике установлена розетка 2.
Расположение вещевого ящика в багажнике
На моделях с кузовом универсал с обеих сторон багажного отделения имеются вещевые ящики, закрытые крышками 1. Чтобы открыть крышку, поверните два фиксатора 2 против часовой стрелки.
Расположение инструментального ящика в багажнике
1 – инструментальный ящик;
2 – запасное колесо
Инструментальный ящик 1 и домкрат установлены на запасном колесе 2, которое находится в нише багажника под крышкой.
Закрепление крышки ниши на моделях с кузовом универсал
На моделях с кузовом универсал крышку 1 ниши запасного колеса в поднятом положении можно закрепить с помощью специального пластмассового крючка 2.
Расположение петель для крепления сетки
2 – задняя полка
С обеих сторон багажника предусмотрены петли 1, за которые можно зацепить сетку для крепления багажа.
Расположение крючка для груза в багажнике на моделях кузовом седан
2 – обивка багажника
В кузове седан с обеих сторон багажника установлены два откидывающихся двойных крючка 1. На каждой стороне крючка можно подвесить багаж массой до 5 кг.
Дизайн и разработка сайта
По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.
© Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.
Открыть Hyundai Elantra — без повреждений
Опытные мастера замочной службы LOCKSERVICE помогут экстренно открыть Элантра без повреждений. Специалисты работают круглосуточно на территории всей Москвы и области. Вскрыть Хендай Элантра может понадобиться в различных сложных ситуациях.
Самые популярные проблемы, когда нужно открыть Элантру без ключа, и способы их решения:
1. Не получается открыть капот на ХендайЕсли не открывается капот на Хендай, не стоит сразу прикладывать силу. Во многих случаях помогает обработка механизма закрывания «WD-40». После смазки устройства нужно полностью его очистить, удалить грязь и остатки смазочного средства. Для обработки запора также может подойти силикон, литиевая или графитовая смазка. На втором месте среди частых причин, по которым нельзя открыть капот Элантра, обычно стоит износ либо обрыв тросика. Для того, чтобы открыть капот Elantra без повреждений, необходимо следовать предложенной инструкции:
- Через щель между «саблей» капота и решеткой открутите 4 болта, которые удерживают замочный механизм. Приподнимите капот вместе с замком примерно на 10 см и отверткой отщелкните язычок замка;
- Затем переходите к замене тросика: снимите защитную панель над решеткой и около АКБ, а также левую фару. В салоне необходимо снять левую панель на торпеде и нижнюю планку под рулевым колесом;
- Отсоедините тросик от рычажка и «откусите» на конце стопор;
- Соедините старый и новый трос с помощью изоленты и проверьте его функциональность.
2. Затруднено открывание багажника на Хендай Элантра
Быстро вскрыть багажник Хендай можно с помощью плоской отвертки, пинцета и ключа. Открутите накладку над номерным знаком и уберите ее в сторону. Отсоедините плафон номера, который располагается вблизи багажного отсека. Через образовавшееся отверстие дотянитесь пинцетом до тяги и потяните ее в строну поворота ключа. Поcле того, как произойдет открытие багажника Elantra, можно будет решить и еще одну проблему – проникнуть в салон, предварительно откинув задние сидения. Стоит также помнить, что внутри багажника имеется рычаг экстренного отпирания. Если кто-то случайно оказался запертым в этом отсеке, открыть багажник Хендай можно с помощью перемещения рычага по направлению стрелки.
3. В Хендай Элантра не открывается задняя дверь
В большинстве случаев открыть дверь Хендай не удается по причине отсутствия ключей – владельцы авто их часто теряют либо могут забыть в машине, которая оказывается заблокирована. Также причина, по которой не открывается задняя дверь на Элантра, может быть связана с загрязнением и засорением замочных механизмов. О специальных средствах, которые обеспечивают работоспособность замка за 2 минуты, мы писали выше. Далее мы расскажем о том, как открыть Элантру с помощью веревки либо лески, когда ключ отсутствует.
- Изготовьте из веревки небольшую петлю;
- Отогните верхню часть двери на 1 см с помощью деревянного клина и проденьте в нее веревку;
- Постарайтесь петлей подцепить кнопку-блокиратор и открыть дверь.
Как самостоятельно открыть Hyundai Elantra
Когда вскрыть Hyundai Elantra с первого раза не удается, автовладельцы часто пытаются решить проблему радикальными способами. В результате самостоятельные действия приводят к серьёзной дорогостоящей поломке. Единственное верное решение в такой ситуации – доверить авто проверенным специалистам.
Опытные мастера замочной службы LOCKSERVICE круглосуточно дежурят по всей территории Москвы и МО. Время приезда мастера на место составляет 15 минут. Современные инструменты и ежегодное обучение новым технологиям позволяют мастерам выполнять услуги по вскрытию, ремонту и замене любых механизмов без повреждений.
Не знаете, как открыть Хендай без ключа? Звоните или оставляйте заявку на сайте!
Кнопка открытия багажника от Hyundai Elantra HD
Давненько уже поставил себе электрозамок на открытие багажника, также дополнительно вывел кнопку, чтобы забыть про рычажок где-то там внизу у ноги.:) Да и просто с ней гораздо удобнее, тем более стоят пружины на откидывание крышки. Подключал всё по этой схеме:
Кнопку покупал ВАЗовскую, врезал её в заглушку на панели. Затруднительно это было из-за полукруглого дизайна заглушки и круглой кнопки, но в целом вышло неплохо:
Но не устраивал меня вид самой кнопки, ну не очень нравилась она мне! С дизайном у неё не ахти))
В общем, решил приобрести новую кнопку открывания багажника от Hyundai Elantra HD (J4) 93555-2H0009Y, цена как раз на них упала с 330 до приемлемых 140 рублей. Сделана она качественно, из приятного на ощупь пластика, типа софт-тач. Дополнительно приобрёл новую заглушку (93365-25000), т.к. решил перенести кнопку на водительскую дверь, как на большом брате элантре.
Если кому нужна старая заглушка с кнопкой багажника — отдам за литр ананасового сока. 🙂 Предложение, наверно, только для Нижнего.)

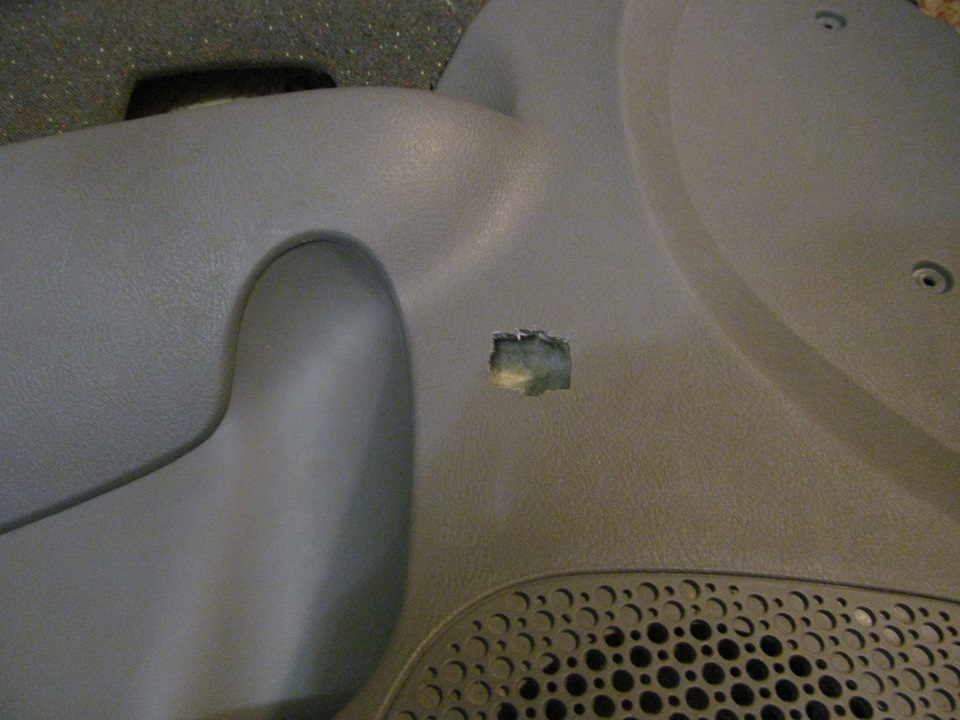

Вырезал отверстие в обшивке, это единственное место для удобного использования и более-менее ровное, чтобы кнопка хорошо прилегала без зазоров.
Очень хотелось иметь подсветку кнопки, но увы, на ней только лишь нанесён рисунок белой краской. Оставил установку на следующий день, т.к. уже начало темнеть, а нужно было еще протягивать провода в дверь через гофру.

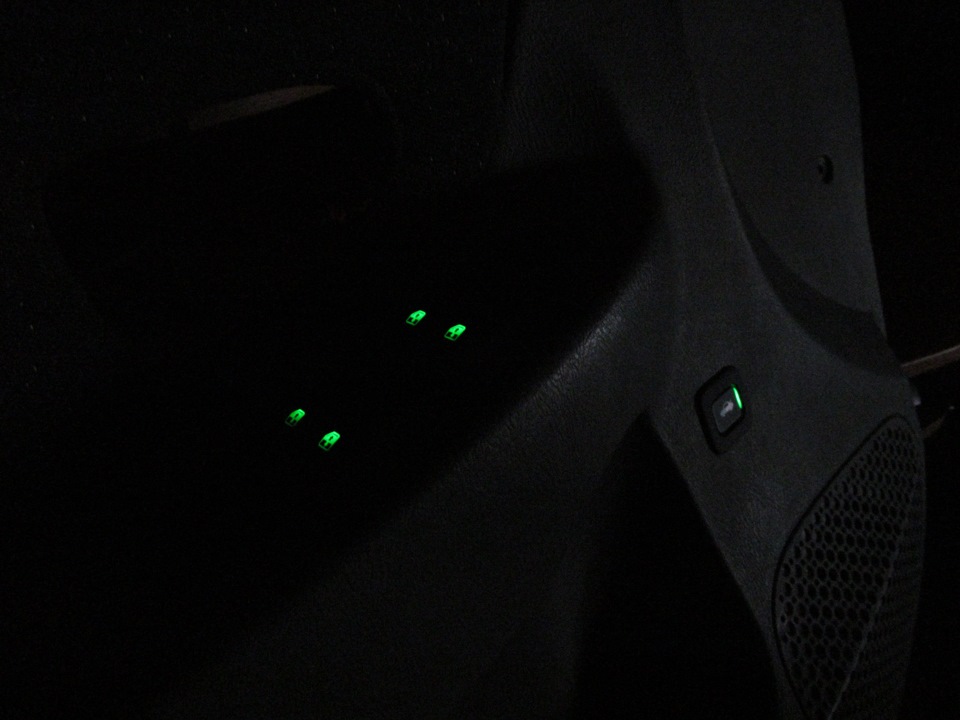

Но тут я крикнул: «Эврика!».)) Пришла идея все же сделать подсветку хитрым образом, вырезав отверстия в самой клавише. Получилось это сделать лишь по бокам, сверху и снизу не удалось из-за контактов кнопки и небольшого внутреннего пространства вообще. Дремель в руки и вперёд! Жаль нет фото, увлёкся процессом!) Но вот диоды уже вставлены и припаяны провода, собираем кнопку:
Сопротивление припаял в верхней части кнопки (где изолента), подпилив ребро жёсткости, ибо места внутри мало совсем. Подсоединил к уже имеющейся подсветке кнопок стеклоподъёмников.

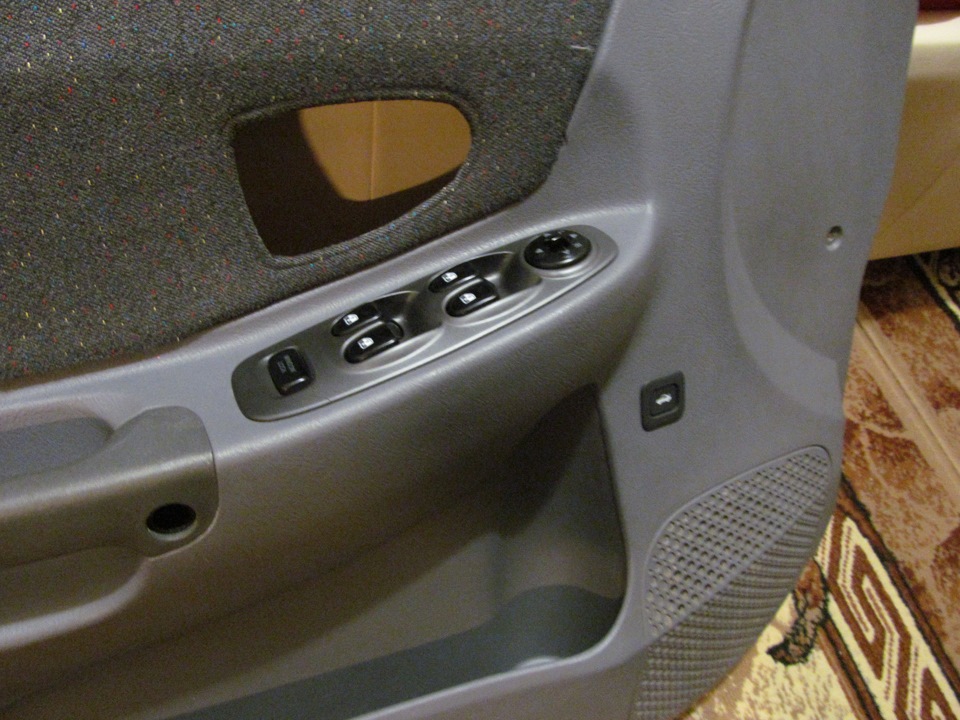

И вот всё установлено, несмотря на сегодняшний морозец)
В-общем, багажник теперь открывается с кнопки и рычажка из салона, с брелка сигнализации и с ключа. Но пользуюсь обычно только кнопкой и с брелка, остальные в виде резерва.
Вычитал про интересную функцию сигнализации — возможность на одном из выводов отключения (или включения — в зависимости от настроек) массы при постановке на охрану. Решил применить её к своей кнопке открытия багажника — чтобы при постановке на охрану она отключалась и не работала. Для этого совсем немного пришлось переделать, а именно провод от постоянной массы перекинуть на чёрно-красный провод 18-контактного вывода сигнализации (у меня Starline A91 Dialog) и произвести настройку в сигнализации.
Черно-красный провод – отрицательный выход внешней блокировки
двигателя (НР/НЗ контакты реле программируются). Максимальный ток
нагрузки 300мА. Для подключения требуется дополнительное реле.
Данная функция будет полезна тем, кто выводит уличную кнопку на саму крышку багажника, в планку над номером — чтобы при постановке на охрану она отключалась.
Кстати, кто покупает уголки-заглушки зеркала в двери — ножка прекрасно приклеивается супер-клеем. Уже не первый раз это проделываю.)
Как открыть багажник хендай элантра
Добрый день!
Не подскажите у меня багажник не открывается (Elantra IV), ключ крутит но не открывает, из салона тоже пробовал открывать. Откинуть спинки сиденьи можно (насколько я знаю) только из багажника. Везде посмотрел.
Может кто нибудь знает, у кого нибудь случалость такое? Подскажите пожалуйста
Ответить
| Меню пользователя Таке |
| Посмотреть профиль |
| Найти все темы, созданные Таке |
| Найти все сообщения от Таке |
Абитуриент
Hyundai Elantra 2009
Сообщений: 8
1
1
В клубе с 01.01.2017
08.08.2017 11:36
Если нет щелчков срабатывания электропривода, попробуй глянуть предохранитель.
Как вариант
Ответить
| Меню пользователя Kicker59 |
| Посмотреть профиль |
| Найти все темы, созданные Kicker59 |
| Найти все сообщения от Kicker59 |
Абитуриент
Сообщений: 4
В клубе с 07.08.2017
14.08.2017 06:48
Сообщение от Kicker59
Если нет щелчков срабатывания электропривода, попробуй глянуть предохранитель.
Как.
Спасибо, открыл. Пришлость заднее сиденье по частям разбирать чтобы вход в багажник открыть, оказывается в районе замка попал веревка-шпагат
Ответить
| Меню пользователя Таке |
| Посмотреть профиль |
| Найти все темы, созданные Таке |
| Найти все сообщения от Таке |
| Эту рекламу можно отключить. |
Старший научный сотрудник
Hyundai Elantra 2008
Сообщений: 618
4
В клубе с 05.09.2008
06.02.2018 09:04
Сообщение от Kicker59
Если нет щелчков срабатывания электропривода, попробуй глянуть предохранитель.
Как.
А если есть, то где смотреть?
Достал вчера лопату, откопался, а обратно убрать не могу. На кнопку нажимаю — слышно щелчки, лампочка НЕ горит и не открывает. Куда глянуть?
P.S. замок уже лет пять как закис и с ключа не открывает
С пульта сигнализации тоже открывать перестал
Ответить
| Меню пользователя PsyXopath |
| Посмотреть профиль |
| Найти все темы, созданные PsyXopath |
| Найти все сообщения от PsyXopath |
Абитуриент
Hyundai Elantra 2009
Сообщений: 8
1 1
В клубе с 01.01.2017
12.02.2018 08:12
@PsyXopath, либо что то попало под замок, либо тяга слетела.по моему мнению.могу ошибаться.
1.попробуй размочить личинку и открыть с ключа (если ключ единственный сильно не усердствуй, не сломай)
2.с помощником нажимай на кнопку и крути верти крышку багажника
3.разбирай сиденья и залазь из багажника
4.возможно как то можно подлезть через плафон подсветки номера-не знаю
