Основные признаки неисправности рулевой рейки
Как определить, что дело в рулевой рейке, а не в наконечниках рулевых тяг? Не стоит ехать в дилерский центр за диагностикой, просто следуйте нашим инструкциям, которые покажут вам быстрые и простые способы диагностики проблем с рулевой рейкой.
Как работает рулевая рейка
Реечная система рулевого управления преобразует движение рулевого колеса влево-вправо в движение шин влево-вправо для поворота автомобиля. Рулевая колонка вращает шестерню, которая, вращаясь, соединяется с шестерней в рейке, заставляя рейку двигаться влево и вправо. Усилитель» рулевого управления поставляется в виде жидкости под давлением в каналах рулевой рейки, которая помогает водителю поворачивать колеса. Жидкость также обеспечивает охлаждение и предотвращает повреждения при контакте шестерен «металл-металл». Но, как и любая другая система автомобиля, рулевая рейка со временем может выйти из строя.
Почему рулевая рейка выходит из строя
Хотя это, как правило, довольно прочная деталь из стали, выход из строя рулевой рейки на старых автомобилях — довольно частое явление. Из-за своего расположения рейка подвергается воздействию высоких температур и всевозможных элементов под автомобилем. Неоднократные удары дорожного мусора могут повредить внутренние втулки и вызвать утечку. Жидкость может загрязниться, что приведет к попаданию абразивных частиц в шестерни. С первыми двумя проблемами ничего нельзя поделать, но профилактическое обслуживание поможет рулевой рейке прослужить дольше. В частности, важно вовремя менять жидкость гидроусилителя руля для обеспечения максимальной производительности и надежности.
Признаки неисправности
Низкий уровень или обесцвеченная жидкость
Большинство руководств по эксплуатации напоминают о необходимости периодической проверки жидкости гидроусилителя руля, так как она может быть ранним признаком проблем с рулевым управлением. Снимите крышку бачка и обратите внимание на уровень и состояние жидкости. Если в автомобиле используется жидкость для автоматической трансмиссии (ATF), то она должна быть полной, красной и чистой. Если в автомобиле используется обычная жидкость для гидроусилителя руля, она должна быть светло-коричневой или прозрачной. Если уровень жидкости низкий, долейте еще, пока он не достигнет полной линии, и отправляйтесь на пробную поездку. Если жидкость обесцвечена, в системе может находиться вода или другие загрязнения, что требует промывки гидроусилителя руля.
Если жидкость пенится, в систему может попадать воздух, обычно через треснувший шланг. От рулевой рейки должны идти два шланга: линия высокого давления, подающая жидкость, и линия низкого давления, возвращающая излишки жидкости в бачок насоса. Проверьте линию низкого давления (она больше по диаметру, чем линия высокого давления) и замените ее, если обнаружите повреждения. Другим распространенным симптомом низкого уровня жидкости является сопротивление поворотам на низких скоростях, ноющий шум или рычание при повороте колес в одну сторону.
Утечка жидкости
Если вы обнаружили под автомобилем капли красной или коричневой жидкости, займитесь поиском неисправностей, так как это может быть не рейка. Для начала проверьте уровень жидкости в бачке гидроусилителя руля. Долейте жидкость, если она низкая. Если вы заметили утечку жидкости гидроусилителя руля, воспользуйтесь фонариком, чтобы увидеть, откуда именно она вытекает. Диагностика утечки может быть сложной — попробуйте на ночь подложить под автомобиль лист картона, чтобы точно увидеть место утечки.
Используйте полотенце, чтобы убрать все имеющиеся капли, затем попросите помощника повернуть ключ в положение ACC и медленно поворачивайте рулевое колесо вперед-назад. Насос должен выдавить больше жидкости из неисправного компонента. Если это шланг, замените его. Если из стойки появилась незначительная утечка, попробуйте использовать бутылку средства для остановки течи гидроусилителя руля. При сильных утечках потребуется замена рейки.
Свободный ход руля
В этом случае вам покажется, что автомобиль нуждается в выравнивании — почти как будто он делает вам одолжение, чтобы ехать прямо, хотя на самом деле он этого не хочет. Ощущение такое, как будто вы постоянно боретесь с ветром на скорости, постоянно корректируя траекторию, даже если день безветренный. Борьба с автомобилем, имеющим избыточный крен в рулевом управлении, — это утомительный и опасный способ вождения. Запланируйте регулировку в вашем любимом шинном центре, чтобы исключить этот вариант. Если центровка выполнена надежно и нет чрезмерного износа наконечников рулевых тяг, поворотных рычагов или других компонентов, скорее всего, дело в рейке.
Запах гари
Это немного сложный вопрос, поскольку запах гари сам по себе может быть вызван практически любой ситуацией перегрева. Если у вас есть некоторые из вышеперечисленных симптомов и вы заметили запах гари из моторного отсека, скорее всего, перегревается рейка. Скорее всего, это связано с недостатком жидкости гидроусилителя руля, либо из-за утечки, либо из-за засора в шланге или внутреннем трубопроводе. Попробуйте промыть жидкость.
Мертвая точка
Во время движения вы можете заметить онемевшее пятно при нейтральном положении рулевого колеса. Это может быть положение «10 и 2» на рулевом колесе, когда при повороте руля вы не чувствуете никакого сопротивления. Рулевое колесо будет казаться отсоединенным от остальной части автомобиля, пока вы не повернете его достаточно сильно, и оно снова не включится и не начнет вращаться. Это, скорее всего, означает, что шестерни изношены, и вам следует заменить узел. Это особенно опасно и само по себе не пройдет!
Шум рулевой рейки
Этот шум отличается от стонущего/ воющего шума, который обычно слышен при низком уровне жидкости в насосе гидроусилителя руля. Он возникает одинаково, при поворотах на низких скоростях. Скрежет — является признаком того, что низкий уровень или загрязненная жидкость повредили шестерню и рулевую рейку. Если скрежет сильно, возможно, шестерня и шестерня вышли из зацепления. Это серьезный случай, поэтому проверьте его как можно скорее. Стуки и лязг также характерны для неисправной рейки, но они более периодичны, и их часто трудно диагностировать, поскольку они могут быть вызваны многими причинами, например, наконечниками тяг или проблемами с шинами.
Многие автомобилисты выбирают простой способ исправление данной неприятности. Купить релувую рейку и заменить ее самый дешевый и оптимальный способ.
Замер давления в контуре гидроусилителя руля.

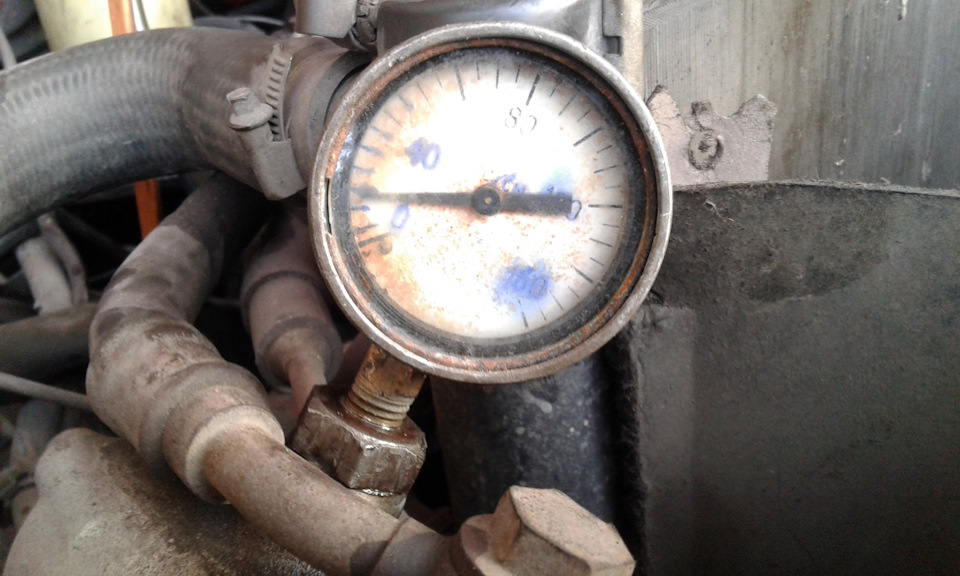

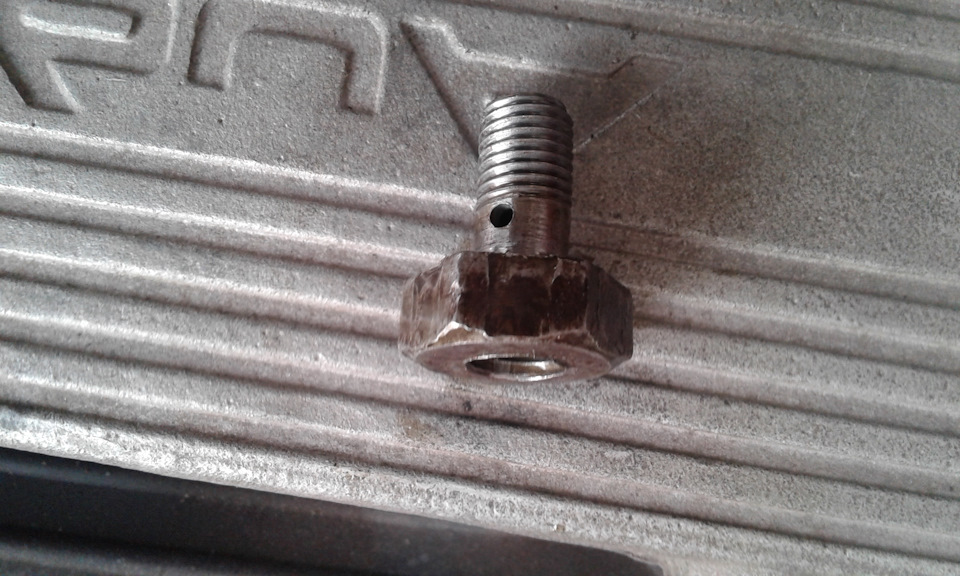

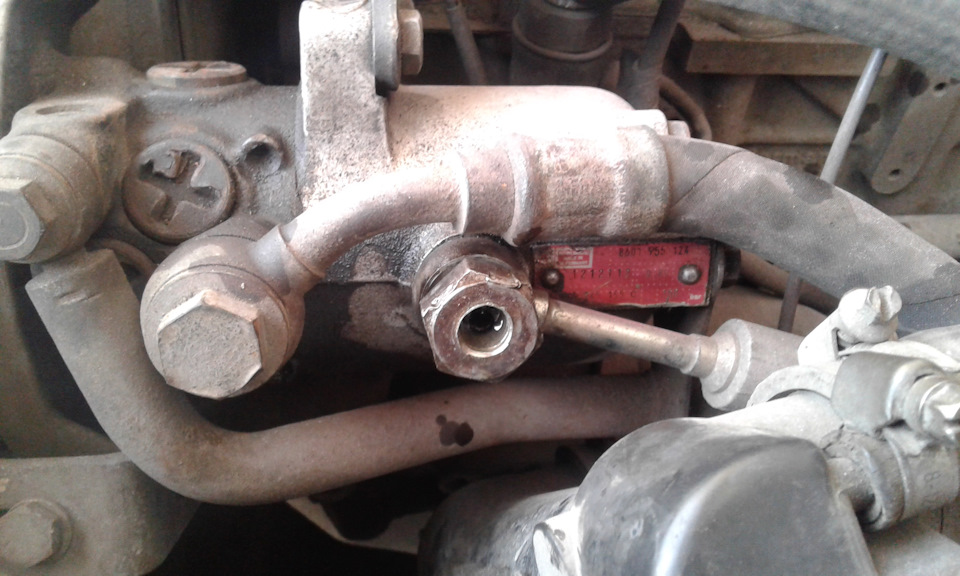

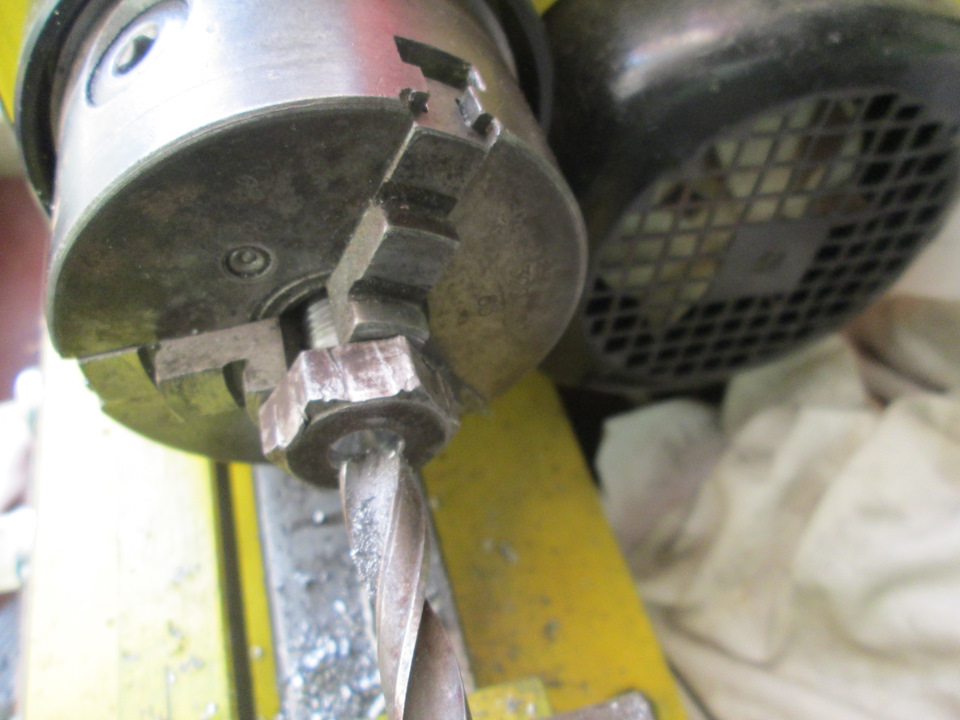

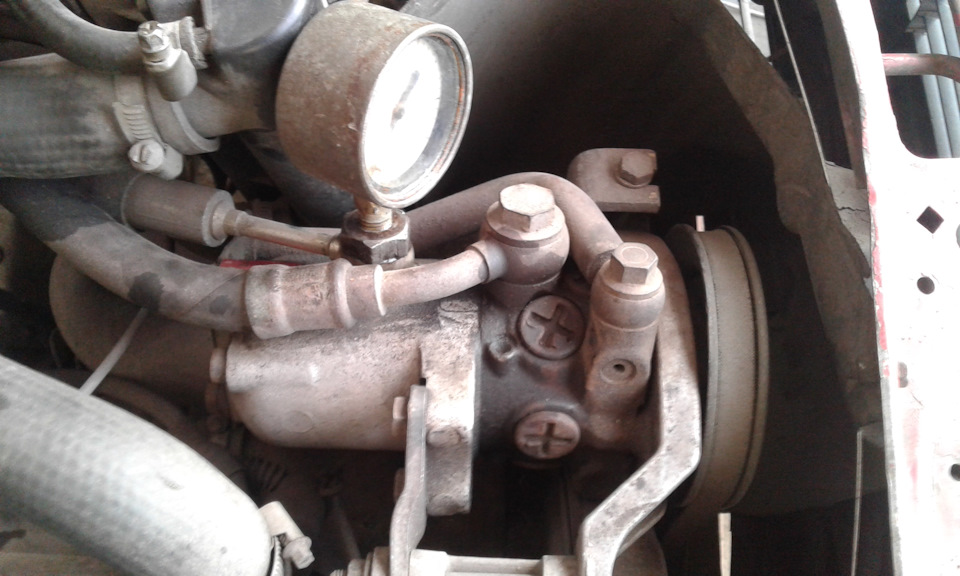

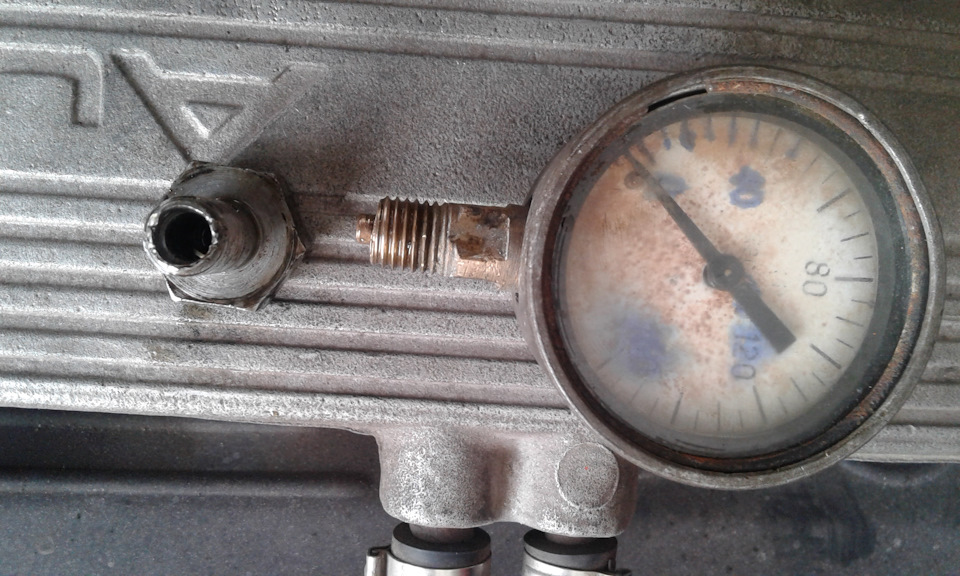

Давно хотел замерять давление в рулевой рейке так как меня не очень устраивает усилие которое я прилагаю к рулю при повороте. Возник вопрос, куда внедрить манометр чтоб получить адекватные показания. Мой выбор пал на штуцер подающего шланга на рейку. Для начала я в своих запасниках нашёл старый но рабочий манометр с числовой отметкой от 0 до 160 атм. На своём токарном станке из болта на 23 выточил новый штуцер. Далее в головке штуцера высверлил отверстие и нарезал резьбу чтоб вкрутить туда манометр. В отверстие под манометр установил резиновый уплотнитель. Но как оказалось вкрутить штуцер с манометром в насос не позволяет радиатор который расположенный возле насоса. Пришлось открутить верхние болты крепления радиатора и отогнуть его назад тогда без проблем вкручивается штуцер и в него манометр. Далее я сделал пробный запуск и манометр на холостом ходу насоса показал давление около 20 атм. Так как я все манипуляции производил сам то пришлось все показания снимать на телефон при этом крутя руль в разные стороны. На видео показаны данные о давлении при повороте руля влево и вправо. При повороте руля давление колебалось от 60 атм до 80 атм. Как только рулевая рейка упиралась давление возрастало до 130 атм. Как видно показания давления при повороте руля влево и вправо давление одинаково. Если кто знает то подскажите какое должно быть давление при полностью исправной системе.
27 января 2020 Метки: своими руками
Клапаны рулевой рейки в насосе гидроусилителя
Главная функция рулевой рейки заключается в том, чтобы упростить повороты руля. В большинстве систем управления для этого используется гидроусилитель с насосом. Не последнюю роль в стабильной работе насоса и всего узла играет регулятор давления, выполняющий функцию перепускного клапана.
Подробнее о том, зачем нужна эта деталь
Перепускной (переливной) клапан рулевой рейки представляет собой деталь, которая дает возможность избежать образования слишком большого давления, тем самым обеспечив нормальную работу гидросистемы. В том случае, если насос расходует слишком много технической жидкости, ее избыток отводится через специальную трубку.
Ключевым отличием перепускного клапана от предохранительного является то, что в первом варианте отвод смазочных материалов осуществляется постоянно. Что касается предохранительной системы, избыток жидкости удаляется только в том случае, если давление в системе достигает критической отметки.
В гидравлической рулевой рейке переливной клапан используется небезосновательно:
- Когда водитель вращает руль, происходит смещение поршня.
- В результате техническая жидкость сразу же перетекает в ту часть редуктора, которая сейчас используется.
- Как следствие, масло не мешает движению поршня.
Как понять, что требуется замена детали?
Существует несколько признаков, по которым можно определить, что перепускной клапан рулевой рейки работает некорректно:
- Сильное гудение, доносящееся от насоса гидроусилителя.
- Масляные подтеки на шлангах или под днищем автомобиля.
- Подтеки на сальниках.
- Масло в защитных чехлах рулевых тяг.
- Тугой поворот руля во время движения.
Где заказать техобслуживание?
К сожалению, вышеназванные симптомы не позволяют с высокой точностью сказать, что проблема именно в клапане. Чтобы выяснить причину неисправности, необходимо разобрать механизм и произвести дефектовку запчастей. Мы приглашаем автовладельцев, проживающих в Москве, посетить наш автосервис. Вот несколько преимуществ, которые вы получите:
- Профессионализм и гарантии.
- Сжатые сроки ремонта.
- Стоимость услуг ниже, чем у конкурентов.
Уточнить, сколько стоит техобслуживание, можно на сайте в разделе «Цены на услуги» или в телефонном режиме. Контакты указаны на сайте.
Рекомендации по эксплуатации гидроусилителя рулевого управления.
1. Гидроусилитель тоже нуждается в прогреве. Для того чтобы все узлы системы ГУР прогрелись, достаточно покачать руль несколько раз с небольшой амплитудой.
2. Не задерживайте руль в крайнем положении, т.е. на упоре более 3-5 сек. Все дело в том, что в крайнем положении рулевого колеса перекрывается канал сброса жидкости, и возникает тупиковая нагрузка на насос ГУР, что приводит к повышенному его износу.
Пояснение. Максимальное давление, развиваемое насосом во время тупиковой нагрузки, которая, в свою очередь, создается во время предельно возможного угла поворота колес, зависит от типа насоса и варьируется в пределах 90 — 120 атм. Согласитесь, давление немалое. Достаточно довести руль до упора и отпустить его на 0,5- 1см, чтобы уберечь систему ГУР от преждевременного выхода ее из строя.
Обычно при полном повороте рулевого колеса раздается характерный жужжащий звук насоса ГУ, что заставляет водителя отпустить руль. Однако, на некоторых автомобилях этот звук не прослушивается, но эффект тупикового давления остается.
Неправильная эксплуатация рулевого управления, оборудованного гидроусилителем, ведет к подгоранию рабочего механизма насоса и повышенному износу шланга высокого давления.
3. Следите за уровнем и состоянием жидкости в расширительном бачке.
Исправная система ГУР не потребляет жидкость!
Уровень жидкости при полностью остывшем двигателе должен находиться не ниже отметки минимума и не выше отметки максимума.
Жидкость, имеющая запах отработанного моторного масла и/или имеющая сероватый/землистый оттенок, подлежит срочной замене!
Внимание! Красный цвет гидравлической жидкости является оптическим (визуальным) индикатором ее пригодности к эксплуатации. При изменении цвета с красного на коричневый жидкость подлежит замене.
СОВЕТ ПРАКТИКОВ. Грязная жидкость, как правило, образуется в результате износа рабочего механизма насоса (металлическая стружка). Перед заменой такой жидкости необходимо опустить в расширительный бачок магнит (размером, приблизительно, в половину грецкого ореха) таким образом, чтобы он находился в бачке в подвешенном состоянии, т.е. не лежал на дне. Магнит необходимо очищать от собравшейся на нем металлической стружки 2-3 раза в день. Срок нахождения магнита в бачке достаточно условен. Главный показатель — интенсивность его обрастания стружкой. Приблизительно через 200-250 км жидкость можно менять.
4. Используйте в системе ГУР только ту жидкость, которую рекомендует производитель автомобиля. Это связано с наличием или отсутствием в системе гидроусилителя, установленной на Вашем автомобиле, радиатора охлаждения гидравлической жидкости.
СОВЕТ ПРАКТИКОВ. Универсальной, т.е. пригодной для всех типов систем ГУРУ, является жидкость G002000, либо жидкость производства любой другой фирмы, но обязательна ссылка: part № G 002000.
5. В случае катастрофической утечки жидкости из системы ГУРУ и отсутствии возможности отключить насос гидроусилителя, заглушите автомобиль и отбуксируйте его к месту ремонта.
Если жидкость уходит, но не очень быстро, что позволяет некоторое время передвигаться, запаситесь любой гидравлической жидкостью для автоматических коробок передач и по мере необходимости доливайте ее в бачок.
В качестве экстренной меры возможен долив в систему ГУРУ обычного моторного масла. Но это не означает, что его можно применять при обычной эксплуатации автомобиля!
6. Следите за состоянием пыльников рулевой рейки.
Внимание! Вал рулевой рейки не находится в масле. В гидроцилиндре находится лишь часть зубчатого вала (см. рис.1). Именно по этой причине они и устанавливаются!
Порванные или потрескавшиеся пыльники подлежат срочной замене. Если на рулевой рейке стоят пластиковые пыльники, позаботьтесь о том, чтобы на них стояли винтовые хомуты, т.к. только они обеспечивают надежное прилегание пыльника к корпусу рейки и рулевым тягам. Этот совет относится и к резиновым пыльникам.
Пыльники обязаны герметично изолировать рулевую рейку от воздействия внешней среды! Они созданы именно для этого!
Внимание! При замене пыльников следует скрупулезно соблюдать чистоту всех деталей, с которыми может соприкасаться пыльник при его установке, т.к. песок, попавший в пыльник, приведет к повреждению поверхности зубчатого вала рейки и, как следствие, к ее разгерметизации (течи).
7. При установке (регулировке) развала — схождения колес требуйте от слесаря — регулировщика, чтобы он перед регулировкой колес отпустил хомуты, обжимающие пыльник со стороны рулевых тяг, и затянул их после регулировки. В противном случае возможно перекручивание пыльника с последующим его разрывом.
8. Регулировку (подтяжку) рулевого механизма осуществляйте в условиях предприятий, специализирующихся на ремонте рулевых механизмов.
Внимание! Со временем теряет упругие свойства пружина поджимного механизма рулевой рейки. В 80% случаев, в рулевых рейках 8-10 летнего возраста необходим кап. ремонт поджимного механизма. Регулировка такой рейки неспециалистом может привести к повреждению зубьев вал-шестерни и зубчатого вала рейки.
9. Неисправные шарниры рулевых тяг и рулевых наконечников приводят к быстрому износу центрующих втулок зубчатого вала и поджимного механизма рейки.
10. Эксплуатация рулевого механизма, оборудованного гидроусилителем, в режиме механического рулевого устройства (насос не качает, либо отключен) приводит к достаточно быстрому (порядка 2 — 3 месяцев) выходу его из строя.
И последнее. Доверяйте профессионалам, не стоит самому ставить диагноз поломок своего автомобиля!
