Датчик температуры ваз 2107 где расположен

Датчик температуры ваз 2107 инжектор – где находится, замена

Для поддержания оптимальной работы силового агрегата в любом автомобиле используется множество датчиков и регуляторов. Не исключением стали и отечественные «Семерки». Какие функции выполняют датчик включения вентилятора ВАЗ 2107 и датчик температуры антифриза, как проверить и заменить эти устройства? Ответы вы найдете ниже.

Назначение температурного датчика ВАЗ 2107

Датчик контролирует температуру антифриза в главном охлаждающем радиаторе ВАЗ 2107 и транслирует сигнал на приборную панель. В её левом нижнем углу находится стрелочный указатель температуры антифриза.

Датчик, показывающий температуру охлаждающей жидкости ВАЗ 2107

Если температура стала выше 95 градусов, это означает только одно: система охлаждения не справляется со своей задачей и двигатель близок к перегреву.

Читайте также: Калина не работает задний ход. Механизм работы коробки передач лады калины

Температурный датчик ВАЗ 2107 транслирует сигнал на приборную панель

Замена датчика антифриза на ВАЗ 2107

Прежде всего следует сказать, что температурные датчики на ВАЗ 2107 не подлежат ремонту. Причина проста: в этом устройстве отсутствуют детали и материалы, которые водитель мог бы приобрести и заменить самостоятельно. Кроме того, корпус температурного датчика неразборный, так что добраться до внутренностей этого устройства без его поломки просто не получится. Вот что потребуется для замены:

• новый температурный датчик ВАЗ 2107;
• торцовая головка на 30 с длинным воротком (либо обычный свечной ключ);
• ёмкость для слива охлаждающей жидкости.

Последовательность операций

1. Автомобиль ставится на смотровую яму или на эстакаду. Под сливное отверстие подставляется ёмкость, пробка откручивается, антифриз сливается.
   Для слива антифриза с ВАЗ 2107 идеально подойдёт небольшой таз
2. С датчика снимаются контактные провода. Их необходимо аккуратно потянуть на себя.
   Красной стрелкой показан контактный колпачок датчика ВАЗ 2107
3. Датчик выкручивается торцовой головкой на 30 (следует помнить, что под датчиком есть очень тонкое уплотнительное кольцо, которое можно легко потерять).
4. На место выкрученного датчика вкручивается новый (причём при вкручивании нового датчика не следует прилагать слишком больших усилий, особенно если вороток у торцовой головки очень длинный: резьба в гнезде датчика легко срывается).
5. Колпачок с контактными проводами надевается обратно на датчик, в расширительный бачок заливается новый антифриз.

Видео: замена датчика охлаждающей жидкости на ВАЗ 2107

Применяемые датчики температуры

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости. Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры.

За поддержания нормального теплового режима силовой установки служит датчик включения вентилятора. Он обеспечивает нахождение температуры мотора в узком диапазоне. Выход из строя измерителя чреват перегревом двигателя и закипанием антифриза.

Датчик температуры топлива присутствует не на всех машинах ВАЗ 2107. Авто, на которых установлен карбюратор не нуждается в данном измерителе. На ВАЗ 2107 инжектор датчик температуры топлива появился в 1995 году. Датчики температуры наружного воздуха и внутри салона не идут в базовой комплектации ВАЗ 2107. Поэтому автовладельцы самостоятельно модернизируют свои машины дополняя их перечисленными измерителями.

Для инжекторной системы впрыска

Принудительную подачу топлива в «семерках» для российского рынка начали применять с 2006 года. В этих моделях машин срабатывание вентилятора и другие функции, осуществляет ЭБУ. На ВАЗ 2107 инжектор сигнал о температуре антифриза поступают с термодатчика ОЖ, который находится с правой стороны блока цилиндров двигателя.

Данные обрабатываются ЭБУ, который выдает сигнал на реле управления, чтобы включилось охлаждение — схема. Датчик включения вентилятора на инжекторных системах ВАЗ 2107 не нужен, его заменяет терморезистивный сенсор, а управляющие функции возложены на контроллер.

В любой «семерке» для защиты вентилятора от замыкания, предусмотрен предохранитель F7, расположенный в монтажном блоке.

Читайте также: Почему прыгает стрелка спидометра на Лада Калина

Работа датчика температуры ОЖ для инжекторной системы

Обычно включение вентилятора на ВАЗ 2107 сопровождается шумом, который водитель слышит, сидя за рулем. Длительное отсутствие звука работы устройства при движении по городу в летний период, может говорить о неисправности в системе охлаждения, что чревато закипанием антифриза и поломкой узлов двигателя. На подобные дефекты водитель должен реагировать быстро, чтобы не испортить «сердце» своего автомобиля.

Одним из вариантов неисправности в работе цикла охлаждения двигателя может стать поломка термодатчика ОЖ. Кроме системы охлаждения, он отвечает за правильную подачу топливовоздушной смеси в мотор и его включение в холостом режиме.

Датчик, влияющий на работу вентилятора ВАЗ 2107 инжектор, состоит из полупроводникового терморезистора с двумя выводами, впаянного в корпус с резьбой, которой ввинчивается в стенку блока цилиндров. На устройство подается постоянное напряжение 5 В. При повышении температуры антифриза, сопротивление терморезистора уменьшается и наоборот. На входе в ЭБУ, проходя через резистор, напряжение падает при увеличении температуры ОЖ до определенного уровня, после которого контроллер дает сигнал на включение охлаждения.

Как проверить и поставить новый

Проверить датчик, отвечающий за включение вентилятора не потребует много усилий. Основанием для проверки могут служить такие признаки:

• Горит сигнал на приборном щите «Check Engine».
• Непрерывно функционирует вентилятор либо отключен.
• Занижен крутящий момент в холостом режиме.
• Перегрев ОЖ.

Причиной неисправности может послужить устаревшая проводка. Чтобы узнать точно, нужно ее проверить, а потом переходить к датчику.

• Отключается минусовой провод аккумулятора.
• На холодном двигателе сливается антифриз до уровня ниже гнезда термодатчика.
• Сдвигается защитный слой и отсоединяется проводка от температурного сенсора.
• Ключом выкручивается датчик из гнезда.

Далее производится проверка при помощи мультиметра и кипяченой воды. Мультиметр присоединяется к выходам температурного сенсора и устанавливается в режим измерения сопротивления. Сторона с резьбой опускается в кипяток. Если сопротивление стремится к нулю, то датчик исправен. В ином случае, при появлении увеличенных показаний сопротивления, сенсор требует замены.

Для замены лучше приобрести такую же модель, какая была установлена при покупке автомобиля. Установка нового сенсора происходит аналогично в обратном направлении.

Виды датчиков

Датчики подразделяются на виды. Раньше устанавливались электромеханические устройства, позже стали применяться электронные.

Электромеханическая модель

Представлены крупным корпусом, изготовленным из толстого слоя стали. Внутри располагается камера с церезитом, покрытая мембраной, реагирующей на рост температуры. Эта конструкция и является чувствительным элементом.

Рядом с мембраной расположен толкатель, который при нагревании перемещается вверх, что провоцирует замыкание системы передвигающихся контактов. Стрелка указывает на соответствующие показатели.

Электронный вид

Такой датчик температуры для ВАЗ 2107 актуален для новых моделей. Здесь в качестве чувствительного элемента выступает терморезистор.

При нагревании меняется сопротивление, что фиксируется определенной схемой. С нее сигнал поступает на управленческую панель.

Где располагается и температура включения

Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

Читайте также: Как поменять накладку на панели приборов ВАЗ 2110

Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С0, поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

На карбюраторных моделях датчик расположен на радиаторе

Описание контроллера температуры охлаждающей жидкости

Датчик температуры являет собой резисторный элемент, выполняющий функцию передачи и приема данных о том, какая температура расходного материала в системе охлаждения. С увеличением температуры сопротивления датчика изменяется, в результате чего он подает напряжение на приборную панель. На последней установлен указатель, который демонстрирует, до какой температуры прогрелся силовой агрегат автомобиля. Где стоит ДТОЖ? Располагается устройство на ГБЦ, за четвертым цилиндром.

В инжекторных машинах ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам, датчик включения вентилятора, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе (в карбюраторной машине), так как ДТОЖ находится на двигателе.

Принцип работы

Принцип действия ДТОЖ заключается в постоянном взаимодействии магнитного поля (постоянного) с полем измерительных устройств. По всем обмоткам проходит напряжение. Постоянный магнит подключается к указателю, расположенному в приборной панели. При изменении температуры изменяется также параметр сопротивления устройства, что приводит к колебанию стрелки.

Возможные неполадки и методы их устранения

Какие неисправности могут произойти в работе устройства:

1. Датчик вышел из строя. Проблема такого плана решается путем замены контроллера на работоспособный.
2. Поврежден контакт на разъеме подключения устройства к бортовой сети. Также контакты могут быть окислены. При такой неисправности можно попытаться очистить контакты, если же их повреждение очень сильное, то разъем лучше заменить.
3. Устройство может перестать работать из-за поврежденной электроцепи. Необходимо произвести диагностику состояния проводки тестером, если цепь действительно повреждена, то неисправный участок подлежит ремонту или замене.

Диагностика регулятора

Для проверки работоспособности нужно выполнить следующие действия:

1. Для начала нужно прогреть силовой агрегат, чтобы температура ДВС увеличилась до 90 градусов. После этого мотор можно заглушить.
2. Далее, активируется зажигание и открывается капо автомобиля.
3. Вам необходимо отключить наконечник провода с измерительным устройством, а затем замкнуть его на корпус мотора.
4. Если в результате выполненных действия стрелка датчика на контрольном щитке стала отклоняться в правую сторону, выходя в красную зону, это говорит о поломке контроллера. Если же стрелка не перемещается, то скорей всего, в цепи подключения имеется обрыв.

Самый простой способ проверить обрыв цепи: на рабочем двигателе снять фишку с ДТОЖ, если все нормально и нет обрыва в какой-то цепи, то вентилятор включится на максимальные обороты (видео снял Дмитрий Макаров).

Диагностика неисправности

Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ). Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе). Итак:

• Если вы предполагаете, что контролер (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам необходимо проверить его работу на нагретом двигателе.
• Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
• Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны, это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
• Если не происходит перемещения стрелки, это означает обрыв цепи .

Индикатор температуры (нагрева) жидкости системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.

• Белый сектор – холодный двигатель;
• Зеленый сектор – нормальная температура работающего двигателя;
• Красный сектор – двигатель закипел (перегрев).

Инструменты

• Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
• Емкость для слива жидкости из системы охлаждения
• Новый измеритель

Неисправности температурного датчика

Причин, по которым датчик может не передавать сигнал на приборную панель, две. Вот они:

• перегорел предохранитель, отвечающий за температурный датчик (сам датчик при этом может быть исправен). Чтобы понять, что проблема именно в предохранителе, водителю придётся заглянуть под рулевую колонку, в предохранительный блок машины. Сгоревший предохранитель будет виден сразу: обычно он слегка оплавляется и чернеет;
  Иногда датчик не работает из-за сгоревшего предохранителя ВАЗ 2107
• перегорел сам температурный датчик. Как правило, это происходит из-за резкого перепада напряжения в бортовой электросети автомобиля. Причиной такого скачка может стать короткое замыкание электропроводки. Дело в том, что изоляция проводов на ВАЗ 2107 никогда не отличалась высоким качеством. Со временем она приходит в негодность, начинает трескаться, что в конце концов и приводит к замыканию.

Важные нюансы

Есть несколько важных моментов, не упомянуть о которых нельзя. Вот они:

• вышеуказанная последовательность замены датчика с полным сливом антифриза применяется далеко не всегда. Опытные автолюбители поступают проще: выкручивают неисправный датчик, после зажимают сливное отверстие пальцем. Это действие требует изрядной сноровки. Но даже если сделать всё очень быстро, часть антифриза неизбежно выльется и его всё равно придётся доливать; Иногда автолюбители при замене датчика не сливают антифриз с ВАЗ 2107
• отправляясь в магазин за новым температурным датчиком, следует помнить: в продаже сейчас можно найти как электромеханические, так и электронные температурные датчики. Выбирать лучше электронные, несмотря на то, что они дороже электромеханических (хороший электронный датчик стоит 500 рублей, а электромеханический — 300). Логика выбора проста: чем меньше в датчике движущихся частей, тем дольше он прослужит.

Итак, замена температурного датчика не является сверхсложной задачей. С ней справится даже начинающий автолюбитель, если он хотя бы раз в жизни держал в руках гаечный ключ. В точности выполнив действия, изложенные в этой инструкции, автовладелец сможет сэкономить около 700 рублей. Именно столько стоит замена температурного датчика в автосервисе.

Копирайтер с пятилетним стажем.

Стоимость датчиков

Датчики температуры ВАЗ 2107 обладают привлекательной стоимостью. Их низкая цена обусловлена простотой конструкции, недорогим процессом производства и отсутствием необходимости использования дорогостоящих материалов. Поэтому, если не работает какой-либо измеритель, требуется проверить его и при необходимости произвести замену. В таблице ниже представлены ориентировочные цены на датчики.

Таблица — Стоимость датчиков температуры ВАЗ 2107

Датчик	Стоимость, рубль
Датчик включения вентилятора	300-450
ДТОЖ	370-500
Датчик температуры наружного воздуха	340-700
ДТС	240-500
Датчик температуры топлива	450-800

Датчик вентилятора охлаждения

Датчик (контролер) включения вентилятора

Если стрелка индикатора, показывающего нагрев охлаждающей жидкости, расположенного на приборной панели находится в красном секторе шкалы, а электровентилятор, для дополнительного обдува двигателя не включается, то вам нужно проверить исправность датчика вентилятора. Итак:

• Чтобы его проверить, включаем зажигание автомобиля и замыкаем концы проводов, подходящих к контролеру включения вентилятора.
• Если при этом электровентилятор принудительного охлаждения не включился, это значит, что неисправен сам двигатель вентилятора.
• Если вентилятор включается – это доказывает неисправность контролера включения вентилятора.

Ждем, пока двигатель охладится, и только потом можно ехать за новым индикатором, либо вентилятором.

Снятие контролера вентилятора

Все, что нужно из инструмента – ключ на 30 и емкость для сбора охлаждающей жидкости из системы:

Читайте также: Какое сцепление лучше поставить на ВАЗ 2114 – 9 вариантов (цены, преимущества, недостатки)

• Загоняем автомобиль на эстакаду или смотровую яму
• Снимаем клеммы с аккумулятора
• Сливаем охлаждающую жидкость из радиатора
• Отсоединяем наконечники проводов от контролера вентилятора.

Снимаем наконечники проводов с контролера вентилятора

Используя ключ на 30, выкручиваем контролер включения вентилятора. Достаем контролер вентилятора.

Внимание: на контролере включения вентилятора находится медное уплотняющее кольцо, будьте внимательны, чтобы не потерять его.

Достаем контролер включения вентилятора вместе с уплотняющим медным колечком

• Чтобы проверить исправность нового контролера включения вентилятора, подключаем щупы тестера к его контактам, опускаем резьбовую часть контролера в емкость наполненную водой
• Нагреваем воду и, при помощи термометра, проверяем температуру размыкания и замыкания контактов контролера включения вентилятора
• Температура рабочего контролера соответствует температуре 87 и 92° Цельсия

Устанавливаем датчик включения вентилятора:

• Устанавливаем контролер включения вентилятора в последовательности обратной снятию
• Наливаем через радиатор слитую нами охлаждающую жидкость

Вот и все, как видите, процедура очень проста, вам даже не понадобится обучающее видео.

Проверка температурного датчика ВАЗ 2107

Для проведения проверки нам потребуются следующие инструменты:

• бытовой мультиметр;
• ёмкость с водой;
• бытовой кипятильник;
• термометр;
• снятый с машины температурный датчик.

Последовательность проверки

1. Датчик опускается в подготовленную ёмкость так, чтобы его резьбовая часть полностью оказалась под водой.
2. В эту же ёмкость опускается термометр и кипятильник (при этом нужно следить за тем, чтобы эти инструменты не соприкасались друг с другом).
3. Контакты мультиметра подключаются к контактам датчика, сам мультиметр настраивается на измерение сопротивления.
4. Кипятильник включается в розетку, начинается нагрев воды.
5. Когда вода нагреется до температуры в 95 градусов, сопротивление датчика, показываемое мультиметром, должно исчезнуть. Если это произошло, датчик исправен. Если при вышеуказанной температуре сопротивление на мультиметре не исчезает — датчик неисправен, и нуждается в замене.

Видео: проверка датчика антифриза

датчик температуры охлаждающей жидкости (дтож) автомобиля ваз 2107 — проверка — замена

Для выполнения работы по проверке датчика температуры охлаждающей жидкости ваз 2107 потребуются: мультиметр, термометр (с пределом измерения не менее 100 °С), небольшая термостойкая емкость объемом около 0,5 л для воды и около 0,2л воды, разогретой до температуры кипения.

Последовательность выполнения работ по проверке датчика температуры охлаждающей жидкости ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операции (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Освобождаем фиксатор колодки жгута проводов и отсоединяем ее от датчика температуры охлаждающей жидкости.

3. Подсоединяем «минусовой» щуп воль двигателя автомобиля ваз 2107.

4. Включив на автомобиле ваз 2107 зажигание, вольтметром измеряем напряжение на выводе «А» колодки жгута проводов датчика температуры охлаждающей жидкости. Напряжение на выводе колодки температуры охлаждающей жидкости должно быть не меньше 12 В. Если напряжение не поступает на колодку, то это указывает на неисправность в цепи питания или ЭБУ.

5. Выключаем зажигание на автомобиле ваз 2107.

6. Ключом на 19 мм отворачиваем датчик температуры охлаждающей жидкости и вынимаем его вместе с уплотнительной шайбой из корпуса патрубка системы охлаждения двигателя.

7. Подсоединяем омметр к выводам датчика температуры охлаждающей жидкости.

8. Заполняем емкость горячей водой и погружаем в нее рабочую часть датчика температуры охлаждающей жидкости. Записываем показания прибора при температуре около 90 «С. По мере остывания воды измеряем сопротивление датчика охлаждающей жидкости при температуре 80, 60, 40, 30 и 20 °С.

Сопротивление исправного датчика охлаждающей жидкости должно приблизительно соответствовать данным, указанным в таблице:

Температура охлаждающей жидкости, °С Сопротивление датчика температуры охлаждающей жидкости, Ом

90 80 60 40 30 20

250 340 670 1500 2250 3500

При больших расхождениях данных датчик температуры охлаждающей жидкости заменяем.

Установка датчика температуры охлаждающей жидкости на автомобиль ваз 2107

1. Установка датчика температуры охлаждающей жидкости на автомобиль ваз 2107 выполняется в обратной последовательности.

2. Запускаем на автомобиле ваз 2107 двигатель и убеждаемся в отсутствии течи охлаждающей жидкости из-под датчика. При необходимости дополнительно подтягиваем датчик. Если таким способом устранить течь не удалось, переустанавливаем датчик температуры охлаждающей жидкости, нанеся на его резьбовую часть термостойкий герметик.

Расположение датчика температуры

На ВАЗ 2107 датчик температуры охлаждающей жидкости закрыт защитным чехлом, предотвращающим попадание грязи и воды. Расположен он в головке двигателя чуть выше свечей зажигания. Датчик вкручивается по резьбе в установочное отверстие, его точное расположение вы можете увидеть на фотографии.

Датчик температуры воздуха ваз 2107 инжектор

Двигатель запускается после длительного маслания. Была ошибка 113-высокий уровень сигнала ДТВВ. Как проверить в датчике вина или еще в чем? Заранее спасибо.

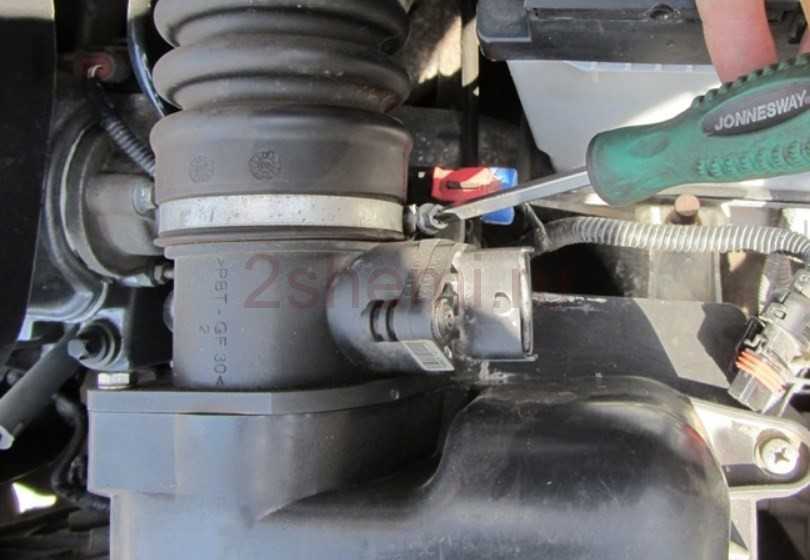

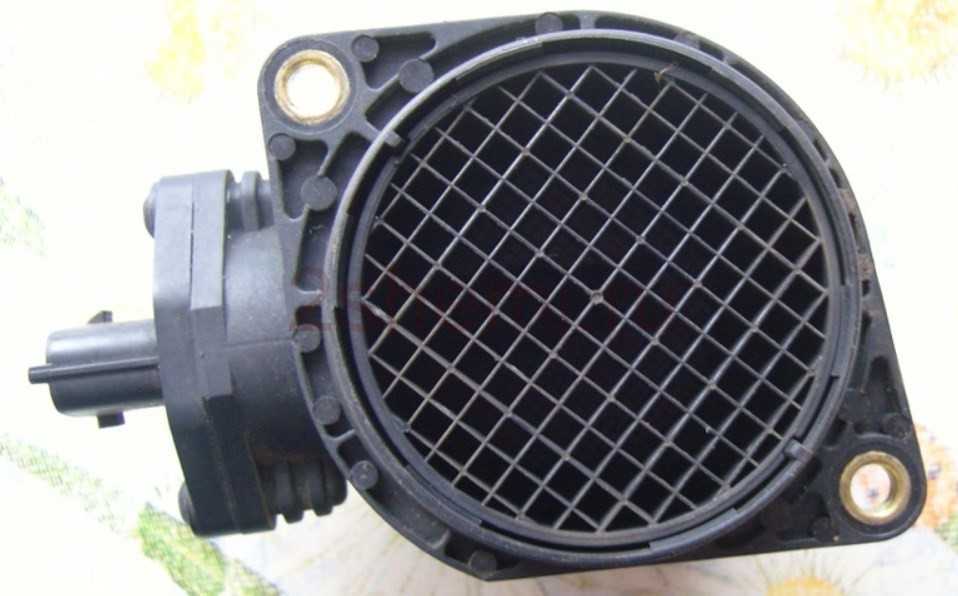

Вообще этот датчик стоит вместе с ДМРВ на впуске. Но обычно его глюки проявляются при поездках, а на запуск он не должен влиять. Но если ошибка пишет про датчик температуры то вполне возможно из-за него плохо идёт запуск. Попробуйте отключить фишку и запускайте. Это уже испытано и ничему не повредит. Возможно будут повышенные обороты холостого хода, при присоединении, они снова будут нормальными(фишку отключать-включать лучше на заглушенном двигателе). Можно попросить у соседа этот блок ДМРВ и попробовать на своей машинке(артикул должен совпадать).

Ну так если ДТВВ будет врать, то ДМРВ будет давать не верные показания о расходе воздуха, соответственно ЭБУ будет беднить или богатить смесь, вот вам и плохой запуск.

Это все понятно, но вот вопрос, в чем может быть проблема плохого запуска холодного двигателя? РХХ и дроссельной заслонки поменял, температуры жидкости тоже.

Можете попробовать помыть его карбклинером, возможно что на нем масляные пары осели, посмотрите нет ли в гофре масла.

Карбклинером его — убивают. Для этого платинового датчика продаётся специальное средство от «ликви молли». Но у автора вопроса умер не ДМРВ, а температурный датчик, который стоит там же рядышком и отдельно не меняется. И там неоткуда взяться масляным парам, только если пыль, которую смывают спиртом(но и пыль в принципе должен задерживать воздушный фильтр). А гофра, она уже потом, после корпуса ДМРВ. Навстречу ветру масло не полетит, если оно там вдруг как-то появится.

На него могло плюнуть маслом из-за забитого маслоуловителя в системе вентиляции кратерных газов

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Как заменить датчик уровня топлива на ВАЗ 21074, инжектор?

Какой ставить датчик уровня топлива на 2107 карбюратор?

Датчик (измеритель, контролер здесь и далее), показывающий нагрев жидкости, охлаждающей двигатель (ДТОЖ)

Читайте также: Ремонт гидропривода муфты сцепления ВАЗ 2107 своими руками

Для предотвращения закипания двигателя автомобиля ваз 2107 в его систему охлаждения встроены датчики. Первый показывает нагрев жидкости, второй включает вентилятор дополнительного обдува двигателя. Если контролер температуры дает неправильные показания, то производится замена датчика температуры охлаждающей жидкости ваз 2107. Замена его настолько простая процедура, что вам не стоит даже думать о поездке на СТО. Проверка и замена своими руками займут 5-7 минут, и сэкономит вам массу времени и деньги.

Датчик давления масла

Датчик давления масла необходим для индикации водителя об отсутствии давления в ДВС. Масло необходимое для смазки трущихся деталей двигателя находится в картере, но некоторые трущиеся детали, нуждающиеся в смазке, находятся намного выше картера. Для обеспечения их смазкой в двигателе есть масляный насос, который накачивает масло в ГБЦ и смазывает распределительный, коленчатый вал и многое другое.

Устанавливается на ГБЦ.

Признаки неисправности:

• Не зажигается лампа давления масла при включении зажигания;
• Лампа горит постоянно;

Инструкция по замене своими руками

Для замены датчика нужно сделать следующее:

1. Сначала откройте капот и отключите аккумуляторную батарею.
2. Снимите крышку расширительного бачка охлаждающей жидкости и выкрутите пробку с радиаторного устройства. Это позволит предотвратить образование высокого давления в системе.
3. Далее, под радиаторный узел установите тару — в нее сольется антифриз после снятия. Открутите кран и подождите, пока жидкость сольется.
4. Когда эти действия будут выполнены, потребуется отключить разъем с проводкой от устройства. Далее, используя гаечный ключ на 30, вам надо будет открутить датчик и извлечь его из посадочного места. При демонтаже не потеряйте стальной уплотнитель, а перед дальнейшей установкой необходимо будет обработать место монтажа герметиком. Важно, чтобы сам герметик был высокотемпературным — обработка им посадочного места позволит предотвратить утечку расходного материала.
5. Когда устройство будет установлен, необходимо вмонтировать обратно пробку на радиаторном узле. Дальнейшая сборка осуществляется в обратной последовательности — сначала необходимо залить охлаждающую жидкость, после чего подключить аккумуляторную клемму.
6. Для диагностики работоспособности устройства нужно завести силовой агрегат и прогреть его до рабочей температуры, чтобы включился вентилятор.

Как самостоятельно проверить и заменить ДТОЖ на ВАЗ 2107

Двигатель внутреннего сгорания нуждается в постоянном охлаждении независимо от сезона. Нарушение циркуляции охлаждающей жидкости (ОЖ) грозит перегревом силового агрегата, что может привести к перебоям в его работе и даже вывести его из строя. Для контроля температуры ОЖ предназначен специальный датчик – ДТОЖ. Порой он ломается, поэтому надо уметь провести его диагностику и заменить в случае выхода из строя.

Назначение и конструкция прибора

Датчик предназначен измерять температуру ОЖ и выводить показания на щиток приборов, на котором указатель находится внизу слева.

Если значение близко к 95 градусам, это говорит о том, что охлаждающая система не справляется со своими функциями и мотор может перегреться.

Виды приборов

Разные модели ВАЗ 2107 оснащают либо электромеханические, либо электронные датчики. Первые ставились на первых моделях, затем их сменили более современные – электронные.

Электромеханический прибор представляет собой стальной корпус. Его стенки сделаны толстыми, поэтому датчик равномерно прогревается. Внутри расположена камера со смесью церезита и медной пудры, которая чувствительно реагирует на колебания температуры. Камеру закрывает чувствительная биметаллическую пластину, которая соединена с толкателем. Когда корпус устройства нагревается ОЖ, церезит внутри расширяется и оказывает давление на пластину, которая в свою очередь перемещает толкатель в верхнее положение. Цепь замыкается и сигнал передается на панель приборов.

На ВАЗ 2107 последних выпусков ставят электронные устройства. Основной элемент у них термический резистор с высокой чувствительностью. Сопротивление в нем меняется обратно пропорционально изменениям температуры. Через специальную схему сигнал поступает на приборный щиток.

Расположен датчик на радиаторе охлаждения ВАЗ 2107, что позволяет ему быстро реагировать на колебания температуры ОЖ. В первых «семерках» он не только контролирует температуру жидкости, но и служит пробкой для горловины, через которую осуществлялся слив ОЖ.

В новых модификациях отверстие для слива имеет свою пробку. Для датчика предназначено специальное посадочное место.

Самостоятельная проверка и неисправности ДТОЖ

Если на приборной панели отражаются неправильные показания температуры, этому могут быть две причины:

• Перегорел предохранитель, который отвечает за датчик температуры, при этом прибор исправен. Чтобы убедиться в этом нужно заглянуть в монтажный блок под рулевой колонкой. Сгоревший предохранитель можно определить по внешнему виду: черный и оплавленный.

• Вышел из строя ДТОЖ. Он может перегореть при резком скачке напряжения в электросети автомобиля. Это происходит из-за повреждения изоляции проводов, которая за время эксплуатации сильно изнашивается, что приводит к короткому замыканию.

В зависимости от причин неполадок меняется либо предохранитель, либо датчик температуры.

Чтобы проверить ДТОЖ ВАЗ 2107 понадобится мультиметр, кипятильник, термостойкая емкость объемом примерно 500 мл, термометр, предел измерения которого не менее 100 градусов. В емкость наливаем стакан воды.

Дальнейшие действия по проверке датчика:

1. Отключаем отрицательную клемму от АКБ.
2. Нажимаем на фиксатор, удерживающий колодку с проводами, отсоединяем кабеля от ДТОЖ.
3. Выставляем мультиметр в режим вольтметра. Отрицательный щуп прибора подключаем к массе силового агрегата.
4. Включаем зажигание и проверяем напряжение на выводе «А» разъема с проводами. Оно должно составлять не менее 12 В. Если напряжение отсутствует, это говорит о неполадках в ЭБУ или электропроводке.
5. Выключаем зажигание.
6. На следующем этапе выкручиваем ДТОЖ и извлекаем вместе с уплотнительной резинкой.
7. Подключаем щупы мультиметра, выставленного в режиме омметра, к выводам демонтированного датчика.
8. Погружаем в емкость с водой резьбовую часть прибора.
9. Затем включаем кипятильник и нагреваем воду.
10. При достижении температуры воды 95 градусов, на тестере показания сопротивления должны пропасть. Если они остались, значит датчик вышел из строя и требует замены.

Есть еще один простой способ проверки датчика. Он применяется в рабочем режиме. Исправный датчик должен включить вентилятор, если достигнута критичная температура. Если этого не произошло, вынимают провода из датчика и соединяют друг с другом. Если вентилятор заработал, значит неисправен датчик. Если он не начал вращаться, это говорит о его неисправности.

Проверка датчика температуры.

Инструкция по замене датчика

Неисправные ДТОЖ невозможно отремонтировать, так как в них нет деталей, которые можно заменить самостоятельно. К тому же у них корпус не разбирается. Поэтому их просто заменяют новыми. Для проведения замены нужно купить новый ДТОЖ для ВАЗ 2107, приготовить головку на «30» с удлинителем, подойдет свечной ключ и тару, в которую будет сливаться ОЖ.

Процесс замены представляет последовательность шагов:

• Загоняем автомобиль на любое подъемное приспособление или смотровую яму.
• Под радиатор подставляем приготовленную пустую тару, в которую будем сливать ОЖ.

• Сдвинув колпачок, тянем на себя провода, отсоединяем контакты от датчика.
• Чтобы выкрутить датчик, используем торцовую головку на «30». Снимая прибор, следует не забыть про уплотнительное кольцо под датчиком, чтобы не потерять его.
• Сливаем всю охлаждающую жидкость.
• На штатное место старого датчика вкручиваем новый прибор. Закручивая датчик, не стоит сильно усердствовать, так как можно по неосторожности сорвать резьбу в гнезде.
• Далее одеваем штекер с проводами на новый датчик. Откручиваем крышку на расширительном бачке, заливаем новую охлаждающую жидкость до необходимого уровня. Можно залить ОЖ через радиатор.
• Чтобы в системе не было воздушных пробок, запускаем мотор и нажимаем на трубки, идущие к радиатору.

Возможен вариант, когда не нужно сливать антифриз. Опытные водители выкручивают неработающий датчик, зажимают пальцем сливное отверстие и вкручивают новое изделие.

Но несмотря на быструю замену, часть жидкости все же выливается, поэтому придется доливать ее в расширительный бачок.

При покупке нового ДТОЖ предпочтенье следует отдавать электронному варианту, хотя он и дороже. В них нет движущихся частей, поэтому их срок службы дольше.

Для замены ДТОЖ на ВАЗ 2107 не потребуется специальных знаний, поэтому выполнить ее сможет сделать даже начинающий водитель, руководствуясь инструкцией. При этом экономится время и финансы на посещение станции техобслуживания. Дополнительный плюс – приобретение опыта.

Проверка и замена ДТОЖ ВАЗ 2107.

Понравилась статья? Поделиться с друзьями:

Самостоятельно меняем датчик температуры антифриза на ВАЗ 2107

Любой двигатель внутреннего сгорания должен своевременно охлаждаться. Без этого его нормальная работа просто невозможна. Это правило справедливо и для моторов ВАЗ 2107. Наиболее проблемным устройством в системе охлаждения этого автомобиля является датчик, фиксирующий температуру антифриза в главном радиаторе. Он часто выходит из строя. К счастью, его можно заменить своими силами. Разберёмся, как лучше всего это сделать.

Назначение температурного датчика ВАЗ 2107

Датчик контролирует температуру антифриза в главном охлаждающем радиаторе ВАЗ 2107 и транслирует сигнал на приборную панель. В её левом нижнем углу находится стрелочный указатель температуры антифриза.

Датчик, показывающий температуру охлаждающей жидкости ВАЗ 2107

Если температура стала выше 95 градусов, это означает только одно: система охлаждения не справляется со своей задачей и двигатель близок к перегреву.

Температурный датчик ВАЗ 2107 транслирует сигнал на приборную панель

Устройство датчика температуры антифриза

В разные годы на автомобили ВАЗ 2107 устанавливались разные типы температурных датчиков. На самых ранних моделях ВАЗ 2107 стояли электромеханические датчики. Позднее им на смену пришли датчики электронные. Рассмотрим конструкцию этих устройств подробнее.

Электромеханический температурный датчик

Электромеханические датчики имеют массивный стальной корпус с толстыми стенками, обеспечивающими более равномерный прогрев устройства. В корпусе находится камера с церезитом. Это вещество смешано с медной пудрой, и оно отлично реагирует на изменения температуры. Церезитная камера датчика закрыта очень чувствительной мембраной, соединённой с толкателем. Когда горячий антифриз нагревает корпус датчика, церезит в камере расширяется и начинает давить на мембрану. Мембрана перемещает вверх толкатель, который замыкает систему подвижных контактов. Полученный таким образом сигнал транслируется на приборную панель, сообщая водителю о перегреве мотора.

Устройство электромеханического температурного датчика ВАЗ 2107

Электронный температурный датчик

Электронные температурные датчики устанавливаются только на новые ВАЗ 2107. Вместо мембраны и камеры с церезитом в электронном датчике имеется чувствительный терморезистор. С повышением температуры сопротивление этого устройства меняется. Эти изменения фиксируются специальной схемой, которая и передаёт сигнал на приборную панель.

Устройство электронного датчика ВАЗ 2107

Расположение датчика температуры антифриза на ВАЗ 2107

Температурный датчик вкручен в главный охлаждающий радиатор ВАЗ 2107. Такое расположение вполне закономерно: только так датчик сможет непосредственно контактировать с кипящим антифризом. Здесь же следует отметить один нюанс: на ранних моделях ВАЗ 2107 температурный датчик выполнял ещё и функцию пробки, закрывающей отверстие для слива антифриза. В новых автомобилях ВАЗ 2107 сливное отверстие закрывается специальной пробкой, а температурный датчик вкручивается в собственное, отдельное гнездо.

В старых моделях ВАЗ 2107 температурный датчик служил ещё и пробкой

Неисправности температурного датчика

Причин, по которым датчик может не передавать сигнал на приборную панель, две. Вот они:

перегорел предохранитель, отвечающий за температурный датчик (сам датчик при этом может быть исправен). Чтобы понять, что проблема именно в предохранителе, водителю придётся заглянуть под рулевую колонку, в предохранительный блок машины. Сгоревший предохранитель будет виден сразу: обычно он слегка оплавляется и чернеет;

Иногда датчик не работает из-за сгоревшего предохранителя ВАЗ 2107

Проверка температурного датчика ВАЗ 2107

Для проведения проверки нам потребуются следующие инструменты:

• бытовой мультиметр;
• ёмкость с водой;
• бытовой кипятильник;
• термометр;
• снятый с машины температурный датчик.

Последовательность проверки

1. Датчик опускается в подготовленную ёмкость так, чтобы его резьбовая часть полностью оказалась под водой.
2. В эту же ёмкость опускается термометр и кипятильник (при этом нужно следить за тем, чтобы эти инструменты не соприкасались друг с другом).
3. Контакты мультиметра подключаются к контактам датчика, сам мультиметр настраивается на измерение сопротивления.
4. Кипятильник включается в розетку, начинается нагрев воды.
5. Когда вода нагреется до температуры в 95 градусов, сопротивление датчика, показываемое мультиметром, должно исчезнуть. Если это произошло, датчик исправен. Если при вышеуказанной температуре сопротивление на мультиметре не исчезает — датчик неисправен, и нуждается в замене.

Видео: проверка датчика антифриза

Замена датчика антифриза на ВАЗ 2107

Прежде всего следует сказать, что температурные датчики на ВАЗ 2107 не подлежат ремонту. Причина проста: в этом устройстве отсутствуют детали и материалы, которые водитель мог бы приобрести и заменить самостоятельно. Кроме того, корпус температурного датчика неразборный, так что добраться до внутренностей этого устройства без его поломки просто не получится. Вот что потребуется для замены:

• новый температурный датчик ВАЗ 2107;
• торцовая головка на 30 с длинным воротком (либо обычный свечной ключ);
• ёмкость для слива охлаждающей жидкости.

Последовательность операций

1. Автомобиль ставится на смотровую яму или на эстакаду. Под сливное отверстие подставляется ёмкость, пробка откручивается, антифриз сливается.

Для слива антифриза с ВАЗ 2107 идеально подойдёт небольшой таз

Красной стрелкой показан контактный колпачок датчика ВАЗ 2107

Видео: замена датчика охлаждающей жидкости на ВАЗ 2107

Важные нюансы

Есть несколько важных моментов, не упомянуть о которых нельзя. Вот они:

вышеуказанная последовательность замены датчика с полным сливом антифриза применяется далеко не всегда. Опытные автолюбители поступают проще: выкручивают неисправный датчик, после зажимают сливное отверстие пальцем. Это действие требует изрядной сноровки. Но даже если сделать всё очень быстро, часть антифриза неизбежно выльется и его всё равно придётся доливать;

Иногда автолюбители при замене датчика не сливают антифриз с ВАЗ 2107

Итак, замена температурного датчика не является сверхсложной задачей. С ней справится даже начинающий автолюбитель, если он хотя бы раз в жизни держал в руках гаечный ключ. В точности выполнив действия, изложенные в этой инструкции, автовладелец сможет сэкономить около 700 рублей. Именно столько стоит замена температурного датчика в автосервисе.

• Автор: Алексей Степанов
• Распечатать

Датчик температуры ваз 2107 инжектор

В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.

Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом

Зачем нужен электровентилятор

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

• электродвигателя постоянного тока;
• крыльчатки;
• рамки.

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Как включается и работает электровентилятор

Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.

Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента

В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.

В инжекторных «семерках» вентилятор включается по команде ЭБУ

И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.

Описание датчика включения вентилятора

Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.

Место расположения и назначение

Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.

Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.

Принцип действия

Принцип работы состоит в следующем:

1. На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
2. Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
3. В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.

Принудительное включение вентилятора

В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.

Решить проблему можно двумя способами:

1. При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
2. Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.

Диагностика регулятора

Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.

Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:

1. Для начала воду нужно налить в тару.
2. Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
3. Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
4. Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
5. Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи

К таким поломкам относятся:

Замена запчасти

Датчик температуры антифриза на ВАЗ 2107 для карбюраторного двигателя важен, потому что в случае его неисправности на инжекторе будут передаваться неверные данные.

Перед тем, как начать снимать старый датчик температуры с двигателя на ВАЗ 2107, он должен полностью остыть. В противном случае при открытии отверстия жидкость может нанести ожоги.

Самостоятельная замена измерителя охлаждающей жидкости на ВАЗ проводится по следующим этапам:

• Обесточивание бортовой сети для предотвращения короткого замыкания в случае попадания влаги на провода. Это может произойти при их плохой изоляции, но в любом случае, рекомендуется отключение от сети.
• Слив антифриза, находящегося в цилиндрах. Для этого заранее необходимо подготовить емкость.
• Сдвиг защитного колпачка и отсоединение контактных проводов. Для снятия необходимо потянуть их вниз и слегка на себя.
• Выкручивание датчика при помощи торцевого или гаечного ключа на 21. При откручивании нужно быть внимательным к сохранности тонкого уплотнительного кольца.

Перед вкручиванием нового прибора стоит зачистить места присоединения. Обычно там скапливается грязь и пыль, которые также негативно сказываются на работе. При этом можно использовать ветошь, которая не оставит ворсинок. Отверстие необходимо обработать обезжиривателем.

Установка нового измерителя с соблюдением обратной последовательности перечисленных пунктов:

• Закручивание датчика. При этом не стоит прилагать серьезных усилий, чтобы исключить риск срыва резьбы.
• Подсоединение проводов.
• Закрытие защитного колпачка.
• Наполнение блоков цилиндров охлаждающей жидкостью. Лучше использовать новую жидкость, даже если недавно производилась замена.
• Подключение к сети.
• Запуск мотора.
• Проверка ДТОЖ.

Не стоит пользоваться герметиком для резьбы. Профессиональные автомобилисты и автослесари не сливают жидкость перед заменой, ловко закрывая отверстие рукой. Снятый прибор можно проверить на исправность.

Проверка работоспособности вентиляторного датчика ВАЗ 2107

Чтобы проверить исправность датчика включения вентилятора на ВАЗ 2107, потребуются следующие вещи:

• ёмкость для кипячения воды;
• термометр;
• бытовой кипятильник;
• снятый с машины датчик включения вентилятора;
• бытовой мультиметр.

Последовательность проверки датчика

Последовательность проверки датчика заключается в следующем:

1. В подготовленную ёмкость наливается вода.
2. Резьбовая часть датчика погружается в воду, а его контакты — подключаются к контактам мультиметра, настроенного на проверку электрического сопротивления.
3. Теперь в воду погружаются термометр и кипятильник.
4. Кипятильник включается в сеть, вода начинает нагреваться. Температура нагрева отслеживается по термометру. Датчик ВАЗ 2107 погружён в ёмкость с водой и подключён к мультиметру
5. Когда температура воды достигнет 95 градусов, сопротивление датчика должно исчезнуть (это будет видно на дисплее мультиметра).
6. Если при вышеуказанной температуре воды сопротивление пропало, датчик включения вентилятора считается исправным.
7. Если датчик сохраняет сопротивление при нагреве выше 95 градусов, он неисправен и подлежит замене.

Диагностика неисправности

Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ). Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе). Итак:

• Если вы предполагаете, что контролер (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам необходимо проверить его работу на нагретом двигателе.
• Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
• Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны, это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
• Если не происходит перемещения стрелки, это означает обрыв цепи .

Индикатор температуры (нагрева) жидкости системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.

Слева внизу вы видите индикатор нагрева жидкости в системе охлаждения

• Белый сектор – холодный двигатель;
• Зеленый сектор – нормальная температура работающего двигателя;
• Красный сектор – двигатель закипел (перегрев).

Инструменты

• Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
• Емкость для слива жидкости из системы охлаждения
• Новый измеритель

Это интересно: Датчик давления масла ваз 2115: где находится, замена

Описание контроллера температуры охлаждающей жидкости

Датчик температуры являет собой резисторный элемент, выполняющий функцию передачи и приема данных о том, какая температура расходного материала в системе охлаждения. С увеличением температуры сопротивления датчика изменяется, в результате чего он подает напряжение на приборную панель. На последней установлен указатель, который демонстрирует, до какой температуры прогрелся силовой агрегат автомобиля. Где стоит ДТОЖ? Располагается устройство на ГБЦ, за четвертым цилиндром.

В инжекторных машинах ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам, датчик включения вентилятора, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе (в карбюраторной машине), так как ДТОЖ находится на двигателе.

Принцип работы

Принцип действия ДТОЖ заключается в постоянном взаимодействии магнитного поля (постоянного) с полем измерительных устройств. По всем обмоткам проходит напряжение. Постоянный магнит подключается к указателю, расположенному в приборной панели. При изменении температуры изменяется также параметр сопротивления устройства, что приводит к колебанию стрелки.

Возможные неполадки и методы их устранения

Какие неисправности могут произойти в работе устройства:

1. Датчик вышел из строя. Проблема такого плана решается путем замены контроллера на работоспособный.
2. Поврежден контакт на разъеме подключения устройства к бортовой сети. Также контакты могут быть окислены. При такой неисправности можно попытаться очистить контакты, если же их повреждение очень сильное, то разъем лучше заменить.
3. Устройство может перестать работать из-за поврежденной электроцепи. Необходимо произвести диагностику состояния проводки тестером, если цепь действительно повреждена, то неисправный участок подлежит ремонту или замене.

Диагностика регулятора

Для проверки работоспособности нужно выполнить следующие действия:

1. Для начала нужно прогреть силовой агрегат, чтобы температура ДВС увеличилась до 90 градусов. После этого мотор можно заглушить.
2. Далее, активируется зажигание и открывается капо автомобиля.
3. Вам необходимо отключить наконечник провода с измерительным устройством, а затем замкнуть его на корпус мотора.
4. Если в результате выполненных действия стрелка датчика на контрольном щитке стала отклоняться в правую сторону, выходя в красную зону, это говорит о поломке контроллера. Если же стрелка не перемещается, то скорей всего, в цепи подключения имеется обрыв.

Самый простой способ проверить обрыв цепи: на рабочем двигателе снять фишку с ДТОЖ, если все нормально и нет обрыва в какой-то цепи, то вентилятор включится на максимальные обороты (видео снял Дмитрий Макаров).

Неисправности ДМРВ в дизелях и инжекторных моторах

Поскольку на показаниях ДМРВ основывается регулировка смесеобразования, то выход его из строя может заметно повлиять на работу двигателя в целом. Иногда симптомы неисправности ДМРВ могут выражаться в полном отказе двигателя, казалось бы, без видимых на то причин. Есть, однако, и менее тревожные, но более красноречивые симптомы того, что датчик работает некорректно или отказал вообще.

Поскольку датчики теплового типа устанавливаются и в дизельных двигателях, то и симптомы могут быть идентичными. К исключительно дизельным симптомам можно отнести характерный черный дым из выхлопной трубы, но и он не может гарантировать точную диагностику. Симптомы знакомы тем, кто сталкивался с совершенно другими проблемами в работе мотора, поэтому только по ним нельзя судить о состоянии датчика. Если возникают подозрения в корректности его показаний, датчик нужно проверять.

Виды датчиков

Датчики подразделяются на виды. Раньше устанавливались электромеханические устройства, позже стали применяться электронные.

Электромеханическая модель

Представлены крупным корпусом, изготовленным из толстого слоя стали. Внутри располагается камера с церезитом, покрытая мембраной, реагирующей на рост температуры. Эта конструкция и является чувствительным элементом.

Рядом с мембраной расположен толкатель, который при нагревании перемещается вверх, что провоцирует замыкание системы передвигающихся контактов. Стрелка указывает на соответствующие показатели.

Электронный вид

Такой датчик температуры для ВАЗ 2107 актуален для новых моделей. Здесь в качестве чувствительного элемента выступает терморезистор.

При нагревании меняется сопротивление, что фиксируется определенной схемой. С нее сигнал поступает на управленческую панель.

Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

Характеристики	Показатели
Номинальное напряжение, В	12
Номинальная частота вращения, об/мин	2500
Максимальный ток, А	14

Замена датчика — инструкция

Отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем его и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки в автомобилях ВАЗ.

Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.

Далее откручиваем 2 винта датчика ключом на 10 и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.

Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени.

Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

На этом визуальная проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования в автосервисе. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления. Замена нерабочего датчика проста и без проблем выполняется самостоятельно, только покупать нужно именно такой ДМРВ, который соответствует версии прошивки ЭБУ. Цена его в пределах 3000 рублей в зависимости от производителя.

В конструкции семерок с двигателями инжекторного типа ставится датчик ДМРВ. Расшифровывается аббревиатура, как датчик массового расхода воздуха, оказывающий непосредственное влияние на качество работы двигателя. Если датчик ДМРВ на ВАЗ 2107 начинает давать сбои, то двигатель при этом будет работать, но эксплуатировать его так продолжительно не рекомендуется. В случае поломки этого элемента, следует незамедлительно осуществить замену.

Роль датчика включения вентилятора охлаждения двигателя

Изначально в автомобилях ВАЗ 2107 датчик был весьма надёжен. Он не работал под большой нагрузкой, а лишь включал управляющую цепь реле вентилятора охлаждения радиатора двигателя. Мощность вентилятора составляет около 200-300 Вт, что в сто раз больше мощности обмотки штатного реле. В 2000 году ВАЗ удешевил конструкцию “семёрки” и упразднил ряд деталей, в том числе реле с системы защиты двигателя от перегрева. И некогда надёжный датчик получил заметный перегруз! Разумеется, с этого момента датчики начали быстро выходить из строя. Ситуация была исправлена лишь с появлением на ВАЗ 2107 электронной системы управления двигателем – инжектора. На инжекторных “семёрках” контроллер включения вентилятора радиатора двигателя был убран, а вместо него вновь было установлено реле, управляемое ЭБУ на основе данных датчика температуры ОЖ.

Как следует из названия, датчик активирует цепь включения вентилятора охлаждения радиатора мотора машины. До 2000 года контроллер включал слаботочную цепь реле, которое уже включало силовую цепь. Очень надёжная схема, при которой диагностика неисправности при отказе системы обдува радиатора была совершенно простой. Для того, чтобы понять почему не работает охлаждение на ВАЗ 2107 с инжектором (или карбюратором, до 2000 года выпуска) достаточно было:

Остановить автомобиль в безопасном месте.
Заглушить двигатель, зажигание оставить включенным.
Открыть капот, открыть крышку блока предохранителей.
Провести осмотр плавких предохранителей, пошевелить их в гнёздах, убедившись в хорошем контакте.
Осмотреть вентилятор охлаждения двигателя и его разъём.
Снять реле, вскрыть его, разогнув зажимы на жестяной крышке, установить реле на место и рукой замкнуть контакты – исправный вентилятор заработает, если силовая цепь цела (см п.4).
Если обдув радиатора двигателя работает при ручном замыкании реле, то остаётся два основных варианта неисправности – вышло из строя само реле или датчик температуры охлаждающей жидкости.
Установить вместо нужного нам реле, любое другое, аналогичное (с фар, например).
Если с исправным реле на горячем моторе не происходит включения вентилятора охлаждения, то необходимо добраться до датчика. Он расположен внизу радиатора справа по ходу движения автомобиля и снять с него провода. Бояться перепутать провода местами не надо – там нет строгой полярности. Бегло осмотреть вентилятор охлаждения – нет ли в нем посторонних предметов

Осторожно! Вы работаете в опасной зоне – крыльчатка вентилятора при работе быстро вращается и может нанести травмы!

Замкнуть провода при включенном зажигании – вентилятор охлаждения двигателя должен заработать. Если он включился, то неисправен сам датчик.

Как заменить датчик ТОЖ

На автомобилях ВАЗ 2107 без реле в схеме подключения вентилятора охлаждения мотора датчик подключен напрямую

Владельцам важно помнить, что вентилятор будет работать, пока не отключится датчик, даже при выключенном зажигании. Поэтому желательно убедиться в отключении вентилятора до того, как надолго уйти – при залипшем от перегрева контроллере он будет работать, пока не аккумулятор не разрядится полностью

Для замены датчика включения вентилятора нам понадобиться лишь широкая ёмкость для вытекшей охлаждающей жидкости и рожково-накидной ключ на 30. Если рассчитывать лишь на собственную ловкость и впитывающие тряпки, то можно потерять не дешёвую охлаждающую жидкость, а также получить хороший штраф за разлив ГСМ. Работы по замене лучше проводить в старой одежде, которую не жалко испачкать.

Порядок замены контроллера температуры охлаждающей жидкости:

Остановить машину в удобном и безопасном месте.
Заглушить двигатель.
Открыть капот.
Перед работой дождаться охлаждения радиатора и мотора автомобиля до 25º С.

После остывания охлаждающей жидкости осторожно открыть заливную пробку радиатора, выпустить излишнее давление из системы охлаждения и закрыть пробку обратно. Это удержит ОЖ от стремительного выхода в момент, когда датчик включения вентилятора будет выкручен из нижней части радиатора.
Подготовить новый датчик

Смазать его резьбу и уплотнительную шайбу.
Под машину со стороны расположения заменяемого устройства, подложить широкую тару для пролившейся ОЖ.
Ослабить старый датчик на радиаторе, открутить его на 1 виток резьбы, после этого он, обычно, легко идёт от руки.

В одну руку взять новый, и держа его как можно ближе к старому, полностью выкрутить неисправный и быстро вставить и вкрутить рабочий.
Затянуть его ключом.

Пролившуюся ОЖ можно отфильтровать через х/б перчатку и залить обратно в радиатор.

ЗАМЕНА ДАТЧИКА АНТИФРИЗА НА ВАЗ 2107

Прежде всего следует сказать, что температурные датчики на ВАЗ 2107 не подлежат ремонту. Причина проста: в этом устройстве отсутствуют детали и материалы, которые водитель мог бы приобрести и заменить самостоятельно. Кроме того, корпус температурного датчика неразборный, так что добраться до внутренностей этого устройства без его поломки просто не получится. Вот что потребуется для замены:

• новый температурный датчик ВАЗ 2107;
• торцовая головка на 30 с длинным воротком (либо обычный свечной ключ);
• ёмкость для слива охлаждающей жидкости.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

1. Автомобиль ставится на смотровую яму или на эстакаду. Под сливное отверстие подставляется ёмкость, пробка откручивается, антифриз сливается. Для слива антифриза с ВАЗ 2107 идеально подойдёт небольшой таз
2. С датчика снимаются контактные провода. Их необходимо аккуратно потянуть на себя. Красной стрелкой показан контактный колпачок датчика ВАЗ 2107
3. Датчик выкручивается торцовой головкой на 30 (следует помнить, что под датчиком есть очень тонкое уплотнительное кольцо, которое можно легко потерять).
4. На место выкрученного датчика вкручивается новый (причём при вкручивании нового датчика не следует прилагать слишком больших усилий, особенно если вороток у торцовой головки очень длинный: резьба в гнезде датчика легко срывается).
5. Колпачок с контактными проводами надевается обратно на датчик, в расширительный бачок заливается новый антифриз.

Замена датчика охлаждающей жидкости ваз 21074 своими руками

На автомобиле ВАЗ 2107 применяется несколько датчиков температуры. Часть из них идут в штатной комплектации транспортного средства, но некоторые измерители автовладельцы монтируют своими руками.

Наибольшую важность имеет датчик температуры охлаждающей жидкости, отвечающий за включение вентилятора радиатора. От его исправности зависит не только безотказность автомобиля, но и ресурс силового агрегата.

Применяемые датчики температуры

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости. Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры.

За поддержания нормального теплового режима силовой установки служит датчик включения вентилятора. Он обеспечивает нахождение температуры мотора в узком диапазоне. Выход из строя измерителя чреват перегревом двигателя и закипанием антифриза.

Датчик температуры топлива присутствует не на всех машинах ВАЗ 2107. Авто, на которых установлен карбюратор не нуждается в данном измерителе. На ВАЗ 2107 инжектор датчик температуры топлива появился в 1995 году.
Датчики температуры наружного воздуха и внутри салона не идут в базовой комплектации ВАЗ 2107. Поэтому автовладельцы самостоятельно модернизируют свои машины дополняя их перечисленными измерителями.

Расположение датчиков температуры на ВАЗ 2107

Датчик температуры ОЖ находится непосредственно на головке блока двигателя. Он располагается за четвертым цилиндром. Для того чтобы обнаружить, где находится он, необходимо посмотреть на силовой агрегат с левой стороны.

Обнаружить датчик температуры ОЖ можно проконтролировав идущий к нему провод. Шлейф исходит из панели приборов и подключается непосредственно к измерителю.

Датчик температуры ОЖ, включающий вентилятор находится врезанным непосредственно в магистраль системы охлаждения. Он размещается таким образом, чтобы обеспечить наилучшую чувствительность к изменению теплового состояния двигателя.

Датчик температуры топлива находится внутри бензобака. Он закреплен непосредственно на измерителе уровня горючего. Для предупреждения водителя о неисправности сенсора на панели приборов имеется специальная сигнальная лампа.

Родного датчика температуры салона ВАЗ 2107 нет. Для установки автовладельцы обычно покупают измеритель от ВАЗ 2110. Его монтаж производится около плафона освещения салона.

Датчик температуры наружного воздуха также отсутствует штатно на ВАЗ 2107. Поэтому владельцы ставят цифровые термометры. Сенсор обычно выводится под передний бампер. Дисплей может быть встроен в панель приборов или находиться на отдельном месте, закрепленный, например, на лобовом стекле или торпеде.

Стоимость датчиков

Датчики температуры ВАЗ 2107 обладают привлекательной стоимостью. Их низкая цена обусловлена простотой конструкции, недорогим процессом производства и отсутствием необходимости использования дорогостоящих материалов. Поэтому, если не работает какой-либо измеритель, требуется проверить его и при необходимости произвести замену. В таблице ниже представлены ориентировочные цены на датчики.

Таблица — Стоимость датчиков температуры ВАЗ 2107

Датчик	Стоимость, рубль
Датчик включения вентилятора	300-450
ДТОЖ	370-500
Датчик температуры наружного воздуха	340-700
ДТС	240-500
Датчик температуры топлива	450-800

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Замена датчика температуры ОЖ на ВАЗ 2107 выполняется согласно инструкции, которая представлена ниже.

• Обесточить бортовую сеть.
• Слить ОЖ из блока цилиндров.
• Сдвинуть защитный колпачок на датчике и отсоединить провод.
• С помощью ключа «на 21» или глубокой головкой выкрутить датчик.
• Установить новый датчик в обратной последовательности.

Замена своими руками датчика включения вентилятора

Для замены датчика температуры, отвечающего за включение вентилятора радиатора на ВАЗ 2107, рекомендуется придерживаться инструкции, которая приведена ниже.

• Снять клемму с АКБ.
• Слить ОЖ с радиатора.

• Снять клеммы.
• Ключом «на 30» выкрутить измеритель.
• Проверить состояние медного уплотнительного кольца и закрутить новый датчик.
• Собрать все в обратной последовательности.

Датчик температуры топлива

• Получить доступ к топливному стакану, расположенному в бензобаке.
• Снять со сборки топливного насоса датчик температуры.
• Установить новый измеритель температуры горючего.
• Собрать все в обратном порядке.

Как самостоятельно заменить датчик температуры охлаждающей жидкости(ДТОЖ) ВАЗ 2107

Двигатель внутреннего сгорания нуждается в постоянном охлаждении независимо от сезона. Нарушение циркуляции охлаждающей жидкости (ОЖ) грозит перегревом силового агрегата, что может привести к перебоям в его работе и даже вывести его из строя. Для контроля температуры ОЖ предназначен специальный датчик. Порой он ломается, поэтому надо уметь провести его диагностику и заменить в случае выхода из строя.

Для информирования водителя о тепловом состоянии двигателя служит датчик температуры охлаждающей жидкости(ДТОЖ). Он подает сигнал непосредственно на панель приборов. В случае если температура близиться к критической, водитель имеет возможность вовремя узнать об этом и предпринять превентивные меры. В этой статье разберем вопросы его работы, проверки и замены.

Датчик предназначен измерять температуру ОЖ и выводить показания на щиток приборов, на котором указатель находится внизу слева.

За поддержания нормального теплового режима силовой установки служит датчик включения вентилятора. Он обеспечивает нахождение температуры мотора в узком диапазоне. Выход из строя измерителя чреват перегревом двигателя и закипанием антифриза. Об этом датчике вы можете прочитать в другой статье нашего сайта.

Проверка датчика температуры ОЖ ВАЗ 2107

Указатель температуры охлаждающей жидкости работает совместно с датчиком температуры ТМ-106, ввернутым в головку цилиндров около четвертого цилиндра. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Рассмотрим характерные неисправности указателя и датчика температуры охлаждающей жидкости двигателя.

1. Стрелка прибора постоянно находится в красной зоне
   • При включенном зажигании отсоединяем провод от датчика.
   • Если стрелка вернется к началу шкалы – датчик неисправен.
   • В противном случае либо неисправен прибор, либо провод замкнут на «массу». Для проверки снимаем щиток приборов, отсоединяем от указателя температуры зеленый провод с белой полосой и включаем зажигание. Если стрелка вернулась в начало шкалы – указатель температуры охлаждающей жидкости исправен, а поврежден провод.
2. Стрелка прибора постоянно находится в начале шкалы
   • При включенном зажигании отсоединяем провод от датчика и соединяем его с «массой».
   • Если стрелка отклонилась – датчик неисправен.
   • Если стрелка не отклонилась, снимаем щиток приборов и соединяем с «массой» вывод указателя температуры, к которому подсоединяется зеленый провод с белой полосой. Если стрелка отклонилась – прибор исправен, а поврежден провод между датчиком и указателем температуры.

Проверить датчик можно омметром.

Исправный датчик при температуре жидкости 20–25°С (стрелка указателя находится в начале шкалы) должен иметь сопротивление 1000–5000 Ом, а при 90–100°С (начало красной зоны по прибору) – 100–110 Ом. Датчик неразборный – ремонту не подлежит.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2107

Замена датчика температуры ОЖ на ВАЗ 2107 выполняется согласно инструкции, которая представлена ниже.

• Обесточить бортовую сеть.
• Слить ОЖ из блока цилиндров.
• Найти сам датчик. Он находится рядом с четвертым цилиндром.
• Сдвинуть защитный колпачок на датчике и отсоединить провод.
• С помощью ключа «на 21» или глубокой головкой выкрутить датчик.
• Установить новый датчик, подключить провод к разъему, надеть защитный колпачок.
• Залить охлаждающую жидкость в систему.
• В случае подтекания ОЖ из-под датчика- нужно его немного подтянуть.

Замена температурного датчика не является сверхсложной задачей. С ней справится даже начинающий автолюбитель, если он хотя бы раз в жизни держал в руках гаечный ключ. В точности выполнив действия, изложенные в этой инструкции, автовладелец сможет произвести замену, и сэкономить на поездки в автосервос.

Проверка датчиков контрольных приборов ваз 2106 – (дут, дтож, давления масла, реле-прерыватель контрольной лампы стояночного тормоза)

Снятая комбинация приборов

1 – держатель

Cтрелками показаны патроны контрольных ламп и лампа освещения комбинации приборов (средняя вверху).

1. Осторожно отверткой снимите крышку гнезда радиоприемника на панели приборов или проволочным крючком либо отверткой снимите левый дефлектор системы отопления салона.

2. Отогните правый пружинный держатель 1 и вытолкните комбинацию приборов из гнезда. В случае повреждения правого держателя отогните левый, к которому можно подобраться рукой из-под панели приборов при снятом блоке предохранителей.

3. Отсоедините от комбинации приборов штепсельные колодки жгута проводов и гибкий вал привода спидометра, предварительно отвернув гайку крепления гибкого вала.

4. Установку комбинации приборов производите в обратном порядке.

ВНИМАНИЕ : При снятии комбинации приборов обратите внимание на то, как был проложен гибкий вал привода спидометра, и при установке комбинации приборов расположите гибкий вал по прежней трассе, не допуская его изгибов радиусами менее 100 мм.

Разборка и сборка комбинации приборов

1. Отогните скобы ранта и осторожно снимите его со стеклом и рамкой.

2. Отверните винты крепления шкалы спидометра, а затем с обратной стороны комбинации приборов отверните два винта крепления спидометра и снимите его.

3. Отвернув гайки крепления приборов к печатной плате и винты крепления шкал, можно снять указатели температуры охлаждающей жидкости и уровня топлива.

4. Сборка проводится в последовательности, обратной разборке.

5. После сборки необходимо запломбировать нижний винт крепления спидометра.

Методика поиска неисправностей приборов

Схема включения контрольных приборов

1 – датчик контрольной лампы давления масла; 2 – датчик указателя температуры охлаждающей жидкости; 3 – датчик указателя уровня и резерва топлива; 4 – контрольная лампа резерва топлива; 5 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 – контрольная лампа давления масла; 7 – указатель уровня топлива; 8 – комбинация приборов; 9 – указатель температуры охлаждающей жидкости; 10 – блок предохранителей; 11 – выключатель зажигания; 12 – генератор; 13 – аккумуляторная батарея; 14 – реле-прерыватель контрольной лампы стояночного тормоза; 15 – выключатель контрольной лампы стояночного тормоза; 16 – датчик уровня тормозной жидкости;

Схемы включения контрольных ламп заряда аккумуляторной батареи, дальнего света фар, габаритного света и указателей поворота даны ранее на рис. Схема соединений системы генератора , Схема включения наружного освещения , Схема включения фар и Схема включения указателей поворота .

Указатель температуры охлаждающей жидкости

1. Когда стрелка указателя находится постоянно в начале шкалы, то при включенном зажигании отсоедините провод от датчика указателя и соедините наконечник провода с массой.

2. Если стрелка отклонится, то неисправен датчик и его необходимо заменить.

3. Если стрелка не отклоняется, то выньте комбинацию из панели приборов, отсоедините колодку жгута проводов от правой (красной) колодки комбинации приборов и при включенном зажигании соедините штекер 2 (см. рис. Электрическая схема соединений комбинации приборов (вид сзади) ) красной колодки комбинации приборов с массой. Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик указателя с комбинацией приборов.

Электрическая схема соединений комбинации приборов (вид сзади)

1 – указатель температуры охлаждающей жидкости; 2 – лампа освещения комбинации приборов; 3 – контрольная лампа резерва топлива; 4 – указатель уровня топлива; 5 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 6 – контрольная лампа давления масла; 7 – контрольная лампа заряда аккумуляторной батареи; 8 – контрольная лампа указателей поворота; 9 – контрольная лампа наружного освещения; 10 – контрольная лампа дальнего света фар; 11 – диод защиты приборов; А – порядок условной нумерации штекеров в колодках комбинации приборов

4. Если стрелка не отклоняется, то замените указатель температуры или комбинацию приборов.

5. Когда стрелка указателя постоянно находится в красной зоне, то при включенном зажигании отсоедините провод от датчика. В случае неисправности датчика стрелка должна вернуться к началу шкалы. Если же она остается в красной зоне, то или провод замкнут на массу, или поврежден прибор.

6. Исправность прибора можно проверить, отсоединив колодку жгута проводов от правой (красной) колодки комбинации приборов. При включенном зажигании стрелка должна находиться в начале шкалы.

Указатель уровня топлива Методика проверки аналогична описанной выше . При этом надо иметь в виду, что к штекеру «W» датчика указателя присоединяется провод, идущий к контрольной лампе резерва топлива, а к штекеру «Т» – провод, идущий к самому указателю.

Если стрелка указателя находится постоянно в начале шкалы и не отклоняется после замыкания с массой наконечника провода, отсоединенного от штекера «Т» датчика, то проверьте прибор. Для этого снимите комбинацию приборов, отсоедините от нее правую (красную) колодку и при включенном зажигании соедините с массой штекер 1 красной колодки комбинации приборов. При исправном приборе стрелка должна отклониться до конца шкалы.

Когда стрелка указателя постоянно находится в конце шкалы, то исправность прибора можно проверить, отсоединив от указателя розовый провод (идущий к штекеру «Т» датчика). В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против отметки «0». Исправность прибора можно проверить, отсоединив колодку жгута проводов от правой (красной) колодки комбинации приборов. При включенном зажигании стрелка должна находиться в начале шкалы.

Проверка приборов

Указатель температуры охлаждающей жидкости

Тип прибора УК-191. Прибор действует вместе с датчиком ТМ-106. При сопротивлении датчика 1000–5000 Ом, стрелка должна находиться в начале шкалы, а при сопротивлении 98–110 Ом – в начале красного участка (при температуре указателя 20° С).

Указатель уровня топлива

Тип прибора УБ-191. Прибор применяется совместно с датчиком БМ-150, который устанавливается в топливном баке. Этим датчиком также включается контрольная лампа резерва топлива, когда в баке осталось 4–6,5 л бензина.

При сопротивлении датчика 285–335 Ом стрелка должна находиться в нача-ле шкалы, при сопротивлении 100–135 Ом – в середине шкалы, а при сопротивлении датчика 7–25 Ом – должна отклоняться в конец шкалы.

Спидометр

Спидометр типа СП-191 состоит из стрелочного указателя скорости движения автомобиля в км/ч и итогового счетчика пути в км, пройденного автомобилем.

Проверку спидометра следует производить, сравнивая его показания с эталонным. Данные для проверки приведены в табл. Данные для проверки спидометра .

Данные для проверки спидометра

Датчик температуры ваз 2106

проверка датчиков контрольных приборов ВАЗ 2106 – (дут, дтож, давления масла, реле-прерыватель контрольной лампы стояночного тормоза)

Датчик указателя уровня топлива (ДУТ) типа БМ-150 установлен в бензобаке и прикреплен к нему винтами.

Датчик уровня топлива имеет переменный резистор из нихромовой проволоки. Подвижным контактом резистора управляет рычаг с поплавком. На коротком конце этого рычага находится также подвижный контакт, включающий контрольную лампу резерва топлива, если в бензобаке осталось 4-б,5 л бензина.

При пустом бензобаке сопротивление датчика указателя уровня топлива должно быть 315-345 Ом, с бензобаком, наполненным наполовину, – 108-128 Ом, а при полном бензобаке – меньше или равно 7 Ом.

Датчик указателя температуры охлаждающей жидкости (ДТОЖ) типа ТМ-106 ввернут в головку блока цилиндров с левой стороны двигателя.

В датчике указателя температуры охлаждающей жидкости установлен терморезистор, изменяющий свое электрическое сопротивление в зависимости от температуры охлаждающей жидкости.

Данные для проверки датчика приведены в табл. 9.4.

Таблица 9.4 Данные для проверки датчика указателя температуры охлаждающей жидкости (ДТОЖ)

ЗАЗ 1102 Андриатика не металлик)) › Бортжурнал › приборы от ВАЗ-2106 (отчет)

Вообще идея родилась после того, как мне оч. сильно захотелось иметь тахометр у таврюхи, но тот который мне понравился на рынке стоил 2500 руб. я так прикинул и решил взять Б/у приборку от ваз-2106 за все 5 приборов отдал 1500 +200 руб за оригинальные белые шкалы.

Затем нужно было придумывать как их туда втулить, вместо стандартной, ну Отец особо долго не думал и помог слепить корпус(фото№2), затем я с отцом лепили простенький переходник для неё, но при первом подключении спалили 2 предохранителя.решено было искать электрика…в течении недели объездил всех…самый нормальный можно сказать послал меня.сказал что работа с проводкой 1 час = 200руб.за что был послан за три девять земель) двое взялись ну ничего не получилось, затем я все таки решился взяться сам ибо не хотелось просто потерять 1700руб.и сел сам подсоединять, мозг чуть не рванул но в течении двух дней все поставил и все работало! только вот бензин неправильно показывал, температура тоже немного больше, ну и стрелка давления масла вообще лежала(т.к. у тавра нет подобного датчика) горела токо лампочка.

полез в инет вычитал что нужен другой ДУТ(от старой нивы) и датчик температуры от ВАЗ (9-й модели)

для датчика масла нужен тройник от УАЗа.

все было куплено, установлено и ест=нно все работало

3 датчика подсоединены по схеме(фото№7) в паинте нарисовал))

еще были2 проблемы.

1. гайка тросика спидметра не подходила(таврийская больше)

-решил её установкой дополнительной скобы крепящейся к креплениям спидометра

2. тахометр показывал обороты неверно

— потопал в магазин и купил тахометр нового образца за пол цены у знакомых

Подскажите как установить доп. датчики !

Адрес: Орехово – Зуево Сообщений 29

Подскажите как установить доп. датчики !

Имеются 1) Электронный датчик 60мм. APEXI style. Давление масла. 2) Электронный датчик 60мм. APEXI style. Температура масла. 3) ПРОСТАВКА под маслянный фильтр. в ней 3 отверстия.

1) Если сенсор давления масла будет чуть ли не в притык с выпускным коллекторм. для него будет это не хорошо. ( в другое место не ставится. есть место только около выпускного коллектора. хотел возле крышки ГРМ но не влезит не как. слишком объемистый сенсор. двигатель. 4E-FE )

Если нельзя. тогда что посоветуете. ( только не нужно писать типо поставь на место где стоит штатный – это исключенно. )

2) Там 4 провода. 2 плюса. минус. сигнальный провод.

Это получается один ПЛЮС надо напряму к АКБ. второй ПЛЮС ( подключить провод, на который подается напряжение при повороте ключа ). МИНУС к АКБ. СИГНАЛЬНЫЙ провод к сенсору. так еще и сам СЕНСОР надо подключать к АКБ ( Я слышал что нельзя что бы при подключенном АКБ постоянно был в напряжении сенсор ).

Подскажите как правильно подключить. жду ваших ответов. советов.

Проверка датчиков приборов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Датчики приборов – это сокращённое их название, а полностью название звучит так: «Датчики контрольных приборов». Со временем любой датчик приходит в негодность и после чего его нужно заменить на новый, потому что без показаний которые дают датчики езда становиться менее комфортной.

Согласитесь не удобно же вить ехать и не знать сколько бензина осталось в баке, из-за того что датчик уровня топлива пришел в негодность. Поэтому чтобы такого не случалось, мы с вами сегодня разберём вопрос касающийся проверки датчиков приборов на работоспособность.

Примечание!
Для проверки датчиков, вам понадобятся: Мульти-метр с функцией «Омметр» и возможно небольшой набор основных гаечных ключей!

Какого типа устанавливались с завода датчики?
На большинство карбюраторных автомобилях ставились датчики по типу:

• БМ-150 – Это датчик который следит за уровнем топлива в автомобиле
• ТМ-106 – Такой датчик следит за температурой охлаждающей жидкости
• ММ393А – А этот датчик нужен для того, чтобы следить за давлением масла в системе
• ММ-120 – Благодаря этому датчику, загорается контрольной лампа давления масла.
• РС-492 – А это уже реле-прерыватель благодаря которому лампа ручника не горит а мигает.

Когда нужно проверят датчики на работоспособность?

Примечание!
Фотографии приборов для наглядности , показаны на примере от автомобиля ВАЗ 2106!

Каждый датчик нужно проверять по мере выходу его из строя, так например:

1. При выходе из строя датчика уровня топлива, указатель который показывает уровень топлива будет либо сильно врать, либо его стрелка вообще нечего показывать не будет.

2. При выходе из строя датчика температуры охлаждающей жидкости, произойдёт идентичная ситуация а именно указатель температуры двигателя будет либо врать, либо его стрелка вообще не будет работать.

3. При выходе из строя датчик указателя давления масла, произойдёт точно такая же ситуация как и датчиками которые приведены выше.

4. При выходе из строя датчик контрольной лампы давления масла, лампа будет либо постоянно гореть, либо она не будет выключаться вообще что приведёт вас в замешательство.

5. При выходе из строя реле-прерыватель контрольной лампы ручника, лампа которая сообщает то что машина стоит на ручнике будет постоянно гореть, а не мигать как это требуется.

Примечание!
Не во всех случаях при неправильной работе приборов виноваты лишь только датчики, иногда это могут быть и сами приборы которые неисправны, поэтому возьмите это себе во внимание!

Как проверить на работоспособность датчики контрольных приборов на ВАЗ 2101-ВАЗ 2107?

Проверка датчика указателя уровня топлива (ДУТ):

Этот датчик установлен в самом бензобаке он имеет переменный резистор, а резистор в свою очередь управляет рычаг с поплавком. На коротком конце рычага с поплавком расположен контакт, который и включает лампу резерва топлива если в баке при этом осталось бензина около «4-6.5 литров».

Далее для проверки датчика, подсоедините к нему выводы от мульти-метра и вследствие чего мульти-метр должен показать результат, который:

• При полностью опустошенном баке составит: «315-345 Ом».
• При заполненным наполовину составит: «-108, -128 Ом».
• И при полностью наполненном составит: «-7 или =7 Ом».

Проверка датчика указателя температуры охлаждающей жидкости (ДТОЖ):

Этот датчик находится внутри головки блока цилиндров а если быть более точным то он в неё ввёрнут, как показано на рисунке выше. Работа датчика заключается в следующем, в этом датчике установлен терморезистор который изменяет своё электрическое сопротивление в зависимости от температуры «ОЖ», и после чего данные от датчика подаются на указатель температуры.

Чтобы проверить датчик, подключите к нему мульти-метр и воспользуйтесь данными которые указывают на правильную работу датчика:

Примечание!
Чтобы вы приблизительно знали о том как проверить этот датчик на работоспособность, просмотрите видео-ролик который расположен чуть ниже:

Проверка датчика указателя давления масла:

Этот датчик преобразует давление которое находится в системе смазки в сопротивление электрической цепи и тем самым передаёт показания на указательный прибор который расположен на панели.

Датчик давления установлен на самом блоке цилиндров, поэтому если вы захотите его проверить то в таком случае вам придётся его снять и проверить на сопротивление основываясь на показаниях которые даны ниже:

Проверка датчика контрольной лампы которая следит за давлением масла:

Установлен этот датчик с левой стороны на блоке цилиндров. Для проверки датчика разомкните и после чего сомкните контакты при давлении «0,2-0,6 кгс/см.кв.». Если контакты размыкаются и смыкаются при таком давлении, тогда с датчиком всё в порядке.

Проверка реле-прерыватель контрольной лампы ручника:
Этот реле предназначен для прерывистого горения лампы ручного тормоза. Располагается он в подвешенном состоянии за провода за панелью приборов. Проверить реле очень просто, количество его включений в минуту и выключений при напряжении на реле от «10,8» до «15 В» и при температуре «-40 до +40 °C» должно быть около «60-120 раз».

Для проверки реле-прерывателя с помощью мульти-метра, в рабочем состоянии сопротивление его обмотки составит «26 Ом».

Примечание!
Этот реле ставился не на все автомобили, к примеру на «ВАЗ 2106» этот реле стали применять лишь в «1994 г», до этого реле-прерыватель не применялся. Поэтому при поднятии ручника контрольная лампа ручника горит постоянным светом!

Вопрос?
А каким образом вы проверяете датчики на работоспособность? (Ответ пишите в комментариях)

Что надо знать о датчике давления масла ВАЗ 2106: устройство, способы проверки и замена

Работоспособность двигателя любого автомобиля зависит от наличия моторной смазки и давления, создаваемого масляным насосом. Чтобы водитель мог контролировать эти важные параметры, на панели приборов «классики» ВАЗ 2106 установлен соответствующий указатель и аварийная лампа, вспыхивающая красным светом. Оба индикатора получают информацию от одного элемента, встроенного в двигатель, — датчика давления масла. Деталь простая и при необходимости легко меняется своими руками.

Назначение датчика контроля давления масла

Все движущиеся и трущиеся детали силового агрегата постоянно омываются жидкой смазкой, подаваемой шестерёнчатым насосом из поддона картера двигателя. Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Результат — капитальный ремонт с заменой подшипников коленчатого вала, цилиндро-поршневой группы и так далее.

Чтобы уберечь владельца машины от указанных последствий, в классических моделях «Жигулей» предусмотрен двухуровневый контроль над системой смазки двигателя, действующий по такому алгоритму:

1. После поворота ключа в замке и включения зажигания загорается красная контрольная лампа, сигнализирующая об отсутствии давления масла. Стрелка указателя стоит на нуле.
2. В первые 1—2 секунды после запуска мотора индикатор продолжает гореть. Если подача масла производится в нормальном режиме, лампа гаснет. Реальное давление, создаваемое насосом, стрелка показывает сразу.
3. При отключении двигателя, потере большого количества смазки или возникновении неполадок красный индикатор моментально загорается.
4. Если напор смазки в каналах мотора уменьшается до критического, лампочка начинает вспыхивать периодически.

Неисправности, ведущие к падению давления — поломка либо износ масляного насоса, полная выработка вкладышей коленчатого вала или пробой картера.

Главную роль в работе системы играет датчик — элемент, фиксирующий напор масла в одном из основных каналов двигателя. Индикатор и указатель — всего лишь средства отображения информации, передаваемой измерителем давления.

Расположение и внешний вид прибора

• элемент в виде круглого металлического бочонка с одной клеммой для присоединения провода (заводское название — ММ393А);
• вторая деталь — мембранный выключатель в виде гайки с контактом на торце (обозначение — ММ120);
• стальной тройник, куда прикручиваются вышеуказанные детали;
• уплотнительные бронзовые шайбы.

Большой «бочонок» ММ393А предназначен для измерения величины давления, «гайка» с клеммой ММ120 фиксирует его отсутствие, а тройник — это соединительный элемент, вкручиваемый в двигатель. Месторасположение датчика — на левой стенке блока цилиндров (если смотреть по направлению движения машины) под свечой зажигания №4. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К обоим контактам подключены провода, ведущие внутрь салона, к торпедо.

В более поздних моделях «классики» ВАЗ 2107 стрелка указателя на приборной панели отсутствует, оставлена лишь контрольная лампа. Поэтому используется урезанная версия датчика без тройника и большого бочонка.

Устройство и схема подключения

Задача мембранного выключателя, выполненного в виде гайки с клеммой, — своевременно замыкать электрическую цепь с контрольной лампой при падении давления смазки. Приборчик состоит из таких деталей:

• металлический корпус в виде шестигранника;
• контактная группа;
• толкатель;
• мембрана измерительная.

Элемент включён в цепь по простейшей схеме — последовательно с индикатором. Нормальное положение контактов – «замкнуто», поэтому после включения зажигания лампочка загорается. В заведённом моторе возникает напор масла, поступающего к мембране через тройник. Под давлением смазки последняя нажимает толкатель, размыкающий контактную группу, в результате индикатор гаснет.

Когда в двигателе возникает одна из неисправностей, вызывающих снижение напора жидкой смазки, эластичная мембрана возвращается в первоначальное положение и электрическая цепь замыкается. Водитель сразу видит проблему по вспыхнувшей «контрольке».

Устройство второго элемента — «бочонка» под названием ММ393А несколько сложнее. Главную роль здесь тоже играет упругая мембрана, соединённая с исполнительным механизмом — реостатом и ползунком. Реостат представляет собой катушку из хромоникелевой проволоки повышенного сопротивления, а ползунок — это подвижный контакт, перемещающийся вдоль витков.

Электрическая схема подключения датчика и указателя аналогична первой — реостат и прибор стоят в цепи последовательно. Алгоритм работы следующий:

1. Когда водитель включает зажигание, в цепь подаётся напряжение бортовой сети. Ползунок стоит в крайнем положении, а сопротивление обмотки — максимальное. Стрелка прибора держится на нуле.
2. После запуска мотора в канале появляется масло, поступающее через тройник в «бочонок» и давящее на мембрану. Она растягивается и толкателем двигает ползунок по обмотке.
3. Общее сопротивление реостата начинает снижаться, ток в цепи возрастает и заставляет отклоняться стрелку указателя. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

На снижение масляного напора датчик реагирует в обратном порядке. Усилие на мембране уменьшается, она отбрасывается назад и тянет за собой ползунок. Тот включает в цепь новые витки обмотки реостата, сопротивление увеличивается, стрелка прибора падает к нулю.

Видео: какое давление должен показывать исправный прибор

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Если при работающем двигателе загорелась «контролька», а указатель упал на ноль, ваше первое действие — немедленно заглушить мотор и не запускать до обнаружения проблемы.

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

Порядок проверки следующий:

1. Заглушите двигатель и дайте остыть до 50—60 °С, чтобы не пришлось обжигать руки во время работы.
2. Отсоедините от датчиков провода и выверните их ключом на 19 мм вместе с тройником. Учтите, в момент разборки из блока может вытечь небольшое количество масла.

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Если стрелка на шкале приборов показывает нормальное давление (в диапазоне 1—6 Бар), но при этом горит красная лампа, явно вышел из строя малый мембранный датчик ММ120.

• перегорела лампочка;
• обрыв проводки;
• пришёл в негодность малый датчик в виде шестигранника.

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

Замена производится путём откручивания большого или малого датчика гаечным ключом. Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью.

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.

Видео: как проверяется давление смазки манометром

Видео: замена датчика ВАЗ 2106

Функции и работа указателя

Назначение прибора, встроенного в торпедо слева от тахометра, — отображать уровень давления моторного масла, ориентируясь по датчику. Принцип действия указателя напоминает работу обычного амперметра, реагирующего на изменение силы тока в цепи. Когда механический реостат внутри измерительного элемента изменяет сопротивление, сила тока возрастает либо уменьшается, отклоняя стрелку. Шкала проградуирована в единицах давления, соответствующих 1 Бар (1 кгс/см 2 ).

Прибор состоит из следующих основных элементов:

• корпус круглой формы;
• стрелочный механизм с постоянным магнитом и обмотками;
• контрольная лампочка, присоединённая к соответствующему датчику отдельной линией;
• шкала с лампой подсветки;
• резистор компенсационный;
• соединительные провода с разъёмом.

Нулевые показания устройства соответствуют сопротивлению цепи 320 Ом. Когда оно снижается до 100—130 Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Указатель давления моторной смазки «Жигулей» — довольно надёжный элемент, ломающийся очень редко. Если стрелка не желает покидать нулевую отметку, то виновником обычно оказывается датчик. Когда вы сомневаетесь в работоспособности показывающего устройства, проверьте его простым методом: измерьте напряжение на контактах подключения масляного датчика ММ393А при заведенном двигателе. Если напряжение присутствует, а стрелка лежит на нуле, прибор следует поменять.

Система слежения за давлением масла ВАЗ 2106 с двумя датчиками и механическим указателем отличается простотой и надёжностью в работе. Невзирая на устаревшую конструкцию, автолюбители нередко покупают и ставят эти измерители на другие, более современные автомобили, оснащённые с завода лишь контрольным индикатором. Примеры — обновлённая ВАЗовская «семёрка», Chevrolet Aveo и Niva.

Проверка датчиков контрольных приборов ВАЗ 2101 1970-1985

Поделись с друзьями:

Датчик указателя давления масла

Датчик применяется на автомобилях ВАЗ-2103 и работает совместно с указателем давления масла УК-194, расположенным на щитке приборов. Тип датчика MM3-93A. Устанавливается на блоке цилиндров двигателя с левой стороны.

Датчик преобразует давление в системе смазки двигателя в сопротивление электрической цепи. Он имеет диафрагму 14 из бериллиевой бронзы, которая под действием давления выгибается и через рычажный механизм передвигает щетки переменного резистора 8, изменяя электрическое сопротивление датчика.

Корпус датчика — бронзовый штампованный. Для самоочищения отверстия в корпусе для прохода масла в него вставлен проволочный стержень 15. Диафрагма завальцована на корпусе. В центре диафрагмы припаян толкатель 16. Корпус с мембраной стянуты с крышкой стальным ободком. На крышке закреплены переменный проволочный резистор и механизм привода его щеток. Снаружи датчик закрыт стальным кожухом, завальцованным на корпусе.

Резистор 8 намотан нихромовым проводом на пластинке из стеклотекстолита. Начало обмотки закреплено на пластинке, а конец соединен со штекером, установленным на. кожухе 7 в пластмассовом держателе. Щетки соединены с массой.

Когда на диафрагму 14 действует давление, то она выгибается, толкатель 16 давит на промежуточный рычаг, а тот, в свою очередь, на рычаг щеток и, преодолевая натяжение возвратной пружины 10, поворачивает рычаг щеток относительно оси. Щетки передвигаются от начала обмотки резистора к концу. При уменьшении давления деформация диафрагмы уменьшается и возвратная пружина оттягивает рычаг щеток, возвращая щетки к началу обмотки.

Как проверить на работоспособность датчики контрольных приборов на ВАЗ 2101-ВАЗ 2107?

Проверка датчика указателя уровня топлива (ДУТ):

Этот датчик установлен в самом бензобаке он имеет переменный резистор, а резистор в свою очередь управляет рычаг с поплавком. На коротком конце рычага с поплавком расположен контакт, который и включает лампу резерва топлива если в баке при этом осталось бензина около «4-6.5 литров».

Далее для проверки датчика, подсоедините к нему выводы от мульти-метра и вследствие чего мульти-метр должен показать результат, который:

• При полностью опустошенном баке составит: «315-345 Ом».
• При заполненным наполовину составит: «-108, -128 Ом».
• И при полностью наполненном составит: «-7 или =7 Ом».

Проверка датчика указателя температуры охлаждающей жидкости (ДТОЖ):

Этот датчик находится внутри головки блока цилиндров а если быть более точным то он в неё ввёрнут, как показано на рисунке выше. Работа датчика заключается в следующем, в этом датчике установлен терморезистор который изменяет своё электрическое сопротивление в зависимости от температуры «ОЖ», и после чего данные от датчика подаются на указатель температуры.

Чтобы проверить датчик, подключите к нему мульти-метр и воспользуйтесь данными которые указывают на правильную работу датчика:

Примечание!
Чтобы вы приблизительно знали о том как проверить этот датчик на работоспособность, просмотрите видео-ролик который расположен чуть ниже:

Проверка датчика указателя давления масла:

Этот датчик преобразует давление которое находится в системе смазки в сопротивление электрической цепи и тем самым передаёт показания на указательный прибор который расположен на панели.

Датчик давления установлен на самом блоке цилиндров, поэтому если вы захотите его проверить то в таком случае вам придётся его снять и проверить на сопротивление основываясь на показаниях которые даны ниже:

Проверка датчика контрольной лампы которая следит за давлением масла:

Установлен этот датчик с левой стороны на блоке цилиндров. Для проверки датчика разомкните и после чего сомкните контакты при давлении «0,2-0,6 кгс/см.кв.». Если контакты размыкаются и смыкаются при таком давлении, тогда с датчиком всё в порядке.

Проверка реле-прерыватель контрольной лампы ручника:
Этот реле предназначен для прерывистого горения лампы ручного тормоза. Располагается он в подвешенном состоянии за провода за панелью приборов. Проверить реле очень просто, количество его включений в минуту и выключений при напряжении на реле от «10,8» до «15 В» и при температуре «-40 до +40 °C» должно быть около «60-120 раз».

Для проверки реле-прерывателя с помощью мульти-метра, в рабочем состоянии сопротивление его обмотки составит «26 Ом».

Примечание!
Этот реле ставился не на все автомобили, к примеру на «ВАЗ 2106» этот реле стали применять лишь в «1994 г», до этого реле-прерыватель не применялся. Поэтому при поднятии ручника контрольная лампа ручника горит постоянным светом!

Вопрос?
А каким образом вы проверяете датчики на работоспособность? (Ответ пишите в комментариях)

Электрооборудование ВАЗ 2101

Схема копейки по частям:

1 – фары 2101;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;
10 – подкапотная лампа;
11 – свечи зажигания;
12 – датчик контрольной лампы
давления масла;
13 – датчик указателя температуры охлаждающей жидкости;
14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик контрольной лампы уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя
ветрового стекла;
20 – регулятор напряжения;
21 – электродвигатель отопителя;
22 – лампа освещения вещевого ящика;
23 – добавочный резистор
электродвигателя отопителя;
24 – штепсельная розетка для
переносной лампы;
25 – выключатель контрольной лампы стояночного тормоза;
26 – выключатель сигнала торможения;
27 – реле-прерыватель укзателей
поворота;
28 – выключатель света заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель контрольной
лампы стояночного тормоза;
31 – реле стеклоочистителя;
32 — переключатель электродвигателя отопителя;
33 – прикуриватель;
34 – выключатели плафонов, расположенные в стойках задних дверей;
35 – выключатели плафонов, расположенные в стойках передних дверей;
36 – плафоны ВАЗ-2101;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – указатель температуры охлаждающей жидкости;
40 – контрольная лампа дальнего света фар;
41 – контрольная лампа наружного освещения;
42 – контрольная лампа указателей поворота;
43 – контрольная лампа заряда аккумуляторной батареи;
44 – контрольная лампа давления масла;
45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46 – указатель уровня топлива;
47 – контрольная лампа резерва топлива;
48 – лампа освещения комбинации приборов;
49 – переключатель света фар;
50 – переключатель указателей поворота;
51 – выключатель звукового сигнала;
52 – выключатель омывателя ветрового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик указателя уровня и резерва топлива;
57 – лампа освещения багажника;
58 – задние фонари;
59 – фонарь освещения номерного знака;
60 – фонарь света заднего хода

Электросхема в полный размер (для печати):

11.6.5. Проверка датчиков контрольных приборов

11.6.5.1. Датчик указателя уровня топлива

ОБЩИЕ СВЕДЕНИЯ

Тип датчика БМ-150. Он устанавливается в топливном баке и крепится к нему винтами.

Датчик имеет переменный резистор из нихромовой проволоки.

Подвижный контакт резистора управляется рычагом с поплавком. На коротком концеэтого рычага находится также подвижный контакт, включающий контрольную лампурезерва топлива, если в баке осталось 4-6,5 л бензина.

При пустом баке сопротивление датчика должно быть 315-345 Ом, с баком, наполненнымнаполовину — 108-128 Ом, а при полном баке — меньше или равно 7 Ом.

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр

Система тормозов 2101 имеет два контура, обеспечивающих независимый привод передних и задних тормозных механизмов колес. Оба контура приводятся в действие от одной педали, которая с помощью кронштейна крепится вместе с педалью сцепления к панели передка кузова.

Модификации автомобиля

ВАЗ-2101. Базовый советский седан ВАЗ-2101 с двигателем объемом 1.2 литра выпускал Волжский автозавод с 1970 по 1982 год.

ВАЗ-21011. Модернизированный в 1974 году автомобиль с двигателем объемом 1.3 литра и более презентабельным внешним видом.

ВАЗ-21012. Экспортная модификация с правым расположением рулевого колеса для стран с левосторонним движением.

ВАЗ-21013. Данную модель внешне полностью идентичную модели ВАЗ-21011, но с двигателем объемом 1.2 литра выпускали с 1977 года.

ВАЗ-21014. Модификация ВАЗ-21011 с правым расположением руля.

ВАЗ-21016. Автомобиль для правоохранительных органов, внешне идентична модели ВАЗ-2101, но с двигателем ВАЗ-21011.

ВАЗ-21018. Спецавтомобиль с 1-секционным роторным двигателем мощностью 70 лошадиных сил.

ВАЗ-21019. Очередная модель с роторным двигателем, на этот раз 2-секционным, мощностью 120 лошадиных сил.

Выключатель контрольной лампы включения ручного тормоза

Выключатель типа ВК-409 устанавливается на специальном кронштейне под рычагом ручного тормоза. На автомобилях ВАЗ-2103 такой же выключатель применяется и для включения контрольной лампы управления воздушной заслонкой карбюратора. Этот выключатель устанавливается под панелью приборов рядом с рукояткой управления воздушной заслонкой.

В корпусе 1 выключателя передвигается шток 41, на конце которого на пластмассовой изоляционной втулке закреплен подвижный контакт 40. Этот контакт пружиной прижимается к корпусу, соединенному с массой. Когда рычаг тормоза отпущен (тормоз выключен), он нажимает на шток 41 и отодвигает контакт 40 от корпуса, размыкая цепь контрольной лампы 43.

Похожие записи:

1. Видео как заменить датчик топлива на ваз 2107 инжектор: замена топливного датчика ваз 21074
2. Замена датчика температуры ваз 2101 своими руками
3. Замена датчика скорости лада xray: своими руками
4. Замена датчика скорости ваз 1111 ока своими руками: реальная максимальная скорость 11113
