Что означает «s» и «p», когда на батарее написано «2s2p», «3s1p»?
Что означает «s» и «p», когда на батарее написано «2s2p», «3s1p»?
По материалам: RC-Monster.com
Автор перевода: Владислав Ярополов.
Во-первых, для 2s/3s/4s — «s» означает последовательное соединение. Это количество ячеек в батарее, которые соединены последовательно, с целью получения общего напряжения батареи. Каждая ячейка обладает номинальным напряжением в 3,7 вольта, поэтому 2s = 7,4В, 3s = 11,1В, 4 s = 14,8В и т.д. При последовательном соединении емкость батареи равна емкости одной из составляющих индивидуальных ячеек. NiMH батареи состоят из последовательно соединенных элементов, поэтому вы можете провести сравнение, назвав 6-и элементную NiMH батарею NiMH батареей 6s.
Во-вторых, для 2s2p — «p» означает параллельное соединение. В отличие от традиционных NiMH батарей, LiPo батареи обычно соединяются параллельно в дополнение к последовательному соединению ячеек. Число перед «p» является количеством ячеек в батарее, соединенных параллельно, что увеличивает общую емкость батареи. Каждое «p» добавляет емкость, равную индивидуальной емкости одной ячейки в батарее. Эта концепция может показаться немного трудной для понимания, но мы попытаемся это разъяснить.
Например, возьмем батарею 2s2p 7,4V 6400 mAh. Батарея изготовлена из ячеек с напряжением 3,7В (одинаково для всех LiPo батарей) и емкостью 3200 mAh. 2s означает ДВЕ ячейки ПОСЛЕДОВАТЕЛЬНО, поэтому напряжение составит 3,7В * 2 = 7,4 вольта. 2p означает ЕЩЕ ДВЕ ячейки ПАРАЛЛЕЛЬНО с первыми двумя, добавляя емкость, равную емкости одной ячейки в батарее, поэтому емкость составит 3200 mAh + 3200 mAh = 6400 mAh.
Следовательно, 2s = 7,4 вольта и 2 p = 6400 mAh.
Батареи могут быть соединены вместе для увеличения напряжения, подобно тому, как мы соединяем две 6-и элементных NiMH батареи вместе, чтобы получить напряжение 14,4 вольта в E — Maxx. Две LiPo батареи 2s1p , соединенные последовательно, обеспечат напряжение в 14,8 вольт. Когда соединяем батареи последовательно или параллельно, важно удостовериться, что они имеют одинаковое начальное напряжение, т.е любая из батарей не разряжена больше, чем другая. Запомните, избыточный разряд может нанести постоянный ущерб емкости и эксплуатационным характеристикам батареи.
Как выбрать лучший LiPo (литий полимерный аккумулятор)
Как выбирать LiPo аккумулятор для квадрокоптера или других радиоуправляемых моделей?
Аккумуляторы для вашего квадрокоптера имеют несколько больше аспектов, чем просто то, как долго он будет держать ваше устройство в воздухе. Это руководство поможет вам узнать, на что стоит обращать внимание перед покупкой LiPo (литий полимерных аккумуляторов), и помочь вам решить, какая батарея подходит для вашего индивидуального стиля управления вашим устройством.
Напряжение и емкость являются наиболее важными факторами, которые необходимо учитывать, но вес и скорость разряда (также называемые «C») также важны.
Что стоит знать перед покупкой LiPo (литий полимерного аккумулятора)
Как мы знаем — не все батареи одинаковы. После распаковки самого большого подарка под елкой и установки «безымянных» батарей, которые поставлялись вместе с вашей игрушкой, гудение и звуковой сигнал, который отвлекает родителей, становится все тише, звук искажается, пока батареи больше не работают вообще. Мы довольно рано узнаем, что стоит потратить определенную сумму на батарейки хорошего качества, чтобы время с нашим любимым устройством не сокращалось с большой скоростью.
Таблица размеров батарей Lipo
Напряжение LiPo батареи (количество ячеек)
Номинальное напряжение элемента LiPo составляет 3,7 В, элементы соединяются последовательно для увеличения напряжения, количество элементов, используемых в упаковке LiPo, указывается числом, за которым следует буква «S». Таким образом, батарея 2S имеет 2 элемента, соединенных последовательно, чтобы создать аккумулятор 7,4 В, а 3S имеет 3 элемента, чтобы увеличить напряжение до 11,1 В. На данный момент наиболее распространенным напряжением для квадраторов является батарея 4S 14,8 В.
Вместимость LiPo (литий полимерный аккумулятор)
Емкость LiPo оказывает наибольшее влияние на время полета: чем больше емкость, тем дольше будет время полета от вашего корабля, но чем больше емкость, тем тяжелее будет батарея.
Поскольку LiPo является единственным самым тяжелым компонентом в вашем квадрокоптере, вы достигнете стадии, когда вы получаете убывающую отдачу, а батарея слишком тяжелая, чтобы ваш дрон мог нести ее эффективно.
Наиболее распространенная емкость для гоночных дронов с 5-дюймовыми пропеллерами составляет 1300 мАч, что, похоже, обеспечивает наилучший баланс между производительностью, временем полета и весом, но, конечно, есть и исключения.
Скорость разряда LiPo (литий полимерный аккумулятор) (рейтинг C)
Скорость разряда указывается числом, за которым следует буква «С», чем выше скорость разряда, тем лучше. Уровень разрядности показывает, насколько быстро вы можете безопасно разрядить аккумулятор. Более высокий рейтинг C означает, что вы будете использовать меньше входной сигнал дроссельной заслонки, чтобы ваш корабль завис, и это обеспечит большую силу тока для двигателей на полной скорости, делая ваше судно более быстрым и более резким.
Существует явление, известное как «провал напряжения» — чем выше ваш дроссельный газ, тем быстрее вы разряжаете батарею, но это истощение не является линейным. При очень высоком дросселе напряжение падает еще быстрее, но когда вы уменьшаете дроссель, напряжение восстанавливается, чем ниже значение C вашей батареи, тем более заметным будет падение напряжения, и тем дольше будет происходить повторное повышение напряжения,
При высоком значении C падение напряжения при очень высоком дросселе будет уменьшено. Я рекомендую 45C как минимум, чтобы летать медленно, пакет 75C будет лучше для общего использования, но чтобы получить максимальную отдачу от своего квадрокоптера, и особенно для гонок, вы должны смотреть на рейтинг C 80-100C и выше.
Примечание. Батареи с более высоким рейтингом С обычно немного тяжелее, чем аккумуляторы с таким же напряжением и емкостью.
Совет покупателям — некоторые производители раздувают цифры рейтинга C своих батарей, поэтому рекомендуется покупать их у надежного источника.
Важное замечание для покупателя — недобросовестные производители часто раздувают рекламируемые значения C своих батарей, поэтому настоятельно рекомендуется приобретать батареи известной марки у хорошего продавца.
Аккумуляторная химия
Аккумуляторы накапливают электрическую энергию, используя реакцию между различными химическими веществами, такими как свинец и кислота, — то, что используется для автомобильных аккумуляторов. Li-Po или литий — Полимеры имеют хорошую удельную мощность, они могут быть разных форм, а также имеют хорошую скорость разряда, что делает их идеальными для радиоуправляемых моделей.
Аккумуляторы не вечны
Как и пропеллеры, батареи LiPo являются расходным материалом, однако они должны прослужить дольше, чем ваши пропеллеры, если вы относитесь к ним хорошо! Существует внутреннее сопротивление — это то, что со временем убивает ваши батареи. Чем больше вы используете LiPo, тем больше увеличивается внутреннее сопротивление. Внутреннее сопротивление можно рассматривать как компонент в вашей батарее, который использует электрическую энергию, оставляя меньше энергии для ваших двигателей.
Чрезмерная зарядка и чрезмерная разрядка ваших батарей приведет к более быстрому увеличению внутреннего сопротивления, а также к тому, что ваши батареи будут полностью заряженными или разряженными (более 3,2 В на элемент) в течение продолжительных периодов времени, что также приведет к ускорению создания внутреннего сопротивления. Если вы не собираетесь летать завтра, я бы порекомендовал вам перезарядить / разрядить батареи до напряжения накопителя, которое для стандартных батарей LiPo, LiHv составляет от 3,7 до 3,95 В на элемент, большинство говорят, что 3,8 В для LiPo и 3,85 В для LiHv.
Обзор 4S (14,8 В) LiPo (литий полимерный аккумулятор)
Комплект из 4 ячеек / 4S (14,8 В) является наиболее распространенным на данный момент напряжением для полета практически любого дрона (за исключением микро> 120-мм рам). Это напряжение очень универсально и обеспечивает отличные характеристики для гонок и свободных полетов практически на любом квадрокоптере с использованием 2,5-дюймовых пропеллеров и более.
В настоящее время на рынке появляются компоненты, которые будут поддерживать напряжения 5S и даже 6S, но в настоящее время они довольно специализированы. Несколько лет назад 3S (11.1v) был самым распространенным, и есть некоторые, которые немного отстают от времени и полагают, что это напряжение лучше для начинающего пилота.
Тем не менее, кривая дроссельной заслонки может быть отрегулирована на вашем передатчике и / или контроллере полета (FC), так что при полном вводе ручки, ваша модель фактически не работает на полную мощность тяги.
Если вы чувствуете, что ваша модель 4S слишком быстра для вашего текущего уровня квалификации, вместо того, чтобы покупать пакеты 3S, вы можете отрегулировать настройки, чтобы замедлить ее до более управляемого темпа, а затем отменить или повторно отрегулировать эти настройки в время, чтобы увеличить тягу вашей модели, как вы чувствуете.
Лучшие пять батарей 4S для 5-дюймовых моделей
- Tattu R-Line 2.0, 1300 мАч 100C LiHv ~ 163 г
- Acehe Formula, 1300mAh 95C LiPo ~ 167 г
- Ahtech Infinity, 1500mAh 85C LiPo ~ 180г
- CNHL G + Plus, 1300 мАч, 100C LiPo ~ 169 г
- Max Amps 1450mAh 175C Графен ~ 184 г
Выбор одного из них — действительно сложный вызов, с таким широким ценовым диапазоном и отличным качеством. Я думаю, что если вы гонщик высшего класса, то пакет Max Amps 175C, вероятно, является лучшим для вас, но цена почти в два раза выше, чем у Tattu R-Line 2.0.
Это просто цена, которая поставила аккумулятор Max Amps в нижнюю часть списка, однако Tattu R-Line 2.0 широко признан одним из лучших гоночных аккумуляторов и он полностью заслуживает своего места на вершине списка, из-за его удивительной производительности.
Для пилотирования обычного дрона Infinity от Antech предлагает отличную производительность в сочетании с отличной низкой ценой. Если у вас ограниченный бюджет, CNHL 100C имеет хорошую цену и получает очень хорошие отзывы о своей производительности.
Обзор 3S (11,1 В) LiPo (литий полимерный аккумулятор)
Как я упоминал выше, до тех пор, пока несколько лет назад LiPo аккумуляторы 3S было наиболее распространенным напряжением, используемым в спорте, но по мере совершенствования навыков пилотов и совершенствования технологий мы видели внедрение совместимых с 4S частей, пока впоследствии более высокое напряжение не стало обычным явлением.
Как вы, наверное, поняли, большая часть — это балансирование, наиболее важными факторами для баланса являются тяга, создаваемая вашими моторами.
В наши дни аккумуляторы 3S LiPo обычно используются для небольших и легких моделей и двигателей. Модели, разработанные для напряжений 3S LiPo, обычно имеют особую причину использования блока 3S LiPo вместо 4S LiPo, а именно дополнительная тяга от батареи более высокого напряжения не будет показывать такого улучшения, как уменьшение веса батареи.
Конечно, есть исключения из каждого правила, здесь есть исключения: некоторые большие модели с 8-дюймовыми или большими опорами будут использовать батарею 3S LiPo большой емкости.
Помните, что с увеличением емкости увеличивается и вес отдельных ячеек, составляющих ваш пакет. Некоторые аппараты дальнего радиуса действия, предназначенные для оптимизации эффективности, пожертвуют дополнительным усилием от более высокого напряжения для увеличения емкости мАч.
Лучшие пять аккумуляторов 4S
- Tattu 450mAh 3S 75C LiPo ~ 42г
- RDQ серии 450mAh 80C LiPo ~ 46г
- Infinity 550mAh 70C LiPo ~ 53г
- CNHL Ministar 450mAh 70C ~ 49г
- Gaoneng GNB 550mAh 3S 80-160C LiPo 50г
Эти аккумуляторы 3S были выбраны, чтобы отразить текущую популярность микромоделей. Вы заметите, что вместимость аккумуляторов в этом списке ниже, чем в списке 4S выше, из-за ограниченного количества и небольших размеров.
Обзор 2S (7,4 В) LiPo (литий полимерный аккумулятор)
Аккумуляторы 2S LiPo обычно используются для квадрокоптеров с колесной базой от 100 до 120 мм, но в настоящее время существует довольно много аппаратов в этой размерной категории, которые успешно работают на напряжениях 3S и даже 4S.
Найти информацию о моделях, которые лучше всего работает с аккумуляторами 2S, на самом деле не так просто, поскольку аккумуляторы 3S и 4S меньшей емкости становятся все более распространенными. Некоторые ультра-микро-аппараты, такие как маленькие бесщеточные, которые часто используют одноэлементные пакеты (1S), теперь используют компоненты для поддержки обновлений до напряжения 2S.
Лучшие пять аккумуляторов 2S
- Gaoneng GNB 450mAh 2S 80-160C
- Tattu 300mAh 2S 45C
- Acehe 450mAh 2S 75C
- E-Flight 200mAh 2S 30C
- Turnigy NanoTech 250mAh 35-70C
ОБЗОР БАТАРЕИ 1S (3,7 В)
Пакеты 1S — это то, с чего многие из нас начинают работать на игрушечной модели. Есть много разных не брендированных типов батарей 1S и не все Li-Po одинаковы.
Некоторые из купленных мной пакетов 1S без названия работали нормально, другие с самого первого использования не обеспечивали достаточную мощность для поддержания квадрокоптера в воздухе. Из-за популярности Tiny Whoop в настоящее время существует много известных компаний, предлагающих высококачественные аккумуляторы 1S и относительно дешевые.
Большинство аккумуляторов, перечисленных здесь, доступны в стандартных Li-Po и Li-Hv, поэтому убедитесь, что ваше зарядное устройство и модель совместимы с вашим выбранным аккумулятором.
Лучшие пять аккумуляторов 1S
- GNB 1S 3,7 В 350 мАч 80-160C
- Tattu 1S 3,7 В 220 мАч 45-90C ~ 6,00 $
- Nitro Nectar 1S 3.7v 250mAh 30C
- Luminier 1S 3.7v 205mAh 25C
- Eachine 1S 3,7 В 260 мАч 45C
Аккумуляторы 2s 3s что это
В чем разница между LiPo аккумуляторами 2S, 3S или 4S?
Как я понимаю, цифра обозначает количество «банок» и от нее зависит вольтаж: 2S дает 7.4V, а 3S — 11.1V
Интересует же вот что, для каких целей нужны 3S липошки, в чем их преимущество? Взаимозаменяемы ли они с 2S на одном и том же регуле, и какие требования предъявляются к электронике (двигатель, ESC, зарядка) при использовании 3S?
Регистрация: 11.02.2013
Адрес: п.Образцово,Московская область.
Сообщений: 148
Эти банки — это вольтаж.А как правило при увеличении вольтажа увеличивается скорость.Надо смотреть в инструкции к регулю,сколько банок держит.Есть регули которые держат до 6s — Мамba monster.Но для дрифта он вообще не нужен,да и вообще впринципе.
Всмысле взаимозаменяемы?3s lipo дают больший ток и увеличивают скорость.Да и мощность помоему тоже.Например:При 2s — 40км;при 3s — 60км;4s — 70км;5s — 90km;6s — 120км к примеру!Можно использовать и 2 и 3s можно и больше,но еще раз говорю — все зависит от махимального входного вольтажа.При зарядке — смотря чем заряжаете.Есть ночники,есть крупные — IMAX например.Там обязательно нужно выбирать баланс!И скооллько s ну короче в инструкции все написано.
__________________
Куплю Энроут Эво.
Ездить прямо? — не не слышал!
Шасси:
HB cyclone TC
Himoto spahta
Б/к система:
Leopard 4370kv
Кузов:
Subaru Silver xrom
Гараж
присутствует
Регистрация: 21.04.2013
Адрес: Москва
Сообщений: 29
Спасибо. А как 2S и 3S соотносятся с перегревом двигателя и ESC ? Как я понял, если взять мотор и ESC, которые держат 3S, то на 2S они тоже будут неплохо ехать, при этом с меньшим риском перегрева? Или это не из этой оперы?
Какие бывают LiPo аккумуляторы? Руководство для начинающих пилотов дронов и коптеров
Коптеры «заправляют» литиевыми аккумуляторами, которые могут хранить и быстро выдать очень много энергии. В этом руководстве мы разберем маркировку LiPo аккумуляторов и посмотрим, как безопасно с ними обращаться.
Дисклеймер: вся информация на этой странице должна рассматриваться как совет, а не как руководство к действию. Вы сами должны убедиться в безопасности использования имеющихся аккумуляторов, используйте информацию из этой статьи на свой страх и риск.
Безопасны ли LiPo аккумуляторы?
LiPo аккумуляторы могут взорваться при перегреве (почему взрываются литиевые аккумуляторы?) Это произойдет только если вы будете обращаться с ними неправильно или когда они физически повреждены. Если вы обращаетесь с ними аккуратно, то ничего страшного не произойдет.
Какие литиевые аккумуляторы мне купить?
Возможно, вам неинтересна вся теория об аккумуляторах, и вы просто хотите знать, какие лучше брать? Вот списки аккумуляторов, которые я уже попробовал и которые я могу рекомендовать: лучшие 4S LiPo аккумуляторы, лучшие 6S LiPo аккумуляторы (англ).
Однако я рекомендую внимательно прочитать эту статью и разобраться с тем, как эксплуатировать литиевые аккумуляторы; безопасность превыше всего!
Что нужно знать про Литий-полимерные аккумуляторы?
Литий-полимерные аккумуляторы часто обозначаются как LiPo, у них высокая плотность хранения энергии, очень большие разрядные токи и небольшой вес, всё это делает их отличными кандидатами для использования в радиоуправляемых моделях.

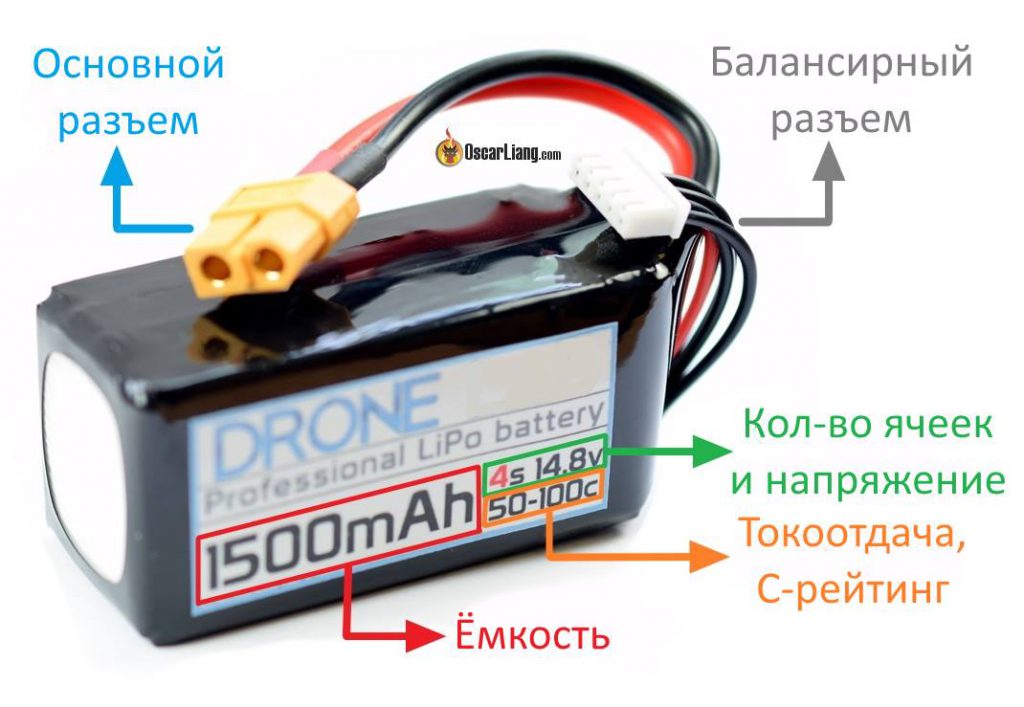

Прочитав эту статью до конца, вы разберетесь в основных характеристиках этих аккумуляторов.

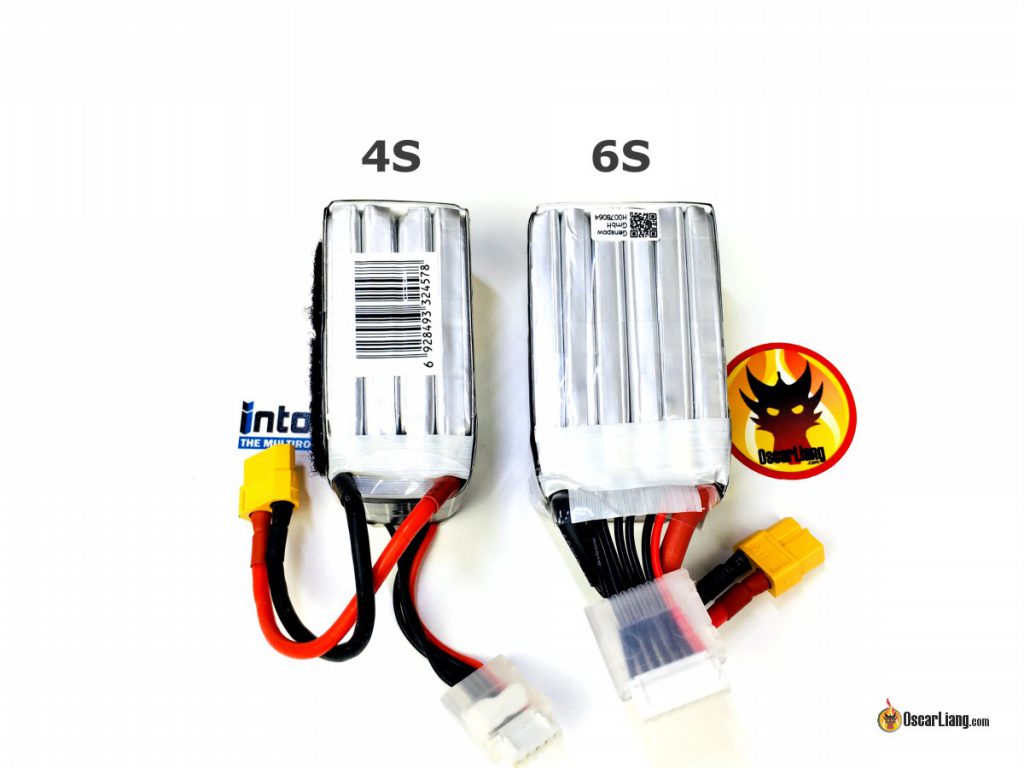

Напряжение и количество ячеек (S)
Lipo аккумуляторы, используемые в моделизме собраны из отдельных ячеек (банок), номинальное напряжение банки 3,7 В. Для получения более высокого напряжения их соединяют последовательно.
Обычно, вместо напряжения мы указываем количество банок — «S», из которых состоит аккумулятор.
1S = 1 банка = 3.7 В
2S = 2 банки = 7.4 В
3S = 3 банки = 11.1 В
4S = 4 банки = 14.8 В
5S = 5 банок = 18.5 В
6S = 6 банок = 22.2 ВНапример, аккумулятор с напряжением 14.8 В, мы можем назвать, четырех баночным или «4S».
Напряжение напрямую влияет на обороты бесколлекторных двигателей, следовательно, для увеличения скорости квадрокоптера вы можете использовать аккумулятор с бОльшим числом банок, если конечно мотор и регулятор оборотов (да и другая электроника) выдержат повышенное напряжение (вот тут можно почитать про использование 3S и 4S аккумуляторов на коптерах).
Но! аккумулятор с бОльшим числом банок, но той же емкости будет тяжелее, т.к. банок просто больше. Чтобы получить аккумулятор 4S 1000мА*ч, вы можете просто соединить последовательно два аккумулятора 2S 1000мА*ч или один 3S 1000 мА*ч и один 1S 1000 мА*ч.

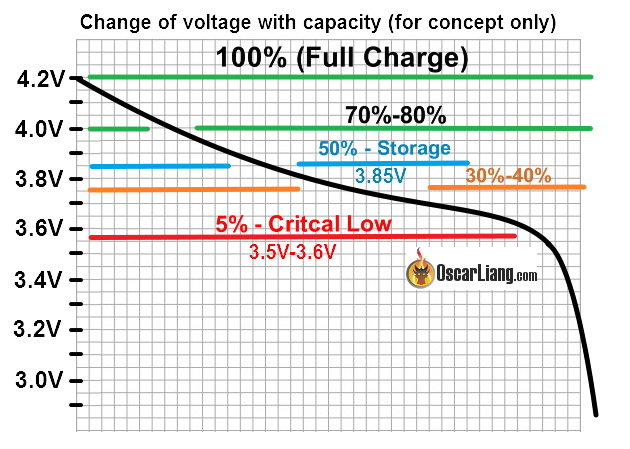

Номинальное напряжение литиевых аккумуляторов — 3.7 В. Однако это не то напряжение, которое выдает аккумулятор будучи полностью заряженным или полностью разряженным. Это число используется производителями и находится примерно посередине рабочего и безопасного диапазона напряжений, так что в этом есть какой-то смысл.
Lipo разработаны для безопасной работы в диапазоне напряжений от 3 В до 4.2 В. Разряд ниже 3 В может вызвать необратимые изменения, потерю емкости или даже повредить аккумулятор. Перезаряд выше 4.2 В опасен и, как правило, приводит к возгоранию аккумулятора.

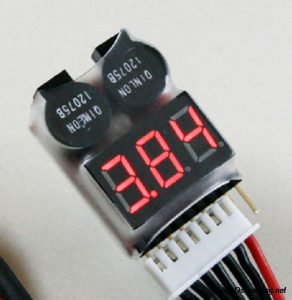

С целью увеличения срока службы, есть смысл прекращать разряд аккумулятора при напряжении 3,5 В. Например, для 3S макс. напряжение будет 12,6 В, а приземляться стоит при падении напряжения до 10,5 В (т.е. 3.5 В на банку).
Емкость литий-полимерного аккумулятора и его размер
Емкость измеряется в мА*ч (миллиампер в час). «мА*ч» по сути означает каким током нужно разряжать аккумулятор, чтобы он разрядился за 1 час.
Например, имеется аккумулятор 1300 мА*ч, потребуется ток 1,3 А чтобы разрядить его за 1 час. Если ток будет удвоен (т.е. 2,6 А), тогда время разряда сократится вдвое (1,3 / 2,6 = 0,5). Если разряжать током 39А, то аккумулятор разрядится за 2 минуты (1,3 / 39 = 1 / 30 часа или 2 минуты).
Увеличение емкости аккумулятора позволит увеличить полетное время, но вес и размер аккумулятора тоже увеличится. Нужно искать компромисс между емкостью и весом, которые влияют на полетное время и управляемость коптера. Возможно, вам будет интересно, я написал небольшое руководство по выбору оптимальной емкости аккумулятора (англ.) для более длительных полетов на коптере.
Увеличение емкости также позволит увеличить разрядный ток, подробнее читайте ниже.
На всякий случай замечу, что 1000 мА*ч = 1 А*ч.
Токоотдача, C-рейтинг
У современных LiPo аккумуляторов указываются C-рейтинг. Зная С-рейтинг и емкость аккумулятора можно вычислить безопасный максимальный разрядный ток аккумулятора.
Максимальный разрядный ток = C-рейтинг * Емкость
Например: аккумулятор 1300 мА*ч 50С будет иметь максимальный разрядный ток 65А
Иногда указывается два числа — постоянный ток (Continuous) и пиковый (burst). Пиковый рейтинг — это ток, который может отдать аккумулятор только кратковременно (ориентировочно 10 секунд).
Вот статья на английском, объясняющая важность C-рейтинга. Несмотря на то, что этот параметр очень важен, в наши дни ему не всегда можно верить (все врут (с) доктор Хаус, прим. перев).
Если C-рейтинг слишком маленький, то аккумулятору будет сложно выдать большую мощность и коптер будет летать менее резво. А слишком большим разрядным током можно даже повредить аккумулятор.
Если рейтинг больше, чем требуется, то вы не получите значительных преимуществ. Вместо этого аккумулятор будет тяжелее, а это мертвый вес для коптера, который уменьшит полетное время.
Основные, силовые разъемы
Логично, что разъем у аккумулятора должен подходить к разъему на коптере. Если коптера у вас еще нет, выберите один тип разъемов и используйте его везде.
Lipo аккумуляторы идут с 2 разъемами: балансирный разъем и основной, силовой разъем (за исключением аккумуляторов 1S, у них всего 1 силовой разъем). Существует несколько видов разъемов. Отличаются в основном по форме, весу и допустимому максимальному току.
Разъемы 1S аккумуляторов
Разъемы 1S аккумуляторов очень маленькие, а максимально допустимый ток не очень большой. Они в основном используются в коптерах с коллекторными моторами.
| LOSI | |
| Pico blade | |
| JST-PH |
Разъемы аккумуляторов 2S-6S
В этой категории аккумуляторов побольше видов разъемов, но не все здесь перечислены. Многие из них используются не часто, так что не стоит о них беспокоиться. Для мини коптеров самый популярный разъем это XT60.
Однако XT60 рассчитан на токи до 60А, а коптеры потребляют все больше и больше, так что скоро популярность обретут и другие разъемы.
| JST | В основном 2S | |
| XT30 | В основном 2S и 3S | |
| XT60 (желтые и черные) | В основном 3S и 4S | |
| XT90 | ||
| HXT-4mm | ||
| EC3 | ||
| EC5 | ||
| Deans (T) |
Балансирный разъем
Этот разъем используется для балансировки аккумулятора при заряде, т.е. для того, чтобы убедиться, что все банки заряжены одинаково.

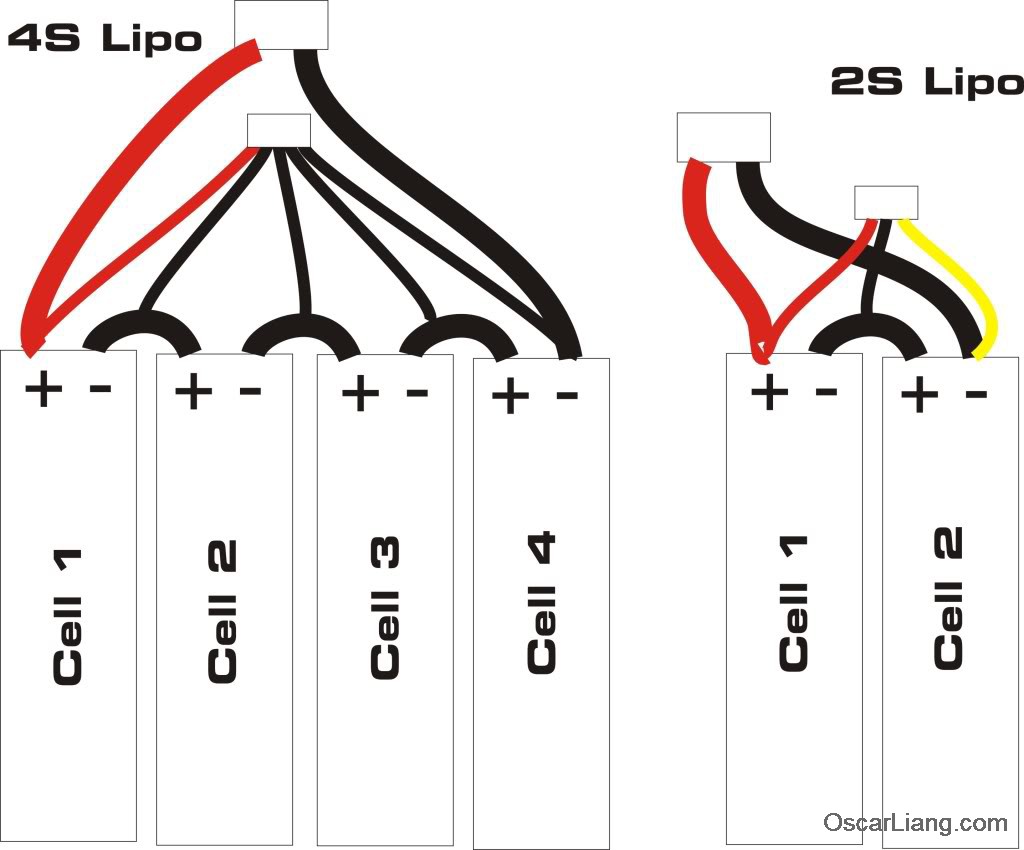

Количество проводов зависит от числа банок, 3 провода у аккумулятора 2S, при увеличении числа банок, количество проводов также увеличивается.
Внутреннее сопротивление
Внутреннее сопротивление (Internal resistance — IR) может рассказать, на сколько хорош аккумулятор. Чем ниже значение, тем лучше. Чем выше внутреннее сопротивление, тем меньше максимальный ток; а просадка напряжения больше. При этом больше энергии впустую тратится на нагрев и, следовательно, больше шансов перегреть аккумулятор.
Внутреннее сопротивление аккумулятора увеличивается по мере эксплуатации. Это необратимый процесс. Поэтому старые и часто используемые аккумуляторы уже не дают такого подрыва коптеру, их мощность просто недостаточна.
IR может отличаться у разных банок в аккумуляторе, и самое большое значение — это то самое бутылочное горлышко, которое ограничивает мощность. Для измерения внутреннего сопротивления можно использовать как специальные инструменты, так и современные зарядники, например, iSDT (обзор).
Подробнее про внутреннее сопротивление можно узнать из статьи про C-рейтинг (англ).
LiHV
LiHV — это разновидность Lipo аккумуляторов, HV обозначает High Voltage (высокое напряжение). Плотность энергии у них выше, чем у традиционных Lipo аккумуляторов, их можно заряжать до 4,35 В на ячейку. Однако отзывы об их живучести противоречивые, т.е. они могут деградировать быстрее чем обычные LiPo.
Как выбрать LiPo аккумулятор для коптера
Чтобы выбрать аккумулятор для коптера нужно составить список требований к нем: число банок, макс. разрядный ток и т.д.
Выясняем какой ток потребляет коптер

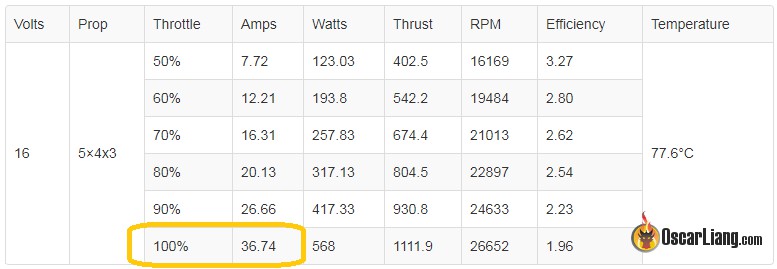

После выбора моторов и пропов для коптера, погуглите обзоры и найдите максимальный потребляемый ток этой винтомоторной группы. Например, я использую моторы с винтами 5040х3 и при 100% газа, потребляемый ток будет 36,7 А.
Ток, потребляемый четырьмя моторами при максимальном газе, будет 36.7 x 4 = 146.8 A. Если делать все по правилам, то нужно выбирать аккумулятор именно с таким макс. током. Я обычно скидываю 10%, т.е. 146.8*0.9 = 132.1A, делаю это исходя из условий, которые описаны ниже.
На сколько точны тесты тяги в статике?
Учтите, что в реальном полете, из-за набегающего потока воздуха, потребляемый ток обычно ниже, чем при тестах «в статике».
Ещё обратите внимание на то, что ток при 90% газа и 100% отличается очень сильно. Спросите себя, как часто я буду летать на 100% тяги, на сколько это важно?
Лично я большую часть времени летаю с тягой 40% — 80%, даже при рывке ток подскочит всего на несколько секунд.
Какой ток потребляют другие компоненты коптера?
На коптере, помимо моторов есть и другие потребители: приемник, полетный контроллер, светодиоды, FPV оборудование и т.д. Но, по сравнению с моторами, они потребляют очень мало, и поэтому этот ток обычно не учитывают. Или добавляют 1 — 2 ампера.
Выбираем оптимальную емкость аккумулятора для коптера
Зная размер коптера и требуемый C-рейтинг аккумулятора мы можем начать подбирать подходящий. Вот несколько примеров, зависимость емкости аккумулятора от диаметра пропов, лично исхожу из этих значений.
6″ — 1500 мА*ч — 2200 мА*ч
5″ — 1300 мА*ч — 1800 мА*ч
4″ — 850 мА*ч — 1300 мА*ч
3″ — 650 мА*ч — 1000 мА*ч
Скажем так, если вы собираете 5″ коптер, и хотите довольно легкую модель, я бы рекомендовал использовать аккумулятор с емкостью 1300 мА*ч (1,3 А*ч).
Исходя из имеющихся данных прикинем пиковый C-рейтинг:
Пиковый С = Макс. потребляемый ток / емкость
В нашем примере получается: 132,1 А / 1,3 А*ч ~ 102 С. Как правило производитель считает пиковым значением удвоенное нормальное значение, т.е. аккумулятор должен быть 102 / 2 = 51 С (минимум).
Влияние стиля полета на выбор аккумулятора
Если вы планируете часто летать с газом более 50%, то вам придется купить аккумуляторы с бОльшим рейтингом.
Вы должны учитывать то, что более важно именно вам: стиль полета, вес, и емкость аккумулятора. Хардкорные гонщики предпочитают очень легкие аккумуляторы, с емкостью достаточной только чтобы пройти гонку. У фристайлеров вес не самый главный критерий, им могут подойти более тяжелые аккумуляторы, чтобы увеличить полетное время.
Аккумуляторы каких фирм лучше всего брать?
Постарайтесь не брать безымянные (noname) аккумуляторы, выбирайте проверенные бренды. Также есть смысл повременить и не брать аккумы от новых малоизвестных фирм, подождать пока качество их продукции станет постоянным. У некоторых новых брендов по началу выходят 1-2 отличные партии аккумуляторов, а после появления положительных отзывов и хороших обзоров, они снижают качество для увеличения прибыли.
Acehe, Tattu, Turnigy, Dinogy, Infinity и т.д. — это хорошо известные бренды, проверенные временем (напомните мне, если я пропустил что-то хорошее).
Как заряжать Lipo аккумуляторы
Не покупайте первый попавшийся зарядник
Очень важно заряжать аккумуляторы подальше от легковоспламеняющихся предметов и материалов. Если заряжаете внутри помещения, то старайтесь это делать поближе к окну или двери, в случае пожара вы легко сможете выкинуть аккумулятор наружу.
Лично я заряжаю аккумуляторы положив их «ящик для патронов«, не доверяйте простым защитным сумкам, они не остановят огонь.
Не оставляйте заряжающиеся аккумуляторы без присмотра
Никогда! Все пожары, вызванные возгоранием аккумулятора, начались с того, что владелец вышел из комнаты. Во время заряда регулярно проверяйте температуру аккумулятора, если он стал горячим или начал плохо пахнуть, сразу отключайте зарядник. В обычных условиях заряжающийся аккумулятор не будет горячим.
Виды заряда
- Заряд с балансировкой (Balance charge). Зарядник оценивает напряжение каждой банки и может заряжать их по отдельности так, чтобы итоговое напряжение было у всех одинаковым. Это рекомендуемый и самый безопасный режим заряда литиевых аккумуляторов.
- Быстрый заряд (Direct или Fast Charge) — заряд производится через основные силовые клеммы аккумулятора, зарядное устройство не следит за напряжением на банках. Обычно такой заряд идет быстрее, но в результате можно получить разное напряжение на банках, а итоговый заряд не достигнет 100%.
- Режим хранения (Storage charge) — зарядник доводит напряжение на каждой банке до напряжения, при котором можно долго хранить аккумулятор, это примерно 3,8-3,85 Вольт на банку.
- Разряд (Discharge) — полный разряд аккумулятора (обычно зарядники разряжают значительно дольше, чем заряжают).
Зачем балансировать?
Все банки в аккумуляторе немного отличаются друг от друга. После разряда, вы скорее всего заметите, что у них немного разное напряжение.
Если мы будем заряжать разбалансированный аккумулятор напрямую, без контроля напряжения каждой банки, то некоторый из них в конце заряда будут иметь напряжение ниже 4,2 В (не полный заряд), но, что еще хуже — другие могут иметь напряжение БОЛЬШЕ 4,2 В. Как я уже упоминал, напряжение Lipo не должно превышать 4,2 Вольта, иначе банка становится опасной. Помните, перезаряд — это очень опасно!
Большинство современных зарядных устройств позволяют заряжать с балансировкой, и автоматически следят за перенапряжением.
Выбор зарядного устройства для Lipo аккумулятора
Существует несколько критериев выбора зарядного устройства, вот статья на английском. В ней описываются параметры устройств, и показывается как выбрать подходящий ток заряда.
От переводчика: топ 5 лучших зарядников и обзоры нескольких зарядных устройств:
- Обзор: умное зарядное устройство iSDT SC-620 500W
- Обзор зарядника с сенсорным экраном IMAX X150
Безопасность
Неправильная эксплуатация литиевых аккумуляторов может привести к пожару. Пожалуйста внимательно прочтите эти правила прежде, чем начинать использовать Lipo.
- Хватайте аккумулятор не за провода, а за сами банки, иначе можно выдрать провода в месте пайки (особенно легко вырвать провода к балансирному разъему, и ими же закоротить банки, прим. перев)
- Не заряжайте аккумуляторы сразу после использования, дайте им время остыть
- Рекомендуется заряжать током 1С или даже меньшим (подробнее про это в статье про выбор зарядного устройства, англ)
- Никогда не используйте и не заряжайте поврежденные, вздутые аккумуляторы
- Проверяйте параметры заряда — число ячеек (банок)
- Не перезаряжайте аккумуляторы, обычно об этом заботится зарядник, но не плохо иногда проверять напряжение вольтметром
- Не оставляйте аккумуляторы на солнце
Параллельная зарядка
Параллельная зарядка — это не самый безопасный способ заряда Lipo аккумуляторов, но, вероятно, самый быстрый для хоббийщиков. Этот способ позволяет заряжать сразу несколько аккумуляторов, вместо последовательного заряда по одному. Однако все это вы делаете на свой страх и риск.
Подробнее читайте в отдельной статье (англ).
Заряжаем аккумуляторы 1S
Заряд 1S аккумуляторов немного отличается от заряда больших аккумов. Вы скорее всего заряжаете несколько аккумуляторов 1S параллельно, используя плату для параллельной зарядки. Но я нашел хороший и более быстрый способ зарядки — самодельный кабель для сборки нескольких 1S аккумуляторов последовательно, для получения одного аккумулятора 3S, 4S или даже 6S.
Советы по использованию Lipo аккумуляторов
Как измерять напряжение аккумулятора?
Важно иметь возможность измерять напряжение на каждой банке по отдельности, оно должно быть примерно на одном уровне; для этого можно купить любой дешевый тестер аккумуляторов. Если на какой-то банке напряжение ниже, чем на остальных (это и есть разбалансировка), то возможно именно с этой банкой есть проблемы, поэтому обязательно отбалансируйте аккумулятор при следующем заряде.
Рабочая температура
LiPo аккумуляторы лучше всего работают при температуре 30 — 60 градусов по Цельсию.
Низкая температура сильно ухудшает характеристики аккумуляторов: уменьшается максимальный разрядный ток и емкость. Обычные характеристики полетов в зимний период времени: «уменьшилось полетное время», «нет мощи», «нет рывка», «большое падение напряжения».
Так что перед важным полетом, для улучшения характеристик, лучше подогреть аккумуляторы до 30-35 градусов (хотя бы просто положите их в карман) ��
Помимо низкой температуры, литиевые аккумуляторы не любят и высокую. При температуре 60 градусов и выше они начинают взбухать, и могут даже загореться.
Когда приземляться?
Самый часто задаваемый вопрос от новичков: «при каком напряжении аккумулятора лучше приземляться?». Я бы сказал при напряжении 3,5-3,6 Вольт. Литиевые аккумуляторы нельзя разряжать до 0, в них всегда должна оставаться какая-то энергия.
График ниже это объясняет. По мере разряда, напряжение на аккумуляторе падает не линейно (черная линия), оно резко падает в районе 3,5-3,6 вольт на банку. И если вы все еще не приземлились, риск переразряда аккумулятора сильно увеличивается.
Перезаряд аккумулятора вызовет необратимые изменения в аккумуляторе и сократит срок его службы.
Как хранить литиевые аккумуляторы?
Если вы планируете довольно долго не использовать аккумуляторы (неделю или больше), то нужно:
- перевести их в режим хранения, напряжение 3,8-3,85В на банку
- убрать их в специальный защитный пакет
- хранить при комнатной температуре
При напряжении 3,8-3,85 Вольт, емкость аккумулятора примерно составляет 40-50%, и это наиболее стабильное состояние аккумулятора. Вот почему все новые аккумуляторы приходят наполовину заряженными.
Долгое хранение полностью заряженных аккумуляторов не только не безопасно, но еще и ведет к их деградации. Если вы летаете каждые несколько дней, то это не проблема.
LiPo Safe Bag (огнестойкие пакеты для литиевых аккумуляторов)
Lipo safe bags — нужны всем! Их можно использовать как для хранения, так и для заряда аккумуляторов. Они специально разработаны для того, чтобы сдержать огонь при воспламенении аккумулятора.
Что делать с переразряженными аккумуляторами?
Если аккумулятор разряжен слишком сильно, в нем происходят необратимые изменения, которые сильно ухудшают его характеристики. Однако, если вы достаточно быстро сможете зарядить посаженный аккум, то скорее всего ничего страшного с ним не случится.
Частенько зарядники отказываются заряжать переразряженные аккумуляторы. Мой совет — выкинуть такие аккумуляторы. Однако есть несколько способов попытаться оживить их (англ), но их использование — на ваш страх и риск.
Путешествуем с LiPo
Большинство авиакомпаний и аэропортов разрешают проносить литиевые аккумуляторы в качестве ручной клади. Пара моментов, которые лучше учесть заранее:
- проверьте правила перевоза Lipo аккумуляторов в выбранной авиакомпании
- не сдавайте аккумуляторы в багаж
- держите аккумы в режиме хранения
- замотайте разъемы изолентой и храните их в огнестойких защитных пакетах
- никогда не путешествуйте с поврежденными аккумуляторами!
Что делать, если аккумулятор загорелся/задымился?
- Не паниковать, отсоединить все разъемы
- Наиболее эффективный и экономичный способ — закопать в песок
- Просто ждите пока прогорит и остынет, старайтесь не дышать дымом
- НЕ ИСПОЛЬЗУЙТЕ ВОДУ
Утилизация литиевых аккумуляторов
Когда утилизировать?
У литиевых аккумуляторов ограничено количество циклов эксплуатации, каждый раз, когда вы заряжаете и разряжаете аккумулятор он проходит один цикл. Постепенно аккумулятор теряет возможность выдавать большие токи (возрастает внутреннее сопротивление) и падает емкость. Говорят, что обычный LiPo аккумулятор живет более 300 циклов, если, конечно, за ним следить как следует (см. правила выше). Но в моем случае — будет чудо, если я его не разобью к тому времени ��
Нет четкого критерия, когда наступает пора утилизировать, но лично я избавляюсь от аккумулятора, когда он уже не дает «рывка» при даче газа, а внутреннее сопротивление постоянно растет (это хороший показатель здоровья аккумулятора).
Вздутые и поврежденные аккумуляторы я утилизирую сразу же.
Вот статья, в которой я подробно рассказываю когда их стоит утилизировать (англ).
Как утилизировать?
Старые и поврежденные аккумуляторы нужно правильно утилизировать. Более подробно читайте в статье про утилизацию. Подчеркну: никогда не прокалывайте аккумуляторы! От этого они загораются!
FAQ
Опасны ли вздувшиеся аккумуляторы?
Да, их использование небезопасно.
Почему они вздуваются?
Потому что банки герметично закрыты и газу некуда выйти. Как правило они вздуваются при физическом повреждении и при неправильной эксплуатации, что вызывает повышенное выделение газа.
Можно ли сдуть вздувшиеся аккумуляторы?
Нет, это необратимый процесс. Лучше правильно их утилизировать.
Как избежать вздутия?
- Не переразряжайте — используйте вольтметры, сирены и прочите предупреждающие системы
- Не перегревайте, не оставляйте их на солнце, или рядом с источником тепла
- Никогда не перезаряжайте — правильно настройте зарядник, следите за аккумуляторами в процессе заряда
- Храните правильно, как описано выше
Нужно ли «раскачивать» аккумуляторы?
Раскачка аккумуляторов — спорная тема. Идея в том, что для новых аккумуляторов нужно провести несколько циклов медленного заряда и разряда, прежде чем полноценно использовать их. Лично я пробовал так поступать, но не заметил разницы.
Прочие термины, относящиеся к литиевым аккумуляторам
- напряжение отсечки (cut-off voltage) или напряжение полностью разряженного аккумулятора — 3,0 В
- Один цикл — это заряд и разряд аккумулятора. Время жизни аккумулятора определяется числом допустимых циклов заряд/разряд
- Уровень заряда или в англ. state of charge — оставшаяся энергия, от 0 до 100%
- Burst C-rating — пиковый C-рейтинг — определяет максимальный разрядный ток на короткий промежуток времени (порядка 10 секунд)
Подведем итоги
Надеюсь, в этой статье вы нашли что-то полезное. Однако, я не утверждаю, что это всё что вам нужно знать. Вперед, к новым знаниям!
История измерений
- Февраль 2017 — первая версия статьи
- Август 2017 — добавлен раздел про выбор аккумуляторов
- Сентябрь 2018 — добавлен раздел про безопасность аккумуляторов
- Май 2019 — обновлены разделы про число банок, внутреннее сопротивление и «как заряжать»
Какие бывают LiPo аккумуляторы? Руководство для начинающих пилотов дронов и коптеров : 2 комментария
- Владимир18.04.2020 в 16:56 А как же аккумы cnhl и gnb?
- Новиков Александр Автор записи 19.04.2020 в 14:16 А что с ними?
