13.24 Снятие стартера

Так как мощный стартер дизеля должен развивать значительный крутящий момент, то он снабжен дополнительно, в крышке со стороны коллектора, креплением (3).

Исправность стартера можно проверить только в снятом состоянии. Стартер также необходимо снимать для замены щеток или для проверки магнитного переключателя. Прежде чем Вы отсоедините показанные на рисунке электрические соединения (1 — главный электрический провод; 2 — провод магнитного переключателя), отсоедините провода от массы аккумуляторной батареи, иначе при отсоединении вышеуказанных кабелей может возникнуть опасное искрение.

1. Отключите провод массы от клеммы аккумуляторной батареи. Приподнимите автомобиль спереди и зафиксируйте.
2. Пометьте главный электрический провод и отсоедините его от стартера.
3. Отсоедините провод (пометьте) от магнитного переключателя.
4. Открутите держатели проводов стартера.
5. Двигатель типа «С»: если имеется, снимите пластину термической защиты.
6. Открутите крепление стартера (3 болта), при этом пометьте расположение центровочной гильзы.
7. Если установлена, то снимите заднюю опору стартера.
8. Снимите стартер с двигателя и выньте под автомобилем из моторного отсека.
9. Двигатель типа «F»: снимите корпус воздушного фильтра.
10. Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
11. Снимите крышку стартера (если установлена).
12. Снимите заднюю опору стартера.
13. Выньте стартер снизу из моторного отсека.
14. 16-клапанный двигатель: снимите термическую защиту выхлопа (2 болта).
15. Выкрутите 3 болта крепления стартера. При этом пометьте расположение центровочной гильзы.
16. Снимите правовое переднее колесо.
17. Снимите усиление выпускного коллектора глушителя с корпуса двигателя (2 болта).
18. Снимите заднюю опору стартера (3 болта) и снимите стартер с двигателя.
19. Выньте стартер из моторного отсека с правой стороны выше тяги рулевой трапеции.

Снятие магнитного переключателя

Нельзя разбирать испорченный магнитный переключатель стартера, его надо заменять целиком.

1. Снимите стартер и зажмите его в тисках с защитными щечками.
2. В зависимости от типа стартера отпустите 2 и, соответственно, 3 болта во фланце магнитного переключателя стартера.
3. Открутите электрическое соединение со стартером и отцепите тягу магнитного переключателя от пусковой вилки.
4. Выньте магнитный переключатель из стартера.
5. При сборке ушко тяги магнитного переключателя смажьте высокотемпературной смазкой (например, Liqui Moly 320) и прикрепите к пусковой вилке.
6. Следите за правильным расположением возвратной пружины, а затем установите корпус магнитного переключателя на место и затяните его болтами.

Замена щеток стартера

Если стартер отказывается работать, то, возможно, щетки только заклинены (если они не изношены до минимального размера). Для замены Вам потребуется мощный паяльник минимум на 150 Вт. Если у Вас его нет, то надо обратиться в автомастерскую к автомобильному электрику, при этом снимая и устанавливая стартер самостоятельно. Там Ваш стартер, кроме того, будет проверен на наличие механических и электрических неисправностей.

1. Снимите стартер.
2. В зависимости от типа стартера, снятие щитка коллектора (распорный болт) осуществляется по-разному.
3. После снятия щитка коллектора отсоедините провод угольных щеток от держателя.
4. Выньте угольные щетки с нажимными пружинами из направляющих держателя.
5. В случае необходимости почистите щетки и направляющие тряпкой, смоченной в бензине.
6. Проверьте угольные накладки на износ. Если они сточены до своей минимальной длины 7 мм и менее, то их необходимо заменить в комплекте.
7. В зависимости от типа стартера новые щетки (в любом случае четыре) необходимо либо прикрутить, либо припаять к проводу старых щеток. Для этого разрежьте провод старой щетки посередине между местом подключения и угольной щеткой.
8. Зачистите свободный конец медного провода и обратите внимание, чтобы новое соединение было хорошо спаяно и не образовалось утолщения на проводе при пайке и он не затвердел, прижмите новую щетку как можно плотнее к месту пайки.
9. Перед сборкой проверьте, не заклинены ли угольные щетки в их направляющих на щеткодержателях.

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Изношенный таким образом стартер не стоит ремонтировать собственными силами — лучше всего предоставить это специалистам (Bosch) или купить новый.

Стартер — снятие и установка

Предостережение. Если аудиосистема в Вашем автомобиле снабжена защитой от кражи, перед отключением аккумулятора убедитесь в том, что Вы знаете код разблокировки.

2. Снимите входной воздуховод и воздухоочиститель (см. главу 4).

4-цилиндровый двигатель

3. Снимите кронштейн, соединяющий впускной коллектор со стартером.

V-образный двигатель с автоматической трансмиссией

4. Отсоедините от рычага трансмиссии трос переключения режимов (см. главу 7Б).

5. Разъедините электрические разъемы датчика положения дроссельной заслонки, датчика детонации, распределителя зажигания, жгута проводов форсунок и прочих провалов, которые могут помешать снятию стартера. Сдвиньте провода в сторону.

6. Снимите кронштейн троса переключения режимов коробки передач (см. главу 7Б).

Все модели

7. Пометьте и отсоедините провода от стартера. Отцепите от старт ера асе про ноля, которые на нем закреплены.

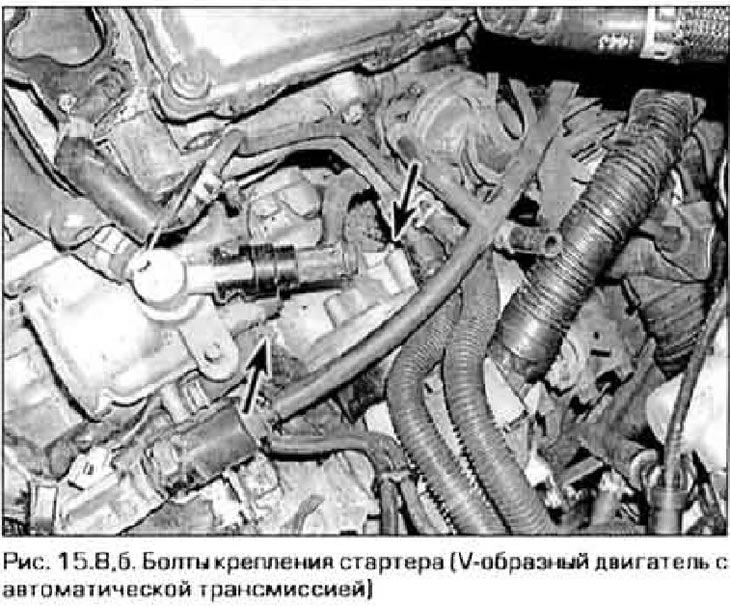

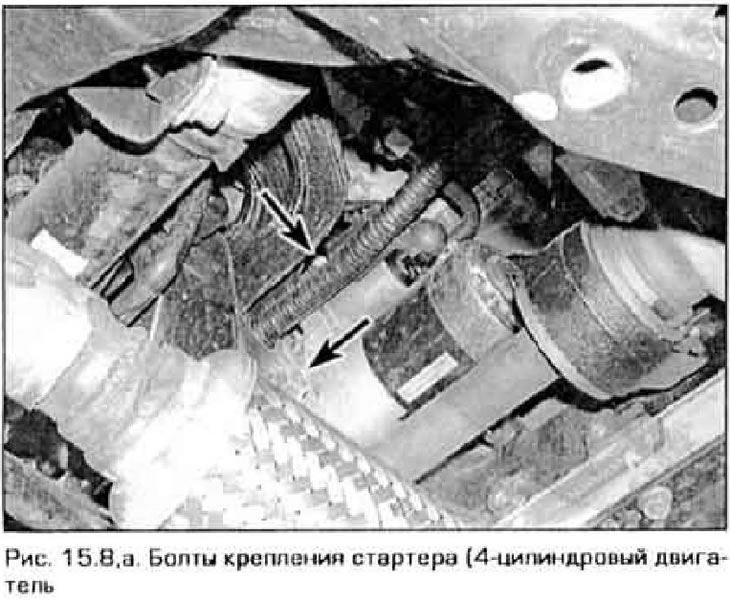

8. Отверните болты крепления стартера (рис. 15.8,а,б) и снимите его с двигателя.

9. Установите стартер в обратной последовательности.
