Схема подключения по цветам проводов на магнитоле
Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.
- 1 Меры предосторожности
- 2 Варианты устройства автомагнитолы
- 3 Обозначение проводов по цветам
- 4 Подключение автомагнитолы
- 4.1 Подключение колонок
Меры предосторожности
Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:
- Поломке магнитолы;
- Ухудшению качества звука;
- Короткому замыканию проводки;
- В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.
Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.
Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.
Варианты устройства автомагнитолы
Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.
Исходя из этого, может возникнуть одна из трех ситуаций:
- Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
- Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
- Последний вариант: провода не выведены в один разъем или их вовсе нет.
Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.
Обозначение проводов по цветам
Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.
- Минус аккумулятора – черный;
- Плюс аккумулятора – желтый;
- Плюс зажигания – красный;
- Левый передний динамик – белый и белый с полосой;
- Правый передний динамик – серый и серый с полосой;
- Левый задний динамик – зеленый и зеленый с полосой;
- Правый задний динамик – фиолетовый с фиолетовой полосой;
- Антенна – синий;
- Усилитель – синий с полосой.
Подключение автомагнитолы
При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.
Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.
Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.
Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?
Подключение колонок
Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.
Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.
Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.
Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.
Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.
Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.
Сергей :
У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.
Андрей :
Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.
валентин :
Подскажите,почему у меня при включеии габаритов выключается автомагитола?
Виталий :Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).
Александр :
Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!
Виктор :
Сколько ампер предохранитель в магнитоле FUSIOL
Михаил :
Обычно стоят либо 10 либо 15.ампер
александр :Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов
Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.
Инструкция по подключению магнитолы Kenwood
Подключить автомагнитолу Kenwood несложно, если разобраться в принципах работы устройства. Тем более, если подключением будет заниматься человек, не имеющий опыта. Инструкция к оборудованию дает подробное описание установки, настройки и т. д. Дальнейшая эксплуатация магнитофона Кенвуд тоже описывается.
Способы подсоединения Kenwood RD360
Первым делом важно правильно подсоединить провода, имеющиеся на оборудовании с предназначенными автомобильными проводами. В руководстве есть подробная схема с расшифровкой каждого проводка, штекера и разъема. По их цветам и предназначениям. Существует не один способ подключения Кенвуд, а несколько.
Разберем каждый вариант.
- Подключить автомагнитолу Kenwood Rd360 можно по стандартному методу. Здесь положительный штекер «К» соединяется с «А-7» в разъем ISO. А положительный «Ж» к «А-4».
- Чтобы воспользоваться вторым вариантом необходимо «А-7» подсоединить к штекеру «Ж». А «А-4», соответственно, соединить с «К». Получится противоположный стандартному способ.
- В третьем случае «А-4» не следует подключать вообще. А «Ж» соединяется с «А-7». Можно сделать еще по-другому: к «Ж» «А-7» и «А-4». А «К» оставить без изменений.
- Метод распиновки. Этот вариант тоже описан в инструкции. Можно воспользоваться схемой распиновки, предварительно в ней разобравшись. Там представлена понятная таблица соответствия штекеров и проводков. А также указаны функции того или иного соединения.
Подключение AUX
AUX — это соответствующий вход в звуковую программу. И подключить AUX к магнитоле Kenwood необходимо отдельно, после подсоединения и установки техники.
Произведите следующие действия:
- Нажав команду SRC, устройство переведите в ожидающий режим.
- Кнопку MENU надо нажать и удерживать до тех пор, пока система не активизируется.
- Прокрутите меню, используя правую ручку для управления. На дисплее должно появиться «вход AUX выкл.»
- Нажмите на эту же ручку. На дисплее появится «AUXON».
- Выйдите из меню кнопкой MENU.
В завершении нажмите команду SRC, выберите вход АУКС. Можно пользоваться функцией АУКС. Таким образом, подключить ее к магнитоле Kenwood тоже не составит труда.
Начало использования устройства
После подсоединения и первого включения, необходимо настроить автомагнитолу Кенвуд. Все функции программы и процесс их настроек есть в руководстве.
Если вы не уверены в правильности подключения, лучше позовите опытного человека. Он исправит имеющиеся недочеты в подсоединении. Так как если включить Кенвуд при неправильно соединенных проводках, можно остаться не только без музыки в авто, но и лишиться магнитофона.
Грамотная установка оборудования «в карман» тоже имеет не маловажное значение. Оно должно прочно держаться, чтобы в процессе езды не выпало и не повредилось.
Стоит проверить, нет ли внутри конструкции каких-либо посторонних металлических предметов. При обнаружении их следует вынуть. Так как функционирование техники может прекратиться из-за короткого замыкания.
В случае появления дыма, Кенвуд надо отключить. Полностью отсоединить от питания. Вынуть из места вставки и устранить проблему.
Не монтируйте автомагнитолу в места, не предназначенные для этого. Она будет мешать водителю управлять машиной. Никакие устройства в салоне не должны ухудшать обзор и отвлекать водителя.
Как включить аукс на магнитоле kenwood
Для включения входа следует нажать кнопку, направленную вверх. На дисплее автомагнитолы должна отобразиться строка AUX 1. После этого надо выключить питание, а затем вновь включить и перебиранием источников проверить, стал ли доступен дополнительный аудиовход.
Как подключить телефон к магнитоле через AUX кабель?
- Один конец кабеля вставляем в AUX вход на магнитоле, а второй в 3.5 mm выход на телефоне.
- Магнитолу переключаем в режим AUX.
- На телефоне включаем музыку и слушаем ее в своем автомобиле.
- Управлять воспроизведением музыки можно только на телефоне.
Как включить AUX в машине?
Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы.
Как сделать AUX на магнитоле пионер?
Способ, как подключить AUX на магнитоле Pioneer, зависит от ее модели.
…
нажать кнопку SRC.- выключить плеер с помощью клавиши SRC;
- 2 раза нажать функциональную кнопку в нижней части передней панели;
- переместить курсор вверх или вниз для включения или выключения функции аукс;
- подтвердить выбор функциональной клавишей.
Как настроить радио на Kenwood?
Вы можете настроить радиоприемник.
Как настроить магнитолу Kenwood на русский язык?
Для того, чтобы настроить русский язык на магнитоле, необходимо перевести её в спящий режим, затем зайти в меню (настройки) и выбрать русский язык.
Как настроить часы в магнитоле Kenwood?
Установка времени вручную
Что такое AUX вход на магнитоле?
AUX считают одним из первоначальных способов интеграции портативных устройств с магнитолой. Визуально – круглое 3.5 мм отверстие, по аналогии с портом для наушников в смартфонах. Основное отличие разъемов USB и AUX на магнитоле в том, что через первый происходит подача необработанных цифровых данных.24 мая 2020 г.
Что это AUX?
AUX или линейный вход — это разъем, через который к автомобилю можно подключить внешний источник звука. … При подключении аудио файлы с них будут напрямую транслироваться на встроенные динамики автомобиля.
Как подключить телефон к музыкальному центру через AUX?
Подробный алгоритм подключения гаджета к музыкальному центру через aux и usb
Не видит телефон
Любители прослушать музыку в автомобиле могут столкнуться с такой неприятной ситуацией: магнитола не видит телефон через USB, AUX, систему андроид или блютуз. Причин для данной проблемы может быть несколько. В этой статье мы разберем основные из них, а вы сумеете на основе нашего материала успешно устранить дефект.
Подключение — это не проблема?
Зачастую именно в мобильном телефоне, плеере или флешке люди предпочитают хранить свою музыку. Эти устройства просты в использовании, компактны, а также их можно беспрепятственно подключать к колонкам или магнитоле для усиления звукового эффекта. Наиболее востребованным носителем является телефон, кроме того, что его карта памяти способна вмещать в себя сотни и тысячи песен, в связи с чем надобность флешки или других USB носителей уже отпадает, он всегда под рукой, просто достаешь, подсоединяешь и слушаешь.
Возможно, некоторых еще только интересует вопрос: а можно ли вообще подключать к магнитоле свой телефон? Да, можно, и это очень простая процедура, не требующая от вас каких либо технических навыков. Все, что требуется, это совместимые разъемы. Только при наличии их можно произвести подключение. Однако что это за разъемы и как с ними обращаться? Мы вам расскажем.
Способы подключения
Итак, на любой магнитоле должны присутствовать как минимум два USB порта:
- спереди гу располагается mini usb;
- тыльная часть содержит стандартный usb.
Таким образом, воспользовавшись проводом или переходником, можно подключить свой телефон к магнитоле. Если объект не распознается, читайте дальше.
То же самое проделываем и с AUX входом. Для всех этих операций необходим специальный аудиокабель (или простой USB) с таким же разъемом. Приобрести его можно во всех специализированных магазинах.
Однако же, если телефон не видит AUX магнитолы и стандартные, вышеприведенные способы подключения для вас не подходят, возможно проблема кроется в самой системе, или поврежден кабель/USB. Тогда это требует детального разбора.
Ошибки и проблемы
Если после многочисленных, проделанных вами попыток подсоединить телефон через различные USB носители к магнитоле результата не обнаруживается, проделайте следующие действия:
Устранение проблемы
Почему магнитола не видит телефон через USB? Мы разобрали основные причины. Теперь представляем вашему вниманию перечень действий, который, возможно, поможет вам устранить проблему:
Нюансы работы
Что касается телефонов на системе Андроид, то при подключении их к магнитоле вас могут попросить подтвердить (дать разрешение) на отладку с USB. Дайте то разрешение, и никаких проблем с телефонами на Адроид больше возникнуть не должно.
Почему магнитола видит телефон с затруднением? Тому может быть множество причин. Однако будь то системные или механические неисправности, все они в большинстве случаев легко и быстро устраняются, если четко следуя инструкции, обнаружить проблему и правильно ее устранить.
Видео для понимания
Если проблему решить не удалось — напишите в комментариях модель магнитолы и марку телефона.
Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.
Что представляют собой aux входы и выходы
В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.
Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.
Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.
После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.
Устанавливаем aux вход на магнитоле CD
На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:
- средняя крестовая отвёртка;
- нож;
- изолирующая лента;
- специальные ключи, что бы достать магнитолу;
- USB кабель от компьютерного контроллера;
- перемычка от компьютерного жёсткого диска;
- небольшой кусок кабеля со штекером 3.5 мм.
Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.
Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.
Как сделать aux на штатной магнитоле
К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:
- изолированные провода сечением 0.5 см и длиной 40 — 50 см;
- штекер 3.5 мм;
- термоусадочные трубки;
- паяльник;
- средняя крестовая отвёртка;
- нож.
Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.
Делаем aux на кассетный проигрыватель
Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:
- провода, экранированные 40 см, сечением 0.5 см;
- термоусадочные трубки;
- штекер 3.5 мм;
- средняя крестовая отвёртка.
Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.
Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.
Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.
AUX посредством коннектора Din-13 на примере KENWOOD KRC-366
Сразу оговорюсь, да, можно купить шнурок, пожалуйста, никто не запрещает и не агитирует идти этим путем. Можно даже запихать что-нибудь в коннектор, и обойтись без пайки, и после залить все это творчество, скажем, из клеевого пистолета, хотя за подобный вариант я тоже агитировать не стану.
Итак, Доброго всем времени суток=)

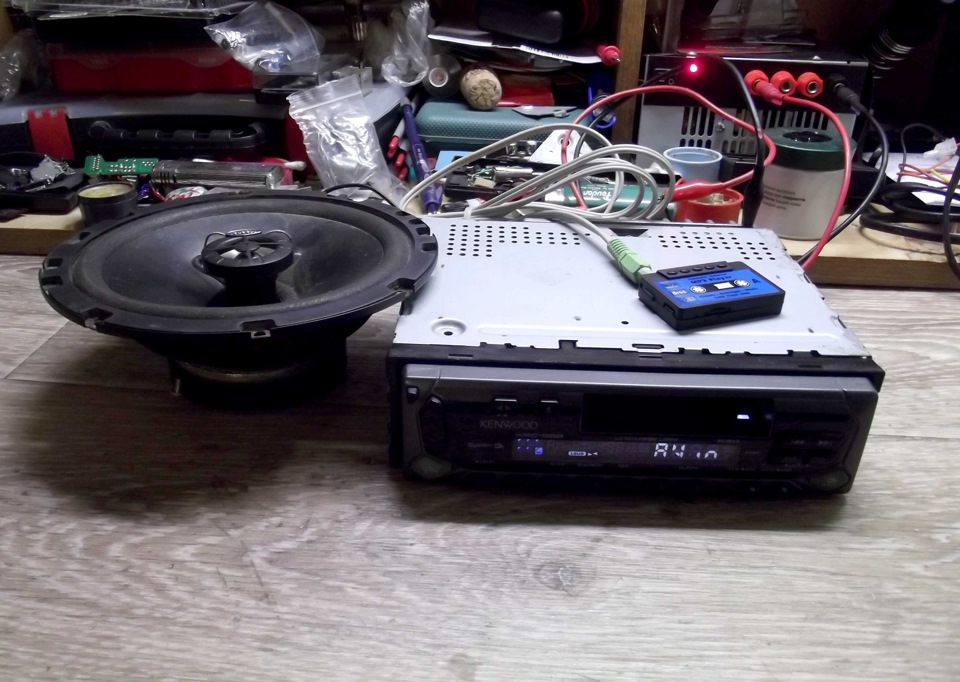

Нонче ко мне на стол попала кассетная дека от Kenwood’a. Тушка достаточно интересная, моторизированный кассетоприемник, поддержка CD/MD чейнджера, эквалайзер, съемную переднюю панель и достаточно неплохие динамически показатели.
Дека имеет достаточно типичный для своего времени дизайн и ненавязчивую подсветку, чем вполне неплохо вписывается в дизайн большинства автомобилей того времени, неважно, японец это, американец, или отечественная Лада. Так что, в принципе, вполне имеет право на омоложение и вторую жизнь=)
Для начала, вскрываем верхнюю крышку.

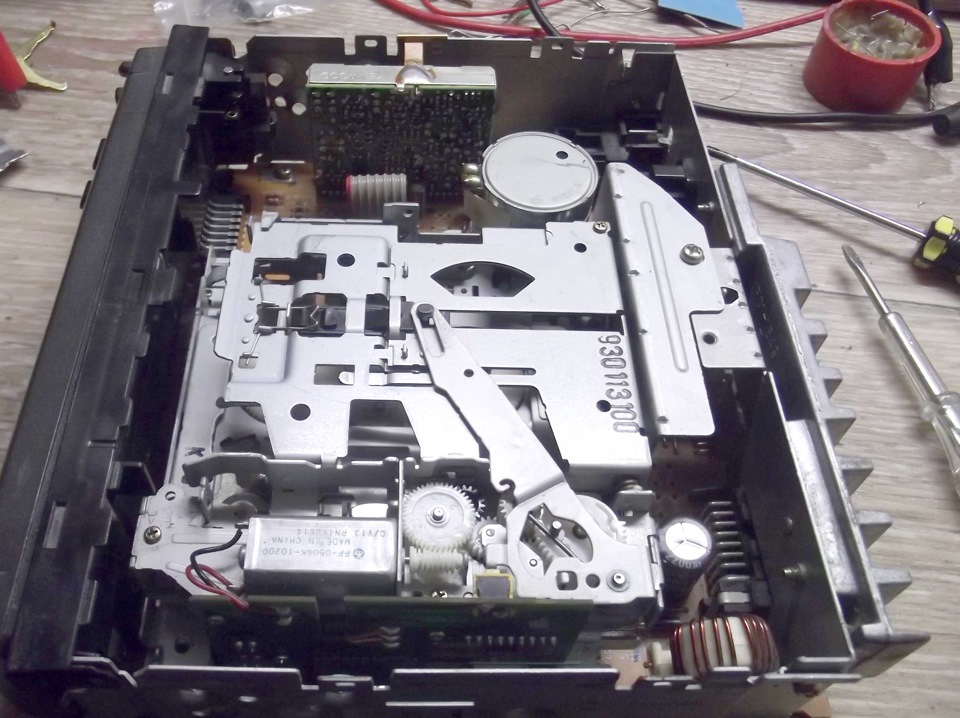

Откручиваем четыре болтика, удерживающие кассетоприемник, отщелкиваем шлейф, снимаем кронштейн лицевой панели, откручиваем заднюю стенку, пару винтов, фиксирующий плату на корпусе, и вынимаем плату.

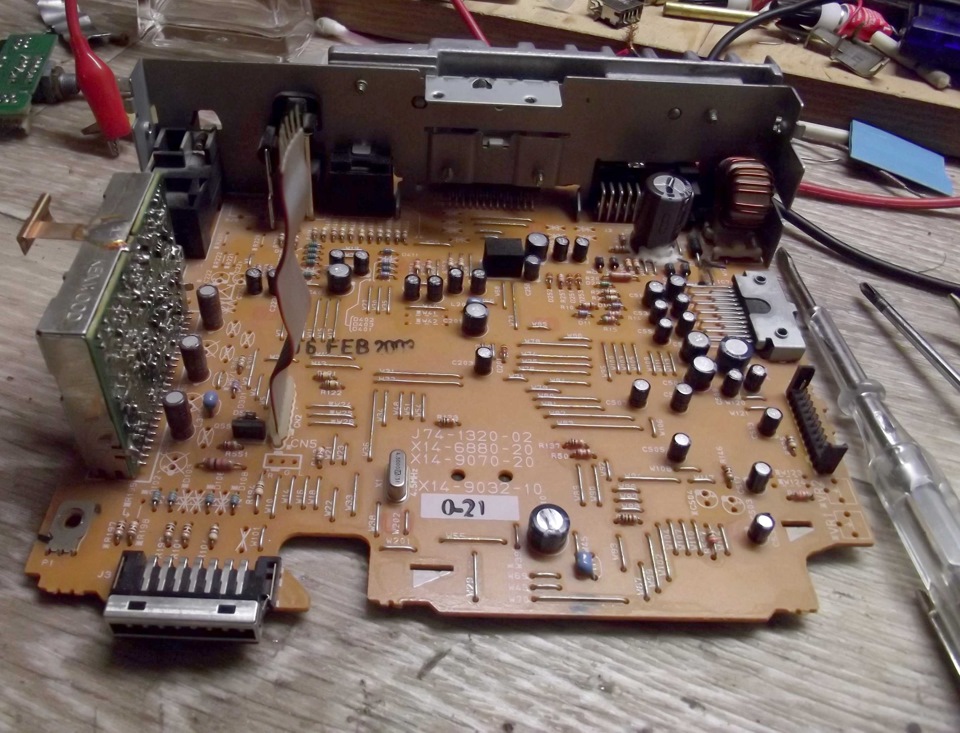

Далее обращаемся к интернетам и спрашиваем распиновку разъема. Для нашего разъема (мама) она выглядит так:

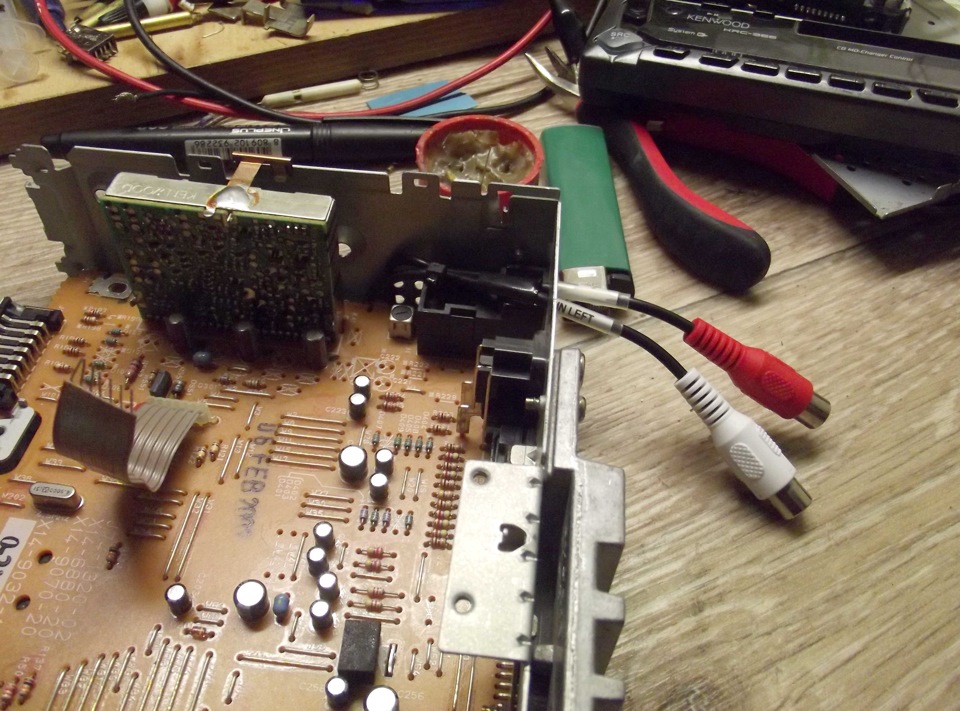

Нас интересуют контакты 8 (левый канал), 12 (правый канал), 6 (земля), 1 (сброс чейнджера), 9 (дежурный контакт чейнджера), 10 и 11 (шина I2C).
Для корректной работы деки именно в режиме низкочастотного входа (не эмуляции чейнджера, хотя это тоже возможно реализовать), нам потребуется закоротить между собой контакты 1 и 9, а также 10 и 11. Соединяем их посредством перемычек прямо на плате.

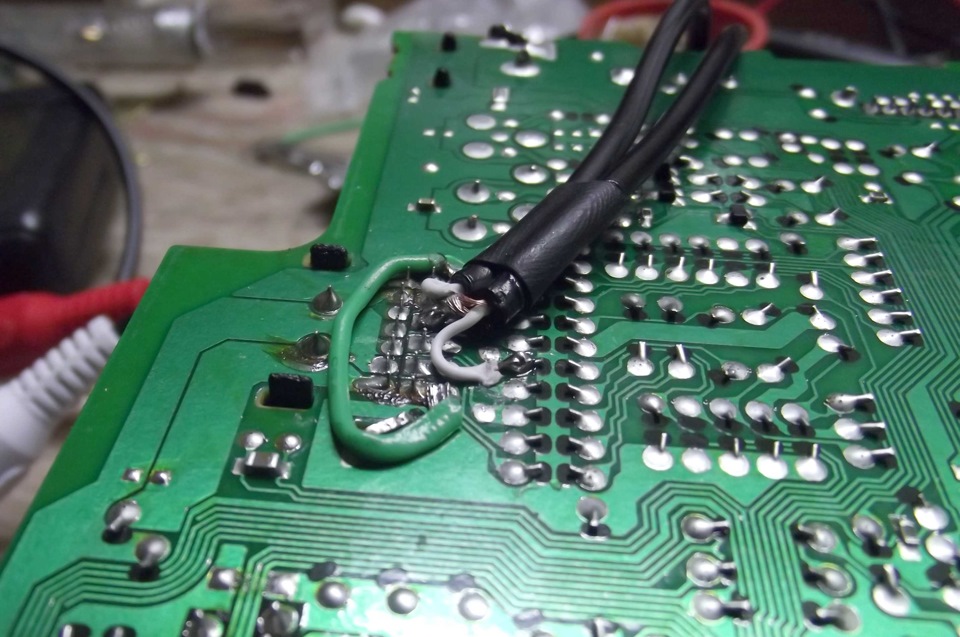

Для того, что бы не запутаться, какой пин где распаян на плате, очень удобно проверять себя тестером, просто прозваниваем нужный пин в разъеме и контактные площадки на плате (этот же способ поможет уберечься от смерти деки по причине КЗ). Далее припаиваем сигнальные провода — левый-правый канал на пины 8 и 12, оплетку (землю) на 6 пин.

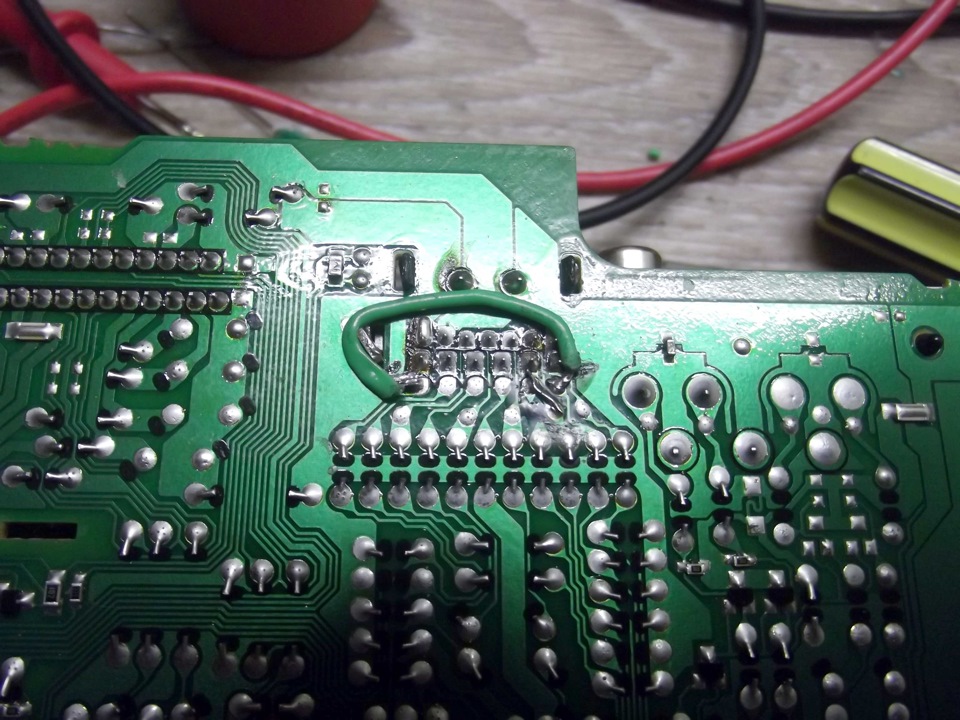

Хорошенько фиксируем все компаундами, стяжками, клеевыми пистолетами и прочим. Не забываем — электрика — это наука о контактах, и 80% всех неисправностей — его отсутствие.
Как обычно, находим удобное технологические отверстие для вывода коммутации из тела деки, крепим плату к корпусу, ставим на место кронштейн передней панели и кассетоприемник, не забываем поставить на место шлейф (тоже, кстати, распространенная неисправность после «бытового» ремонта XD). Любуемся результатом.
Далее подключаем питание и включаем магнитолу, если ничего не искрит, не дымит и не пахнет паленой изоляцией/текстолитом/силикатом — это уже хорошо, значит мы все сделали правильно=)
После всех произведенных нами действий в меню селектора источника появляется новый пункт «Av in» — дословно — «низкочастотный вход». Если в этом положении к сигнальной коммутации подключить источник — свершится чудо на выходе получим модулированный и усиленный сигнал от источника (кароче, услышим музыку).
В общем, как-то так=) Всем спасибо за внимание, до скорых встреч=)
Комментарии 30
Подскажите магнитола kenwood dpx 440, все делаю как везде написано, резистор на 10ком втыкаю в 12 и 3, а магнитола пишет No changer…
ILL — подсветка, ANT — активная антенна, MUTE — приглушение звука, EXT — не помню, возможно, плюс на усилитель.
Подскажи пожалуйста.Автомагнитола kenwood 3901.Подключил питание, колонки Радио работает.Но у меня осталось 4 не подключённых провода.Если смотреть на колодку то справа от Ant+ провод висит, потом внизу iLLum не подключён, рядом-MUTEне подключён, и EXT ТОЖЕ.что это за провода куда их подключать?
Хочу дописать.Распиновку я посмотрел в интернете.Но не моей автомагнитоллы.Но колодка похожаспасибо за инфу, все подробно, переделал судовую гамнитолу, присрал к ней аух, капитан судна доволен)
Здравствуйте, хочу тоже подключить кабель aux, магнитола alpine, на данный момент кроме режима fm/am ничего выбрать не возможно, поэтому я так понимаю, что если я просто подключусь к контактам «Lch, SIG GND и Rch”, то через кабель я ничего слушать не смогу? Что бы мне активировать выбор источника звука, мне нужно будет тоже закоротить контакты? Не подскажите какие?
Нужно почитать о самой деке, и посмотреть, как она понимает подключение чейнджера. Если там цифровая шина (а судя по контакту data bus это именно так), то без эмуляции сигналов чейнджера дека не поймет, что мы ей что-то пытаемся скормить.
А как можно эмуляцию сделать? Я так понимаю просто сопротивлением закоротить не получится?
Спасибо за ответ, но паходу позно уже поторопился, 1-9 соединил замкнуло что-то
Привет нескажеш 13pin на всех магнитолах стандрт или нет?
День добрый, не всегда, поэтому лучше уточнять распиновку для конкретной деки.
Автор молодец! У самого кассетная магнитола Кенвуд 3701 лежала два года в гараже, теперь тоже стала с активированным AV входом. Свою распиновку разъема J4 и схему магнитолы нашел в интернете. Суть переделки заключается в том, чтобы активировать (имитировать подключение) CD чейнджера. Данная функция активируется подачей логической единицы (напряжение 2,5-4,5 В) на вход 9 разъема J4 CD чейнджера. Я для этого сделал делитель напряжения из двух резисторов (15 кОм и 4,3 кОм) и от средней точки проводок отправил на 9 вход. Все, больше никаких перемычек не понадобилось. На входа 8, 12, 6 (общий) подаем низкочастотный сигнал от МП3 плеера и радуемся музыке.
Здравствуйте.
Попала такая магнитола в руки. 13 дин тоже вроде на чейнджер.
Не могли бы вы подсказать какие контакты мне замыкать чтоб, можно было использовать аукс как у вас?
Добрый день. Если вроде тоже на чейнджер, то вроде тоже те же.
Но для начала стоит в этом удостовериться.Это на чейнджер 100%
Замыкал сначала как вы показали 1 и 9 ножки и магнитола не стартует провод греется. Поэтому и обратился к Вам как к человеку следующему.Логично. По вашей распиновке — вы плюс накоротко с землей соединяете.
То что рассматриваются разные интерфейсы вас никак не смутило?
Для начала, стоит уточнить, поддерживает дека в принципе режим «нч» входа или нет. Если нет — только эмулировать работу чейнджера.Все понял, спасибо большое
Теперь все встало на свои места.Логично. По вашей распиновке — вы плюс накоротко с землей соединяете.
То что рассматриваются разные интерфейсы вас никак не смутило?
Для начала, стоит уточнить, поддерживает дека в принципе режим «нч» входа или нет. Если нет — только эмулировать работу чейнджера.Получается у меня только одно решение вместо сд впаять
А можно через АМ приемник впаять?
Правда радио идет одним модулем. Книжку на магнитолу нашел. Но в схемах полный 0Kenwood kdc w237 как включить aux?
- Переведите устройство в режим ожидания, нажав кнопку SRC.
- Нажмите и удерживайте кнопку MENU, пока не активизируется система меню.
- Прокручивайте меню правой ручкой управления, пока на дисплее не отобразится установка AUX OFF (вход AUX выкл.).
Как включить AUX на автомагнитоле?
Для включения входа следует нажать кнопку, направленную вверх. На дисплее автомагнитолы должна отобразиться строка AUX 1. После этого надо выключить питание, а затем вновь включить и перебиранием источников проверить, стал ли доступен дополнительный аудиовход.
Как подключить телефон к магнитоле через AUX кабель?
- Один конец кабеля вставляем в AUX вход на магнитоле, а второй в 3.5 mm выход на телефоне.
- Магнитолу переключаем в режим AUX.
- На телефоне включаем музыку и слушаем ее в своем автомобиле.
- Управлять воспроизведением музыки можно только на телефоне.
Как включить AUX в машине?
Чтобы включить на магнитоле Аукс как устройство, подающее сигнал на динамики, необходимо перевести проигрыватель в режим ожидания. Для этого следует нажать на кнопку SRC, затем — войти в меню при помощи MENU. Удерживать кнопку потребуется до тех пор, пока не произойдет активация системы.
Как сделать AUX на магнитоле пионер?
- выключить плеер с помощью клавиши SRC;
- 2 раза нажать функциональную кнопку в нижней части передней панели;
- переместить курсор вверх или вниз для включения или выключения функции аукс;
- подтвердить выбор функциональной клавишей.
Как настроить радио на Kenwood?
Вы можете настроить радиоприемник.
Как настроить магнитолу Kenwood на русский язык?
Для того, чтобы настроить русский язык на магнитоле, необходимо перевести её в спящий режим, затем зайти в меню (настройки) и выбрать русский язык.
Как настроить часы в магнитоле Kenwood?
Установка времени вручную
Что такое AUX вход на магнитоле?
AUX считают одним из первоначальных способов интеграции портативных устройств с магнитолой. Визуально – круглое 3.5 мм отверстие, по аналогии с портом для наушников в смартфонах. Основное отличие разъемов USB и AUX на магнитоле в том, что через первый происходит подача необработанных цифровых данных.24 мая 2020 г.
Что это AUX?
Как подключить телефон к музыкальному центру через AUX?
Подробный алгоритм подключения гаджета к музыкальному центру через aux и usb
Быстрый ответ: Как включить AUX в настройках Kenwood?
Как настроить радио в машине Kenwood?
Вы можете настроить радиоприемник.
Как включить Аукс на магнитоле SWAT?
Как переключать папки на магнитоле Кенвуд?
Как включить AUX в машине?
- Один конец кабеля вставляем в AUX вход на магнитоле, а второй в 3.5 mm выход на телефоне.
- Магнитолу переключаем в режим AUX.
- На телефоне включаем музыку и слушаем ее в своем автомобиле.
- Управлять воспроизведением музыки можно только на телефоне.
Как сохранить канал радио на магнитоле?
Как включить диск на Kenwood?
Как включить Аукс на магнитоле пионер Mosfet 50wx4?
Как включить Аукс на магнитоле пионер Mosfet 50wx4?
- выключить плеер с помощью клавиши SRC;
- 2 раза нажать функциональную кнопку в нижней части передней панели;
- переместить курсор вверх или вниз для включения или выключения функции аукс;
- подтвердить выбор функциональной клавишей.
Как настроить магнитолу Кенвуд на русский язык?
Как настроить магнитолу Kenwood на русский язык?
Как подключить телефон к магнитоле Kenwood через блютуз?
Читайте также:
- Форд фокус не видит ключ
- Что означает молоток на брелке сигнализации
- Что лучше бмв или бентли
- Не работает электропривод сидений мерседес
- Какие диски лучше вентилируемые или обычные
Что такое Аукс в магнитоле, как включить и пользоваться им
Многие владельцы автомобилей любят во время поездок послушать свою любимую музыку. Еще совсем недавно для этого использовалось обычное радио. Однако в настоящее время современные машины оснащены специальным AUX-выходом, который позволяет подсоединять к магнитоле телефон для прослушивания любых аудиофайлов. Более старые модели автомобилей изначально не оснащены таким разъемом и поэтому его приходится подсоединять самостоятельно. Однако перед этим следует заранее разобраться, как подключить аукс к магнитоле правильно.
AUX в автомагнитоле: что такое
Перед тем как подключать разъем, необходимо детальнее ознакомиться с его описанием и основными характеристиками.
Аукс-выход — это специальный разъем, который используется для приема аудиосигнала. Довольно часто в России и странах СНГ его называют линейным входом. Однако зарубежные компании, которые занимаются производством и выпуском таких разъемов, именуют их как AUX OUT или CD OUT.
В большинстве современных автомобилей этот разъем размещается неподалеку от автомобильной магнитолы или прикуривателя. Довольно часто автомагнитолы с ауксом встречаются в современных моделях автомобилей Опель, Митсубиси Лансер, Ниссан Кашкай или Форд Фокус.
Если же такого разъема нет, его придется устанавливать самостоятельно.
В настоящее время существует немало магнитол, которые по умолчанию оснащаются ауксом.
Чаще всего это модели, выпущенные такими известными фирмами как JVC, Pioneer, Mosfet, Mystery, Kenwood и Sony.
Особенности AUX и для чего он используется
Многих автомобилистов интересует, для чего именно используется разъем AUX. Чаще всего он нужен для дальнейшего подключения смартфонов и других гаджетов, позволяющих воспроизводить аудиофайлы.
Вход с маркировкой «Aux In» на магнитоле можно использовать для подключения следующих устройств:
- Смартфон или планшет. Далеко не все знают, что такой вход аух в магнитоле позволяет подсоединить любой мобильный телефон или планшет, работающий на базе iOS или Android. Чтобы настроить такое подключение, понадобится специальный переходник, без которого подсоединить смартфон к автомагнитоле невозможно.
- МР3 плеер. Стоит отметить, что для подсоединения через AUX подходят только модели, которые работают через наушники и не оснащаются внешними динамиками.
- Ноутбук. При помощи данного разъема можно вывести звук из любого современного ноутбука.
В редких случаях аукс используется для подключения старой аудиоаппаратуры. Например, к нему можно подключить магнитофон на кассетах или CD-дисках.
Достоинства и недостатки AUX
Перед тем как сделать AUX вход на автомагнитолу, если его нет, необходимо ознакомиться с основными преимуществами и минусами такого разъема. Среди главных достоинств можно выделить следующее:
- Расширение функциональных возможностей встроенной в машину автомобильной магнитолы. Наличие аукса в разы расширяет ее функционал, так как такой вход позволит воспроизводить аудио с различных гаджетов.
- Возможность прослушивания разного контента. Дело в том, что аукс позволит слушать в автомобиле не только аудиофайлы, хранящиеся в памяти подключенных устройств, но и включать интернет-радио.
- Поддержка большого количества гаджетов. После того как удастся подключить AUX к магнитоле, его можно будет использовать для подсоединения различных устройств: ноутбуков, планшетов, смартфонов, ноутбуков и даже старых моделей магнитофонов.
- Высокое качество звука. Аукс позволяет вывести качественный звук с любого подключенного к нему устройства.
Несмотря на перечисленные выше достоинства, есть у такого входа и ряд недостатков. К наиболее значительным минусам относят следующее:
- Необходимость использования дополнительных переходников при подключении устройств. Без них подключить гаджеты к автомагнитоле будет невозможно.
- Отсутствие подзарядки. Например, если подсоединить к Ауксу телефон или планшет, он не будет заряжаться после подключения.
Также к недостаткам AUX следует отнести то, что его довольно трудно подключать к магнитоле.
Именно поэтому людям, которые никогда таким не занимались, необходимо заранее разобраться с тем, как своими руками сделать AUX вход на магнитоле.
Подключение AUX
Автомобильный бокс на фаркоп: выбираем подходящую модель
Разобравшись с тем, что такое AUX в автомагнитоле и как пользоваться данным входом, следует ознакомиться с особенностями самостоятельного подключения этого разъема.
Необходимые инструменты
Прежде чем начать что-то делать и приступать к работе, следует ознакомиться с перечнем необходимых инструментов и материалов.
Для подсоединения аукса понадобится специальный штекер и провод. Их можно купить в любом магазине, который специализируется на продаже радиотоваров. Также можно воспользоваться штекером от старых и ненужных наушников. Стоит отметить, что это далеко не все, так как для подключения разъема могут понадобиться следующие инструменты:
- канцелярский нож;
- паяльник с флюсом и припоем;
- изолента;
- штатные ключи;
- отвертка.
Также может понадобиться набор небольших головок. Они пригодятся, чтобы снять автомагнитолу, если она прикреплена металлическими винтами.
Подключая аукс к автомобильной магнитоле, придется периодически проверять целостность проводов. Для этого используется специальный прибор — мультиметр.
Особенности подключения
Прежде чем припаять к магнитоле новый аукс вход, придется полностью ее демонтировать. Снять ее довольно просто, так как она чаще всего крепится при помощи специальных фиксаторов и защелок.
Однако некоторые модели фиксируются более надежно, на саморезы или винты. В таком случае придется воспользоваться отверткой, чтобы избавиться от крепежных элементов и снять автомагнитолу.
Процедура демонтажа состоит из нескольких последовательных этапов:
- Съем передней накладки. Она прикреплена при помощи пластиковых защелок. Чтобы ее демонтировать, ее придется слегка подцепить при помощи ножа или отвертки.
- Выкручивание винтов. Снимать их нужно очень осторожно, чтобы случайно не повредить крепежные отверстия.
- Извлечение магнитолы. Когда все винты будут выкручены магнитолу нужно аккуратно достать из передней панели машины.
После того, как автомагнитола будет демонтирована, можно приступать к подсоединению AUX. Делается это следующим образом:
- Снять верхнюю крышку устройства и внимательно осмотреть материнскую плату. На ней нужно найти места, обозначенные как RCH и LCH. Это стереоканалы, отвечающие за вывод звука.
- Припаять провода аукса к стереоканалам. Во время припаивания общий провод надо обязательно заземлить. Для этого его припаивают к корпусу материнской платы.
- Вывести припаянные ранее провода на фронтальную панель авто. Для этого придется делать несколько дополнительных отверстий в корпусе.
- Собрать автомагнитолу и установить ее в переднюю панель машины.
После подключения аукса необходимо проверить работоспособность магнитолы.
Для начала можно включать встроенное радио, чтобы убедиться в работе динамиков. Затем можно попробовать подсоединить, например, телефон. Если все работает исправно, значит подключение было выполнено правильно.
Включение и использование AUX
Простая регулировка ручного тормоза своими руками: видео инструкция
Чтобы включить аукс и воспользоваться им, понадобится специальный кабель. Один его конец используется для подсоединения к линейному входу, а второй — для подключения устройства.
Стоит отметить, что есть несколько разновидностей кабелей, которые часто применяются при использовании AUX:
- Minijack. Такой провод чаще всего используется, чтобы вывести звук с подключаемых к автомагнитоле устройств. С его помощью можно подсоединить смартфон или МР-3 плеер.
- AUX USB. Данный кабель подходит для подсоединения гаджетов, оснащенных ЮСБ выходом. Например, с его помощью удастся подключить ноутбук.
Также AUX позволяет подсоединять гаджеты к магнитоле беспроводным способом.
Для этого используется специальный переносный адаптер Bluetooth. С его помощью удастся передавать данные со смартфона на расстоянии 20-30 метров. При этом скорость передачи информации будет составлять 10-20 Мбит/с.
Возможные проблемы при использовании AUX
После того, как удалось включить аукс на магнитоле, некоторые люди сталкиваются с рядом проблем при его использовании.
Тихий звук
Довольно часто люди жалуются на то, что выводимый звук слишком тихий даже при максимальном уровне громкости. Часто основной причиной появления данной проблемы является некачественный переходник. Поэтому, чтобы исправить тихий звук, придется воспользоваться более качественными переходником.
Не работает
Бывают случаи, когда после подключения телефона или другого гаджета к аукс ничего не происходит. Это может свидетельствовать о том, что разъем был припаян неправильно.
В данной ситуации необходимо проверить, качественно ли была выполнена пайка. Возможно, придется переключить стереоканалы, чтобы все заработало исправно.
Стоит отметить, что при использовании AUX люди могут столкнуться и с другими проблемами. Например, автомагнитола может не распознавать аудиофайлы. Такое может случиться, если в папке с аудио присутствуют файлы другого формата.
Также к распространенным проблемам относят периодическое отключение подсоединенного девайса. Это случается из-за использования некачественного поврежденного провода или тюльпана.
Несмотря на то, что подключить аукс к автомагнитоле непросто, сделать это можно и самостоятельно. Однако перед этим необходимо ознакомиться с особенностями AUX, что это в магнитоле и для чего его можно использовать в дальнейшем. Также следует заранее ознакомиться с основными нюансами подключения данного входа на магнитолах от Сони, Кенвуд, Пионер и других известных производителей.
