Как проверить катушки зажигания на работоспособность

Как проверить катушку зажигания в автомобиле?

Многие автомобилисты задаются вопросом как проверить катушку зажигания на автомобиле, так как эта процедура необходима по многим причинам, включая профилактику и безопасность. Если двигатель работает неравномерно, пропускает зажигание, имеет проблемы с ускорением или не сразу заводится, то этот процесс зажигания может помочь выяснить их состояние. Ниже рассмотрены разные методы как проверить катушку зажигания на авто и прочие сопутствующие действия.

1. Что такое катушка зажигания?
2. Для чего нужна катушка зажигания?
3. Устройство катушки зажигания
4. Принцип действия катушки зажигания
5. Типы катушек зажигания
6. Признаки неисправностей
7. Причины неисправностей
8. Способы проверки катушки зажигания
9. Визуальный осмотр
10. Замена катушек между цилиндрами
11. Метод проверки «на искру»
12. Проверка сопротивления изоляции
13. Проверка питающего напряжения

Что такое катушка зажигания?

Катушка зажигания – это устройство, которое используется в системе зажигания двигателя внутреннего сгорания для создания высокого напряжения, необходимого для зажигания смеси топлива и воздуха в цилиндре. Она получает напряжение от аккумулятора или от генератора и увеличивает его до параметров, достаточных для пробоя зазора между электродами свечи зажигания. Катушка зажигания состоит из сердечника, примыкающей к нему первичной и вторичной обмоток, а также соединительного разъема.

Для чего нужна катушка зажигания?

Разбираясь с тем, что делает катушка зажигания, стоит отметить, что она важна для правильного функционирования системы зажигания внутреннего сгорания двигателя. Устройство отвечает за создание и подачу высокого напряжения на свечи зажигания, чтобы начать процесс сгорания топливно-воздушной смеси в цилиндрах двигателя. Искра создает сжигание смеси и запуск двигателя. Рассматривая, на что влияет катушка зажигания в авто, становится ясно, что он ключевой компонент системы зажигания, обеспечивающий правильную работу двигателя.

Устройство катушки зажигания

Катушки зажигания авто состоят из нескольких основных компонентов:

1. Первичная обмотка.
2. Сердечник.
3. Вторичная обмотка.
4. Контакты.
5. Электроды свечи зажигания.
6. Корпус.

Принцип действия катушки зажигания

Принцип действия катушки зажигания в автомобиле основан на преобразовании низковольтного тока аккумулятора в высоковольтное напряжение, которое необходимо для создания искры на свече зажигания в двигателе внутреннего сгорания. Устройство состоит из двух основных элементов – первичной и вторичной обмоток. Первичная обмотка соединена с аккумулятором и ключом зажигания. Когда ключ зажигания включен, ток от аккумулятора проходит через первичную обмотку и создаёт магнитное поле вокруг неё.

Затем ключ отключается, прерывая ток через первичную обмотку. Это вызывает обратную электромагнитную индукцию в первичной обмотке. Вторичная обмотка настраивается на тактовую частоту автомобильной системы зажигания. Магнитное воздействие от первичной обмотки переходит на вторичную обмотку, вызывая высокое напряжение. Оно передается на свечу зажигания через удлинительное проводное соединение. Внутри свечи зажигания высокое напряжение пробивает расстояние между электродами, создавая искру, которая инициирует сжигание смеси в камере сгорания двигателя.

Диагностика катушки зажигания

Система зажигания является важной частью любого двигателя с искровым зажиганием, и его неисправности являются одной из наиболее распространенных причин поломки автомобилей. Правильная диагностика этих проблем имеет жизненно важное значение.

По-видимому, сбои катушки зажигания не менее распространены в переоборудованных автомобилях, чем в тех, которые работают только на бензине. К сожалению, падение производительности системы зажигания не обязательно означает полное отсутствие искры. Бывает, что проблемы возникают временно и только при определенных условиях. Периодические неисправности чаще всего происходят с катушками зажигания, что является результатом их конструкции и окружающей среды, где они работают.

Преобразование двигателя для работы на сжиженном газе вместо бензина представляет собой сложную задачу для катушек зажигания. Теоретически, долговечность катушек может (но не не обязательно) снижаться в газовых двигателях по этой причине. Катушки зажигания следует заменять тогда, когда они показывают первые признаки неисправности, такие как: трудности при холодном старте, нерегулярное зажигание, неровная работа двигателя или скачки автомобиля при ускорении. Двигатели, оснащенные инструментами самодиагностики, могут предупреждать вас миганием кнопки «Проверьте двигатель» на приборной панели, прежде чем какие-либо симптомы будут ощутимы.

Исключите другие проблемы

Прежде чем вы решите продиагностировать катушку, убедитесь, что вы проверили другие элементы системы зажигания, такие как свечи зажигания, кабели, а в более старых двигателях также распределительный вал. Если устранить их в качестве возможного источника неисправности, но симптомы останутся, внимательно посмотрите на катушку зажигания.

Первоначальная диагностика

Прежде всего, катушка зажигания должна проверяться на предмет внешнего физического повреждения корпуса. Даже незначительные трещины или другие виды механических повреждений могут влиять на работу катушки, особенно в условиях повышенной влажности. В конце концов, вода может проникнуть в корпус и привести к повреждению обмотки. Далее, очень важно проверить состояние контактов и силовых кабелей. Контакты должны быть чистыми и без ржавчины, так как коррозия может вызвать падение напряжения. Чтобы избежать этого, также очень важно держать батарею и ее систему зарядки в хорошем рабочем состоянии. Если напряжение в электрической системе автомобиля слишком низкое, катушка зажигания нуждается в большем количестве времени для зарядки и не может работать должным образом с точки зрения напряжения разряда.

Диагностирование катушки может оказаться хлопотной задачей, которая отнимает много времени, особенно если проблемы происходят только периодически. Отсутствие симптомов осложняет диагностику. Облегчить эту работу могут профессиональные диагностические инструменты. С их помощью эта задача не особенно сложна, но требует определенной подготовки. Однако интерпретация результатов требует достаточных знаний и опыта.

Сопротивление обмотки

Базовая диагностика катушки состоит из контроля сопротивления первичной и вторичной обмотки. Сопротивление первичной обмотки может находиться в диапазоне от менее 1 Ом (в более новых автомобилях) до нескольких Ом (катушки более старого типа). Сопротивление вторичной обмотки значительно выше, и должно находиться в диапазоне от 8 до 19 килоом. Это лишь приблизительные данные, но если фактические значения заметно отличаются, может возникнуть короткое замыкание между обмотками. И такие короткие замыкания являются наиболее распространенными причинами для систем зажигания с периодическими неисправностями. В результате зажигание становится нерегулярным, что особенно заметно, когда двигатель работает под нагрузкой. В общем, симптомы возникают, когда катушка нагрета — до тех пор, пока двигатель остается холодным, они не могут раскрыть себя.

Измерения осциллографом

Осциллограф может сказать гораздо больше в плане диагностики катушки. Такой инструмент часто интегрируется в другие устройства, используемые в ремонтных мастерских, таких как тестеры и диагноскопы. Осциллограф позволяет механику визуализировать напряжение в первичной и вторичной обмотке, тем самым делая возможным диагностировать те дефекты, которые не могут быть обнаружены путем измерения сопротивления.

Первичная обмотка

Решающей вещью является определение, насколько напряжение в первичной обмотке связано с вибрацией. Отсутствие вибрации предполагает короткое замыкание между обмотками катушки, которое, в свою очередь, может привести к нестабильности работы двигателя.

Вторичная обмотка

Проверка высокого напряжения вторичной обмотки является особенно полезным в диагностике катушки зажигания. Это может быть сделано с помощью специального зонда (емкостный или индуктивный), который расположен на кабеле зажигания. Измерение вторичного напряжения в отдельных катушках (размещенных непосредственно на свечи зажигания) может быть трудным.

Зонд позволяет визуализировать напряжение на вторичной обмотке. Анализ трассировки позволяет диагностировать разрыв или короткое замыкание. Измерение напряжения на вторичной обмотке (напряжение зажигания) позволяет определить его значение на отдельных цилиндрах двигателя.

Резюме

Из-за физических и химических характеристик сжиженного газа и сжатого природного газа все дефекты элементов системы зажигания в двигателе становятся видимыми быстрее. Именно поэтому специалистам часто приходится иметь дело с неисправностями системы зажигания. Осциллограф определенно пригодится в этом деле, поскольку он визуализирует ключевые параметры и помогает оценить их правильность, что позволяет локализовать источник дефекта, который будет невозможно обнаружить без него.

Как проверить катушку зажигания

Иногда случается такое, что электростанция по непонятным причинам перестает работать или заводиться. Никто не застрахован от такой неприятной ситуации, ведь это все техника, которая с годами может ломаться. Правильнее всего отвезти данное оборудование в сервис, где опытные специалисты не только проведут его диагностику, но и отремонтируют все в сжатые сроки. Самостоятельно разбирать и ремонтировать его не рекомендуется, ведь вы не сможете воспользоваться гарантийным обслуживанием в дальнейшем.

Как проверить работоспособность катушки зажигания?

В сервис часто обращаются люди, которые ищут электрическую схему той или иной мини-электростанции. Обычно она нужна для того, чтобы проверить функционирование катушки. Давайте же разберемся, как сделать диагностику, если вы далеко от города и нет поблизости ремонтного обслуживания, а генератор вам нужен именно сегодня.

Основные этапы обнаружения

Запомните! Если при работе с конструкцией пропала искра, то это значит, что существуют проблемы именно с обмоткой. Для этого требуется такая специфичная техника, как омметр.

Ее проверка осуществляется в три этапа:

1. Для начала необходимо сделать диагностику первичной обмотки. Для этого возьмите один проводок омметра и приложите его к клемме детали, а второй его провод нужно приложить к стальному сердечнику этого же элемента. На экране должны быть следующие цифры 0,8–1,0 Ом.
2. Дальше диагностируем вторичную обмотку. В этом случае, один конец устройства прикладываем к высоковольтному проводу, а другой – к стальному сердечнику. Сопротивление в данном случае должно колебаться в пределах 5,9–7,1 кОм.
3. Чтобы измерить сопротивление наконечника свечи зажигания, необходимо одним проводом омметра прикоснуться к проволочному выводу наконечника свечи, а последующим проводком самой свечи. На этом этапе значения должны быть в пределах 10,5–12,5 кОм.

Если у вас что-то не получается, или вы не знаете как самостоятельно осуществить все эти манипуляции, то лучше подождать удобного момента и обратиться в центр поддержки. Опытный сотрудник быстро ответит на все вопросы и поможет разобраться с проблемой.

Как проверить катушки зажигания на работоспособность

Проверка катушек зажигания от 350 руб.

Проверка катушек со снятием
Проверка катушек осциллографом без снятия
Точная диагностика зажигания в разных режимах работы двигателя

Короткое видео о нас
всего 25 секунд

Проверка катушек зажигания от 350 руб.

Проверка катушек со снятием
Проверка катушек осциллографом без снятия
Точная диагностика зажигания в разных режимах работы двигателя

Короткое видео о нас
всего 25 секунд

Как мы проверяем катушки зажигания

Также осуществляем комплексную проверку систем зажигания

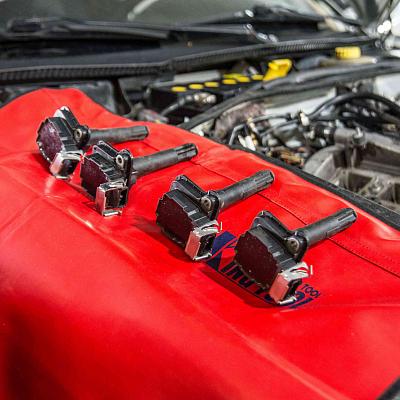

Съём и чистка

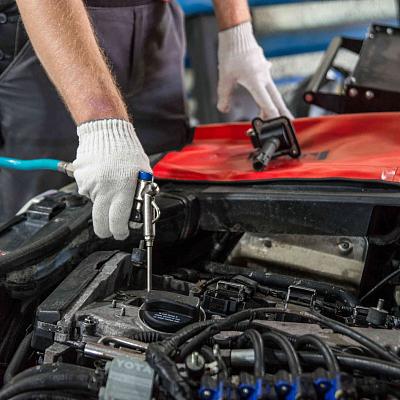

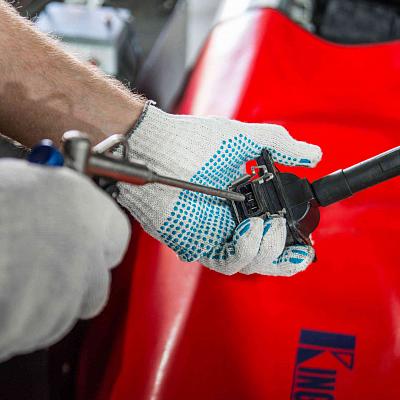

Снимаем катушки с двигателя затем продуваем сжатым воздухом корпус и места электрических соединений
Диагностика

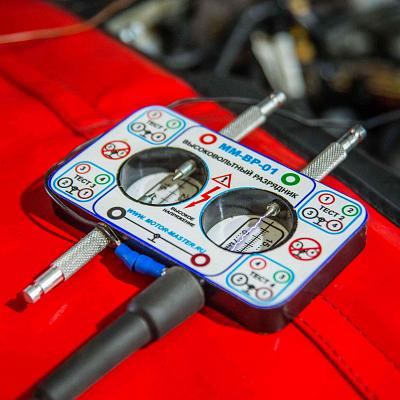

Подключение прибора с претенциозным названием «супертестер» к АКБ автомобиля, а катушки к прибору. При помощи изменений частоты и времени наполнения искры имитируются различные режимы работы двигателя

Соответственно — в обратном порядке. Если требуется сразу производим замену дефектных узлов
Системы классического зажигания и с холостой искрой (DIS)

Подключение датчиков осциллографа к высоковольтным проводам. Прибор фиксирует данные электрических сигналов и производит анализ

Система катушка-коммутатор (COP)

Индуктивными датчиками производится запись сигналов вторичной обмотки катушки. Мастером производится анализ

Проверка и выдача документов
При комплексной диагностике системы зажигания при помощи осциллографа «мотортестер DiaMag2»

Проверить катушки зажигания!

Опишите симптомы неисправности

• Не уверенный пуск на холодную
• Хлопки во впускной коллектор
• Плохое искрообразование
• Пропуски образования искры
• Пропуски искры при высоких оборотах

Опишите симптомы неисправности

• Не уверенный пуск на холодную
• Хлопки во впускной коллектор
• Плохое искрообразование
• Пропуски образования искры
• Пропуски искры при высоких оборотах

Почему более 3500 клиентов
ежегодно выбирают CARVIN?

Гарантия
Гарантированно найдём причину неисправности
Всё в одном месте
Устраним проблему на месте. Можем сразу после диагностики приступить к ремонту вашего авто
Профессиональная диагностика
Точная диагностика позволит сэкономить Ваш бюджет и время. Полная диагностика системы зажигания
Квалифицированный мастера

Наш диагност знает о всех особенностях и тонкостях диагностики катушек на разных марках и моделях авто

Результат за несколько часов

Среднее время диагностики в CARVIN 1 час. Можно успеть съездить по делам или наблюдать за ходом работ

Честная цена

Только честные цены и гарантия на все работы. Мы не предлагаем нашим клиентам ненужных услуг, делаем только то, что действительно необходимо

Фотогалерея

Профессиональный подход

Неисправности катушек зажигания. Поиск причин

Всё о проверке катушек

Катушка ― это деталь системы зажигания бензинового двигателя. В ее задачу входит преобразование напряжения 12V в более высокое, рассчитанное на образование искры, достаточной для эффективного сгорания топлива.

Важно знать, как определить неисправности катушки и вовремя их устранить.

Признаки неисправности катушки зажигания

Иногда работа катушки на холостых оборотах может быть стабильной, однако при увеличении нагрузки на двигатель появляются перебои. Определить неисправность катушки можно по трем основным признакам:

1. Пропуски зажигания. При этом нарушается порядок образования искры в цилиндрах. В момент запуска двигатель начинает «кашлять», может прослушиваться звук, похожий на потрескивание. В процессе движения пропуски зажигания проявляются в виде рывков и неравномерной работы двигателя. На холостом ходу пропуски зажигания приводят к вибрации мотора.
2. Обратный выхлоп. Самый ранний признак неисправности катушки зажигания. Причина в попадании в выпускную систему остатков несгоревшего топлива. Обратный выхлоп сопровождается черным дымом с запахом бензина из глушителя.
3. Загоревшийся индикатор неисправности Check Engine. В ЭБУ (электронный блок управления) ошибка работы катушки имеет код P0351 и квалифицируется как нарушение в работе электрической цепи. В случае загорания индикатора Check Engine катушки проверяются специальным сканерами.

Проверка катушки зажигания также необходима если машина плохо заводится на холодную или на горячую, двигатель теряет мощность, возможна его внезапная остановка.

Как проверить катушку зажигания

Надежнее всего эту работу доверить профессиональным специалистам. Если имеются соответствующие знания и приборы, проверить катушку зажигания на работоспособность можно самостоятельно.

Первичную проверку катушки зажигания можно производить при помощи специального автосканера или мультиметра. Данные способы помогут выявить совсем неисправную катушку, но не смогут показать «полуживую» катушку. Такие «полуживые» катушки как правило хорошо справляются со своей работой без нагрузки, но, например при включении D на АКПП двигатель начинает трясти. При наборе скорости двигателю не хватает мощности и повышается расход топлива.

Для более точной диагностики применяется осциллограф и тестер катушек зажигания.

Мультиметром замеряется сопротивление двух обмоток катушки. Нужно знать какие показатели нормальной работы у катушки аналогичной модели. После проведения замера эти данные сравниваются и делается вывод об исправности детали.

Более простой метод проверки катушки зажигания на работоспособность заключается в последовательном отключении разъемов каждой из них. Если после отсоединения очередного разъема двигатель начинает троить, то значит -эта катушка исправна. При отсоединении неисправной катушки двигатель будет работать без изменений. Нужно учитывать, что подобный метод проверки может нанести вред двигателю. Троение опасно для катализатора и лямбда-зонда. Поэтому проверку катушек зажигания лучше проводить в автосервисе.

Что будет, если оставить работать неисправную катушку

Желание поездить с неработающей катушкой зажигания чревато серьезными последствиями:

• оплавление катализатора выхлопной системы;
• пропуски зажигания приводят к чрезмерной вибрации мотора. За счет этого разрушаются подушки крепления двигателя;
• от сильной вибрации двигателя выходит из строя навесное оборудование;
• происходит быстрый износ цилиндропоршневой группы, что приводит к необходимости капитального ремонта двигателя;
• потеря двигателем мощности способствует резкому увеличению расхода горючего.

У некоторых автомобилей неисправные катушки зажигания приводят к поломкам ЭБУ.

Диагностика катушек зажигания и своевременная их замена дешевле, чем дорогостоящий ремонт электроники и двигателя или самого двигателя.

Преимущества замены катушек в сервисе Carvin

Без соответствующих знаний, даже при наличии специальных приборов, не всегда удается точно выявить неработающую катушку.

Для диагностики катушек зажигания специалисты сервиса Карвин используют осциллограф и специальный тестер катушек. Более точного результата проверки не существует.

Работа выполняется опытными мастерами с большим опытом. К обслуживанию принимаются все марки автомобилей.
