Колеса состоят из двух деталей — диска и обода. Сварив их в единое целое, получают готовое изделие. В разное время у разных моделей ВАЗа были свои колеса. Их легко отличить по форме и числу отверстий в диске. Кроме того, обязательная маркировка содержит данные о ширине обода и монтажном диаметре. Hапример, 5,5J14H, где 5,5 — ширина обода в дюймах, а 14 — его монтажный диаметр в тех же единицах. Буквы определяют комплекс размеров бортовых закраин. Всего на ВАЗе делали восемь видов колес.
Колесо 2101-3101015 с восемью овальными отверстиями. Предназначено для ВАЗ-2101, 21011 и 21013. Вылет 37 мм. С начала выпуска имело ширину обода 4,5 дюйма. С 1991 года профиль «подрос» до 5 дюймов и обзавелся хампами с двух сторон — кольцевыми выступами на полках для плотной посадки бескамерных шин. Hыне выпуск «копеечного» колеса прекращен. А поскольку вылет его отличен от других, заменить колесо можно только аналогичным. Если такового не нашлось — меняйте весь комплект: подойдут 2103, 2105, 2107. В крайнем случае — пару, на одной оси.
Колесо 2103-3101015 с шестнадцатью круглыми отверстиями. Первоначально предназначалось для ВАЗ 2103. Вылет 29 мм. Ширина обода 5 дюймов, хампы с двух сторон. С 1995 года обод не имеет выступов под декоративный колпак, а диаметр центрального отверстия увеличен до 60,5 мм — для установки «пятого» ступичного колпачка. Hа сегодня — единственное колесо для «классики», не снятое с производства. («Восьмерочное» не годится из-за большего вылета.)
Колесо 2105-3101015 с пятью овальными отверстиями. Предназначено для автомобилей ВАЗ-2104, 2105 и их модификаций. Вылет 29 мм. Ширина обода 5 дюймов. С 1995 года выпуск прекращен. Вместо него используется колесо 2103.
Колесо 2107-3101015 с четырьмя овальными отверстиями. Предназначено для автомобиля ВАЗ-2107 и его модификаций. Вылет 29 мм. Ширина обода 5 дюймов. Выпущена незначительная партия. Производство прекращено, почти не начавшись. Вместо него использовалось колесо 2105, а с 1995 года — 2103.
Колесо 2108-3101015 с шестью овальными отверстиями. Предназначено для автомобилей «восьмого» и «десятого» семейств. Вылет 40 мм. Первые партии поступали с шириной обода 4,5 дюйма, но быстро были заменены 5-дюймовыми. Хампы расположены с двух сторон. Hевзаимозаменяемо с другими 13-дюймовыми колесами, поскольку у последних вылет меньше. Так, при использовании на «Самаре» колес 2103 увеличится на 22 мм колея и резко возрастет нагрузка на подшипники ступиц. При этом отрицательное плечо обкатки, отвечающее за устойчивость «по курсу», станет меньше.
Автомобили ВАЗ 21103 и 21113 комплектуют 14-дюймовыми колесами. У них 12 круглых отверстий и только один хамп с внешней стороны обода. Вылет 40 мм, ширина 5 дюймов. Колеса 2108 не подойдут — мешают большие передние тормозные механизмы. Обратная замена допустима. Для этих машин делаются такжеколеса с вылетом 35 мм, шириной 5,5 дюймов и двумя хампами.
Остается упомянуть колесо 2121-3101015 предназначенное для автомобилей семейства «Hива». Вылет 58 мм, ширина обода 5 дюймов, монтажный диаметр 16 дюймов, 5 отверстий под болты.
Колесо 1111-3101015 для автомобиля «Ока». Вылет 40 мм, ширина обода 4 дюйма, монтажный диаметр 12 дюймов.
Шины и диски для ВАЗ 2101, размер колёс на ВАЗ 2101
Используя автоматический подбор шин и дисков для автомобиля ВАЗ 2101, можно избежать множества проблем, связанных с их совместимостью и соответствием рекомендациям автопроизводителей. Ведь ими оказывается огромное влияние на значительную часть эксплуатационных свойств транспортного средства, прежде всего, на управляемость, топливную экономичность и динамические качества. Кроме того, шины и колесные диски в современном автомобиле являются одним из элементов активной безопасности. Именно поэтому крайне важно подходить к их выбору очень ответственно, используя для этого достаточно специфичные знания об этих изделиях.
К сожалению, или, наоборот, к счастью значительная часть автолюбителей предпочитает не изучать техническое устройство собственного автомобиля досконально. Независимо от этого автоматическая система подбора окажется крайне полезной, т. е. позволяет свести к минимуму вероятность принятия неправильного решения при выборе тех или иных шин и колесных дисков. А он весьма широк, что обусловлено разнообразием представленного в интернет-магазине «Мосавтошина» ассортимента таких изделий.
Вылет и разболтовка дисков ВАЗ. Все параметры колес классических Жигулей
Как купить колесные диски от иномарки и успешно установить их на «Жигули». Для этого очень важно разбираться в показателях и знать заводские параметры родных колес. Рассказываю, что и как!
Классические модели ВАЗ, это модели с индексами 2101, 2102, 2103, 2104, 2105, 2106, 2107. И их модификации, которые обозначаются дополнительной, пятой, цифрой.
Разболтовка жигулевских дисков
Все волжские автомобили имеют фиатовскую разболтовку 4*98. Это значит, что диск крепится четырьмя болтами, а диаметр окружности (PCD), по которой расположены отверстия для крепления, равен 98 миллиметрам.
PCD — диаметр окружности расположения крепежных отверстий
Ширина и вылет диска
Стандартная ширина диска «Жигулей» пять с половиной дюймов (5,5J или 5 1/2 J), но она может варьироваться от пяти до шести дюймов. Кроме ширины также важен параметр вылета. Вазовский вылет, в зависимости от года выпуска и модели, варьируется между 29 и 34 миллиметрами.
Для «Жигулей» вылет равен 29 мм, для 2108/09 он составляет 34 мм. Однако установить «восьмерочные» колеса на классику можно.
Вылет — расстояние между серединой диска и плоскостью, которая прилегает к ступице. Обозначается буквами ET.
Я набросал кое-какие каракули и отметил на них нужные показатели.
ET — положительный вылет (обозначается в миллиметрах)
-ET — отрицательный вылет (обозначается в миллиметрах)
J — ширина диска (обозначается в дюймах)
2 — поверхность диска, прилегающая к ступице
3 — середина диска
Диаметр диска обозначается в дюймах
На изображении диски в разрезе. Тот, который слева, имеет положительный вылет, справа — отрицательный.
Если установить диски, у которых вылет окажется выше родных показателей, то они утопятся вовнутрь и при движении могут чирить о кузов, подкрылки или элементы подвески.
Если вылет будет меньше, то наоборот — будут выступать и соприкасаться с арками. Кроме этого, при меньшем вылете также увеличится нагрузка на ступичный подшипник и он чаще будет выходить из строя.
Центральное отверстие диска — ЦО или DIA
Центральное отверстие стандартного жигулевского диска составляет 58,5 мм. При этом ступичный выступ имеет чуть меньший диаметр — 58,2 мм.
На дисках, где вставлялся защитный пластиковый колпачек, диаметр ЦО был больше.
Диаметр диска
Классические модели «Жигулей» имеют диаметр диска 13 дюймов. Однако на них также можно установить и 14-дюймовые колеса. 15-ые уже встанут только на низкопрофильной резине. Что касается еще более высоких колес, то их придется устанавливать только после изменения конструкции автомобиля.
На каких дисках разболтовка как у ВАЗ
«Жигули» — доработанная версия FIAT-124. Это значит, что разболтовка 4*98 будет у итальянских автомобилей марок Alfa Romeo, Lancia, Fiat.
Предположим Вы подобрали для своих «Жигулей» колесный диск от иномарки, у которого совпадают разболтовка и ширина диска, однако при этом вылет больше, чем положено. Для нормальной эксплуатации нужно установить проставку, ширина которой будет равна разнице между вылетом купленного диска и родным показателем.
К примеру я купил диски от Alfa Romeo с разболтовкой 4*98 PCD, шириной 5,5J, диаметром 14 дюймов. Однако их вылет сильно выше положенного и равен аж 49 миллиметрам (ЕТ49). Таким образом мне необходимо сделать или купить проставку шириной от 15 до 20 мм.
Если было интересно, поставь пожалуйста лайк (нажми на сердечко) и/или поделись с друзьями. А чтобы не пропускать подобные полезные статьи — подпишись.
Остались вопросы или хочешь дополнить материал? Обязательно напиши комментарий.
Колёса страны советов: заводские диски автомобилей ВАЗ
Как утверждал великий Генри Форд, 80% красоты автомобиля составляют его колёса. Диски автомобилей ВАЗ советского периода изменялись в соответствии с общим стилем новых моделей и веяниями времени. В первой части мы собрали те из них, что устанавливались с завода на модели тех лет.
2101
В отличие от многих других деталей, колёсные диски FIAT-124 «прижились» на ВАЗ-2101 практически без изменений. Диск шириной 4,5 дюйма и с вылетом 37 мм имел восемь вентиляционных отверстий характерной овальной формы. Поскольку в первые месяцы завод испытывал трудности с комплектующими, на «копейках» периода 1970-1974 гг. можно было встретить и другие диски – с шестнадцатью круглыми отверстиями, вокруг которых были сделаны своеобразные выштамповки.
Для защиты болтов крепления и ступичного подшипника центральную часть обода закрывал красивый хромированный колпак – точно такой, как на Фиате, только без надписи с названием автомобиля в центре. Для того, чтобы он держался на диске, были предусмотрены специальные «уши», а снять такой колпак удавалось благодаря его пружинным свойствам.
В первые годы диски окрашивались в серебристый цвет, однако позже на все автомобили семейства 2101 устанавливались только диски с овальными отверстиями, окрашенные в серо-белый оттенок.
Уже в 1991 году диски типа 2101 стали шире на полдюйма и получили хампы – специальные выступы на полках для плотной посадки бескамерных шин. Одновременно с этим «копеечные» диски избавились от «ушек» для колпаков.
Тем, кто сейчас занимается реставрацией, нужно учитывать, что по параметрам вылета на «копейку» допустимо монтировать только диски 2101 либо 2108.
2103/2106
«Трёшка» получила новые диски. По виду они очень напоминали «фиатовские», уже встречавшиеся на ранних ВАЗ-2101: те же шестнадцать круглых отверстий, но ширина обода выросла до пяти дюймов, а вылет, напротив, уменьшился до 29 мм. Такой диск устанавливался на «трёшки» и «шестёрки», причем на автомобилях третьей модели применялся колпак типа 2101, а на «шестёрку» шел свой – оригинальный. Отличить его можно по чёрной круглой накладке по центру.
Правда, для «шестёрки» были запланированы другие колёса, угловатый дизайн которых перекликался с внешностью новомодных в то время легкосплавных (алюминиевых, как их называли) дисков. Однако по технологическим соображениям такой диск в серию не пошёл.
С 1991 г. на новых «шестёрках» встречались и «копеечные» колпаки, а с 1995 г. диски типа 2103 лишились выступов под крепление колпаков и стали единственными конвейерными дисками для всех Жигулей. Чтобы такой диск можно было установить на «пятёрку» и «семёрку» с хромированным колпачком ступицы, диаметр центрального отверстия диска был увеличен до 60,5 мм. Именно на таких «троечных дисках» без ушек классические Жигули и стали достоянием истории.

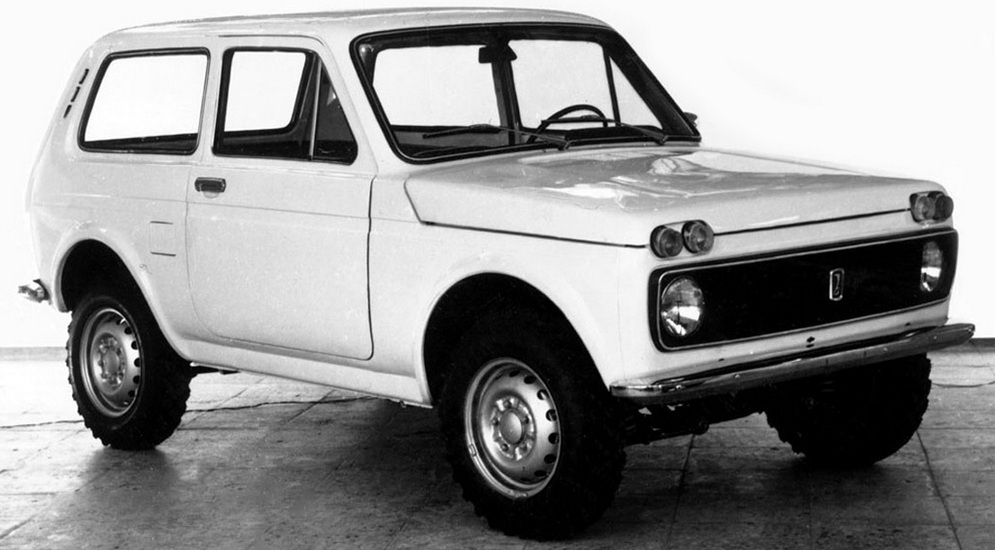

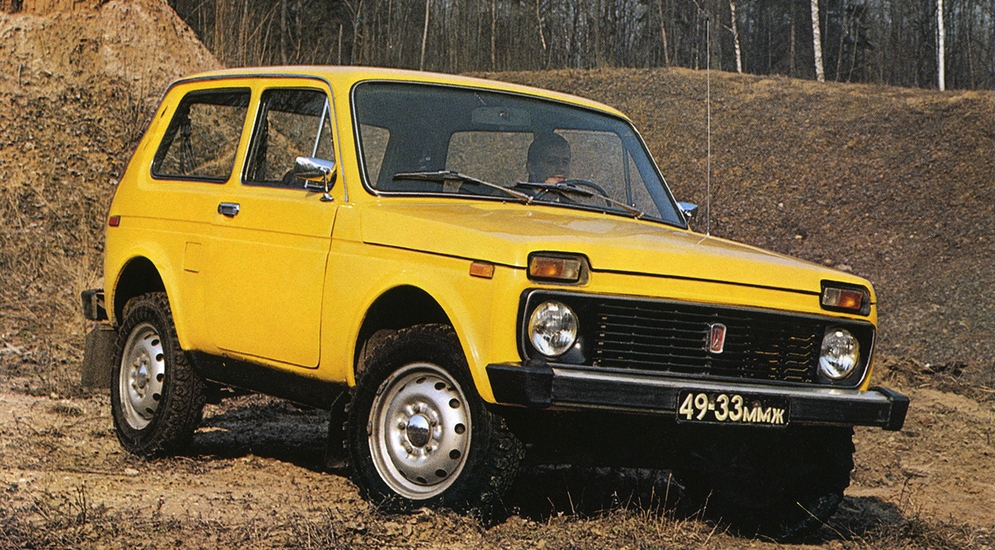

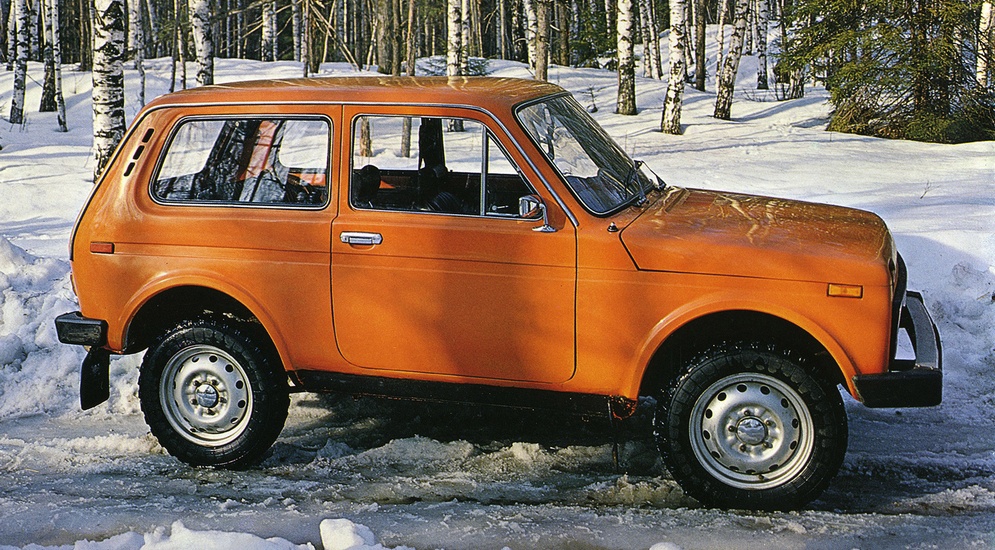

Нива
16-дюймовое колесо Нивы шириной 5 дюймов по присоединительным параметрам напоминает диски ГАЗ и УАЗ (пять болтов). Характерный дизайн диска с двенадцатью круглыми отверстиями и большим вылетом (58 мм) появился уже на ранних прототипах, и он «сопровождает» старушку-Ниву всю её конвейерную жизнь! Со временем диск получил хампы для того, чтобы колёса могли эксплуатироваться в бескамерном варианте.
Часто советские владельцы Нив пытались сделать их более приспособленными для езды по асфальту путём установки «волговских» колёс в сборе с дисками. Но при этом из-за недопустимо малого вылета колёса торчали «наружу», что приводило к нарушению кинематики подвески.

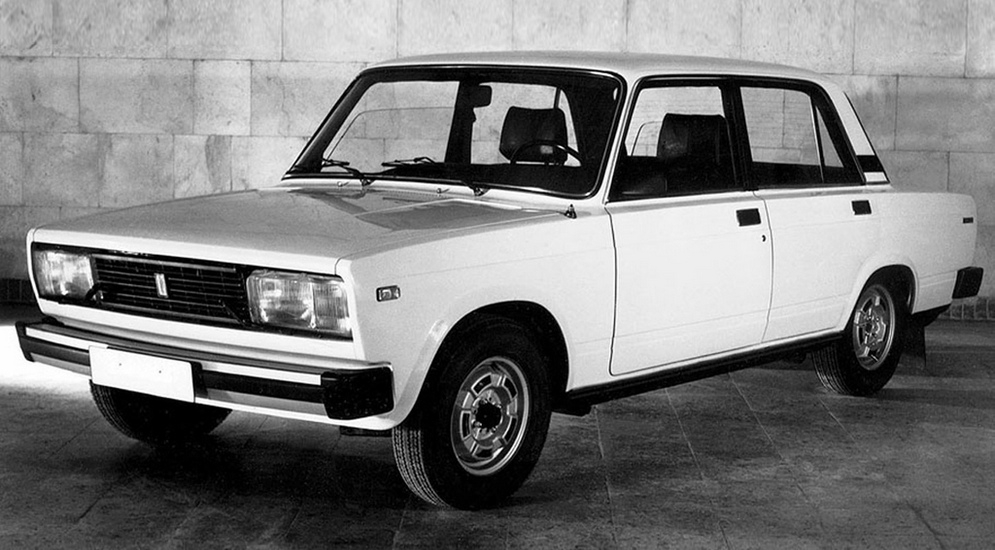

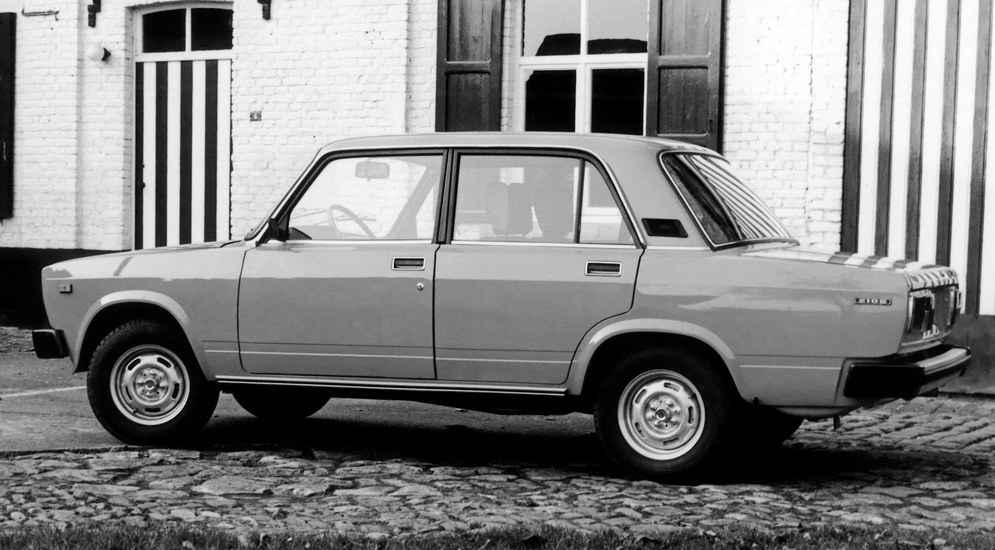

2105/2107
Еще на стадии макетов у «пятёрки» появились оригинальные диски, дизайн которых напоминал «шестёрочные» прототипы: угловатые линии, прямоугольные вентиляционные отверстия, отсутствие центрального колпака. Похожие решения в то время применялись на многих автомобилях европейского производства – например, VW и Audi.
По пути на конвейер форма ступицы в угоду технологам стала несколько проще, но всё равно такие колёса заметно отличались от прежних «жигулёвских», хотя по параметрам «пятерочный» диск с пятью овальными отверстиями полностью повторял колесо 2103.
Для «семёрки» были предусмотрены собственные диски – схожие по дизайну с диском ВАЗ-2105, но с четырьмя вентиляционными отверстиями вместо пяти. Однако была выпущена лишь незначительная партия дисков с каталожным номером 2107-3101015, а все автомобили этого семейства (2105/2104/2107) вплоть до 1995 г. сходили с конвейера на «пятёрочных» дисках. К слову, колёса от 2105 устанавливались и на некоторые модификации «шестёрки» – например, на ВАЗ-21065.

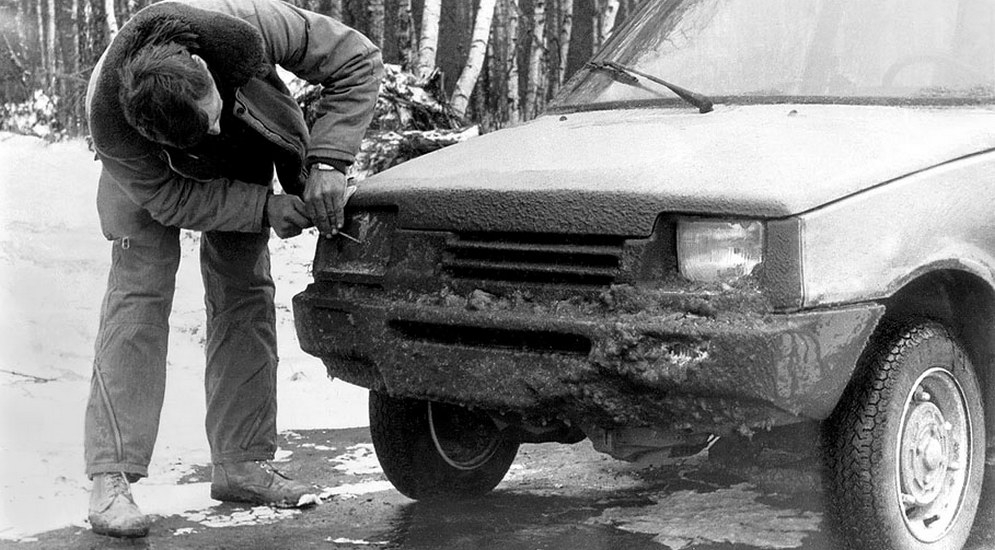

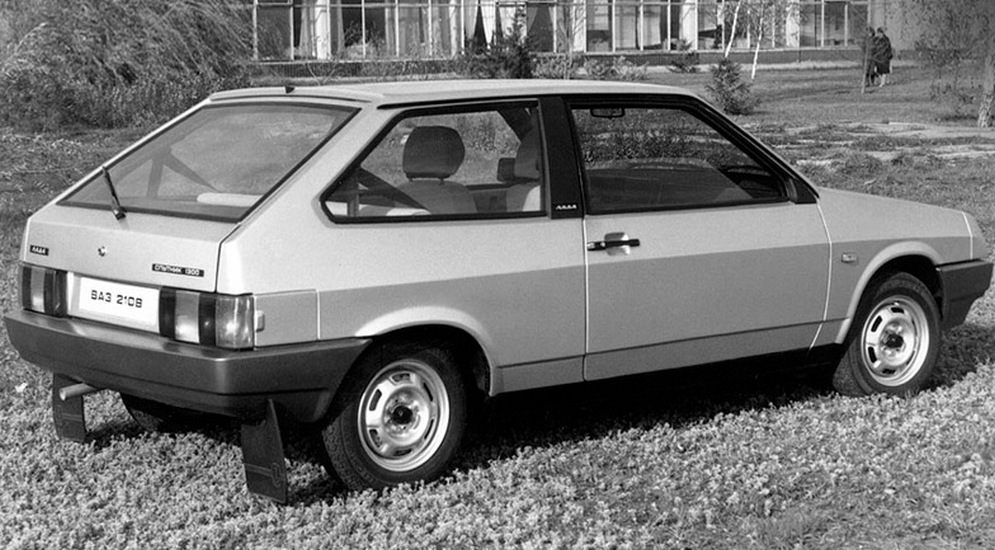

2108
Первый переднеприводник ВАЗ получил оригинальные диски собственного дизайна с нехарактерным для Жигулей вылетом 40 мм. Так называемые ранние диски отличались более узким ободом (4,5J) и вентиляционными отверстиями – они были чуть больше по размеру и «острее», чем на автомобилях с 1989 г. Сегодня «ранние» колеса являются своеобразным артефактом, за которым охотятся ценители «правильных» Самар советского периода. Более поздние диски также отличались увеличенной до пяти дюймов шириной обода, а сами отверстия стали чуть меньше. Как и у последних моделей Жигулей, диск «восьмерки» не имел выступов под колпаки, а болты его крепления оставались открытыми.
Завод допускал замену диска с каталожным номером 2108-3101015 только на «копеечный», поскольку при использовании дисков от других моделей «классики» с меньшим вылетом резко увеличивалась нагрузка на ступичные подшипники и нарушалась кинематика подвески вследствие уменьшения плеча обкатки.

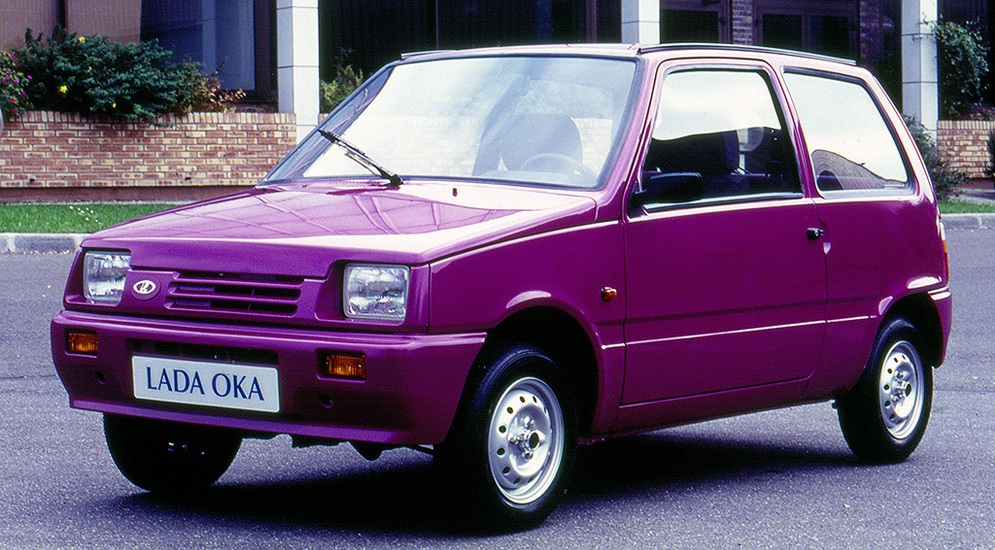

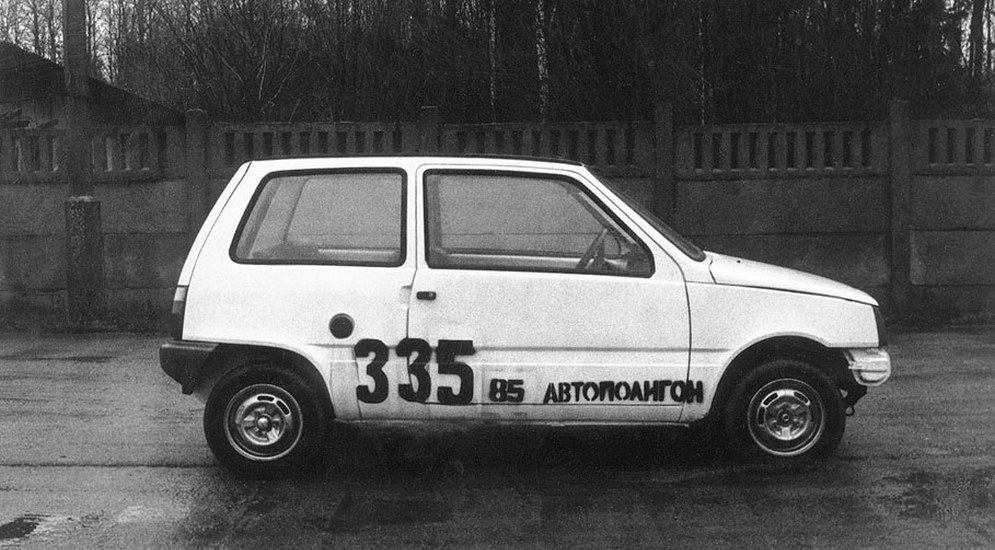

Ока
Переход на 12-дюймовую шину потребовал и оригинального диска. Деталь с каталожным номером 1111-3101015 имела ширину всего 4 дюйма и вылет 40 мм. Еще одно нехарактерное решение – крепление на три болта вместо классических 4х98. Интересно, что на ранних прототипах в дисках предусматривались шесть овальных отверстий, однако в серию пошел вариант «попроще» – с 12 круглыми отверстиями, который по дизайну напоминал масштабную копию колеса Нивы.
Единый размер, но не единый дизайн
Итак, практически единственным типоразмером легковых ВАЗов советского выпуска был тринадцатидюймовый. Интересный факт: штампованные диски с дизайном колеса 2108 до сих пор «в строю»: ими в базовой комплектации оснащаются современные модели Lada. В следующих материалах мы посмотрим, какими шинами оснащались ВАЗы того времени и затронем еще более интересную тему: легкосплавные диски СССР.
Читайте также:
Поделиться: 14 0 0 Подпишитесь на нас в Яндекс Дзен
Добавить комментарий
Для комментирования вам необходимо авторизоваться
Комментарий отправлен
16 комментариев
23.09.2015 20:21
Дмитрий Аверкин
>> «. а с 1995 г. диски типа 2103 лишились выступов под крепление колпаков»
Как минимум в октябре 1990 г. уже пошли первые колёса без выступов — взгляните бы на известную машину Шленцова.
>> «16-дюймовое колесо Нивы шириной 5 дюймов. «
До апреля 1979 г. устанавливалось колесо шириной 4,5 дюйма. Самое смешное, что на соответствующей иллюстрации из каталога даже отмечен код заводского извещения об этом факте.
24.09.2015 10:57
Олег Полажинец
Я пробежался по первоисточникам заново (архив ЗР 1976-1982 гг.), трёхтомник «Высокой мысли пламень» — нигде нет такой информации, что до апреля 1979 г. на Ниве стояли диски шириной 4.5J. В апреле 1979 г. была собрана 50-тысячная Нива — это все, что известно мне по такой дате.
Честно говоря, вызывает сомнение сочетание «копеечной» ширины диска 4,5J (как для резины с шириной профиля 155 мм) и шины 6,95-16 (по нынешней классификации — 175 мм).
По поводу дисков 2103 без выступов — времена были смутные, время от времени могли и появляться и до 1995 г.
На реэкспортных машинах второй половины 1994 г. такие уже иногда встречались вперемешку с «родными».
Тем не менее, официальная информация завода — именно с 1995 г. на все заднеприводные автомобили ВАЗ пошли колёса типа 2103 без выступов под колпаки. Её я и придерживался.
Повторюсь — времена были непростые, на жигулях тех лет была чехарда с комплектующими — к примеру, на шестёрках 1991-1992 гг. появились колпаки 2101, потом шестёрки же лишились молдингов, на некоторых автомобилях они были, на некоторых — нет, стояли диски 2105 на многих шестёрках… в общем, чехарда. Однозначный факт — с 1995 г. только диски 2103 без ушек под колпаки на всей классике.
24.09.2015 11:51
Дмитрий Аверкин
Первоисточник — распоряжение 9467. Как я уже сказал, это даже отмечено на приведённой иллюстрации из каталога деталей ВАЗ-2121.
24.09.2015 12:16
Олег Полажинец
А можно ссылку или текстовый вариант данного распоряжения? Не встречал просто ни разу, очень интересно.
24.09.2015 12:34
Дмитрий Аверкин
В самом конце каталога есть соответствующий раздел. Там указывается номер распоряжения и сведения о его актуализации.
21.02.2018 01:42
id250359634
К сожалению, большой комментарий слетел, продублирую кратко. 1) Почему-то никто не отметил, что у «трёшки» были свои оригинальные колпаки с множеством радиальных прорезей. В интернете нашёл упоминание о «фальшдисках», там речь идёт о «добавке» к упомянутым в статье колпакам, заполняющим промежуток между колпаком и ободом диска. 2) Советские автовладельцы «нив»не могли, т.б. часто, » сделать их более приспособленными для езды по асфальту путём установки «волговских» колёс в сборе с дисками». Во-первых, «Нива» приспособлена для движения по асфальту. Во-вторых, в советское время автошины были в дефиците и маловероятно, что где-то настолько свободно лежала «волговская» резина, да ещё с дисками, что её могли купить те, кому не достался свой размер. Я такие переделки стал встречать только в постсоветское время, когда много чего появилось в свободной продаже, в т.ч. и «15-е» «волговские диски. И когда, это уже в-третьих, народ перестал опасаться, что могут спросить: «А не с государственной ли машины у вас комплектующие, гражданин?»
24.09.2015 11:26
Олег Полажинец
А что за известная машина Шленцова такая? В сети есть несколько новых автомобилей 2106 1991 г. без пробега — диски 2103 с ушками, колпаки 2101.
Также в сети есть новая шестёрка 1990 года с пробегом 137 км. Диски с выступапи.
Первые диски без выступов могли пойти и раньше, чем указано, с этим никто не спорит. Но полный переход произошел в 1995 году.
24.09.2015 11:54
Дмитрий Аверкин
Это ВАЗ-21061 с кузовом №2522620. Её датированные октябрём 1990 г. «троечные» диски уже лишены выступов под колпаки.
