Как проверить замок зажигания на оке

Как поменять замок на почтовом ящике?

Почтовые ящики в подъездах устанавливаются централизованно перед сдачей дома в эксплуатацию. Однако очень часто их запирающие механизмы быстро выходят из строя и не способны выполнять свою функцию защиты корреспонденции. Справиться с ситуацией можно самостоятельно, изучив вопрос, как поменять замок на почтовом ящике.

• Причины, приводящие к необходимости замены почтового замка
• Правила замены
• Как поменять замок в почтовом ящике?
• Всегда ли проблема решается заменой?

Причины, приводящие к необходимости замены почтового замка

Необходимость замены почтового замка может возникнуть в различных ситуациях:

• Потерялись ключи.
• Замок сломали. В современных домах все чаще за порядком следят консьержи или системы видеонаблюдения. В подъездах, где таких возможностей нет, бывают случаи хулиганства.
• Попадание грязи в механизм. Любые посторонние предметы и мусор могут привести к засору. В этом случае возникают проблемы с поворотом ключа в скважине – он начинает заедать.
• Выход механизма из строя из-за длительной эксплуатации.

В результате для того, чтобы не потерялась важная корреспонденция, необходимо решить проблему, как поменять почтовый замок.

Правила замены

Если принято решение самостоятельно сменить замок почтового ящика, его нужно правильно подобрать. Такие механизмы бывают двух видов:

Первые обычно устанавливаются на индивидуальные ящики, которые встречаются не так часто. Уровень защиты от взломов у таких вариантов бывает разный. Однако высокую степень защиты обеспечить они не в состоянии.

Наиболее распространены врезные замки. Они представляют собой простую конструкцию, основным элементом которой является язычок. При открытии он поворачивается на 90 градусов и прекращает удерживать дверцу в закрытом состоянии.

ВАЖНО! Для того, чтобы поменять замок, необходимо подобрать модель с правильным диаметром резьбы.

В продаже встречаются следующие варианты:

• диаметр 20 мм – самый распространенный тип механизма, подходит практически для всех металлических ящиков;
• диаметр 25 мм – встречается на моделях из пластмассы, стекловолокна или толстой стали;
• диаметр 30 мм – применяется на деревянных ящиках.

Иногда на дверце почтового ящика можно встретить врезной закрывающий механизм, похожий на ригельный замок для входной двери. Данный механизм более вынослив и надежен, менее подвержен взлому. Однако и стоит он дороже.

Кроме того, существуют и кодовые замки, которые устанавливаются на дверцы почтового ящика . Несанкционированно их открыть не так просто, но смыл такого оборудования имеется только в случае получения очень важной корреспонденции.

Купить нужную модель замка можно в отделе фурнитуры мебельного магазина.

ВАЖНО! На рынке представлены механизмы российских, европейских и китайских производителей. Последние характеризуются самой низкой ценой, но не самым лучшим качеством.

Если выбор осуществлен правильно, сложностей с тем, как поменять механизм в почтовом ящике своими руками, возникнуть не должно. Для этого рекомендуется следовать следующим правилам:

1. Внимательно производить замеры для посадочных отверстий. Если ошибиться и сделать слишком большое отверстие – придется менять весь ящик целиком.
2. Не следует использовать слишком широкое сверло. Так можно повредить дверцу.
3. Необходимо сильно затянуть замок с помощью гайки. В противном случае он будет шататься.
4. Не пренебрегать правилами безопасности. Работая дрелью, нужно использовать защитные очки.

Как поменять замок в почтовом ящике?

Замена замка в почтовом ящике состоит из двух этапов:

1. вскрытие старого механизма;
2. установка нового.

Первый этап необходим в тех случаях, если не удается открыть старое запирающее устройство почтового ящика или потеряны ключи от него. В остальных ситуациях можно сразу же начинать работу со второго этапа.

Попробовать открыть ячейку для почты можно с помощью небольшого ножика, тонкой отвертки или маникюрных ножниц. Чтобы это сделать, необходимо вставить подходящий инструмент в скважину и осторожно повернуть его в том же направлении, что и ключ. Прилагать усилия не стоит, иначе можно повредить дверцу. Самые простые механизмы под таким воздействием должны открыться.

Если этого не произошло, можно воспользоваться другим способом. Толстую отвертку необходимо вставить в щель между корпусом и дверцей почтового ящика в месте нахождения язычка и нажать на получившийся рычаг. Язычок должен выскочить. Минусом такого способа может стать деформация дверцы.

Радикальным, но действенным методом открыть дверцу является высверливание личинки. Для этого необходимо просверлить отверстие в ее центре. После этого личинку можно будет снять, выдавив внутрь ячейки для корреспонденции.

После этого можно приступить непосредственно к замене замка. Для этого потребуются:

1. отвертка;
2. рожковый ключ;
3. иногда – дрель.

Работы осуществляются в следующей последовательности:

1. Чтобы новый замок было удобно монтировать, на нем нужно снять язычок.
2. Затем следует скрутить с него крепежную гайку и шайбу.
3. Подготовленный таким образом замок необходимо вставить в посадочное отверстие на дверце. Главное в этом процессе, чтобы совпадали диаметр резьбы и размеры самого отверстия. При необходимости отверстие можно расширить, расточив его дрелью.
4. Затем с внутренней стороны дверцы на механизм надевается шайба и гайка, которую нужно хорошо затянуть ключом.
5. В конце к замку следует прикрутить язычок.

Всегда ли проблема решается заменой?

Если почтовый механизм начал заедать, это не всегда означает, что его нужно менять. Причиной такой ситуации может стать засор, образовавшийся в скважине, или появление ржавчины. Иногда к этому может привести отсутствие смазки.

Все эти случаи не требуют смены замка. Для ремонта необходимо просто разобрать изделие, прочистить, смазать подвижные элементы и совершить обратный монтаж.

ВАЖНО! В качестве смазки можно использовать как специализированные средства, так и обычное растительное масло. С ржавчиной отлично справляется спрей WD-40.

Если самостоятельно отремонтировать или поменять замок не получается или нет желания этим заниматься, можно воспользоваться услугами профессионального мастера. В таком случае вся работа будет произведена быстро, аккуратно и без повреждений.

Как проверить замок зажигания на оке

Ещё при покупке машины, два года назад, был косяк — на кочках глох мотор. Как оказалось износилась контактная группа замка зажигания. Тогда я эту проблему решил просто наплавив на контакты олово. И так ездил до сегоднешнего дня.

И дальше бы ездил, но достало, что ключ повернуть можно только суровой мужской рукой, и иногда он стал залипать в положении стартёр.

Покупать новый замок мне показалось сильно просто и вообще дорого. Купил только контактную группу для замка 2108 старого образца. Цена сего удовольствия всего 130 рублей. Из контактной группы пришлось выпаять один лишний провод, и вытащить его из колодки.

При разборке замка было обнаружено полное отсутствие смазки в самом механизме. Разобрал, промыл в бензине, набил литола. Попутно удалил штырь блокировки руля, лишний он) При разборке механизма главное не потерять фиксирующие шарики и пружинки, а из самой личинки легко могут выпасть фиксирующие штыри.

Вот немного фоток замка в разборе, всё уже смазал:

А вот уже собранный вариант:

без контактной группы И с ней

Ну а раз уж припёр замок домой, то почему бы его не затюнить?) Сделал подсветку

Диод обязательно нужно оборачивать, иначе он светит куда попало, прям через пластиковый корпус) Питание на светодиод взял с самого же замка. Розовый провод — плюс. Красный — минус. Гореть будет всегда А вот замок на машине уже

И вот как это всё выглядит:

Всё было бы совсем идеально, если бы не зазор между замком и кожухом. Он был с завода и просто так его убрать не получается, кожух фикусируется к колонке только в одном положении, замок на валу тоже. Пока вижу решение в стачивании фиксирующего выступа на замке и повороте его.

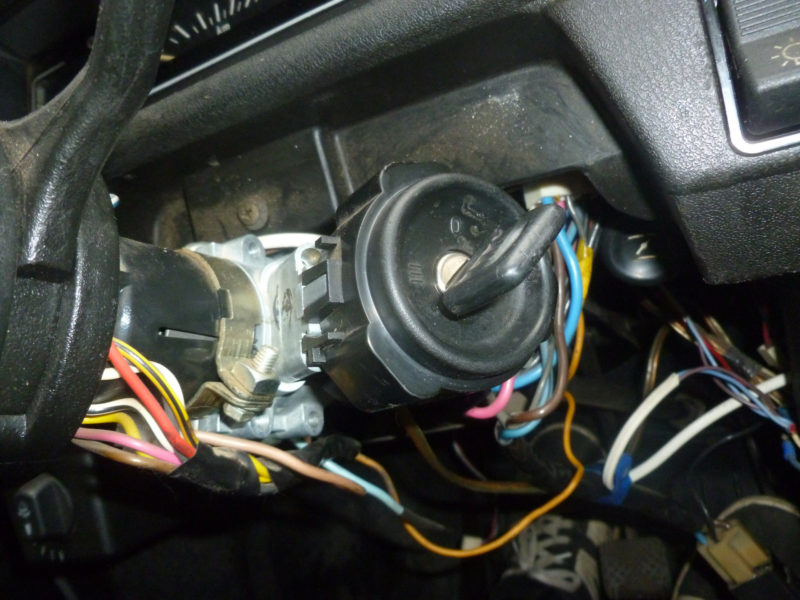

Проверка выключателя зажигания ВАЗ «ОКА» 1111 1988-2008

Выключатель (замок) зажигания снабжен противоугонным устройством, которое блокирует вал рулевого управления при вынимании ключа. При повороте ключа из положения «III» в положение «0» противоугонное устройство должно выключаться. При этом надо поворачивать рулевое колесо на небольшой угол вправо и влево.

При повороте ключа из положения «I» в положение «II» для повторного пуска двигателя включается блокировка электрической цепи стартера. Пустить двигатель в этом случае можно только вернув ключ в положение «0», а затем повернув в положение «II».

Если не работают приборы электрооборудования (при исправности этих приборов и их цепей) или рулевое колесо не блокируется противоугонным устройством, замените контактную группу или выключатель зажигания в сборе.

Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице 7.2.

Нет питания на замок зажигания ока

Вобщем. Не включается зажигание при повороте ключа, вместо этого щёлкает реле зажигания. На колодке, которая подходит к замку, плюс есть, но после поворота ключа он пропадает, а появляется через какое-то время.

Вся электроника, независящая от включения зажигания, работает в штатном режиме. Предохранители все в норме.

—————————————————
Как и говорил Dan-is, проблему нужно было искать в «+» проводе от аккумулятора. Беглый осмотр показал, что решение именно в нем. Верней на его пути к стартеру\генератору.

Теперь дело за малым. Осталось с корнем избавиться от этой проблемы, но чуть позже, инструменты в гараже ��

КАМАЗ Ока 1994, 29 л. с. — электроника

Машины в продаже

Nissan Juke, 2012

Mitsubishi RVR, 1992

Honda CR-V, 1996

Subaru XV, 2012

Комментарии 10

Сегодня один в один у меня беда, может что подскажете.В тачку сажусь начинает щелкать реле поворотников, пропало зажигание и магнитола тоже не работает.Не крутит вообще, реле то щелкает, то нет.Монтажный блок с месяц назад промывал жидкостью для электроконтактов.Окислений было много на нём…

Массовый провод от аккума может быть. Или аккум слабый

Масса в норме, проверял. Аккумулятор тоже нормальный. Выше вон ответил, такое могло и просто на ходу произойти.

Не правильно я написал. Плюсовой провод. Короче год назад была такая тема, наехал на кочку и машина заглохла. Завожу все норм — странно. Потом начало проявляться в поворотах или просто так, завел, тронулся — заглох. К электрику, он час в салоне и под капотом — менял реле, доп. массу кидал. Заводил и глушил все время, чтоб проверить помогло или нет. В итоге сам полез провода шурудить и дернул плюс с аккума. Короче он возле клеммы под кожухом растрепался и херню творил. Поменял и все гуд.

Да вроде и его смотрел. Странно.
Но спасибо, завтра тогда еще раз гляну =)

Не правильно я написал. Плюсовой провод. Короче год назад была такая тема, наехал на кочку и машина заглохла. Завожу все норм — странно. Потом начало проявляться в поворотах или просто так, завел, тронулся — заглох. К электрику, он час в салоне и под капотом — менял реле, доп. массу кидал. Заводил и глушил все время, чтоб проверить помогло или нет. В итоге сам полез провода шурудить и дернул плюс с аккума. Короче он возле клеммы под кожухом растрепался и херню творил. Поменял и все гуд.

Точно, дело именно где-то в направлении «+» провода. Но не у клеммы, т.к. там все нормально, а где-то глубже. Повернул ключ, тяну провод из недр двигателя на себя, и зажигание появляется =)

К сожалению, замок зажигания модели ВАЗ 1111 «Ока» нельзя назвать самой надежной частью этого, в общем, неплохого, а самое главное недорого автомобиля. Наличие конструктивного недостатка, выразившегося в хрупкости пластмассовых направляющих кулачков замка, привело к тому, что владельцам Оки рано или поздно приходится сталкиваться с проблемой проверки данного выключателя, с перспективой его снятия с последующим ремонтом или заменой.

По своему принципу действия данный выключатель снабжен специальным противоугонным механизмом, который клинит рулевую колонку при вынутом ключе. Противоугонное устройство отключается в случае поворота ключа из положения «III» в положение «0», при этом следует слегка поработать рулевым колесом в обе стороны.

При перемещении ключа с положения «I» в положение «II» в случае повторного пуска двигателя, блокируется цепь питания стартера и в такой ситуации запуск двигателя будет невозможен до тех пор, пока ключ не вернут в исходное положение «0» (только после этого позиция «II» обеспечит включение двигателя). Более подробные сведения о назначении проводов и их цветовой маркировке дает приведенная схема подключения замка зажигания.

Что касается наиболее часто встречающихся отказов замка зажигания, то проявляются они обычно отсутствием реакции электрооборудования и приборов на вставленный в замок ключ, а также нерабочим состоянием противоугонного устройства.

В случае необходимости снятия замка зажигания на автомобиле Ока первое, что необходимо сделать, так это отключить минусовую клемму от аккумуляторной батареи.

Далее следует открутить семь крепежных винтов и снять верхний и нижний декоративные кожуха рулевой колонки.

После этого появляется возможность вынуть приборную сборку и отсоединить колодку проводов управления замком зажигания.

Снятие замка зажигания как такового выполняется вместе с кронштейном его крепления путем отвинчивания двух винтов. Кроме всего прочего не забудьте отсоединить массовый провод выключателя от общего жгута электропроводки.

Обратная установка датчика особенностей не имеет и производится в обратной последовательности.

При проверке замка на работоспособность можно воспользоваться обычным мультивольметром, при этом достаточно замерить замыкание контактов выключателя при различных положениях ключа по приведенным ниже комбинациям:

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок предохранителей

Основной блок предохранителей находится в салоне под панелью со стороны водителя.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,1,0,0 —>

Нумерация идет с лева на права, от 1 до 10 и будет нанесена на крышку блока.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

1	16А Электродвигатель вентилятора отопителя, Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя, Реле (обмотка) включения обогрева заднего стекла, Электродвигатели очистителя и омывателя заднего стекла, омывателя ветрового стекла
2	8А Электромагнитный клапан карбюратора, Реле и электродвигатель очистителя ветрового стекла, Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Контрольная лампа указателей поворота, Задние фонари (лампы света заднего хода), Обмотка возбуждения генератора (при пуске двигателя), Контрольная лампа воздушной заслонки карбюратора, Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости, Контрольная лампа давления масла, Контрольная лампа разряда аккумуляторной батареи, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой резерва
3	8А Левая фара (дальний свет), Контрольная лампа дальнего света фар
4	8А Правая фара (дальний свет)
5	8А Левая фара (ближний свет)
6	8А Правая фара (ближний свет)
7	8А Левая фара (габаритный свет), Левый задний фонарь (габаритный свет), Фонари освещения номерного знака, Контрольная лампа габаритного света
8	8А Правая фара (габаритный свет), Правый задний фонарь (габаритный свет), Лампа освещения комбинации приборов, Лампа освещения прикуривателя
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации, Элемент обогрева заднего стекла и реле (контакты) его включения
10	16А Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения, Звуковой сигнал, Штепсельная розетка для переносной лампы, Плафон освещения салона, Задние фонари (лампы стоп-сигнала). Прикуриватель

За работу прикуривателя отвечает предохранитель номер 10 на 16А.

Блок реле

С левой стороны под панелью приборов установлен блок из пяти одинаковых реле (90.3747-10 / 113.3747-10 / 2105-3747210-20)

p, blockquote 9,1,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

1	Реле электро вентилятора радиатора двигателя
2	Реле ближнего света фар
3	Реле дальнего света фар
4	Реле стартера
5	Реле обогрева заднего стекла

Дополнительные реле

В зависимости от комплектации и исполнения возможно дополнительное размещение реле.

p, blockquote 13,0,0,1,0 —>

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Электросхема ОКА

Больше информации про электрические схемы соединений ОКА, можете узнать в данной схеме, а описание к ней тут.

Оценить состояние модулей цилиндрического типа, равно как и ножевого тип достаточно просто. В обеих случаях по центру предохранителя проложен плавильный элемент.

Как только сила тока превышает допустимую, пластина моментально плавится, размыкая контакты. Образуется небольшое черное пятно, что и является свидетельством того, что деталь неисправная.

Модуль извлекается с посадочного места специальным пластиковым пинцетом. В жизни, аксессуар часто теряется, поэтому практикуют пальцами. После замены надеваем силовые клеммы на аккумуляторную батарею, заводит двигатель, тестируем систему.

Различия между БП старого и нового образца

• По функциональности особых отличий нет. Оба блока работают одинаково эффективно. Другое дело, что модификация предохранителей цилиндрического типа устарела и отыскать комплектующие все сложнее с каждым днем.
• Некоторые автомобилисты – креативщики практикуют установку БП на Ока от Лада 10 — 15 моделей. Теоретически такая модернизация возможна, вот только потребуется немало знаний и опыта в сборке электрических схем.
• Перепаять нужно весь БП, пять реле – коммутаторов. Закольцевать детали на одной плате, зафиксировать ее на каркасе под торпедой. Для безопасности проведения работ воспользуйтесь услугами сертифицированных мастерских, автоэлектриков.
• Помните, что непрофессиональное вмешательство скорее навредит, нежели повысит эффективность работы того или иного агрегата.
• Средний срок эксплуатации БП старого образца 60 – 65 тыс. км. длительность ресурса предохранителей ножевого типа 80 – 90 тыс. км. В зависимости от условий эксплуатации, качества и профессиональности сборки интервал может быть увеличен до 5 – 10 тыс. км.
• При покупке деталей тщательно сверяйте каталожные артикулы с данными в инструкции по эксплуатации техническим средством.

Деление по функциям

Что касается функций, то все электрооборудование делится на системы, выполняющие определенные задачи:

• Принимают участие в работе двигателя;
• Обеспечивают безопасность движения;
• Создают комфортабельные условия;

Системы, отвечающие за работу мотора

Система зажигания принимает участие в работе силового агрегата и в ее задачу входит образование искры в цилиндрах двигателя для поджигания топливовоздушной смеси. Компонентами этой системы являются коммутатор, датчик момента образования искры, катушка и свечки. Включение системы в работу осуществляется замком зажигания. Все указанные компоненты соединение одной цепью, схема которой указана ниже:

Второй системой, относящейся к электрооборудованию и работающей с двигателем, является система пуска. Для запуска двигателя используется силовой электромотор — стартер, управляемый с все того же замка зажигания. Схема ее такова:

Также к двигателю имеет отношение вентилятор системы охлаждения.

Системы, отвечающие за безопасность и комфорт

К электрооборудованию, обеспечивающему безопасность движения, относятся:

• Светозвуковая сигнализация (поворотники, стоп-сигналы, фонари заднего хода, звуковой сигнал);
• Главный свет (фары, ПТФ);
• Обогреватели, очистители и омыватели стекол;

Указанные приборы объединены в несколько систем. Ниже приведена схема питания только одной из них – поворотников:

Поскольку «Ока» — бюджетный автомобиль, то электроприборов, создающих комфортабельные условия для водителя не так уж и много. К ним относятся печка (в которую входит эл. двигатель вентилятора), салонный плафон и прикуриватель.

Поскольку приборы, отвечающие за безопасность движения и комфортабельность не всегда востребованы, то по умолчанию они отключены и в работу включаются при помощи выключателей, переключателей.

Также бортовая сеть включает в себя систему подзарядки АКБ, то есть составляющую, в задачу которой входит поддержание работоспособности электрооборудования. Ее схема подключения такова:

Разделение по назначению

По назначению оборудование делится на:

• Источники питания;
• Защитные средства;
• Элементы управления;
• Контрольно-измерительные приборы;
• Исполнительные механизмы;

Источники питания

К источникам питания относятся АКБ и генератор. Аккумулятор запитывает эл. приборы и обеспечивает их работу при выключенном силовом агрегате. После запуска мотора запитка бортовой сети ведется от генератора, который также обеспечивает восстановление зарядка батареи.

Защитные компоненты

Защитные средства предотвращают перегорание электроприборов и электрической цепи при коротких замыканиях. Основными защитными элементами выступают предохранители. Для удобства все защитные элементы собраны в одном месте – блоке предохранителей, который в «Ока» располагается под передней панелью со стороны водителя.

Элементы управления

К элементам управления относятся все компоненты, отвечающие за включение, переключение и отключение электроприборов. Эта категория объединяет в себе замок зажигания, всевозможные выключатели и переключатели. Большая часть этих элементов расположена в прямой доступности для водителя – на передней панели, рулевой колонке. Но есть выключатели, на которые водитель воздействует через определенные узлы – выключатели стоп-сигналов, датчик включения сигнальной лампы подсоса и т. д.

Контрольно-измерительные приборы обеспечивают водителя информацией о работе определенных узлов и механизмов, эксплуатационных показателях – уровне топлива, температуре ОЖ, давлении масла и т. д. Одни виды этих приборов выводят точную информацию, другие же представлены в виде сигнальных ламп, срабатывающих только при возникновении неисправности.

Измерительные приборы объединяют в себе датчики, установленные на требуемых узлах и механизмам, и сигнальные элементы, расположенные на приборной панели.

Исполнительные приборы

Исполнительные механизмы – компоненты, которые выполняют ту или иную функцию – освещают, приводят в действие узлы и т. д. К ним относятся электродвигатели, лампы освещения, звуковой сигнал, прикуриватель и т. д.

7.2. Блок предохранителей

1. Большинство электрических цепей защищены плавкими предохранителями,
расположенными в двух блоках на панели приборов. На корпусах блоков
стоят номера предохранителей. Номера предохранителей, приборы защищаемых
ими цепей, а также сила тока приведены в табл.
7.1.

2. Для доступа к предохранителям сдвинуть вправо декоративную
накладку с надписью: «Волга», расположенную на крышке блоков предохранителей.
Вставить палец в отверстие и, потянув крышку блоков предохранителей
на себя, снять ее. Если крышка снимается туго, можно подцепить ее
отверткой. Для извлечения предохранителей из блока рекомендуется
использовать пинцет, который прилагается к комплекту запасных предохранителей.
Корпуса предохранителей имеют цвет, соответствующий силе тока (см.
табл. 7.2).

3. Чтобы снять блоки предохранителей, необходимо отвернуть
по два винта крепления обоих блоков. Вытянуть блоки предохранителей
на себя из панели так, чтобы штекерные колодки блоков вышли из панели.
Промаркировать штекерные колодки, отсоединить и протолкнуть их назад
в отверстие панели приборов.

4. На левом брызговике под капотом установлен дополнительный
блок из двух плавких предохранителей: предохранитель на 30 А защищает
цепь электровентилятора охлаждения двигателя; предохранитель на
60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей
снять крышку блока и, отвернув два винта крепления предохранителя,
заменить его.

Таблица 7.1. Цепи, защищаемые
плавкими предохранителями

№ предохранителя	Приборы защищаемой цепи	Сила тока, А
Левый блок
1	Резерв	25
2	Правая фара (дальний свет)	15
3	Левая фара (дальний свет), контрольная лампа включения дальнего света фар	15
4	Правая фара (ближний свет), электрокорректор	10
5	Левая фара (ближний свет)	10
6	Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол	10
7	Резерв	20
8	Прикуриватель, звуковые сигналы, реле звуковых сигналов	20
9	Задние противотуманные фонари	15
10	Радиоприемник	10
11	Блок системы управления двигателем	5
12	Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа	15
13	Стеклоочиститель, реле омывателей фар	10
Правый блок
1	Передние противотуманные фары, задние противотуманные фонари	25
2	Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель	15
3	Фонари заднего хода, приборы, датчик спидометра	15
4	Лампа стоп-сигнала, розетка переносной лампы	10
5	Контрольная лампа аварийной сигнализации	10
6	Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней	10
7	Обогрев заднего стекла, плафоны, фара-искатель	20
8	Резерв	20
9	Электрический бензонасос (двигатель ЗМЗ-4062)	15
10	Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021)	10
11	Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота	5
12	Обогрев сидений	15
13	Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака	10

Таблица 7.2. Цвет корпуса
предохранителей

Обслуживание, ремонт

Из всех электроприборов автомобиля обслуживания требуют только источники питания:

• АКБ (периодическая подзарядка с использованием зарядных устройств, контроль уровня и плотности электролита);
• Генератор (периодическая проверка натяжение привода, замена изношенных графитных щеток).

Также важно следить за состоянием изоляции проводов и не допускать ее повреждения во избежание короткого замыкания. Нередко возникает окисление контактов в местах соединения проводки, что может привести к отказу электроприборов

Большая часть компонентов электросети является необслуживаемыми и при выходе из строя подлежат замене. К таким элементам относятся лампочки, малоразмерные электродвигатели, переключатели, реле, предохранители, датчики.

В стартере, генераторе, эл. двигателях печки и вентилятора системы охлаждения возможно возникновение механических поломок – износа подшипников, втулок, щеток. Все эти узлы – ремонтопригодны и зачастую удается восстановить их работоспособность путем разборки, дефектовки и установки новых деталей взамен изношенных.

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

Замена предохранителей на Ока

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки проверяем наличие:

• Воротка;
• Головки на «10»;
• Нового БП старого образца (цилиндрического типа) или ножевого типа, если владелец решился на апгрейд;
• Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

• Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
• Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
• Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
• Отщелкиваем крышку с БП, по бокам сжимаем пластиковые фиксаторы;
• Головкой на «10» выкручиваем крепежные болты по бокам. Снимаем БП с посадочного места.

Далее вставляем БП с предохранителями ножевого типа, если проводим модернизацию оборудования или же идентифицируем неисправный модуль, заменяем его новым.

Привинчиваем болты, надеваем защитную крышку.

Что входит в электросхему?

Для начала предлагаем узнать описание систем, которые включает в себя электрическая схема Оки:

Тут выкладываем полезные ссылки на сайты по нашей машинке. Ну а так же найденные железки, которые хорошо работают. Ну и рекомендации по диагностике, ремонту и доделкам.

Сайт с раскладами — как и что разобрать, собрать. В общем — маленький справочник по Оке.

Проверка оригинальных запчастей от фирмы ПЕКАР — http://tdpekar.i-actions.ru/buyers

Как правильно установить бензонасос.

1. Снять шланги с бензонасоса и сам бензонасос. Слить остатки бензина, с него.
2. Выкрутить свечи и поворачивать движок (можно в ручную, без свечей крутиться легко) до того момента, пока шток бензонасоса не будет максимально выдвинут, наружу. Крутить можно за шкив, или ремень, генератора.
3. Поставь бензонасос, притянуть, но не сильно, чтоб он плотно сидел на месте.
4. Качать ручной подкачкой. Насос должен «хрюкнуть» только в самом конце хода ручки, ручной подкачки.
5. Если «хрюкнул» раньше — убрать одну прокладку. Если не «хрюкнул» — добавить прокладку. И так до тех пор, пока не добьёшься «хрюканья» в самом конце.
6. Взять казанский герметик (весто), тонким слоем помазать все посадочные места (бензонасос, площадку, все прокладки с обоих сторон) и уже закрутить как положено.
7. Подождать. 10-15 часов, если в тепле, или 20-24 часа, если на холоде, чтоб герметик прихватился. При таком раскладе — из под бензонасоса не будет сочится масло.
8. Одеть шланги обратно, можно пользоваться автомобилем.

Всё будет в порядке, при условии что бензонасос не убит.

P.S. Если насос новый, только с магазина, и по каким-то причинам он оказался сухим (что недопустимо вообще), то прокачайте через него 5-10 грамм бензина, иначе (на сухую) «хрюканья» не услышите.

Игольчатый клапан, он же игла, он же клапан карбюратора.
Именно он должен держать определенный уровень топлива, пропускать необходимую порцию для работы движка, и обеспечивать нормальную работу во всех режимах. Если игла не исправна (залипает) то поплавковая камера будет либо сухой, либо переполненой, что повлияет на работу ДВС в целом.

Не берите иглу за 10-20-40-50 рублей. Это лотерея. проверено лично. Ставил всякие, каких хватило на пару часов, каких — максимум на неделю.

Единственная нормальная игла — уникар. UNIKAR-10M. Стоимость от 100 до 200 рублей, зависит от региона и наценки магазинов. Но не дешевле сотки — точно.

Цветовая палитра покраски авто, семейства ВАЗ. С примерами.

Знаете название цвета, но не знаете какой код использован? Или наоборот?

Этот справочник вам подскажет и код цвета, и название.

Передняя втулка стартера. Уже сейчас она в дефиците , т/е купить её можно не везде. Однако есть хорошая альтернатива.
Игольчатый подшипник HK1014-2RS. Внешний диаметр — 14мм, внутренний диаметр — 10мм (диаметр вала нашего стартера), длина подшипника — 14мм.
Используя развертку на 14 — аккуратно обрабатываем посадочное отверстие в колоколе КПП, и забиваем подшипник. Сам подшипник, как и вал стартера, мажем смазкой МС1510. Она не тает от температуры, и не течет, так что её хватит на долго.
Данная замена относится к методу «поставил и забыл», ибо износ стального, игольчатого, подшипника, и с нормальной смазкой — минимален, в отличие от стандартной медно-графитной порошковой втулки.
Подробнее — тут.
https://vk.com/oka_super?w=wall-160678383_98483/all

ПРОВЕРКА СИСТЕМЫ ЗАЖИГАНИЯ на карбюраторной Оке (катушка, коммутатор, датчик холла).
Тема из разряда «вдруг ПРОПАЛА ИСКРА — что делать»?

Вот пошаговая инструкция:

1 — Проверка высоковольтных проводов. Снимаем провода. Берём мультиметр и начинаем прозванивать их на сопротивление. Допустимо до 7 кОм на провод, если сопротивление больше, или оно не определяется — провода летят в мусорку. Желательно чтоб было не более 3.5 кОм на один провод. Я же рекомендую ставить хорошие провода без сопротивления.

2 — проверка катушки. Выкручиваем свечи, кладём их на клапанную крышку и подключаем к высоковольтным проводам катушки. Фиксируем свечи так, чтоб они не слетели, лежали на металле, и при этом электроды свечей было хорошо видно. Чтоб не было ошибки в определении цвета искры, свечи лучше использовать новые, либо такие, у которых нет налёта на электродах.
Крутим мотор стартером, а сами смотри на свечи. Искра должна быть яркой, белой, ли бело-голубого цвета. Искра должна быть одинаковой на двух свечах. Такое лучше всего делать вечером в сумерках, либо в помещении где можно приглушить освещение.
Если есть разница в цвете и силе искры, т/е искра не одинаковая, и/или одна свеча даёт искру красноватого цвета, то катушка летит в помойку.
Если искры нет, то необходимо проверить наличие напряжения на синем проводе, с черной полосой. Лампочкой, или мультиметром.
Если напряжения нету, на синем проводе с черной полосой, тогда ищите проблему цепи зажигания. Начиная от входа второго предохранителя, заканчивая реле зажигания, замок зажигания, разъём на силовом проводе, что недалеко от аккумулятора, между аккумулятором и карбюратором.

4 — проверка датчика холла. Снимаем его, аккуратно, чтоб не потерять стопорное кольцо тяги вакуумкорректора. Подключаем разъём к штатной проводке, включаем зажигание. Проводим плоской отверткой через паз датчика холла. При заведомо исправном коммутаторе, и катушке, должна проскочить искра на свечах. Если её нет — датчик холла летит в мусорку.

И да, ремень ГРМ должен быть на месте, и метки — тоже, напряжение в бортовой сети на момент проверки — не ниже 11V (ну так, на всякий случай).

Как заменить замок зажигания на ВАЗ 11113?

К сожалению, замок зажигания модели ВАЗ 1111 «Ока» нельзя назвать самой надежной частью этого, в общем, неплохого, а самое главное недорого автомобиля. Наличие конструктивного недостатка, выразившегося в хрупкости пластмассовых направляющих кулачков замка, привело к тому, что владельцам Оки рано или поздно приходится сталкиваться с проблемой проверки данного выключателя, с перспективой его снятия с последующим ремонтом или заменой.

По своему принципу действия данный выключатель снабжен специальным противоугонным механизмом, который клинит рулевую колонку при вынутом ключе. Противоугонное устройство отключается в случае поворота ключа из положения «III» в положение «0», при этом следует слегка поработать рулевым колесом в обе стороны.

При перемещении ключа с положения «I» в положение «II» в случае повторного пуска двигателя, блокируется цепь питания стартера и в такой ситуации запуск двигателя будет невозможен до тех пор, пока ключ не вернут в исходное положение «0» (только после этого позиция «II» обеспечит включение двигателя). Более подробные сведения о назначении проводов и их цветовой маркировке дает приведенная схема подключения замка зажигания.

Что касается наиболее часто встречающихся отказов замка зажигания, то проявляются они обычно отсутствием реакции электрооборудования и приборов на вставленный в замок ключ, а также нерабочим состоянием противоугонного устройства.

В случае необходимости снятия замка зажигания на автомобиле Ока первое, что необходимо сделать, так это отключить минусовую клемму от аккумуляторной батареи.

Далее следует открутить семь крепежных винтов и снять верхний и нижний декоративные кожуха рулевой колонки. После этого появляется возможность вынуть приборную сборку и отсоединить колодку проводов управления замком зажигания.

Снятие замка зажигания как такового выполняется вместе с кронштейном его крепления путем отвинчивания двух винтов. Кроме всего прочего не забудьте отсоединить массовый провод выключателя от общего жгута электропроводки.

Обратная установка датчика особенностей не имеет и производится в обратной последовательности.

При проверке замка на работоспособность можно воспользоваться обычным мультивольметром, при этом достаточно замерить замыкание контактов выключателя при различных положениях ключа по приведенным ниже комбинациям:

Похожие публикации:

1. Кварц на мойке авто что это
2. Допуск 502 и 504 в чем разница
3. Как посмотреть ошибки на киа спортейдж 3
4. Дэу нексия замена топливного фильтра снизу как надо поменять

Как починить замок зажигания на Оке

Замок зажигания – это важная часть автомобиля, которая позволяет запустить двигатель и включить различные системы. Однако со временем замок зажигания может выйти из строя и перестать работать должным образом. Причиной этого могут быть износ контактов, поломка механизма или проблемы с электрическим соединением.

Если вам потребовалась замена замка зажигания на вашей Оке, не обязательно обращаться к специалистам – вы можете сделать это самостоятельно. В этой статье мы предоставим вам пошаговую инструкцию, которая поможет осуществить ремонт без лишних затрат и усилий.

Важно! Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы, а также что вы понимаете, что делаете. Если вы сомневаетесь в своих навыках, лучше обратиться к профессионалам.

Шаг 1: Подготовка. Прежде чем приступить к ремонту замка зажигания, необходимо заглушить двигатель и отсоединить клемму отрицательного поля аккумуляторной батареи. Это необходимо для предотвращения короткого замыкания и других непредвиденных ситуаций.

Шаг 2: Демонтаж облицовки. В большинстве случаев, облицовка замка зажигания может быть снята при помощи отвертки или специального инструмента. Отверните винты или разъедините крепления, чтобы получить доступ к механизму.

Починка замка зажигания на Оке: пошаговая инструкция

В случае поломки замка зажигания на автомобиле Ока, вам потребуется выполнить следующие шаги:

1. Определите причину поломки, осмотрев замок зажигания на предмет видимых повреждений или износа.
2. Выключите зажигание и извлеките ключ из замка.
3. С помощью переключателя скоростей, переведите руль в самое нижнее положение, чтобы получить лучший доступ к замку зажигания.
4. С помощью отвертки или другого подходящего инструмента, удалите панель приборов, чтобы получить доступ к замку зажигания.
5. Ослабьте крепление замка зажигания и снимите его с автомобиля.
6. Установите новый замок зажигания на место и затяните его крепление.
7. Верните панель приборов на место и закрепите ее.
8. Вставьте ключ в новый замок зажигания и проверьте его работу, убедившись, что зажигание включается и выключается без проблем.

При необходимости, проконсультируйтесь с руководством пользователя или обратитесь к специалисту для выполнения этих действий.

Подготовка инструментов и запчастей

Перед началом ремонта замка зажигания на автомобиле Ока необходимо подготовить все необходимые инструменты и запчасти. Вам понадобятся:

• Отвертка с плоским и крестовым шлицем;
• Набор ключей или гаечный ключ;
• Небольшой молоток;
• Шлифовальная бумага или наждачная брусок;
• Новый замок зажигания со связанными запчастями;
• Смазка для механизма замка;
• Чистая тряпка для протирки поверхностей;
• Угольная кисть для очистки контактов.

Убедитесь, что у вас есть все необходимое оборудование и запчасти, чтобы у вас не возникало задержек во время процесса ремонта замка зажигания на вашей Оке. Приступайте к ремонту только после полной подготовки.

Проверка замка зажигания на наличие проблем

Перед началом ремонта замка зажигания важно убедиться, что именно он стал причиной проблем с запуском автомобиля. Для этого следует выполнить следующие шаги:

1. Необходимо убедиться, что клюссовой переключатель находится в положении «Выключено», а зажигание выключено. Это поможет избежать случайного запуска двигателя.
2. Проверьте, работают ли другие функции автомобиля, такие как освещение и электроника. Если они не работают, то проблема может быть связана с аккумулятором или электрической системой автомобиля, а не с замком зажигания.
3. Попробуйте запустить двигатель. Если при повороте ключа зажигания ничего не происходит, то это может быть признаком проблемы с замком зажигания.
4. Внимательно осмотрите замок зажигания на наличие повреждений или износа. Если замок выглядит старым или поврежденным, то, скорее всего, он нуждается в ремонте или замене.

Если после выполнения указанных шагов вы уверены, что проблема действительно связана с замком зажигания, то можно приступать к дальнейшим действиям по его ремонту или замене.

Замена поврежденных элементов

Если замок зажигания на Оке поврежден и требует замены, следуйте этим шагам для его замены:

1. Отсоедините отрицательный клеммный зажим аккумулятора, чтобы избежать случайного замыкания и обеспечить безопасность.

2. Постепенно размонтируйте оболочку рулевой колонки, отвинтите все крепления, держащие ее вместе. Обратите внимание на количество и вид крепежных элементов, чтобы правильно собрать его впоследствии.

3. После удаления оболочки рулевой колонки, высвободите замок зажигания из места его установки, отвернув все необходимые крепежные винты или болты.

4. Отсоедините все электрические соединения, связанные с замком зажигания. Обратите внимание на маркировку или расположение этих соединений, чтобы не запутаться при последующей установке.

5. Установите новый замок зажигания на свое место и закрепите его с помощью крепежных винтов или болтов. Убедитесь, что замок зажигания плотно прилегает и не шатается после установки.

6. Подключите все электрические соединения обратно на новый замок зажигания. Убедитесь, что все соединения надежно закреплены и обеспечивают хороший контакт.

7. Соберите оболочку рулевой колонки обратно на свое место, закрепив ее крепежными элементами, которые вы сняли на втором шаге.

8. Подключите отрицательный клеммный зажим аккумулятора.

9. Убедитесь, что новый замок зажигания работает исправно, вставьте ключ и попробуйте повернуть его в положение «запуск». Если все работает как задумано, то ваша операция замены замка зажигания завершена успешно.

Примечание:

В случае недостатка опыта или уверенности, лучше обратиться к профессиональному автомастеру, чтобы избежать возможных повреждений и восстановить работоспособность замка зажигания.

Сборка и установка замка зажигания

После всех необходимых ремонтных работ и замены неисправных деталей необходимо приступить к сборке и установке замка зажигания на автомобиле Ока.

Вот пошаговая инструкция:

1. Соберите замок зажигания: Вставьте цилиндрическую проволоку в отверстие в корпусе замка зажигания. Разместите контактный блок в корпусе замка и установите блокировочную пластину на контактный блок. Затяните винты, чтобы зафиксировать блокировочную пластину.
2. Установите замок зажигания на колонку рулевого управления: Поместите замок зажигания в отверстие на колонке рулевого управления и установите его в вертикальное положение. Вставьте ключ в замок и переведите его в положение «Включено».
3. Зафиксируйте замок зажигания на колонке рулевого управления: Поверните замок зажигания в положение «Выключено». Затяните винты фиксатора на колонке рулевого управления, чтобы замок зажигания был надежно закреплен.
4. Проверьте работу замка зажигания: Поверните ключ в замке зажигания и убедитесь, что двигатель запускается и выключается без проблем. Проверьте, что ключ свободно вращается в замке и не заедает.

После сборки и установки замка зажигания рекомендуется проверить работу всех функций автомобиля, связанных с замком зажигания, чтобы убедиться в его правильной работе.

Тестирование работы замка зажигания

Перед началом ремонта замка зажигания на Оке необходимо провести тестирование его работы, чтобы убедиться, что действительно требуется его починить. Для этого следуйте инструкции:

1. Вставьте ключ в замок зажигания и попробуйте его повернуть. Если ключ поворачивается без проблем и включение автомобиля происходит, скорее всего замок не требует ремонта.
2. Если ключ не поворачивается, попробуйте слегка встряхнуть его или подвигать в разных направлениях. Иногда это может помочь устранить заедания или блокировки в замке.
3. Если ключ все равно не поворачивается, проверьте, что нет посторонних предметов внутри замка. Иногда даже небольшие осколки или пыль могут привести к заеданиям.
4. Для более детальной проверки работы замка зажигания можно использовать специализированные инструменты, такие как вольтметр или тестер зажигания.
5. Проверьте цепь питания зажигания на наличие перебоев. Для этого подключите вольтметр к проводу, идущему от аккумулятора к зажиганию. Если вольтметр показывает стабильное напряжение, проблема может быть в замке зажигания.
6. Воспользуйтесь тестером зажигания для определения наличия и качества искры при попытке запуска двигателя. Если тестер не показывает искру или она нестабильна, это может быть признаком неисправности замка зажигания.

Если в результате тестирования вы установили, что замок зажигания действительно неисправен, можно приступать к его ремонту или замене.

Как разблокировать замок зажигания автомобиля

Редкий автомобилист не сталкивался в своей жизни с невозможностью повернуть ключ в замке зажигания. Вроде, и ключ есть, и машина исправна, а завести не получается. Рассказываем, почему это происходит и как победить неподатливый замок.

Редкий автомобилист не сталкивался в своей жизни с курьёзной, но весьма неприятной ситуацией — невозможностью повернуть ключ в замке зажигания. Вроде, и ключ есть, и машина исправна, а завести не получается. Рассказываем, почему это происходит и как победить неподатливый замок. По дорогам нашей страны колесит огромное количество машин, снабжённых самым обычным, «дедовским» замком зажигания. Для запуска их двигателей нужно вставить ключ в замок, повернуть на первую позицию для включения зажигания, а затем в крайнее положение. В результате замкнутся выводы контактной группы зажигания, и электрический разряд от аккумулятора запитает стартер. Несмотря на всю банальность операции, нередко случаются ситуации, при которых ключ отказывается вставляться в замок или поворачиваться в нём. Паниковать в такой ситуации не стоит. Рассказываем о причинах досадной поломки и методах выхода из ситуации. 1. Срабатывание блокировки рулевой колонки Наиболее распространённой причиной блокировки замка зажигания является заводской механизм противоугонной защиты, встроенный в рулевую колонку. Этот простейший механизм стопорит руль при попытке его повернуть без ключа зажигания в личинке замка. По задумке, это должно осложнить жизнь угонщикам, однако нередко страдают и сами автовладельцы.

Решение Чтобы разблокировать замок, нужно одновременно вставлять в него ключ и искать такое положение рулевого колеса, при котором он сможет повернуться и замкнуть контактную группу. Обычно для этого требуется доворачивать руль в одну из сторон.
