Как проверить рулевую рейку на форд фокус 2

Стук рейки на Ford Focus 2

Стук в рулевой рейке при пробеге 140 тыс км. При обращении к специалистам, было рекомендовано ремонтировать рейку. Ориентировочна стоимость работ по переборки рейки 15 тыс. рублей. Эта сумма заставила сильно задуматься…
Хотя, если разобраться: масло с рейки не течет, пыльники целые, гидроусилитель работает. При осмотре рулевых тяг, люфт обнаружен только с левой стороны. После снятия пыльника с левой стороны было обнаружено, что шарнир тяги целый, люфт в самой рейке.
По опыту на других машинах, было предположено, что, скорее всего необходима подтяжка регулировочной пробки рулевой рейки. Поиск в сети подсказал, что возможно подтягивать уже нечего, т.к. пробка пластиковая и ее часто выдавливает из рейки, срывая резьбу.
Была заказана и куплена 6772170 Заглушка рулевой рейки, 6317116 FORD опорная вилка/сухарь
Стоимость 514 рублей

Ну и собственно замена заглушки:
-Вывешиваем переднюю часть машины на домкратах
-Ослабляем передний крепеж подрамника
-Откручиваем задний крепеж подрамника (три болта с каждой стороны)
-Опускаем подрамник, теперь есть доступ до скоб подушек стабилизатора. Откручиваем их.

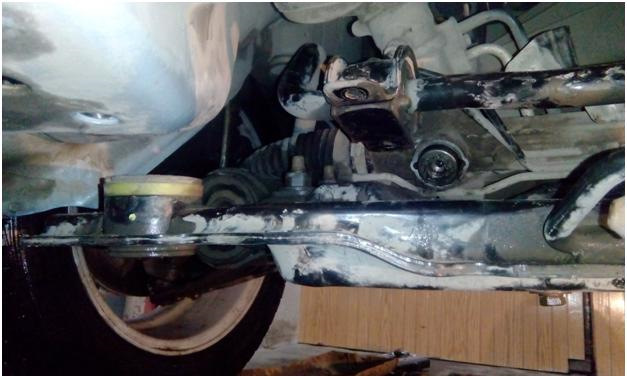

-Получаем доступ к заглушке рулевой рейки

Вынули опорную вилку, видна рейка

Слева снятая металлическая опорная вилка и пластиковая пробка, справа новая металлическая пробка и пластиковая опорная вилка.

Вставляем новую опорную вилку и пружину

Вытираем смазку с резьбы, обезжириваем
Сажаем новую пробку на герметик(фиксатор резьбы). Затягиваем, при этом вращаем рулем. Как только руль потяжелел, затяжку заканчиваем. Все, стук ушел.

Собираем все обратно. На все про все 2 часа. Также можно поменять резиновые втулки стабилизатора (если необходимо)

З.Ы.№1 на самом деле было немного не так.
Сначала руководствуясь своим опытом, решили подтянуть пробку. Ну кто мог предположить, что пробка а) пластиковая ( ну это на многих машинах так), б) то что ее выдавило (а это просчет завода изготовителя).
Поняв, что подтягивать там уже нечего, был заказан ремкомплект в известном магазине. Через неделю процедура разборки была повторена, но уже с известным положительным итогом.

З.Ы. №2 А ведь можно было не париться и за 15 тыс. рублей отремонтировать рейку.

Как проверить рулевую рейку на форд фокус 2

Внимание! Вы используете устаревший браузер. Сайт может работать некорректно.

Рекомендуем обновить браузер или установить другой

Баннер вам в подарочек

Личный кабинет

Форум Ford Focus II Сообщение

О компании

• О компании
• Об Exist.ru
• Адреса офисов
• Связаться с нами
• Вакансии
• Новости
• СтатистикаИнформер для Yandex
• Правовая информация

Интернет магазин

• Поиск автозапчастей и аксессуаров
• Доставка заказа
• Как оплатить заказ
• Условия возврата и гарантии
• Стать клиентом
• Восстановить пароль
• Форумы
• Помощь

Каталог товаров

• Каталоги автозапчастей
• Все для автосервиса
• Шины, диски
• Масла и ГСМ
• Аккумуляторы
• Аксессуары
• Мотокаталоги
• Автолитература
• Автоэлектроника

Партнерство

• Как стать партнером
• Таблица скидок
• Регионам
• Поставщикам
• Юридическим лицам
• Производителям
• Наши склады
• Партнерские программы

Реклама

• @DIRECT продажи
• Реклама на сайте

Подтяжка рулевой рейки

Всем привет!
Начну с шаблонной фразы — доконала ты меня стучащая рулевая рейка.
Всем владельцам Форд Фокус 2 известно, рейка слабое место данного авто. Стук и течь может появиться на совсем новой рейке, т.к. она не лишена конструктивных недостатков. Иначе бы не было этого поста и многих тысяч аналогичных на драйве.
С момента приобретения авто зимой 2016-го, все время слышал стук с левой стороны по ходу движения, при выкручивании руля в крайнее правое положение, особенно на спусках с горки.
После обслуживания передней подвески стук остался без изменений, проехались с моим мастером, после чего он сказал: это рулевая рейка стучит — ремонт стоит мать его 15 тыс., но ты не парься она у всех стучит, пока не потекла — забудь.
Я был бы не я, если бы стал ждать умирания рейки…

Матчасть
Изучив тьму умных статей и форумов, для себя понял — буду делать все сам для продления ее жизни.
Есть 2 способа (относительно переборки всей рейки конечно):
1) Подтяжка заглушки рулевой рейки (на рисунке ниже №3).

Стук появляется из-за износа вилки №1 или прослабления пружины №2, проблема решается подтяжкой заглушки №3.
2) Замена втулки скольжения finis KU2515SF1SN (PCM252815) на новую, находится справа.
Нашел контору: technobearing.ru где за 50 р. есть эти втулки.
Второй способ описывать нет смысла, т.к. для устранения моей проблемы хватило 1-го.
Здесь отличный пример.

Попытка номер раз
Дабы не усложнять себе жизнь, решил начать с простого — попытаться подтянуть заводскую пластиковую заглушку №3, так как у рейки я первый.

Чтобы подлезть к заглушке нужно снять левое колесо, посветить фонариком в сторону пыльника рулевой рейки, перпендикулярно оси вала рейки будет видна гайка заглушка.
Для успеха необходимо иметь инструмент ключ на 17 с трещоткой, как можно длиннее и большую отвертку с плоским жалом.
— Отверткой снимаем заглушку на рис. выше справа. Кто-то ее ставит назад, посадив на клей-герметик, я выбросил в корзину, т.к. смысла в ней особого нет.
— Накидываем ключ и вращаем заглушку по часовой стрелке короткими покачиваниями ключа-трещотки, добиваемся угла поворота 20-30 гр. для первого раза достаточно.
— Садимся за руль и вращаем его влево-право до упора, если все ОК — катаемся с поворотами руля на 90 гр., проверяем нет ли закусывания, иначе ослабляем ее.
Мне не помогло, рейка продолжала стучать. Дальше затягивать я побоялся, так как маячила перспектива сорвать пластиковую резьбу.
Собственно, так у многих и заканчиваются подобные эксперименты.

Попытка номер два
Прошел месяц, решил закупить:
№1 вилку/сухарь finis 6317116 ;
№2 пружину finis 3707496 (купить нереально), купил как замену 53413SCC003 HONDA — не подошла, диаметр в 1,5 раза больше чем нужно;
№3 заглушку finis 6772170.
На этот раз задача предстояла много сложнее, открутить старую заглушку и поставить на место новые детали.
Задачу можно решить двумя способами:
1-й, потратив много часов и сил на откручивание подрамника, чтобы получить полный доступ с торца.

т.к. у меня нет ямы, но есть только мини эстакада, пришлось отказаться от этого варианта, передние колеса должны быть вывешены, но на эстакаде это невозможно в принципе.
2-й, доступ к заглушке получаем после снятия левого колеса, как описано в тексте выше «Попытка номер раз».
Работа
— выкручиваем заглушку, вращая ключ на 17 с трещоткой против часовой стрелки, аккуратно вынимаем ее;

— ищем куда упала пружина и вилка, т.к. установочная цилиндрическая ниша наклонена вниз (у меня выпала только пружина, чему я был немало удивлен и расстроен, достать ее очень сложно в ограниченном пространстве между подрамником и рейкой, использовал проволоку с крючком);

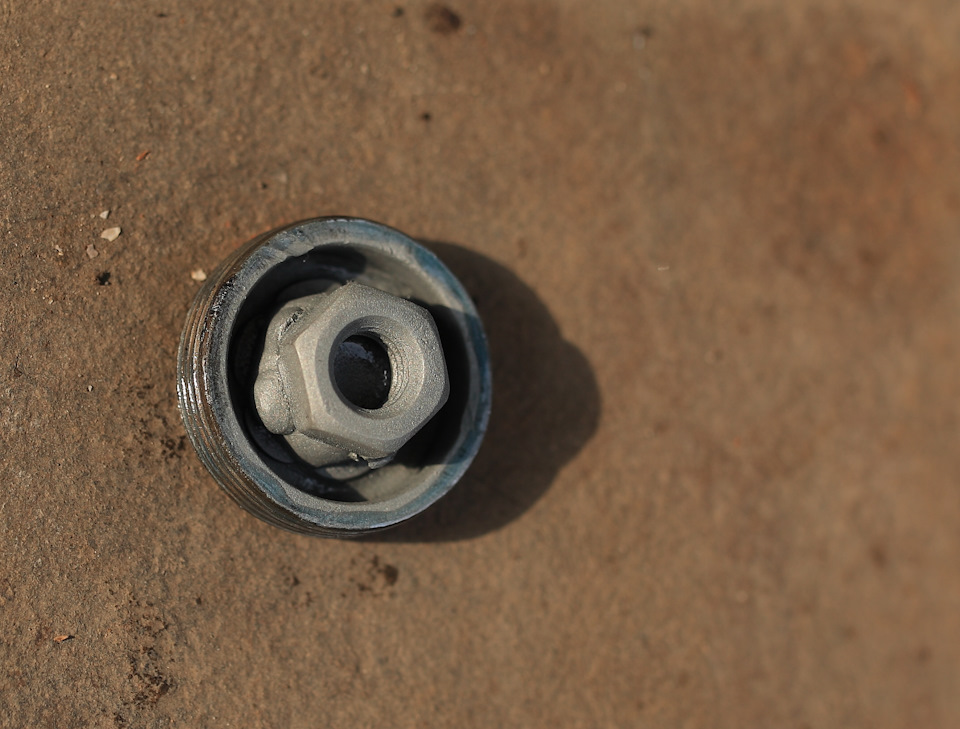

— модифицируем металлическую заглушку, приварив гайку на 17;

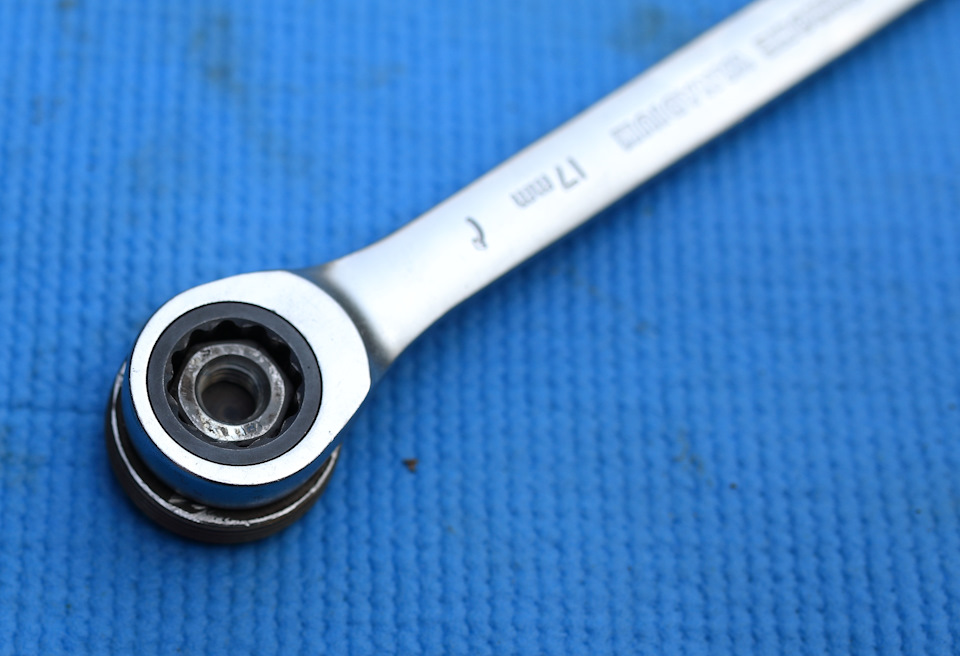

— накидываем ключ, наплывов от сварки не должно быть у основания гайки, т.к. увеличение высоты заглушки не допустимо, не вставите вместе ключом;

— устанавливаем вилку и пружину на место, доступ руки со стороны колеса ограничен от слова совсем, подлазим снизу подрамника, спереди походу движения (мне пришлось немало сделать попыток, чтобы вслепую, наощупь поставить детали на место, при этом пружина все время падала вниз, на подрамник, включил смекалку);

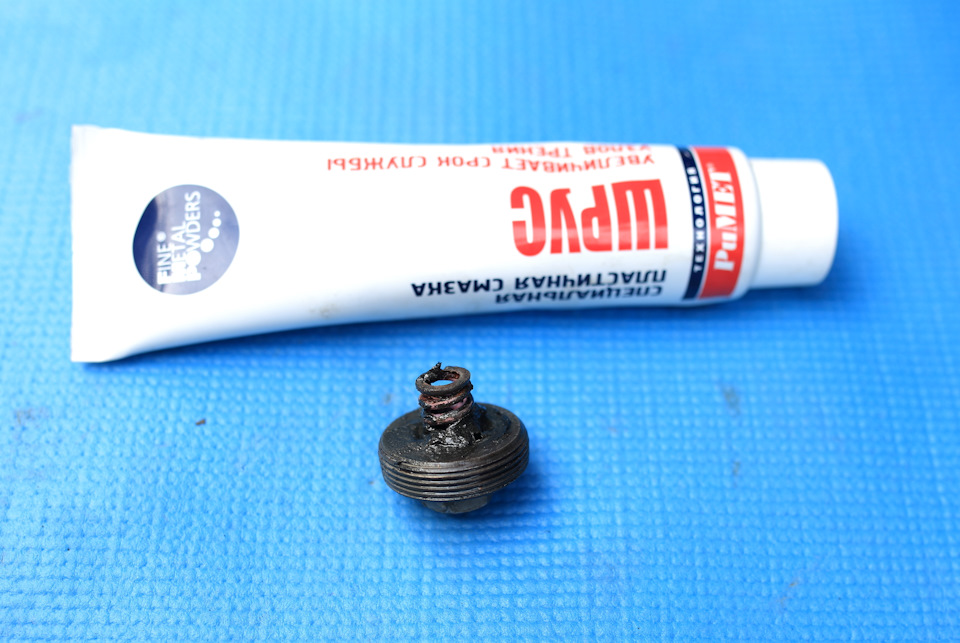

— обмазываем пружину Шрусом, для фиксации;

Пружину вставил в заглушку для наглядности фото, на самом деле перед закручиванием пружина утоплена в круглом пазе у основания вилки.

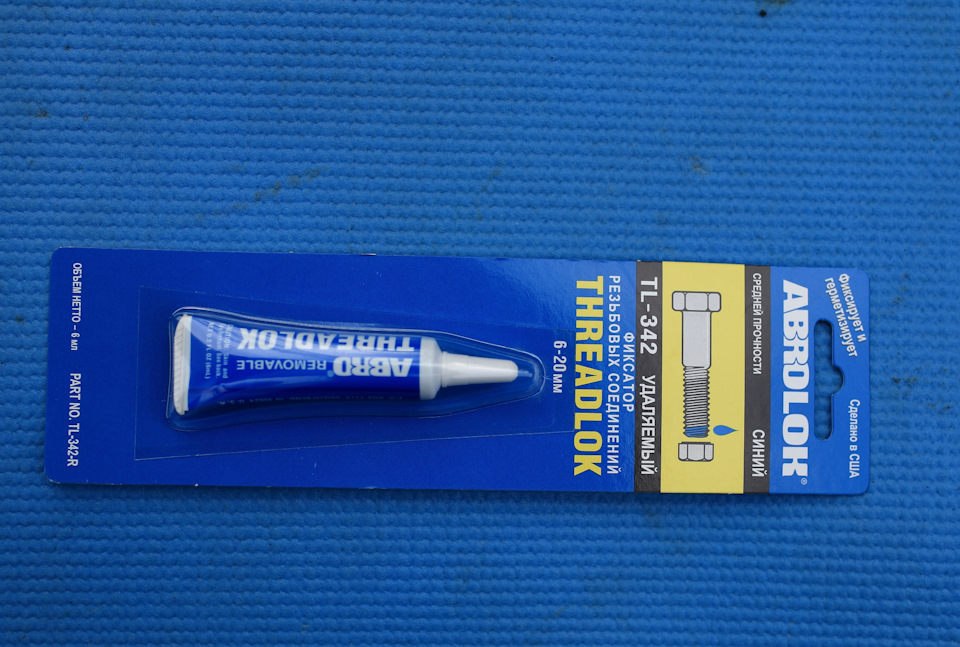

— смазываем резьбу заглушки фиксатором резьбы;

— накидываем заглушку на ключ и аккуратно пробуем ее вкрутить по часовой стрелке до ощутимого сопротивления, крутим руль влево-вправо до упора, если не закусывает и руль не тугой, работу можно считать законченной;
Эпилог.
Для выполнения подтяжки рейки с заменой деталей вышеописанным способом, нужно иметь огромное желание, руки йога, волю к победе и чуточку удачи.
До последнего момента, я не верил в успех, заглушка отказывалась вкручиваться на место, ибо надо одновременно прижимать, крутить и выдерживать деталь в плоскости ответной части.
При этом пружина все время перекашивается.
На последнем издыхании, когда закончились матерные слова и силы, взял и зажал ключ-трещотку плоскогубцами, что позволило удлинить инструмент, обеспечило четкое позиционирование в пространстве и необходимое усилие для вкручивание резьбы.

Результатом доволен, в машине теперь тишина. Насколько? Время покажет!

Всем Удачи во всех начинаниях!

Ремонт рейки «Форд Фокус»: причины и устранение неполадок

Несмотря на то что рулевое управление на автомобилях марки «Форд» отличается надежностью и долговечностью, от проблем не застрахован никто, а значит, информация об особенностях ремонта рулевой рейки на «Форд Фокус» может стать для вас весьма актуальной. Разумеется, любой ремонт лучше доверить профессионалам, а чтобы вы убедились в правильности такого решения, мы детально опишем, как этот процесс происходит в хороших специализированных автомастерских.

Рулевая рейка «Форд Фокус»: особенности конструкции

На автомобилях «Форд Фокус» рулевая рейка выполняет роль связующего звена между рулевыми наконечниками и колонкой, в то же время передавая приложенную силу. С ее помощью выполняется движение колес машины и их поворот, так как наконечники взаимодействуют с поворотными рычагами. Последние, в свою очередь, отвечают за перемещение колес и определяют дальнейший маршрут передвижения транспортного средства.

Картер рулевого механизма на автомобиле «Форд Фокус» расположен в подкапотной части транспортного средства, а сама рейка хорошо закреплена (болтами) на передней подвеске, что нужно знать, если у вас уже стучит рулевая рейка. Помимо этого, рулевая колонка имеет установленное устройство, задача которого – поглощать энергию от ударов при езде по неровным дорогам, систему настройки рулевого положения, а также противоугонный механизм зажигания (именно он блокирует колеса при повороте автомобиля).

Нельзя не отметить и то, что в комплект рулевой системы «Форд Фокус» входит блок переключателей, которые отвечают за четкое функционирование фар, указателей поворота и стеклоочистителей. Благодаря такой продуманности и сложности системы управления в полной мере обеспечивается безопасность движения автомобиля, а значит, при малейших признаках неисправности лучше сразу провести полную диагностику и ремонт рулевой рейки на вашем «Форд Фокус» 2.

Признаки неисправности рулевой рейки

Выясним, на что конкретно нужно обращать внимание, чтобы своевременно устранить проблемы неисправности рулевой рейки. Одним из основных симптомов, которые свидетельствуют о необходимости диагностики этой части машины, является появление неприятного скрипа при вращении руля на медленном ходу или же при стоянке, но с работающим мотором.

Такой звук чем-то напоминает трение резины и, начинаясь с легкого повизгивания, со временем усиливается, стоит автомобилю хорошо прогреться или долго поработать.

Важно! Подобный скрип может напоминать и трение прокладок в непосредственной близости от водителя, поэтому многие автомобилисты никак не ассоциируют его происхождение с неисправностью рейки. В некоторых случаях указанный симптом на время исчезает, но позже появляется вновь.

Также о неисправности узла может свидетельствовать и однократное постукивание, чаще с правой стороны (звук похож на стук стойки стабилизатора). Легкое постукивание нередко появляется при движении на малой скорости и при активном маневрировании (к примеру, при постановке транспортного средства на стоянку). По прошествии некоторого времени звуковое проявление перестает быть эпизодичным и приобретает постоянный характер.

Некоторые автовладельцы, помимо стука рулевой рейки на «Форд Фокус», отмечают и другие проявления проблемы с этим узлом. Так, достаточно часто наблюдается сверхчувствительность рулевого колеса, которая выражается в вибрации и дает водителю ощущение движения по неровной дороге.

Знаете ли вы? Особенностью проявления различных неполадок узла является непостоянство: то скрип появляется, то снова исчезает, и непонятно, требуется ремонт рулевой рейки на автомобиле «Форд Фокус» 2 или это что-то другое. Со временем все признаки неполадок узла становятся более постоянными и сохраняются в течение всего времени эксплуатации машины.

Если же повернуть руль вправо-влево, то с небольшой амплитудой появится непродолжительная вибрация. Такой симптом будет свидетельствовать о появлении люфта между элементами рейки.

Также о возможных проблемах свидетельствует и необходимость в большей физической силе при повороте рулевого колеса (туго ходит).

Кроме того, не стоит забывать, что часть неприятных проявлений действительно не свидетельствует о необходимости ремонтного вмешательства, и все что нужно – просто подтянуть регулировочный болт на детали.

Основные причины неисправностей рулевой рейки «Форд Фокус»

Говоря о симптомах неисправности рулевой рейки на «Форд Фокус» (не важно, 1, 2 или 3), стоит отметить и возможные причины, повлекшие за собой появление проблем. Так, например, появление стуков и увеличение свободного хода рулевого колеса могут являться следствием нарушения силы натяга упорной пружины рейки, износа шаровидного или карданного шарнира, а также свидетельством ослабления затяжки крепежных болтов рулевого механизма.

В то же время недостаточное усиление или, проще говоря, тугое вращение руля может основываться на проскальзывании либо повреждении приводного ремня насоса гидроусилителя, завоздушивании гидросистемы, недостаточном уровне рабочей жидкости, перекручивании или повреждении шлангов. Также подобное проявление может быть связано с недостаточным давлением насоса, повышенными утечками в насосе или из рулевого механизма.

Если руль четко не возвращается в среднее положение, то вполне вероятно, что нарушена сила натяга пружины упора рейки, затруднено проворачивание внутренних шарниров и/или шарниров наконечников рулевых тяг. Шум и стук в рулевом управлении может выступать результатом ослабления крепления рулевых тяг, рулевого механизма и шаровых наконечников тяг, либо свидетельствовать об износе рулевых тяг или шаровых шарниров.

В любом из этих случаев не стоит усугублять проблему, и лучше сразу же обратиться к специалистам, которые быстро и эффективно смогут устранить даже серьезную проблему.

Как ремонтируют рулевую рейку «Форд Фокус»

Ремонтные действия по отношению к рулевой рейке на «Форд Фокус» 1, 2 или 3 сводятся к тому, что ее снимают с автомобиля, разбирают, чистят и шлифуют все еще пригодные детали и после замены вышедших из строя частей снова собирают и устанавливают на машину.

Однако вполне возможно, что этих действий окажется недостаточно, и тогда вам придется не подтягивать (регулировать) указанную деталь, а сразу же менять ее на новую. Как бы там ни было, но для начала следует подготовить весь необходимый для работы инструментарий и новые запчасти.

Необходимые инструменты и материалы

Для выполнения ремонта рулевых реек требуется стандартный набор инструментов, в том числе домкрат (в условиях сервиса это подъемник), различные ключи, съемники и сменные детали. Проблемы с рулевой рейкой на «Форд Фокус» обычно связаны с износом зубцов рейки и разрушением опорных втулок.

Кроме того, особенности конструкции этого механизма таковы, что сильные ударные воздействия на подвеску (часто встречаются на современных дорогах) крайне отрицательно сказываются на ее состоянии, поэтому, чтобы устранить подобные проблемы, необходимо будет заменить «уставшие» части.

Список запасных частей

При выполнении ремонтных мероприятий не лишним будет специальный ремкомплект рулевой рейки (сальники) для «Форд Фокус». Если подобное вмешательство выполняется впервые, то нужно подготовить еще и новую гайку, которая устанавливается взамен штатной пластиковой и служит для подтягивания рейки.

Также следует подготовить прижимную вилку (устраняет люфт в зацеплении рейки с шестерней) и пружину (устанавливается между регулировочной гайкой и вилкой). Для устранения мелких дефектов и шлифовки штока рулевой рейки специалистами компании используется токарный станок. Испытания собранной рулевой рейки проводятся на специальном стенде под давлением.

Ремонт рулевой рейки «Форд Фокус»

Как уже упоминалось выше, ремонт описанного узла может предусматривать регулировку рулевой рейки на «Форд Фокус» 1, 2 или 3, либо ее полную замену на новую деталь. Рассмотрим поочередно каждый из этих процессов.

Как подтянуть рулевую рейку
Все действия по подтяжке рулевой рейки на «Форд Фокус» 2, не отличаются особой сложностью, особенно для профессионалов. Все, что нужно, – это загнать машину на подъемник, подставить под колеса упоры (для безопасности), демонтировать пластиковую защиту двигателя, а затем найти регулировочный болт (размещен на рейке, но в достаточно труднодоступном месте).

Отыскав на этом болте пластиковый стопор (устанавливается в штатном режиме, и его наличие свидетельствует о том, что подтяжкой рейки еще никто не занимался), необходимо поддеть его отверткой и вытащить.

Он являет собой пластиковое кольцо-заглушку с небольшими ножками, которые и соединяются с пазами для лучшей фиксации. Как только стопор будет снят, уже можно не бояться повредить саму рейку или болт, поскольку именно эта часть изготовлена из наиболее хрупкого материала.

Важно! Поскольку эта деталь надежно прикреплена, то, скорее всего, при снятии вы ее сломаете, но это не страшно: сам болт не раскрутится, а от грязи рейка и так защищена.

Оголенный болт подтягивается по часовой стрелке, а вот насколько сильно его крутить, нужно решать, исходя из изначального положения. Правильнее всего выполнять процедуру постепенно, буквально по миллиметру, каждый раз проверяя наличие стука в рейке и ход рулевого колеса (оно не должно вращаться слишком туго). Резко затягивать болт не стоит, поскольку в таком случае существует серьезная вероятность закусить рейку.

Специалисты нашего сервиса выполняют указанную процедуру быстро и качественно, и будьте уверены, что если мы подтягиваем рулевую рейку на «Форд Фокус», то комфортное вождение уже обеспечено вам надолго.

Замена рулевой рейки «Форд Фокус»
Чтобы выполнить ремонт рулевой рейки и заменить вышедшие из строя детали, для начала необходимо снять данный узел. Для этого выполняется ряд последовательных действий:

• «Форд Фокус» загоняют на подъемник или поддомкрачивают его переднюю часть (с правой и с левой стороны), устанавливая под колеса подпорки.
• После этого из салона раскручивается крепление, соединяющее рулевую колонку с карданчиком рулевого вала.
• С помощью съемника следует аккуратно отсоединить рулевые наконечники от поворотных кулаков и, открутив крепежные болты теплового экрана, снять его.
• Следом от рейки отсоединяем и трубки, подводящие к ней масло.
• Откручиваем два крепежных элемента РР к подрамнику (понадобится накидной ключ на 15 или головка с воротком) и демонтируем заднюю опору КПП.
• Открутив крепления подрамника, его можно спокойно снять вместе с рейкой.

Замена рулевой рейки на «Форд Фокус» может включать установку полностью новой детали со всеми сопутствующими компонентами или же замену лишь некоторых элементов: втулок, сальников, прижимного механизма, уплотнительных деталей в рулевой рейке. Снятые детали, в частности, и шток рейки, подлежат шлифовке и полировке, а собранную рейку после проверки на стенде устанавливают на автомобиль в обратной последовательности.

Знаете ли вы? Бывают случаи, когда более целесообразно заменить полностью всю деталь, нежели возиться с отдельными ее элементами, поскольку в таком случае проще гарантировать долгосрочную работу механизма.

Особенности неисправностей рулевой рейки на «Фокусах» первого, второго и третьего поколения

Несмотря на то что конструкция рулевой рейки на разных поколениях автомобиля «Форд Фокус» во многом схожа, некоторые отличия все же имеются. К примеру, рулевые рейки на первом поколении сделаны достаточно надежно, и лишь сильные нарушения правил эксплуатации транспортного средства (например, езда с порванным пыльником) способны вывести их из строя. Также стоит отметить, что на часть таких автомобилей в штатном режиме устанавливались детали производства TRW, а на остальные – Ford, причем первые были более надежными.

На втором поколении «Форд Фокуса» практически все проблемы с рулевой рейкой связаны с сухарем, хотя встречаются и другие неполадки, такие как, например, износ картера цилиндра. В последнем случае причиной подобной неисправности является поршень вала-рейки, особенно если он находится в среднем положении. Износ детали до граничной величины вызывает закусывания рулевого колеса в среднем положении (иногда к подобной проблеме приводят неквалифицированные ремонтные действия с применением неподходящих поршневых колец). Огромное значение имеет и материал изготовления кольца, поскольку многие сплавы стирают алюминий достаточно быстро.

На автомобилях «Форд Фокус» третьего поколения устанавливаются гидравлические или электрические рулевые рейки. По сути, ремонт такой детали ничем не отличается от ремонта аналогичного элемента на «Форд Фокус» 2, конечно, если речь идет о гидравлическом варианте детали. В то же время ремонт электрической рулевой рейки на «Форд Фокус» 3 – это достаточно сложное занятие, и чаще всего суть проблемы здесь в низкокачественных втулках.

Если вы находитесь в СПб и вам необходим ремонт рулевой рейки на вашем «Форд Фокус» (неважно, какого поколения), специалисты нашей компании с радостью помогут вам решить любую проблему.
