Повело лонжерон, не беда!

Лонжерон является силовой основой любого автомобиля. У автомобиля их всего два. Расположены данные детали кузова параллельно друг другу, вдоль всего автомобиля. Два лонжерона соединяются между собой поперечинами и таким образом представляют собой некую раму, напоминающую лестницу. Благодаря своей прочности данные детали, выносят на себе вес пассажиров и всех остальных деталей автомобиля. Зачастую имеют прямоугольное сечение. Бывают двух видов: составные и цельные. Помимо того, что служат как усиливающий элемент, так же выполняют функции амортизатора. Дело в том, что при столкновении передний лонжерон, поглощает энергию удара. К тому же на определенных участках лонжерона имеются места изгиба (складки), где они и деформируются. К сожалению данные кузовные части приходят в негодность в результате длительной эксплуатации автомобиля (коррозия, трещины, усталость метала), или ДТП.Так как лонжерон является основной силовой опорой, в случае его неисправности, теряется жесткость всего кузова автомобиля. В том случае если лонжерон был поврежден в результате ДТП, это будет довольно легко увидеть по дверным проемам, которые обязательно нарушатся и влекут за собой не равномерные зазоры между дверями и стойками. В список признаков неисправности лонжерона можно добавить: неравномерное расстояние между колесами, плохая управляемость автомобиля. Но в случае его неисправности, как и любая кузовная деталь, он подлежит ремонту или его замене. В любом случае автомобиль следует везти на диагностику. Специалисты кузовного ремонта определят степень деформации данной детали, и принимают решение по ремонту или замене лонжерона. Если степень деформации не велика, то ремонт лонжерона можно провести с помощью специального стенда, который вытянет лонжерон согласно размерам указанным заводом изготовителем. Но бывают и такие случаи, когда данную деталь отремонтировать невозможно и требуется ее замена. Но даже в случае замены лонжерона (после ДТП), старую деталь следует вытянуть как можно ближе к нее первоначальному положению, перед демонтажем. Это делается для того, что б все кузовные части, контактирующие с данной деталью, вернулись в свое исходное положение. Далее следует отметить, что замена лонжерона бывает частичная и полная. Некоторые автовладельцы желают усилить лонжероны своего автомобиля.Но не стоит забывать, что они выполняют амортизирующую функцию. И должны складываться в гармошку в «местах деформации», при ударе, уменьшив при этом вероятность травмирования людей в салоне автомобиля. Замена лонжерона производится электродуговой сваркой точечно, расстояние между точками примерно 15 сантиметров.После окончания данного кузовного ремонта , следует проверить все размеры и диагонали автомобиля, согласно инструкции. Если все совпадает автомобиль проверяется на дороге, в движении. На ровном участку дороги отпустив руль автомобиль должен ехать прямо и никуда не должно вести руль. Если автомобиль прошел и этот тест, то можно говорить, что ремонт прошел удачно. В любом случае, доверяйте кузовной ремонт специалистам, это сэкономит ваше время и затраты.

Лонжерон крыла самолета

Лонжероны – это стыковые узлы крыльев, которые являются частью компенсаторных узлов. Помимо лонжеронов, к компенсаторам также относят подмоторные рампы, различные подвески и прочее. Это продольный основной элемент силового набора самолета. Он выполняет функцию передачи растягивающих, изгибающих, сжимающих и других типов нагрузок. Существует несколько видов лонжеронов – балочные, ферменно-балочные, ферменные, коробчатые. Кроме того, лонжероны принимают участие в восприятии перерезывающей силы. Коробчатого и круглого сечения лонжероны способны воспринимать крутящийся момент.

У летательных аппаратов лонжероны совмещаются со стрингерами и создают продольный набор крыла, оперения, фюзеляжа, элеронов и рулей.

Конструкция

С конструктивной точки зрения лонжероны бывают сборными или монолитными. Сборный лонжерон обладает нижним и верхним поясом и стенкой. Коробчатое сечение имеет только две стенки. Со стенкой пояса соединяются путем клепки, точечной электросварки, болтовых соединений или склейки. Пояса работают от изгибающего момента на растяжение-сжатие. Они составляют большую часть всей площади сечения лонжерона.

Моноблочное крыло – это тип конструкции крыла, у которого при изгибе продольные силы воспринимаются стрингерами и обшивкой по всему поперечному контуру. В таких крыльях лонжеронов нет, но вместо них устанавливаются продольные стенки.

Пояса лонжерона создаются из высококачественных материалов:

• сталь;
• титан;
• алюминиевые сплавы.

При создании формы сечения конструкторы руководствуются определенной задачей – обрести максимальный момент инерции при заданной площади сечения, простотой изготовления, удобством выдерживания профиля, экономии и удобств закрепления к обшивке и стенкам.

По ширине вытянутая форма сечения профиля повышает момент инерции лонжерона. Благодаря присутствию лапок площадь поясов, которая занята отверстиями под заклепки, становится небольшой, а крепление стенки и обшивки к поясу значительно упрощается. Профиль крыла держится за счет малой ковки профилей и их лапок, но в том случае, если это возможно. В других вариациях на пояса устанавливают накладки из мягкого материала.

Применяя профили разного сечения, можно измерить площадь самого сечения поясов в длину. Разрушение пояса при сжатии образовывается от напряжений, равных прочностному пределу материала. При этом пояс работает далеко не всей площадью, а только ее частью, которая равна площади пояса.

Критические напряжения сжатия поясов балочного лонжерона

В двух плоскостях пояс балочного лонжерона подкреплен жесткими элементами – стенкой и обшивкой. Они препятствуют искривлению оси пояса, что приводит к отсутствию потери устойчивости. Критические напряжения определяются так же, как и у стрингеров.

Стенки балочных лонжеронов создают в основном из листовых материалов. Тонкие стенки подкрепляют стойками, как правило, уголкового сечения. Основная задача стойки – разделить стенку на несколько панелей и повысить касательные критические напряжения потери устойчивости, зависящей от соотношения h/a и толщины стенки.

В конструкции лонжерона бывает одна или две стенки. Критические напряжения сдвигания стенок намного меньше, чем толстых. По этой причине одна толстая стенка выгоднее в весовом отношении, чем две тонкие, которые рассчитаны на ту же нагрузку.

Лонжерон автомобиля: что это такое и для чего он нужен?

Читая статьи об автомобилях, в том числе и на нашем сайте, читатели сталкиваются со многими непонятными словами. Одно из них — лонжерон.

Что же это такое?

Определение

Как мы уже писали на Vodi.su, есть три основных типа конструкции кузова:

• рамная;
• безрамная или несущий кузов;
• интегрированная рама.

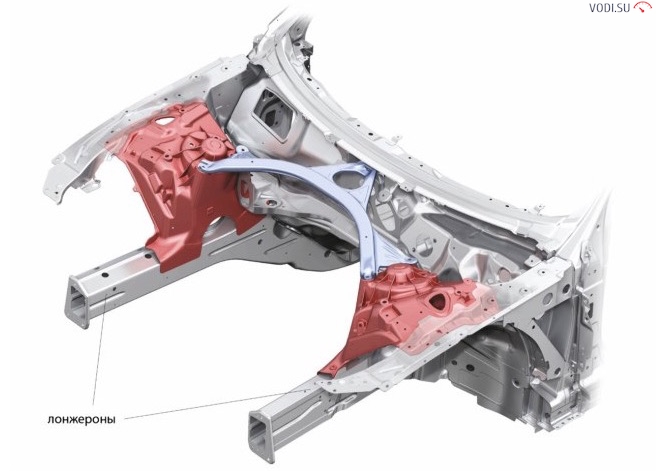

Лонжероны применяются в любой из них. В рамной конструкции их часто называют продольными балками — они тянутся по всей длине кузова, а в местах крепления двигателя и в задней части их делают особенно прочными и жесткими, так как здесь концентрируется наибольшая нагрузка.

В безрамных автомобилях они используются в подрамнике, который находится под капотом и усиливает переднюю часть автомобиля, где размещен двигатель. То же самое можно сказать и об интегрированном кузове. Также с их помощью усиливают брызговики, пол салона и багажника.

Само слово, как видно из его произношения, не относится к исконно славянской лексике, а происходит от французского глагола — Longer, что означает идти вдоль, следовать. То есть он тянется по длине кузова.

Подобная конструкция применяется в авиации, производстве станков, кораблестроении и так далее. Соответственно, лонжерон — это основная несущая балка кузова, к которой прикреплены все остальные детали рамы.

Лонжероны могут иметь разную форму, но в поперечном разрезе они напоминают букву П, то есть это обычный швеллер, либо выполнены в виде полой трубы с прямоугольным сечением. Благодаря этому они спокойно могут выдерживать вес двигателя, коробки передач, пассажирского отсека, не деформируясь. Такая форма обеспечивает им прочность — попробуйте, к примеру, согнуть лист картона и спичечный коробок — последний согнуть будет куда тяжелее.

Особенности конструкции и предназначение

Если вы ездите на внедорожнике рамного типа, то лонжероны тянутся вдоль всего кузова. Они могут быть сварены между собой либо соединяться заклепками и мощными болтами. Просматривая каталог запчастей к своей машине, можно увидеть названия: лонжерон левый, правый, задний.

В передней части они прикручиваются к поперечине. Если же речь идет о несущем или интегрированном кузове, то к ним может быть приварен подрамник, либо же все они вместе образуют одну конструкцию.

Главные задачи, которые возложены на лонжероны:

• усиление кузова;
• дополнительная амортизация;
• смягчение ударов при столкновении.

Кроме того, благодаря им сохраняется геометрия. Если опытный водитель приобретает автомобиль с пробегом, то в первую очередь он осматривает не салон и состояние обивки, а днище, поскольку на него приходится весь вес машины.

При осмотре автомобиля лонжероны можно хорошо рассмотреть только снизу.

Проблемы, связанные с лонжеронами

Если геометрия кузова нарушена, машина побывала в аварии или из-за коррозии днище пришлось переваривать, то лонжероны могут трескаться или сдвигаться с места. Следует сказать, что ремонт их обходится очень дорого даже на автомобиле с рамной конструкцией кузова. Если же кузов несущий или интегрированная рама, то их приходится переваривать, а сделать это качественно практически невозможно — сварной шов не может обеспечить тот же уровень жесткости, что и цельный металл.

Обратите внимание еще на один момент — в том случае, если кузов, особенно днище, ремонтировали с помощью сварки, то их свойства полностью нарушаются.

Покупать такой автомобиль не рекомендуется, поскольку при движении на большой скорости последствия могут быть плачевными:

• ухудшение амортизационных характеристик;
• смещение или трещины лонжеронов;
• ухудшение комфорта езды.

Более того, изменяются и динамические характеристики самого автомобиля, им становится сложнее управлять.

Если же без замены не обойтись, то заказывайте ее только у профессионалов, где имеется оборудование для дуговой сварки. Найти данные детали в продаже можно, правда стоят они довольно дорого. Устанавливайте лонжероны того же размера и из того же материала, что и старые.

На авто с несущим кузовом погнутые лонжероны можно выпрямить на стенде — каролинер. Автомобиль заезжает на него, специалисты замеряют углы отклонения несущих элементов конструкции, и благодаря гидравлическим стержням выравнивают их до нужного уровня.

Лонжерон: что это такое в автомобиле

0 08 Июля 2015

Лонжерон: что это такое в автомобиле

• Лонжерон: что это такое в автомобиле
• Что такое лонжерон?
• Происхождение термина
• Функции лонжерона
• Основные виды лонжеронов
• История лонжеронов
• Преимущества и недостатки такой конструкции
• Проблемы, связанные с лонжеронами

Что же такое лонжерон? И почему он порой «устаёт», «уходит» и даже «лопается» в крайних случаях? Это слово Вы часто можете услышать от тех сотрудников автосервиса, которые занимаются ремонтом кузовов автомобилей. И порой неосведомлённый клиент может напугаться, услышав такой вердикт, да ещё и с этим словом. Лонжерон, это вот, ушёл, ну и плохо это. Так от чего он устаёт, куда уходит и почему лопается и вообще, что это за дивный зверь такой, Вы узнаете из этой статьи.

• Что такое лонжерон?
• Происхождение термина
• Функции лонжерона
• Основные виды лонжеронов
• История лонжеронов
• Преимущества и недостатки такой конструкции
• Проблемы, связанные с лонжеронами

Что такое лонжерон?

—>Лонжерон – основа конструкции любого автомобиля. Лежит он по всей длине машины. Лонжеронов в автомобиле два. Они составляют основу рамы любого автомобиля. Лонжероны соединяются поперечными перемычками, что и образует конструкцию рамы, к которой уже и крепятся подвески, кузов и некоторые другие автомобильные детали. Из-за такого строения, рама, что образуется лонжеронами и перемычками, схожа с лестницей, поэтому зачастую она и именуется в кругах автомобилистов лестничной.

Каждый, кто сталкивался с лонжеронами, скорее всего знает как он выглядит внешне. Этот элемент схож с обычной коробчатой сеткой или металлическим профилем. Если выразиться иначе, лонжерон выглядит как обычная труба с прямоугольным сечением. Лонжероны проходят как по всей длине автомобильной конструкции, так и располагаются с двух сторон: спереди и сзади.

Прочность лонжеронов исключительна. Они способны выдерживать колоссальные нагрузки, которые оказываются весом «начинки» автомобиля, пассажирами и багажом. Лонжероны способны прекрасно переносить ударные нагрузки, оказываемые автомобильными колёсами во время движения. Визуально лонжероны, которые образовывают собой лестничную раму, похожи н букву «П», положенную на бок. Рамой такого типа с лонжеронами, что входят в её состав, оснащаются многие модели грузовиков и некоторые тяжёлые внедорожники.

Легковые автомобили, в основном, выпускаются на несущей кузовной конструкции. Если выразиться немного по другому, то легковые машины оснащаются лонжеронами, хотя лишены рамы лестничного типа. Следовательно, исходя из всего выше сказанного, лонжероны являются неотъемлемым элементом конструкции каждого автомобиля. Чтобы должным образом рассмотреть лонжероны, нужно заглянуть под её днище.

Происхождение термина

Лонжерон в переводе с французского longeron, что является производным от longer – двигаться вдоль является определением основного силового элемента конструкции, расположенного по всей длине большого числа инженерных сооружений, таких как самолёты, вагоны, корабли, автомобили, мосты.

Функции лонжерона

Лонжерон – силовой агрегат транспортного средства. В автомобилях на рамной конструкции: грузовиках и тяжёлых внедорожниках, лонжерон – это часть рамы. В легковых автомобилях с безрамными конструкциями лонжерон является усиливающей деталью днища кузова и пола багажного отделения. Лонжерон так же ещё и одна из прочнейших автомобильных частей так как выдерживает нагрузки кузова, мотора, пассажиров и багажа.

Лонжероны выполняют роль амортизаторов для передней части автомобильного кузова. Они поглощают деформационные искажения. Если конструкция кузова будет слишком прочной и жёсткой, то энергия удара не будет поглощена им полностью, а по большей части передастся пассажирам. Во избежание такого исхода, ту часть кузова, в которой находятся пассажиры делают минимально деформируемой и смягчающей удар.

Для этого во фронтальной и задней кузовных частях конструируются деформируемые зоны со значительно ослабленной продольной силовой структурой. Лонжероны ослабляются различными способами:

— путём уменьшения толщины сечения или стенок – это называется переменным сечением лонжеронов;

— путём сквозного прорезания и проделывания специальных отверстий в местах, которые минимально нагружены;

— создание специальных складок в конструкции лонжерона, которые позволяют сминать лонжерон в гармошку при фронтальных и тыльных столкновениях. В таком случае эти места подвергаются сильному разрушению, но зато поглощают почти всю кинетическую энергию, уменьшая ударную силу, которая направлена в сторону салона.

Основные виды лонжеронов

Установка лонжеронов может производиться в различном положении. Это зависит от типа автомобиля. Итак лонжероны могут располагаться:

— горизонтально параллельно друг к другу;

— горизонтально под определённым углом;

— изогнутыми и вертикально расположенными;

— изогнутыми и расположенными в горизонтальной плоскости.

Параллельно расположенными лонжеронами, размещёнными в горизонтальной плоскости, оборудуются, в основном, грузовые автомобили. Следующие конструкции используются на легковых внедорожниках. Лонжероны, расположенные под углом, способствуют максимальному углу поворота колёс. Лонжероны, изогнутые вертикально, снижают центр тяжести, обеспечивая более низкий уровень пола в салоне автомобиля. Лонжероны, которые изогнуты горизонтально, так же понижают кузовной уровень пола, повышая пассивную безопасность в случае бокового столкновения.

Поперечины, что расположены между лонжеронами, служат для обеспечения более жёсткой конструкции основания автомобиля. Поперечины могут иметь разные формы: прямолинейную, Х и К-образные. Такие поперечины изготавливаются из металлического профиля, который изогнут. В грузовых автомобилях поперечины соединяются с лонжеронами клёпкой, а в легковых — сваркой. Для того, чтобы закрепить на раме кузов, агрегаты трансмиссии и двигатель, используются кронштейны, имеющие различную форму.

История лонжеронов

Появление лонжеронов связано напрямую с рамными кузовными конструкциями, ибо именно рамы в первых появившихся автомобилях были единственной конструктивной несущей конструкцией автомобилей. Изначально рамы автомобилей были деревянными, а только уже потом их заменили металлические конструкции. С постепенным усовершенствованием рам, стали внедряться в их конструкцию и лонжероны. В 20-ые годы прошлого века фирмой Auburn была спроектирована лонжеронная рама с Х-образной поперечиной. Постепенно в автомобили стали интегрировать рамы, то есть лонжероны были единым целым с полом кузова. В нынешнее время лонжероны являются составным элементом конструкции любых автомобилей, независимо от того какого типа его несущая система.

Преимущества и недостатки такой конструкции

— Яркое преимущество лонжеронной конструкции кузова заключается в её лёгком весе и прекрасной жёсткости на скручивание.

— Низкий вес данной конструкции даёт автомобилю лучшую управляемость, высокую динамику и топливную экономичность.

— Отличная пассивная безопасность, которая достигается специальными зонами, поглощающими энергию удара, которые предусмотрены инженерами и конструкторами.

Всё бы замечательно в конструкциях такого типа, но есть и минусы.

— Взаимосвязь всех элементов несущего кузова подвергает всю конструкцию и кузов повреждению в случае выхода из строя хотя бы одного элемента. Так как конструктивная нагрузка распределяется по всей несущей системе;

— Низкая ремонтопригодность лонжеронных конструкций.

Проблемы, связанные с лонжеронами

1. С лонжеронами могут происходить деформации в следствии воздействия на них определённых нагрузок в течении времени. Так же лонжероны имеют свойство уставать и трескаться.

2. После произошедшего ДТП лонжерон может оказаться деформированным в сильной степени. В подобных случаях некоторые важные автомобильные параметры могут быть повреждены или нарушены. Это и положение двигателя, и подвески относительно кузова автомобиля; разъёмы кузовных деталей, дверей и крыльев; изменение геометрии подвески; появление неустранимых трещин снаружи кузова автомобиля.

3. В том случае, если лонжерон лопнет, то кузовная конструкция будет полностью разрушенной. Поэтому после аварии незамедлительно нужно проверить состояние, в котором оказались лонжероны, как сильно они претерпели деформации и какое положение они приняли. Как показывает статистика, ремонтные работы приходятся в 90% случаев на передние лонжероны.

4. В зависимости от того насколько серьёзными оказались повреждения и насколько протяжена деформированная зона, определяется вид ремонтных работ. Лонжерон, который входит в состав рамы, поменять не составит большого труда, в отличии от лонжерона, который является частью несущего кузова. Порой его замена просто бессмысленна.

Если деформация лонжерона не существенна, то его можно отремонтировать путём вытягивания на специально приспособленном для этого стенде-каролинере, на котором можно проверить все необходимые параметры. Если деформация лонжерона достаточно сильная, то присутствует необходимость его замены.

Если же стараться исправить сильно искажённый лонжерон, то это может привести к изменению структуры материала, в следствии чего уменьшиться прочность конструкции, что пагубно повлияет на многие характеристики кузова. Если приходится заменять лонжерон частично, то соединение деталей производится дуговой газосваркой без использования всякого рода соединительных муфт.

Так как основной функцией лонжерона является усиление кузова и определение его жёсткости, во время ремонта его стараются сделать ещё как можно более прочным. Но в этом всём присутствует и «обратная сторона медали», если усилить лонжерон, то его амортизирующая функция сойдёт на нет, что может привести к непоправимым последствиям.
