Меняем датчик температуры охлаждающей жидкости на Лада Калина (+артикулы)

Рабочая температура охлаждающей жидкости – около 90° С . За счет помпы (жидкостного насоса) происходит циркуляция жидкости по радиаторам, патрубкам и рубашке охлаждения. Для уменьшения времени прогрева двигателя и поддержания температуры в рабочем диапазоне устанавливается термостат.

Схема системы охлаждения двигателя на Калине.

Чтобы дополнительно охладить мотор, используется электрический вентилятор, установленный на радиаторе. Управление им производится по данным, полученным от датчика температуры ОЖ. Сигнал от датчика необходим еще для работы электронного блока управления.

• Во-первых, с его помощью функционирует указатель температуры, расположенный на приборной панели.
• Во-вторых, выставляется правильный угол опережения зажигания, чтобы топливная смесь нормально воспламенялась.

На Калине используется два датчика схожей конструкции. Первый подаёт сигнал на индикатор температуры в приборной панели, второй необходим для нормальной работы ЭБУ (включение вентилятора идёт из ЭБУ).

Проведение замены датчика

Для удобства нужно с впускного патрубка, идущего от корпуса воздушного фильтра, снять хомут. После чего фильтр убрать в сторону.

Ослабляем хомут (1) и отсоединяем патрубок, затем снимаем корпус фильтра с креплений на кузове (2).

1. Частично слить охлаждающую жидкость из системы. Двигатель должен быть холодный. Самый простой способ использовать «большой шприц» и откачивать из охлаждающего бачка при помощи силиконового шланга.

Откачиваем антифриз из расширительного бачка в чистую емкость.

Месторасположение датчика на блоке цилиндров указано стрелочкой. В принципе воздушный фильтр можно и не снимать, но работать будет гораздо неудобнее.

Старый и новый датчики, новый лучше сразу покупать в комплекте с медной шайбой.

Если не хотите сливать антифриз, то необходимо максимально быстро вкрутить новый датчик. Тогда у вас «потеряется» около 150 г антифриза.

Самый недорогой датчик Fenox для Калины — TSN21118O7 , стоимость не более 150 рублей. Это частая замена, по отзывам работает нормально.

Датчик температуры охлаждающей жидкости Fenox – артикул TSN21118O7.

При установке нового элемента желательно поставить новую медную шайбу. Это позволит при дальнейшей эксплуатации избежать утечки жидкости из системы.

Где находится датчик температуры на Лада Калине

Датчик температуры охлаждающей жидкости мотора автомобиля Лада Калина состоит в числе важных компонентов системы электронного управления функционированием мотора. По сути, этот элемент является обычным термистором, алгоритм действия которого основан на отрицательном температурном коэффициенте. Его сопротивление изменяется в зависимости от уровня температурного показателя жидкости внутри системы охлаждения. Данный компонент специалисты сокращенно называют «ДТОЖ». Иногда требуется его замена. И актуальный вопрос среди многих автовладельцев: где находится данное устройство?

Общие сведения о датчике температуры охлаждающей жидкости

Ни один блок управления (ЭБУ) современного автомобиля, в том числе и LADA Kalina не может обойтись без рассматриваемого нами устройства — датчик температуры охлаждающей жидкости. В контуре охлаждения модели Лада Калина второй генерации он находится непосредственно на корпусе термостата. С электронным модулем управления компонент связан посредством бортовой электрической сети. Сам контроллер получает питание от основного источника напряжения.

Если температура антифриза в системе низкая, то датчик температуры охлаждающей жидкости обладает повышенным сопротивлением, что можно без труда проверить тестером. С прогревом мотора сопротивление рассматриваемого здесь компонента системы начинает понижаться. На данной закономерности основывается принцип функционирования датчика.

Контроллер осуществляет непрерывный мониторинг температурного параметра внутри контура. Процесс сопровождается изменением величины напряжения. Когда мотор LADA Kalina холодный, оно высокое, а по мере прогрева агрегата величина напряжения уменьшается. Температура силовой установки способна оказывать непосредственное воздействие на немалый перечень датчиков, которыми наделена бортовая система контроля и управления.

Благодаря присутствию ДТОЖ электронному контроллеру доступны следующие функции:

• корректировка угла зажигания (запаздывание или опережение);
• определение оптимального соотношения топлива с воздухом для осуществления корректного процесса смесеобразования;
• слежение за количеством и составом выхлопных газов (здесь контроллеру также «помогает» лямбда-зонд);
• функционирование как в разомкнутом, так и в замкнутом контурах.

При правильном угле зажигания мотор Лада Калина выдает свои заявленные характеристики и потребляет минимум топлива.
Обогащение топливом потребно при холодном старте мотора LADA Kalina. ЭБУ «понимает» это состояние двигателя и выдает команду посредством соответствующего импульса форсункам на впрыск определенной доли бензина. После прогрева объем впрыскиваемого топлива снижается до требуемого уровня.

Касаемо работы датчика в обозначенных так называемых контурах отметим, что если происходит его поломка, то «отправкой» импульсов в ЭБУ «занимается» лямбда-зонд в машине Лада Калина. В данном случае обратная связь не наблюдается. Как следствие, присутствует ухудшение стабильности режима холостого хода. От некорректного функционирования данного датчика или его полного прихода в негодность начинают «страдать» многие электронные компоненты системы управления и в таком случае требуется замена.

Как отыскать и когда заменять датчик?

Где находится датчик? «Герой» нашего материала вкручивается в корпус термостата. Обнаружить его достаточно просто. Другой датчик температуры охлаждающей жидкости, от которого передается информация на прибор, располагающийся на панели в салоне, присутствует рядом с ДТОЖ. Обнаружение датчика несложное, а вот выявление неисправности – дело уже более серьезное и ответственное. Сама конструкция надежная и позволяет элементу обладать завидным ресурсом. Здесь главное не поддаваться на установку некачественного изделия, которое способно огорчить владельца своей поломкой спустя пару месяцев.

К замене элемента следует прибегать, если на лицо следующие симптомы:

• отсутствие стабильности холостых оборотов мотора;
• затруднен пуск агрегата;
• наблюдается несанкционированное повышение топливного расхода;
• контрольная лампа на приборке предупреждает о перегреве силовой установки посредством своего свечения.

В данных случаях замена неизбежна.

Важно! Не следует применять старый антифриз (более 3-х лет), а также необходимо соблюдать пропорции в части его химического состава. Это продлит ресурс датчика.

Как заменить датчик температуры охлаждающей жидкости?

Перед заменой потребуется удостовериться в том, что именно датчик температуры охлаждающей жидкости пришел в негодность, и провоцирует сбои в функционировании мотора.

Процедура имеет следующий вид.

1. Сначала отключаем от АКБ бортовую сеть.
2. Сливаем частично антифриз из контура.
3. Отсоединяем разъем подводящих к датчику проводов.
4. Вооружаемся ключом на «21» и выкручиваем неисправный компонент.
5. Чтобы обеспечить удобство операции рекомендуется демонтировать корпус воздушного фильтрующего компонента.
6. Извлеченный датчик еще раз проверяем путем замера величины сопротивления на его выводах, и если она не соответствует требованиям производителя, то смело приступаем к установке нового изделия.

Монтажная процедура осуществляется в обратном порядке.

Подведем итоги

Когда ДТОЖ пришел в негодность, его следует заменить сразу же после выявления факта неисправности, тем более теперь вы знаете, где находится устройство и как его поменять. Это позволит оперативно избежать сбоев в работоспособности силового агрегата. Если в данной ситуации требуется сменить антифриз, то это целесообразно осуществить во время работ по замене датчика в Лада Калина.

Замена датчика указателя температуры охлаждающей жидкости Лада Калина

Всем привет.
После приобретения авто первым, что бросилось в глаза это неподвижная, вечно лежачая стрелка температуры ОЖ. Само-собой так ездить не катит и нужно было этот косяк исправлять.
Полазил по драйву, почитал ваши рекомендации, ваши посты о том кто как решал подобную проблему и пошел к авто. Снял фишку, почистил контакт, проверил целостность провода… все в норме! Но стрелка лежит. Решил менять датчик. Дальше по фото все будет ясно ( инф думаю будет полезна новичкам калиноводам, тк «бывалые» ничего нового не увидят).

Обязательно нужно слить ОЖ перед заменой датчика, но мне было в такую падлу, что вам не передать. Поэтому
я очень мега быстро, с скоростью света открутил старый датчик и мгновенно вкрутил новый. Да, грамм 100 ож вылилось, но ничего, тряпочкой все вытер, 100 грамм долил в бачок и всё)))) Собираем все в обратном порядке и заводим, ждем… ждем… ждем… и о чудо, стрелка начала оживать. Дело сделано!

Всем ровных дорог и не ломайтесь!

P.S. ко всем кто дочитал до этого места вопрос! opendiag показал, что напряжение на дмрв 1.54 В. Тестером пока не замерял, не было времени. Насколько я понимаю, если и тестер покажет такой результат, то всё… дмрв под замену?

Спустя неделю…
Снова начались приколы с стрелкой. Продолжение —>тут

Замена датчика ДТОЖ на Фенокс TSN22112O7 + замер сопротивления.

Всем ПРИВЕТ!
Была у меня проблема на ХХ двигатель сильно вибрировал, троил и сильно пахло бензом. Кроме того выскакивала ошибка код 0117 низкий сигнал с ДТОЖ и 0303 пропуски зажигания на 3цил. Также заснял видео на ХХ работа двигателя но уже после замены ДТОЖ.
Нормальная работа двигателя ?! Калина после ремонта ГБЦ на 140 000
Для начала заменил датчик а троение само по себе постепенно прошло. Немного расход стал напрягать виной тому стала педаль в пол стал чаще дерозить обгонять ввинчиваться в повороты 80 90 100. Что для калины со стойками Демфи вполне отлично и на прямой и в поворотах. Особенно приятно то что подвеска ничуть не потерялся в комфортности и мягкости по неровной и явно раздолбанной дороге!
Итак для отчёта — мне за него не доплачивают, зато накопительный оборот копится и соответственно растёт уровень скидки на данный момент ОПТ4 при 141 000 рублей оборота за 1.5 года. Дальше правила гласят о необходимости регистрации ИП, что для меня не имеет никакого интереса… пока…

Кат. номер TSN22112O7 FENOX Датчик температуры 126,00 ₽ (автодок)

Теория
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с «отрицательным температурным коэффициентом» — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристики датчика
При повышении температуры сопротивление датчика уменьшается, см. таблицу:
Температура (°C) Сопротивление датчика (ом)
100 177
90 241
80 332
70 467
60 667
50 973
45 1188
40 1459
35 1802
30 2238
25 2796
20 3520
15 4450
10 5670
5 7280
0 9420
-4 12300
-10 16180
-15 21450
-20 28680
-30 52700
-40 100700

Устройство
Датчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.
Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

Делаем замеры при 80 гр. — 332, при 70 — 467

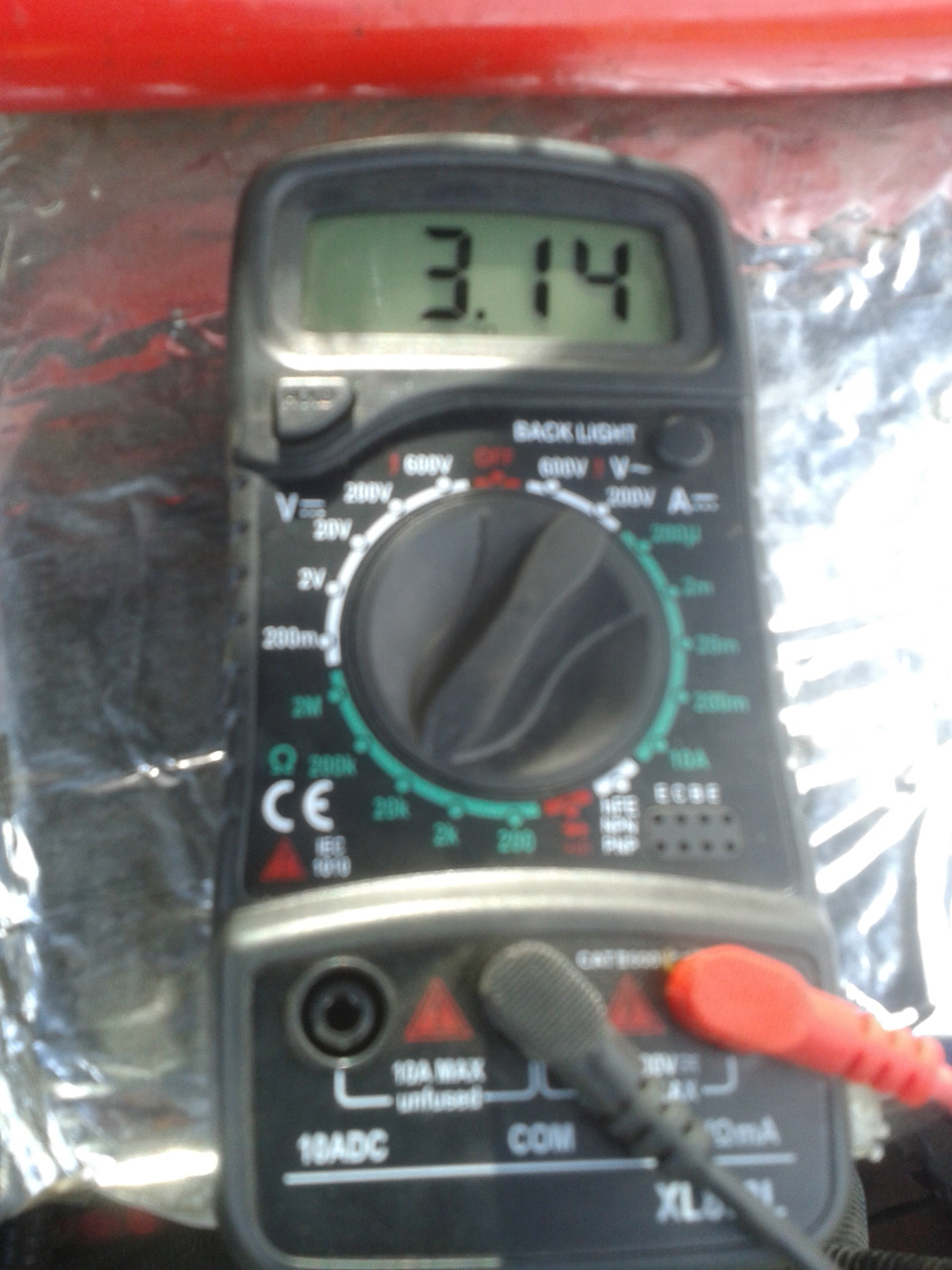

Далее замерил сопротивление на фишке контакт В и напряжение на контакте А

После замены датчика. Также стало заметно щёлканье РХХ при замере сопротивления на фишке. Возможно это слышна работа (настройка) шага РХХ в зависимости от температуры.

После замены температура снизилась до 70гр. Появилась более стабильная работа. На холодную ХХ пока немного не стабилен. Грешу на старые родные уставшие форсы. Но точного диагноза сделать не могу ввиду отсутствия точного диагностического оборудования.
Также есть подозрения на неисправность PCV клапана от Дэу Матиз. Плавающий PCV и редукционный клапан на Калине. ИЛИ Доработка картерных газов + каталожные номера

Всем УДАЧИ! Не ломаться! И ни гвоздя ни жезла!
