Ремонт центрального замка
В декабре 2016 года центральный замок на фокусе стал жить своей жизнью и на команды от сигналки (старлайн) перестал реагировать. Ездил до мая 2017 года без центрального замка и соответственно всегда c закрытым багажником
В мае 2017 принялся чинить замок самостоятельно. Нашел в интернете эл. схему, разобрался куда и как идут сигналы отпирание/запирание.
по двум проводам черный/оранжевый и зеленый/оранжевый идет импульс в модуль GEM открыть или соответственно закрыть ЦЗ . Провода входят через оранжевую фишку «С99» в модуль GEM с низу.
Фишка «С99» поближе:
К этим же проводам подключена моя сигнализация (не штатная СТАРЛАЙН).
Сначала управляющие провода от дверей откинул (отрезал), оставил только сигналку. Туда же временно подключил дополнительные кнопки без фиксации по схеме:
Все заработало как надо сразу, сигналка исправно закрывала/открывала ЦЗ, мои модные кнопочки без фиксации 1979 года выпуска отправляли команды в GEM тоже отлично. Вопрос решен на 50%, стало понятно что виновник находится в правой или в левой двери (или где то в проводке на полпути к двери). Подсоединил к обрезкам провода парочку светодиодных индикаторов — понаблюдал за их работой. Замок открыт — горит первый светодиод, замок закрыт — горит второй. Присмотрелся к выключеным светодиодам — увидел что они не гаснут полностью — есть утечка тока на корпус. Утечка не значительная, но достаточная для того что б GEM не воспринимал сигналы от дверей и ЦЗ постоянно и путался с командами которые на него идут.
Далее определял где короткое замыкание. Меня интересуют только управляющие провода «черный/оранжевый» и «зеленый/оранжевый», они с фишки «С99» идут на фишку «С47-С41» которая находится на кузове автомобиля за утеплителем, ее достать не получилось, решил обрезать провода в удобном месте в жгуте за 30 см до фишки. В том же жгуте провода с фишки «С47-С41» возвращаются и идут к двери водителя. То есть в жгуте находится два провода «черный/оранжевый» и два провода «зеленый/оранжевый». Обрезаю все, соединяю провода идущие с С99 с проводами которые идут на водительскую дверь — все работает, пропаял контакты, изолировал — радуюсь.
Получается что у меня задействован участок проводки от «С99» до места реза проводки а далее сразу на водительскую дверь. Участок от места реза до фишки «С47-С41» и далее к пассажирской двери — от управления центральным замком отключен.
… напоследок еще немного фоток :
Сама фишка «С47-С41» — находится за бардачком, с правой стороны, на раме авто — не достать.
номер клемника С99, втыкается снизу в GEM
Все можно было сделать конечно быстрее, но у меня не было опыта и не хватило смекалки. Ну ладно, все равно я его победил!
P.S.
Статья написана по просьбе одноклубника Alexandr48 с ffclub.ru
Центральный замок и замки дверей / багажника
10 лет
Справочник темы:
 |
пакет безопасности №5, центральный замок, замерз замок, концевик, автозапирание, двойное запирание |
-PaNik_TS-
8 нояб ря 2009
Центральный замок и замки дверей / багажника
802,4K
просмотров
899
участников
2,6K
сообщений
Бармалюха
19 сент ября 2017 mobile
Нет гаража. На парковке у дома много не наделаешь. Ладно. Гадать не буду. Ближайшее время полезу в дверь. В машине все должно быть прекрасно!
Бармалюха
19 сент ября 2017 mobile
А не мог бы кто помочь разобраться с замком? В Чертаново, да вообще в Москве?
15 окт ября 2017
Помогите подключить кнопку открытия ЦЗ в FF2(кнопка с открытым замочком рядос с ручкой открытия двери из салона) не могу найти схему!
16 окт ября 2017
D_Mot
Вроде ЦЗ из салона закрывается флажком только.

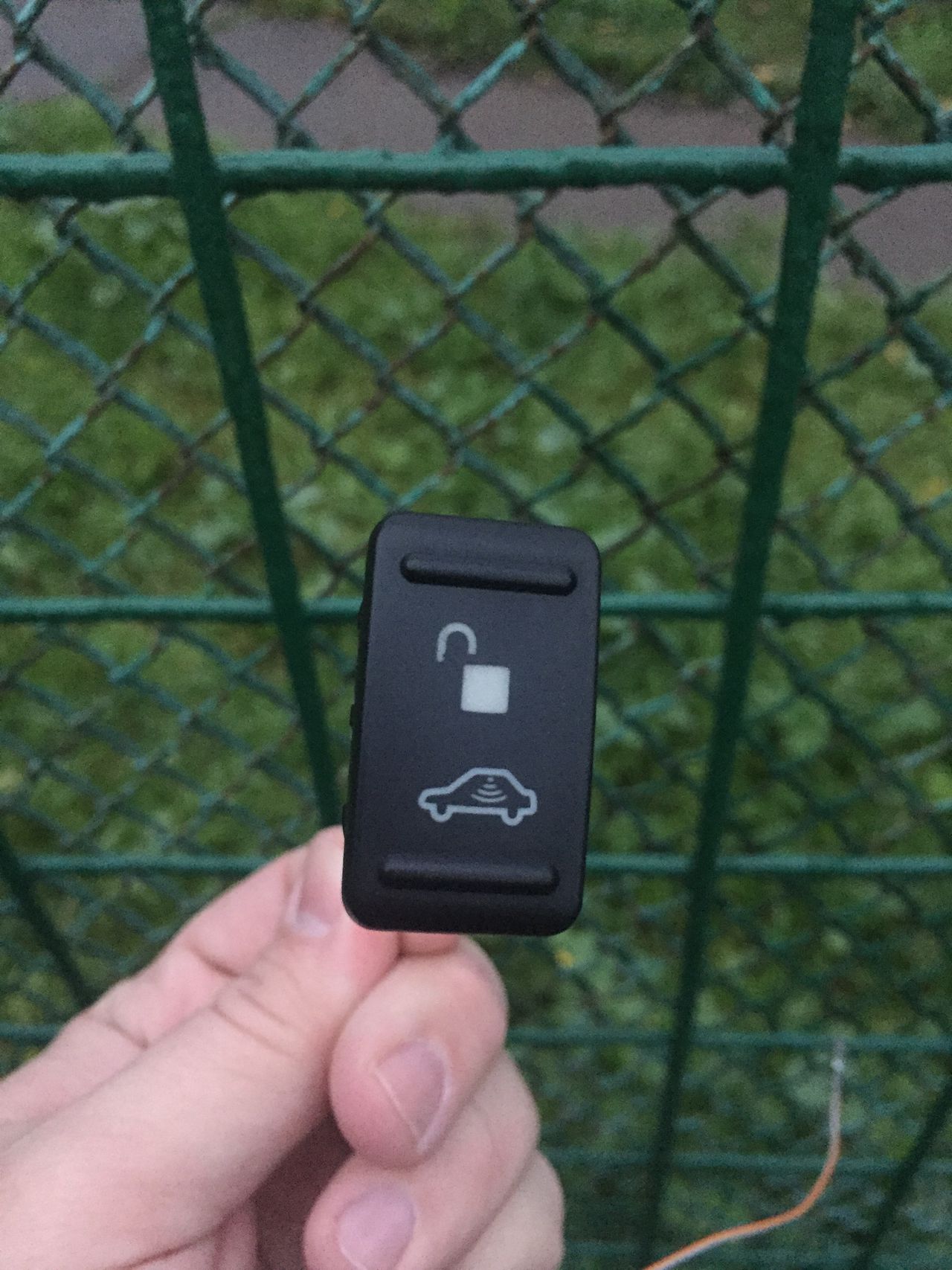

Очень интересно, что за кнопка такая? Есть фото или её номер?
Знаю есть кнопки складывания зеркал, отключения датчиков и объединенная отключение датчиков + складывание зеркал.

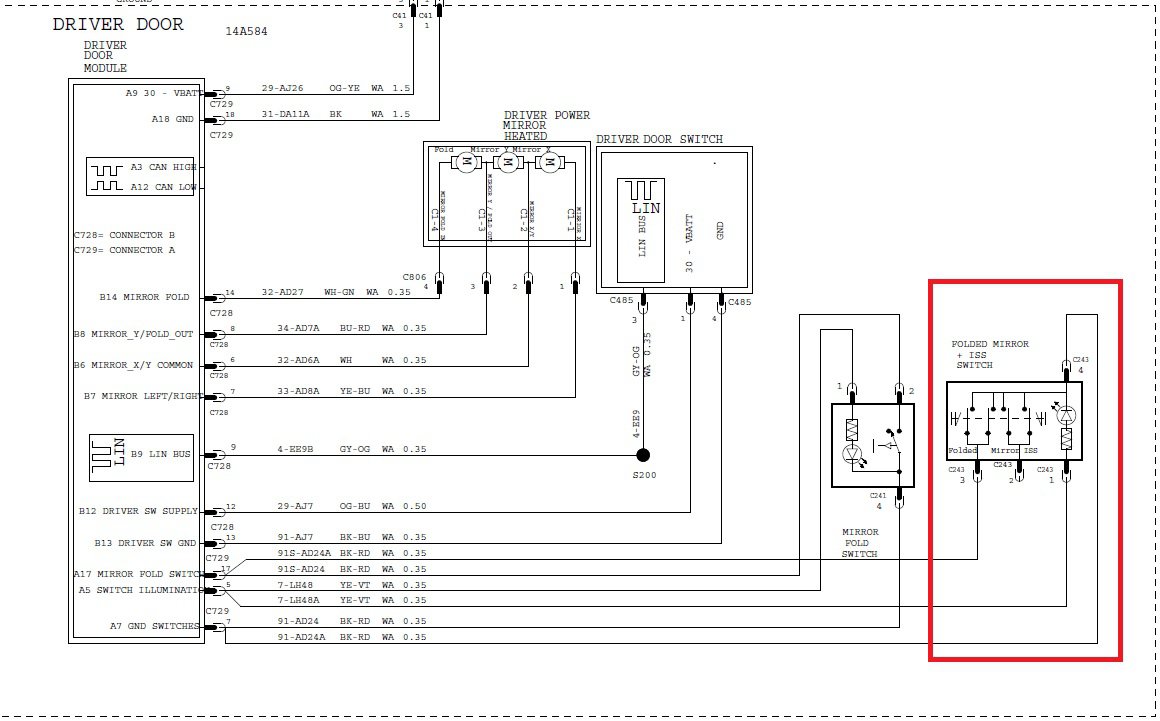

Вот схема
16 окт ября 2017 mobile
Есть просто с
замочком есть только с датчиком объема а есть объем со складыванием зеркал.
16 окт ября 2017 mobile
Собрал полную схему подключения этой кнопки.
16 окт ября 2017
D_Mot

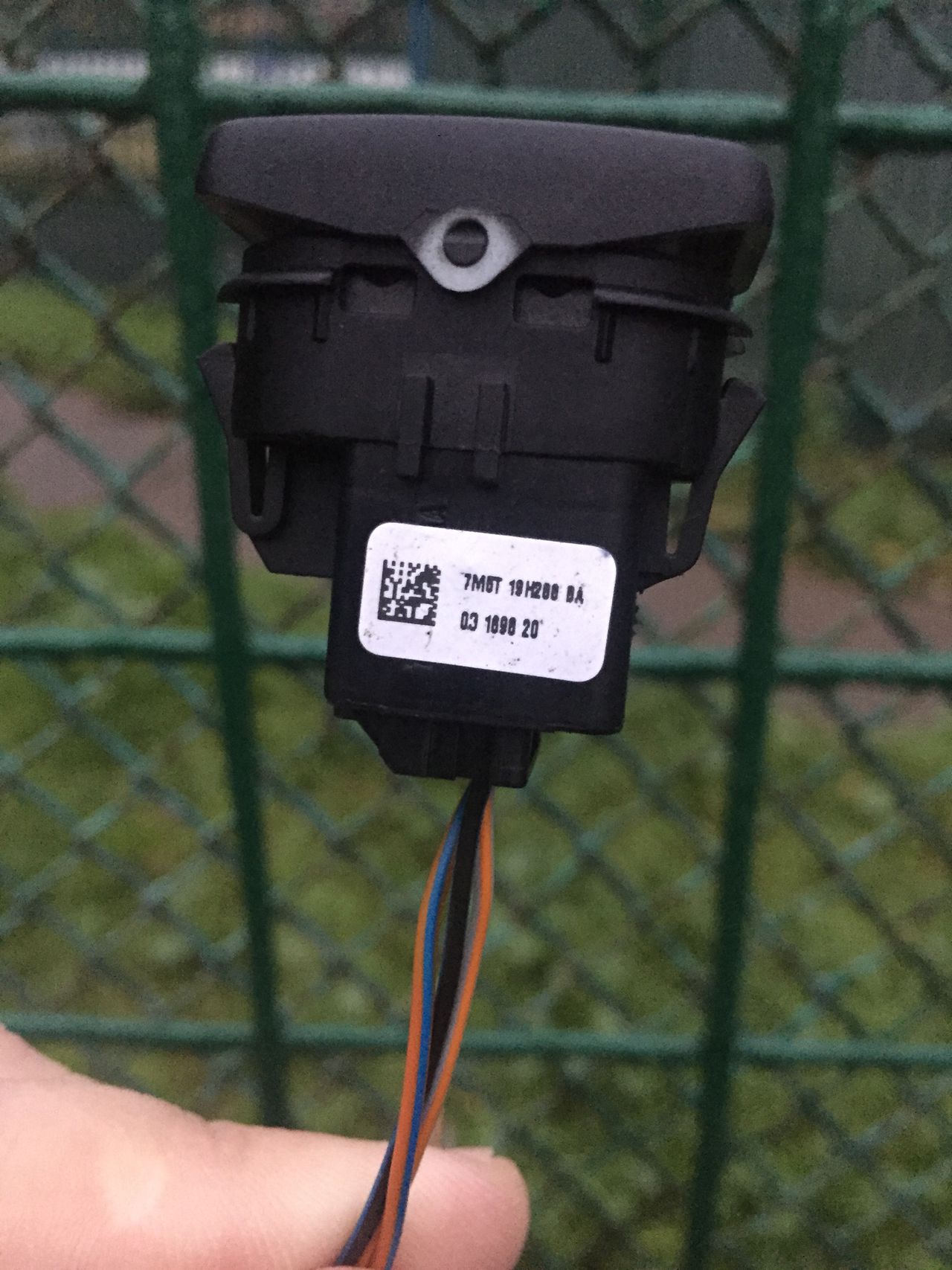

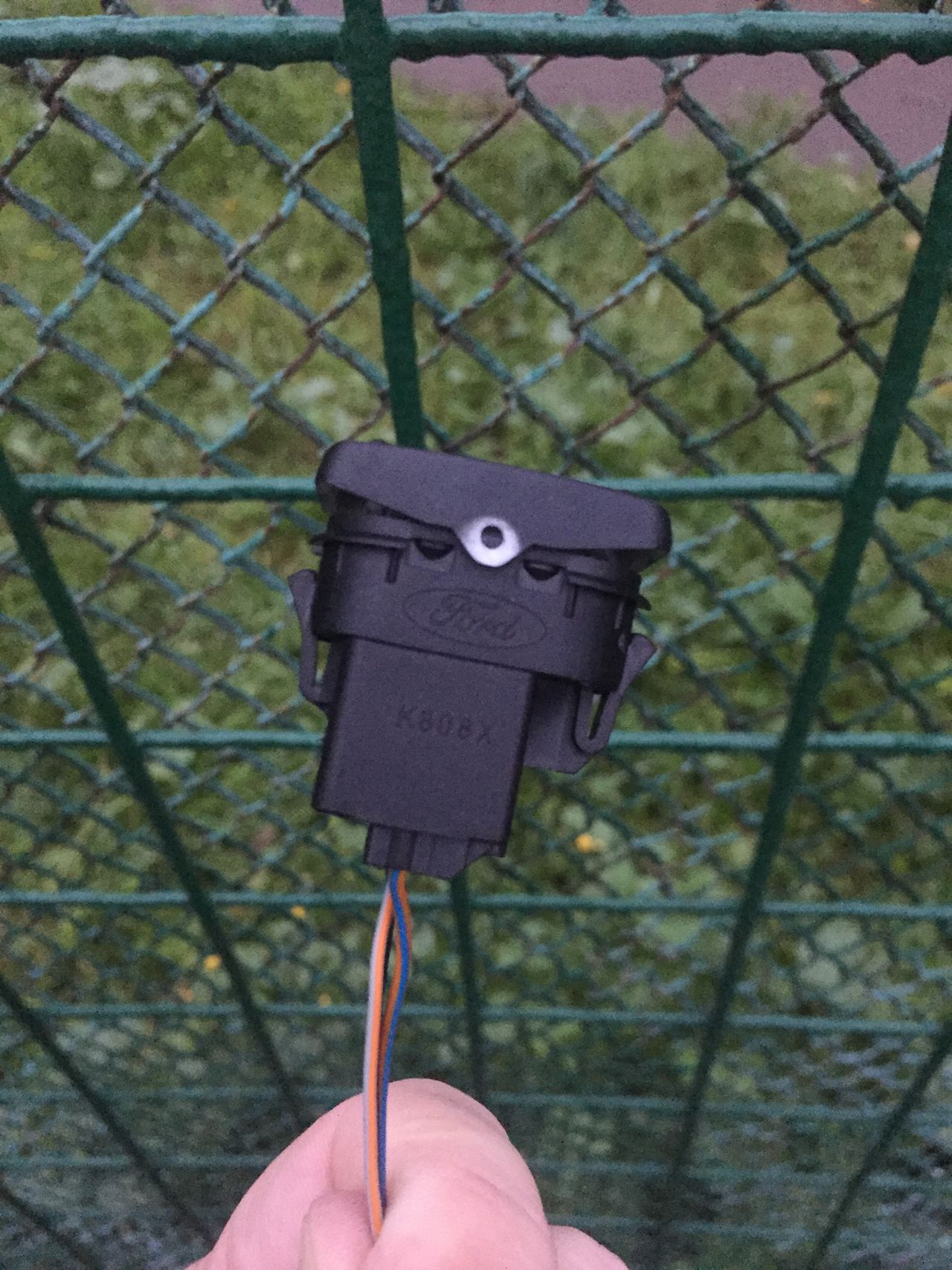

Номерок её подскажи пожалуйста. Сбоку должна быть наклейка или лазерная гравировка.
16 окт ября 2017 mobile
Она у меня дома на столе, вчера собирал проводку под нее, вечером после 22:00 буду дома напишу.
17 окт ября 2017 mobile
Anton111111
19 окт ября 2017
продублирую тут вопрос (похоже тут людей больше
Заметил что капот стал тяжело открываться. А точнее первый оборот ключа влево дается с большим трудом. Как будто что-то там клинит. Если передавить капот то проворачивается легко. Поворот в право работает отлично и легко.
Подскажите в какую сторону копать ? Это что-то регулировать нужно или смазывать ?
23 окт ября 2017
сегодня хотел открыть дверь ключем и обнаружил, что ключ просто вращается абсолютно свободно по кругу в любую сторону и естественно ничего не открывает и не закрывает. Что это может быть? Ключем давно не пользовался, следов взлома вроде нет, щель замка немного погнута внутрь, но вроде так и было.
grafvarg
24 окт ября 2017
l2v
тяга с замка слетела каким то образом, ну как вариант
24 окт ября 2017 mobile
Если личинку снять это все будет видно или нужно дверь разбирать?
grafvarg
24 окт ября 2017
l2v
будет видно, но только верхнюю часть
24 окт ября 2017
grafvarg
да мне бы просто продиагностировать. Если свернули, то так и оставить, если что соскочило — то по теплу разберу. По морозу пластик снимать нехорошее дело.
grafvarg
24 окт ября 2017
l2v
личинку вытащи, и смотри на тягу, ее видно будет
GLooMeRs
29 окт ября 2017
Всем привет, купил себе Ford Focus 1 1.8 TDCi универсал, центральный замок при открытии с брелка слышно как открывает и сразу закрывает. В этот момент можно словить и открыть заднюю дверь и потом с салона залазить и открывать водительскую. Куда копать? С чего начать? Где стоит блок управления центральным замком?
electromexanik
29 окт ября 2017
GLooMeRs:
Начать стоит с замка водительской двери, снять, разобрать, проверить, почистить концевики в замке. Именно концевики (один из них) подает сигнал на закрывание.
Расположение блока управления Ц.З. зависит от комплектации авто. Если стеклоподъёмники стоят только в передних дверях — Ц.З. находится в блоке предохранителей под бардачком. Если стеклоподъёмников четыре, в каждой двери стоит свой блок управления Ц.З и секлоподъёмниками.
GLooMeRs
29 окт ября 2017
electromexanik:
Спасибо за быстрый ответ.
Еще один вопрос: когда включены фары и выключаю зажигание, начинает пиликать сигнал, который сообщает что не выключен свет. Так и должно быть? Или он должен сигналить только когда дверь открываешь? (У меня так в хонде было).
electromexanik
29 окт ября 2017
Должен сигналить когда открываешь водительскую дверь. Если пиликает с закрытой дверью, это означает явный косяк в концевиках.
yoyon4ik
29 окт ября 2017 mobile
electromexanik
Я бы добавил — явный косяк в концевике водительской двери.
А что бк не показывает окрыта ли дверь?
GLooMeRs
29 окт ября 2017
yoyon4ik:
В том то и дело, что лампочка не горит ( скорее всего предыдущий хозяин ее заглушил) и лампа АБС тоже не работет. Это я проверил через тестовый режим.
yoyon4ik
29 окт ября 2017 mobile
GLooMeRs
Лампа чего не горит?
На бк надпись должна появляться, а не лампочка.
GLooMeRs
29 окт ября 2017
yoyon4ik:
У меня FF1 где там надпись должна быть? Скорее всего ты подумал что у меня ФФ2, потому что тема про ЦЗ в фокусе втором только. (или я ее не нашел в ФФ1)
yoyon4ik
30 окт ября 2017 mobile
GLooMeRs
Если принципиально одинаково — смотри концевики двери.
На фф2 при невыключенном свете орет зуммер только когда водительскую дверь открываешь
abramka
1 нояб ря 2017 mobile
Доброго времени суток.Прошу помочь разобраться в проблеме с ЦЗ.Закрывает все двери нормально,а открывает только водительскую дверь.Концевики работают,на дисплее отображается,когда открываешь двери.При заведенном моторе когда нажимаешь на блокировку водительской двери загорается надпись об открытии водительской двери и свет в салоне.Когда открываешь двери со стороны пассажира иногда открываются обе задних двери,иногда одна,или вообще ни одной.Блок GEM снимали,вскрывали на вид как новый.Автомобиль форд фокус 2 рестайлинг 2008г. Два стеклоподъемников.Спасибо.
electromexanik
1 нояб ря 2017
abramka:
Стандартная функция Ц.З. Видимо активировалась случайно, без вашего ведома, при зажатии пульта в кармане.
abramka
1 нояб ря 2017 mobile
electromexanik
electromexanik:
В том то и дело,что при двойном нажатии ничего не происходит
electromexanik
1 нояб ря 2017
abramka
Тогда предположу, что неисправно одно реле в GEM, то которое открывает остальные двери.
Проверить легко, замкните скрепкой на разъёме С100 контакты 25 и 18 между собой накоротко.
Так мы подключим остальные двери к реле открытия водительской двери.
Если станут открываться все двери — неисправно реле, перемычку можно оставить навсегда и не мучаться с перепайкой реле.
Если не заработает — нужно искать обрыв бело-черного провода от клеммы 18, до трех дверей.
