Втягивающее реле это часть стартера. С помощью втягивающего реле стартер включается, легким поворотом ключа зажигания.
Втягивающее реле предназначено для того, чтобы замыкать контакты большого тока (ток стартера 200 Ампер), с помощью маленького управляющего тока.
Цепь управления проходит через замок зажигания, ток управления порядка 50 ампер, что позволяет использовать относительно тонкие провода.
На схеме стартера управляющая цепь показана красным проводом. см. схемы стартеров
Стальной сердечник втягивается магнитным полем, которое создается обмотками втягивающего реле.
При включении стартера замком зажигания, ток протекает в обмотках втягивающего реле. Обмотки создают сильное магнитное поле, которое скачком втягивает сердечник. Сердечник сначала задвигает бендикс в зацепление с маховиком, а потом замыкает силовые контакты, появляется основной ток стартера, который и раскручивает его.
Вот и все описание работы схемы стартера и втягивающего реле.
Многих смущает вопрос, зачем две обмотки, почему нельзя сделать так, чтобы была одна обмотка, намотать проще, устройство проще, а значит надежнее.
Можно. Раньше выпускались однообмоточные реле. Например, для старых жигулей применялся стартер СТ221, на нем могло стоять однообмоточное втягивающее реле. При этом никаких проблем не было, все работало нормально.
Однако, все современные втягивающие двухобмоточные.
Посмотрим схему втягивающего реле.
При включении контактов стартера в замке зажигания, появляется ток втягивающего реле, он приходит в одну точку на крышке реле и далее разветвляется на две обмотки. Более толстая — втягивающая обмотка, потребляет примерно 40 Ампер, удерживающая обмотка потребляет примерно 10 Ампер. В сумме втягивающее потребляет примерно 50 Ампер. Силы магнитного поля такого тока вполне достаточно, чтобы сердечник скачком втянулся (слышно громкий щелчок). Силовые контакты замыкаются и через них протекает ток самого стартера.
И все же, зачем две обмотки во втягивающем реле?
Посмотрим схему, которая показывает работу втягивающего когда стартер включился и крутит.
.
Из этой схемы видно, что при замкнутых силовых контактах втягивающая обмотка отключается.
Зачем это нужно?
В момент включения стартера, втягивающее должно обеспечить большое усилие, чтобы сдвинуть бендикс, преодолеть сопротивление возвратной пружины и ударно замкнуть силовые контакты. Чтобы получить такое сильное магнитное поле нужен ток 50 Ампер. Но когда бендикс сдвинут, а контакты замкнуты, сердечник надо только удержать, для этого достаточно всего 10 Ампер. Поэтому сделано две обмотки, сначала работают обе, выполняют тяжелую задачу — сдвинуть сердечник, а потом остается только одна удерживающая, а более мощная — втягивающая отключается.
Как это делается.
Почему после замыкания контактов втягивающая обмотка престает потреблять ток?
Втягивающая обмотка включена последовательно со стартером. и сначала, пока контакты не замкнулись, ток идет через втягивающую обмотку и через стартер. Можно было бы пустить ток втягивающего сразу на массу, но его специально пускают через стартер. Когда силовые контакты замкнулись, ток начинает идти, через эти контакты, то есть, по цепи меньшего сопротивления, и идти через обмотку втягивающего уже не может. Это называется шунтирование, или пускание мимо. Посмотрим упрощенную схему шунтирования втягивающей обмотки
Что дает отключение втягивающей обмотки?
Если при запуске двигателя стартер потребляет 250 Ампер, это очень большой ток — на пределе возможностей аккумулятора (особенно во второй половине его жизни), при отключении втягивающей обмотки, эти ненужные втягивающему реле 40 Ампер может забрать сам стартер. В теплую погоду с заряженным аккумулятором это будет незаметно, но если холодно и запуск становится проблемным, эти лишние 40 Ампер помогут стартеру прокрутить двигатель.
Как подключить втягивающее реле стартера
Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.
Функции втягивающего реле стартера
1. Синхронизация действий всех цепей стартера;
2. Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3. Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.
Рис. №1. Стартер в разборе со втягивающим реле
Принцип действия втягивающего реле
Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.
Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.
Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.
При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.
Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.
Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.
Подключение тягового реле стартера
Рис. №2. Схема присоединения обмоток тягового реле стартера
Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).
Устройство втягивающего реле
- Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
- Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
- Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
- Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.
Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.
Существующие неисправности втягивающего реле
Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1. Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2. Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3. Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.
Нестандартная диагностика тягового реле с помощью токоизмерительных клещей
Для определения неисправности стартера и его втягивающего реле достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.
1. При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2. Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.
Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен
3. Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.
Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается
4. Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.
Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.
Почему с нами удобно работать
Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.
Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.
Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.
Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.
Втягивающее реле стартера – проверка и ремонт
Втягивающее реле стартера – проверка и ремонт
Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.
Устройство втягивающего реле и принцип функционирования
В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.
В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.
Распространенные поломки втягивающего реле
Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:
Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.
Ремонт втягивающего реле стартера
Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.
Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.
Источник: Главная дорога
Установка реле стартера. Проводка для подключения спаренной катушки зажигания 2111 на 16кл проводке. Жгут для прошивки ЭБУ
Снова приветствую всех.
Подобного рода проблема возникает не у меня одного. В общем суть проблемы такова, что на горячую порой не мог запуститься стартер. Включаешь зажигание и переводишь в режим запуска, а в ответ тишина. Приборка заметно притухает но втягивающее реле не издает даже щелчка. А если ещё пытаешься запустить авто со включенными габаритами/фарами/включенной магнитолой/обогревом стекла/вентилятором охлаждения или отопления салона — так вообще не стоит даже пробовать. Стартер не будет крутить вообще, но напрямую всё отлично запускает. Да и проблема может возникнуть либо несколько раз за день, либо недели через 2. Вокруг автомобиля с отверткой как то не хочется бегать, да и выглядит это стрёмно. Особенно когда пытаешься отъехать от АЗС, а стартер не крутит 🙂 Подобная проблема часто возникает у владельцев семейства Самара 2, Приора, Калина, 2110.
Из за чего это происходит я уже понял. А происходит потому, что через контактное кольцо замка зажигания проходят большие токи, что со временем приводит к подгоранию контактного кольца. Зачистив подгоревшие места контактного кольца — стартер начинает крутить как новый с любыми потребителями, но со временем это контактное кольцо снова подгорает и приходится разбирать замок и чистить его (уже задолбался его разбирать 🙂 )

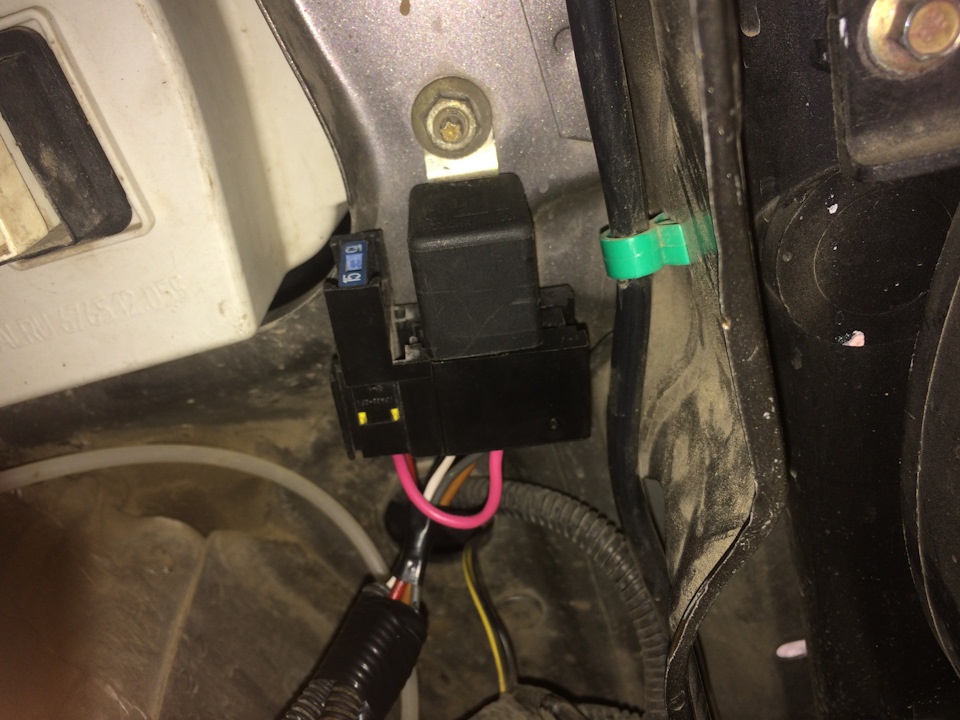

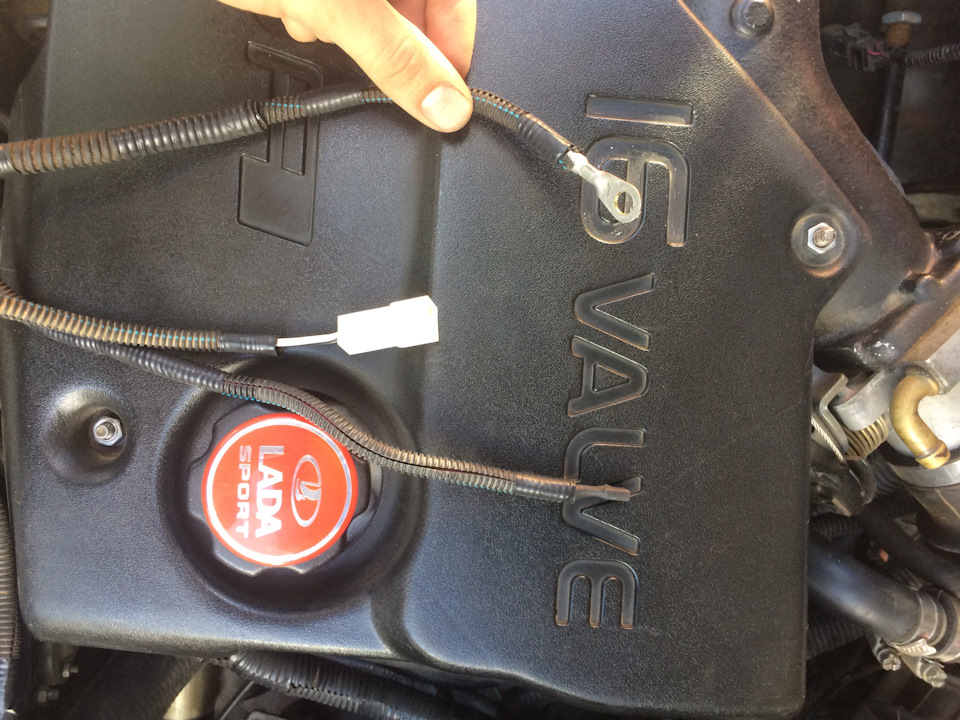

В итоге я не выдержал и спаял проводку с обычным 4-х контактным реле. Провода использовал приличного сечения из косы 21124 что валяется у меня дома. Цепь собрал с предохранителем чтобы было всё по фэн-шую 🙂

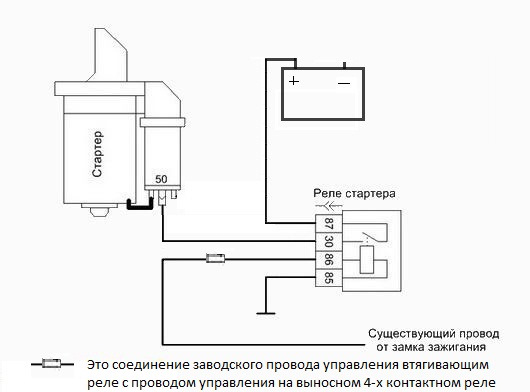

Схема подключения реле такова:
85 контакт реле подключил к минусовой клемме АКБ
87 контакт к плюсовой клемме АКБ

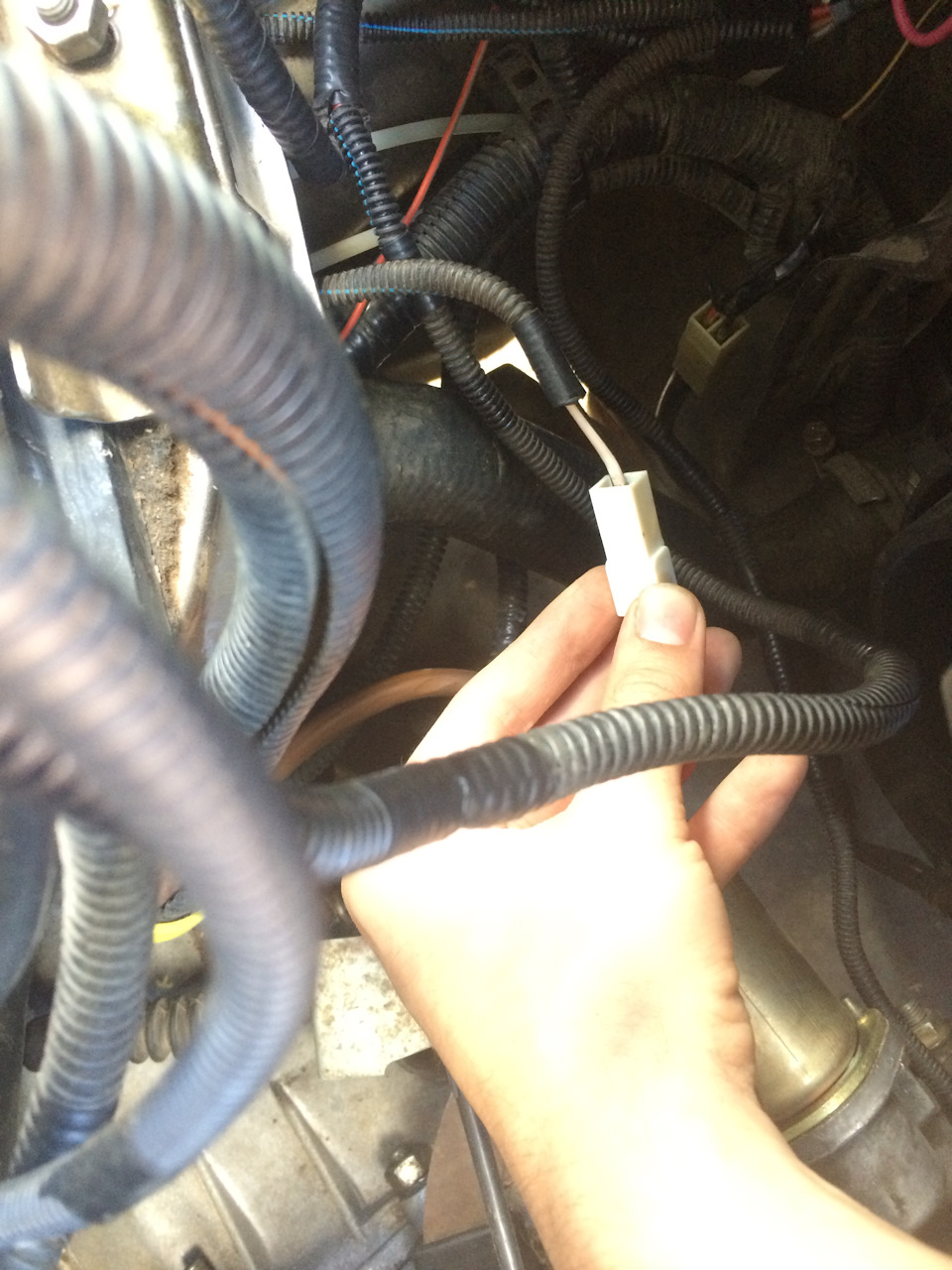

Штекер от втягивающего реле подключил к колодке идущей от 86 контакта реле

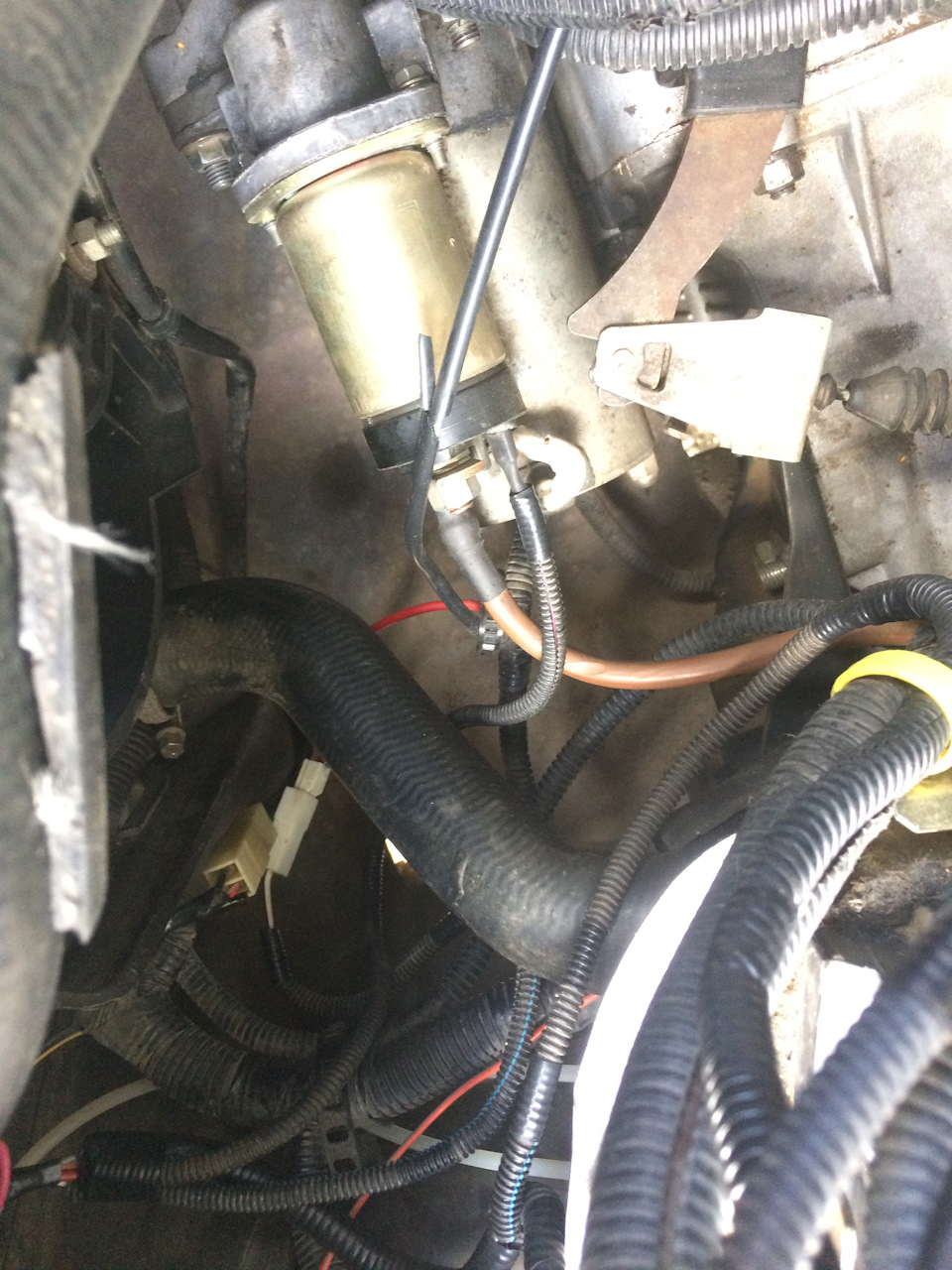

30 контакт с реле подключил к контакту на втягивающем реле стартера
Заводская проводка не пострадала, и при необходимости можно вернуть всё как было.
Авто теперь запускается абсолютно со всеми включенными потребителями (проверил это сразу же), т.е проблема решена. Для реле хватает напряжения, что проводит подгоревшее контактное кольцо замка зажигания, да и само реле соединено напрямую к АКБ. Так же теперь в момент запуска авто перестала отключаться магнитола.
___________________________________________________________________________________________
Далее же я спаял проводку для подключения спаренной 4-х выводной катушки зажигания 2111 к жгуту ИКЗ для автомобилей с 16кл. двигателем. Сделал это для того, чтобы можно было спокойно доехать в случае неисправности какой либо ИКЗ. Подробную схему можете глянуть в моём предыдущем БЖ:
Доработка 8 клапанной проводки под Индивидуальные Катушки Зажигания (ИКЗ)
Выглядит всё это так:
__________________________________________________________________________________________

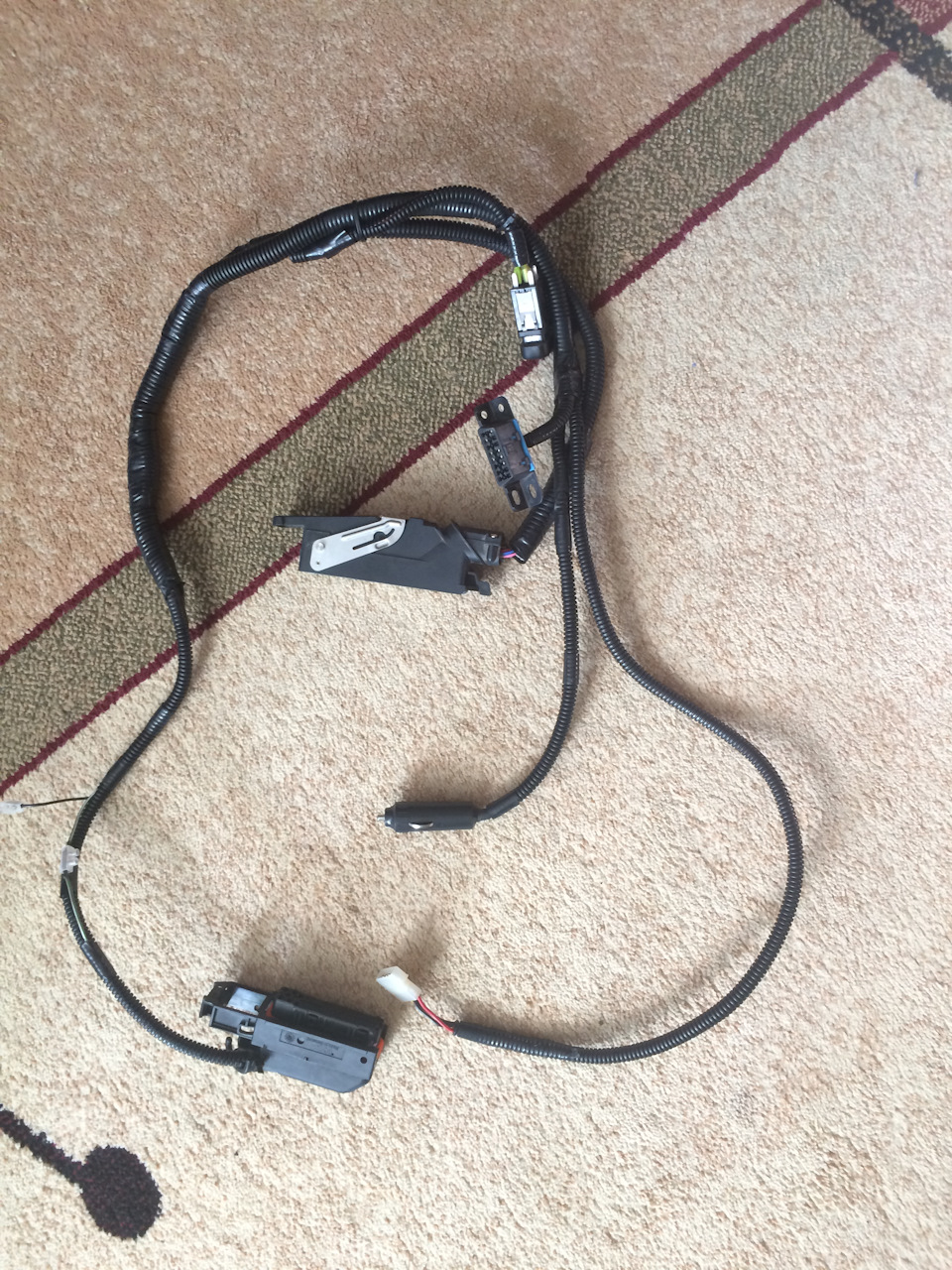

Ну и напоследок наконец то доделал свою проводку для прошивки блоков управления Январь 5.1 и его аналоги, Январь 7.2(+), М73, Бош М7.9.7
На этом всё. Благодарю всех за внимание.
