Как проверить трос сцепления на ваз 2114

Особенности замены троса сцепления на ВАЗ-2113, 2114, 2115

Тросик или трос сцепления – часть механизма, отвечающего за беспрерывный старт машины с места и за бесшумное переключение передач. В случае его повреждения или полной поломки, работа системы будет невозможна.

Основные неисправности

Основные причины из-за которых требуется замена тросика:

• закисание (внутри ржавчина и грязь);
• обрыв;
• тугое перемещение;
• повреждение (расплелся).

Обнаружить поломку можно по следующим неисправностям:

1. Педаль сцепления выключается не полностью и для возврата ее в исходное положение приходится несколько раз давить на нее.
2. Педаль сцепления буксует или уходит в пол. При движении в гору, машине как будто не хватает мощности.
3. Посторонние звуки при выжимании педали.
4. Педаль вообще не возвращается в исходное положение, просто упала на пол – это свидетельствует об обрыве тросика сцепления.
5. Изменение хода педали – знак того, что пора произвести замену троса сцепления.

Зачем менять трос

Замену тросика сцепления Ваз 2114 нужно производить при выявлении первых признаков его неисправности: педаль заедает, туго двигается или совсем упала. В противном случае, работа сцепления нарушится, могут произойти поломки в коробке передач и других элементах трансмиссии. А это уже более сложный ремонт и совсем другие затраты.

Если при разборе вы обнаружили, что трос не поврежден, а ход его тем не менее тугой, необходимо разработать деталь. В кожух заливаем масло и тянем его на себя и от себя до тех пор, пока ход не ослабится.

Цена

Покупка нового троса сцепления обойдется в 120-170 рублей. Замена троса в автосервисе стоит от 700 рублей. Естественно, лучше своевременно заменить тросик, чем поврежденное впоследствии им сцепление, которое обойдется в 2000 рублей.

Замена

Для работ нам потребуется ключ на 17, смазка, линейка и новый трос сцепления.

1. Открываем капот и отсоединяем клеммы двигателя.
2. Откручиваем гайки, держащие нижний конец тросика, с помощью ключа.

3. Вытаскиваем трос и выводим из вилки сцепления.
4. Переходим в салон.
5. Под водительским сидением убираем коврик.
6. Под педалями убираем ковролин.
7. Вытаскиваем штопорное кольцо и вытягиваем палец, держащий тросик на педали.
8. Снимаем ушко тросика с крючка педали.

9. Вытаскиваем тросик. Для этого толкаем его от себя, если он не идет, значит закис. Заливам специальную жидкость и начинаем тянуть туда-сюда. Помощь с другой стороны капота была бы не лишней, но, если желающих нет, можно обойтись и своими силами.
10. Смазываем крепление на педали и новый тросик смазкой, вставляем трос сцепления на место старой детали.

Установка тросика завершена, но это еще не все.

Итог замены

Осуществив работы по замене тросика сцепления, необходимо произвести его регулировку. Сутью этого этапа является изменение длины тросика. Ставим автомобиль на ровную поверхность. Заводим двигатель и плавно начинаем трогаться. Необходимо поймать то положение педали, в котором машина начинает движение.

С помощью специальной гайки следует выбрать подходящий параметр: педаль должна перемещаться на 12,5 – 13,5 см – расстояние от пола до педали. Если необходимо опустить педаль, то крутим гайку против часовой стрелки, поднять – в обратную сторону. По окончанию работ обязательно закручиваем контрольную гайку.

Для проверки правильности выполнения работы, выжимаем несколько раз педаль, замеряем ее ход и производим сверку с паспортными значениями. Сошлось? Значит все верно! В противном случае, настраиваем заново.

Тросик сцепления не вечен

Доброго времени суток, драйвовчане.
Не было времени и нужды описывать каждый свой чих с машиной, поэтому сейчас новости пачкой, по хронологии.

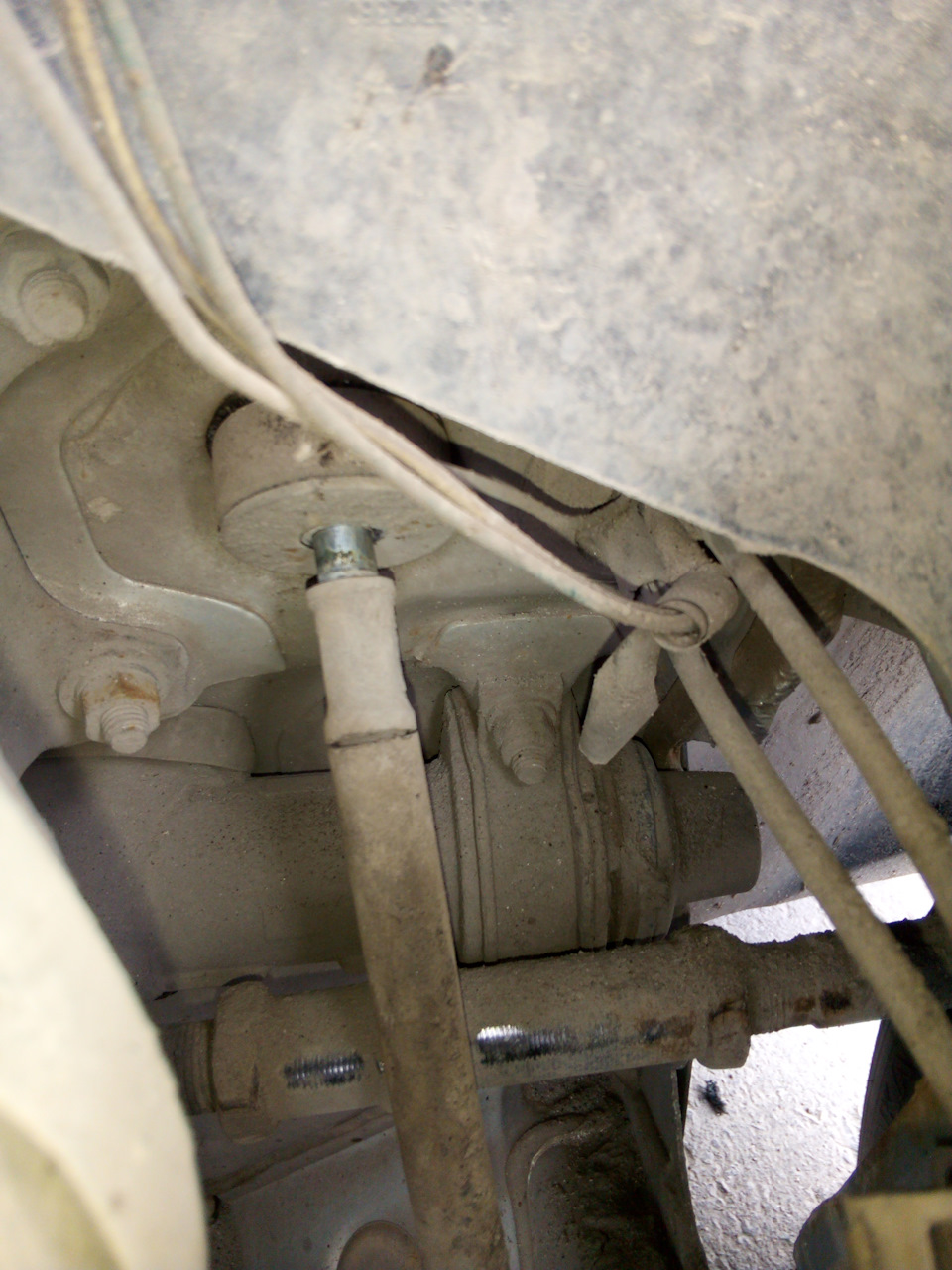

Ну начнем с того, что я водворил на место все, что купил для подвески в прошлой записи. Зад теперь весь новый, все резинки спереди новые. Осталось только комплексно передние стойки, но они ещё терпят. Фоткать процесс времени и сил особо не было. Отсутствие опыта, конечно. Но сэкономил около 3000 рублей. Разница в поведении машины ощутимая. Правда надо бы ещё ступичные подшипники сзади поменять для полноты ощущений. Да и не новая резина н ушатанных дисках не дает полноценно чувствовать ровность. Передние тормозные колодки притерлись за тысячу километров и теперь тормоза отличные.

Поездив некоторое время случилась пичальбеда. Заехал на заправку. После сел в машину выжал сцепление и провалил педаль до пола, услышав при этом щелчок. Педаль грустно оставалась в полу. Сначала подумал о страшном. Ведь также у меня проваливалась педаль, когда сломался выжимной подшипник и корзина. Оттолкал машину в сторону, открыл капот, и вытащил половину тросика со стороны вилки. Планомерно, по одной ниточке он рвался

Почесал репу, снял воздушный фильтр и абсорбер, решил заглянуть в интернет. Но фиг вам. Яма, где ничего не ловит. К тому же ветер и дождик, хорошо хоть не сильный. Пришлось все соображать самому. Благо не сложно оказалось. Самым сложным было снять, а потом одеть стопор с педали.

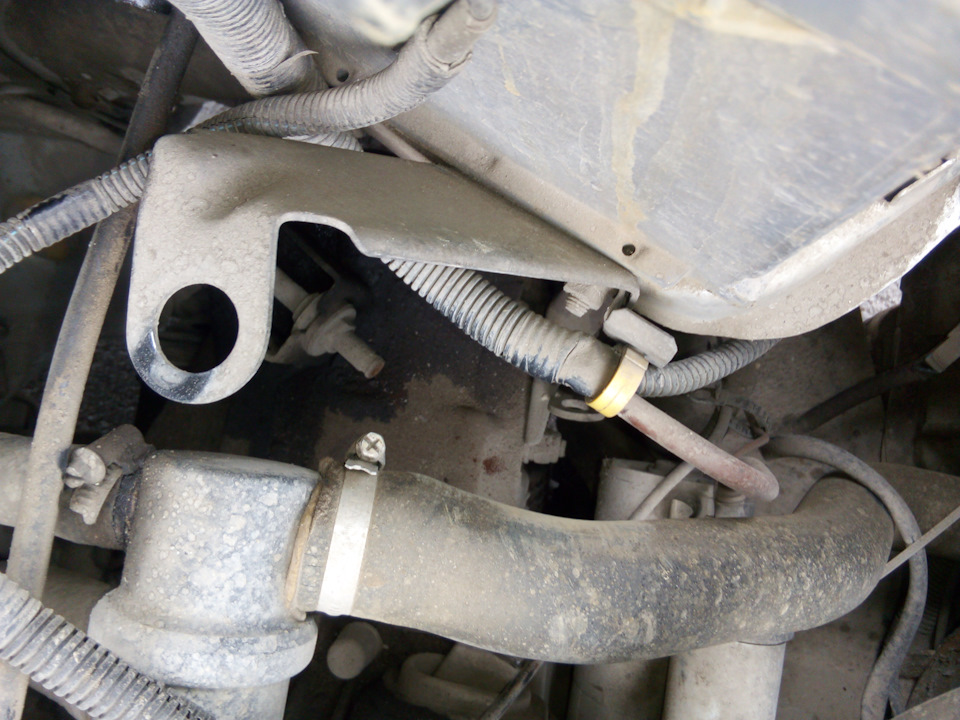

После двумя рожковыми ключами на 17 раскрутил крепление тросика к кронштейну коробки, вытащил его, а также не забыл резинку с шайбой в моторном щите.

Все, старое я вытащил, теперь осталось поставить новое, в обратном порядке, руководствуясь логикой.
Но была одна маленькая проблема. В шаговой доступности магазинов не было. Благо народ у нас отзывчивый. Подошел к мужику средних лет на десятке, попросил довезти до магаза, на что получил отказ. Но тут же получил приглашение от другого мужика на L200, который был с женой и ребенком. Довез меня туда-сюда на пять км. Ну я и тяну ему после этого сто рублей. А он не взял. Спасибо ему ещё раз.
Ладно тросик и ремкомплект крепления к педали у меня.

Пора ставить просунул в моторный щит конец, который крепится к педали. Не забыл поставить пластиковую внулку, смазав ее салидолом. Минут пять ушло на то, чтобы в неудобной позе и вслепую одеть стопор.
После одел тросик на кронштейн коробки (и одев тросик на вилку), подведя ближнюю к педали гайку так, чтобы педаль сцепления была вровень с педалью тормоза.
Термостат сильно мешается, когда затягиваешь гайку со стороны вилки. Но ничего, затянул.
Сцепление стало заметно мягче.
Проехав около ста км проверил затяжку. И не зря. Резинки чуть нагрелись, сжались и появилась слабина.

Ну и в довершение вчера вечером перегорела правая фара. Я сам ужасно не люблю «одноглазых», поэтому оперативно купил и поменял.

5 главных признаков неисправности тросика сцепления

Неисправности тросика сцепления чаще всего настигают владельцев отечественных автомобилей. Иномарки обычно оборудованы более надежной гидравлической системой. А вот такие машины, как Лада Калина, Приора, ВАЗ 2109, 2110, 2115, ВАЗ 2114 оборудованы обычным тросовым механизмом сцепления. В процессе эксплуатации автомобиля его нужно периодически регулировать. Если этого не делать, коробка передач может попросту выйти из строя. Рассмотрим наиболее распространенные причины неисправности троса сцепления и способы их устранения.

Признаки поломки

Если вы ездите на отечественном автомобиле – например, на Гранте – как определить поломку троса сцепления? Есть несколько очевидных признаков неисправности:

1. Туго выжимается педаль. Если трос неисправен, педаль сцепления начинает заедать. Водителю приходится прикладывать немалые усилия, чтобы выжать сцепление. Это увеличивает вероятность полного обрыва троса – в таком случае педаль вовсе провалится в пол. В таком случае трос сцепления нуждается в замене.
2. Сцепление соскальзывает. Если передачи переключаются самопроизвольно, скорей всего, трос сцепления вышел из строя. Из-за бесконтрольной работы коробки передач машина может тронуться с места даже при включенной нейтральной передаче. В большинстве случаев такой признак обнаруживается при движении автомобиля в гору или стремительном ускорении – в общем, при большой нагрузке.
3. Отсутствует переключение. Такой симптом свидетельствует о сильном растяжении или вовсе обрыве троса. Мотор автомобиля включен, а передачи не переключаются.
4. Протечка троса. Необходимо осмотреть деталь на наличие протечек. Если таковые имеются – значит, трос вышел из строя. Может быть и такое, что деталь просто отсоединилась. Тогда ее нужно просто закрепить на прежнее место.
5. Появление посторонних звуков при включении сцепления. Это будут нехарактерные щелчки, которые будут ощущаться даже физически. Водитель сразу ощутит: что-то не так.

Ездить с неисправным тросом сцепления категорически не рекомендуется. Автомобиль будет буксовать, двигаться рывками, дергаться. В любой момент вы можете полностью потерять контроль над трансмиссией. Поэтому при первых же признаках неисправности троса сцепления нужно сразу же ехать в СТО для проведения диагностики и ремонта.

Причины неисправности

Обычно обрыв троса сцепления происходит в автомобилях, которые постоянно используются, особенно в плохих условиях. Еще одна распространенная причина поломки – агрессивное вождение. Если водитель резко стартует на высоких оборотах, активно эксплуатирует коробку передач, делая это непрофессионально, все ее элементы будут быстро изнашиваться.

Еще один момент – во время движения нога водителя находится на сцеплении. Это становится причиной пробуксовки, что негативно влияет на трос сцепления.

Замена неисправной детали

Иногда достаточно просто подтянуть ослабленный трос. Сделать это можно самостоятельно, но для ускорения процедуры желательно привлечь помощника. Сначала нужно обнаружить, где находится деталь, вооружится двумя ключами. С их помощью ослабьте контргайку, после чего затяните натяжную гайку. Для проверки полученного результата нужно нажать на педаль сцепления.

Бывает, что манипуляция не дает никакого результата. В этом случае ее нужно повторить. Если же и вторая балансировка не поможет, следует обратиться в сервис. Специалисты подтянут ослабленный трос, в случае необходимости произведут замену.

А вот поменять трос сцепления самостоятельно будет проблематично. Для корректного выполнения процедуры необходимо сначала приобрести новый экземпляр детали. Он будет индивидуальным для каждой конкретной модели. Важно приобретать только оригинальные запчасти, чтобы они прослужили без нареканий как можно дольше.

Порядок действий при замене троса сцепления выглядит следующим образом:

• Необходимо поставить автомобиль на яму. Затем нужно измерить свободную часть у нижнего наконечника, которая расположена возле коробки передач.
• Далее следует продвинуть тросик вперед, вывести его наконечник из отверстия вилки выключения сцепления.
• Затем нужно извлечь оболочку троса из крепящего кронштейна, после чего отправляйтесь в салон автомобиля.
• В салоне машины нужно разъединить наконечник троса и педаль сцепления, после чего можно извлечь деталь по направлению к моторному отсеку.
• Монтаж нового троса осуществляется в обратном порядке.

Вроде бы, ничего сложного. Но деталь нужно отрегулировать, иначе она очень быстро выйдет из строя. При помощи специальной регулировочной гайки необходимо установить оптимальный интервал между наконечником троса и торцевой частью демпфера – так, как указано в инструкции. После того, как все манипуляции проведены, нужно крепко затянуть контргайку.

Если вы заметили неисправность в пути, необходимо съехать на обочину и осмотреть автомобиль. Затем начинайте движение на СТО. Ехать нужно на первой передаче. Жмите на газ сразу же после включения мотора. Двигайтесь аккуратно, ни в коем случае не останавливайтесь на подъеме – в противном случае машина попросту не тронется с места. Если же автомобиль в движение с неисправным тросом сцепления не удается, вызывайте эвакуатор.

Проверка исправности сцепления автомобиля ВАЗ 2113, 2114, 2115

Согласно технического регламента обслуживания автомобилей ВАЗ 2113, 2114, 2115 проводить проверку исправности сцепления необходимо раз в 15.000 км пробега.

Либо при появлении определенных проблем в его работе. А именно.

— Сцепление стало не полностью выключаться при нажатии на педаль (сцепление «ведет») и соответственно передачи вдруг стали переключаются с трудом и с хрустом.

— Сцепление не до конца включается («пробуксовывает») и автомобиль теперь стал хуже разгоняться, а в салоне появился «жженый» запах.

— Появился шум и посторонние звуки при нажатии или отпускании педали сцепления.

— Появились рывки и подергивания при переключении передач и разгоне.

— А так же если имеет место хорошо ощутимый шум со стороны картера сцепления при работе двигателя на холостых.

Помимо этого имеет смысл проверить исправность сцепления при покупке автомобиля, чтобы сбить цену, если вдруг окажется, что оно уже «на подходе».

Проверить исправность сцепления автомобиля ВАЗ 2113, 2114, 2115 можно самостоятельно без специальных приспособлений. Ориентируясь только на определенные признаки в его работе. Вот основные способы такой проверки.

Проверка исправности сцепления автомобиля ВАЗ 2113, 2114, 2115

1. Проверяем четкость работы привода сцепления.

Для этого не запуская двигатель несколько раз нажимаем на его педаль. Она должна выжиматься с легким затруднением. Убеждаемся в отсутствии заеданий при перемещении троса сцепления, отсутствии скрипов, стуков, шумов.

2. На слух выявляем наличие посторонних шумов со стороны сцепления.

Запускаем двигатель и оставляем его работать на холостом ходу. Прислушиваемся к звукам, доносящимся со стороны картера сцепления. Если оттуда доносится хорошо различимый шум, то, скорее всего вышел из строя выжимной подшипник.

Этот подшипник может шуметь и даже выть на холостом ходу так как при не нажатой педали сцепления его рабочая поверхность постоянно прижата к лепестковой нажимной пружине корзины и вращается вместе с ней (сцепление на ВАЗ 2113, 2114, 2115 беззазорное). Причина шума — неисправность подшипника, связанная с вытеканием из него смазки, после чего появляется выработка с люфтом, и он начнет издавать звуки при вращении своей подвижной части.

Проверяем так ли это. Для проверки отсоединяем трос от вилки привода выключения сцепления, немного поворачиваем ее по часовой стрелке. Выжимной подшипник выйдет из соприкосновения с диафрагменной пружины корзины сцепления и звук должен исчезнуть. Вой исчез – выжимной неисправен.

3. Проверяем четкость работы сцепления при его выключении.

Запускаем двигатель. Нажимаем на педаль сцепления (выключаем его). Пробуем воткнуть передачу. Сначала первую, а затем все остальные, включая заднюю. Включение передач должно быль легким и практически бесшумным. Если при включении и выключении передач слышен треск, а само выключение затруднено, то сцепление выключается не полностью («ведет»).

4. Проверяем четкость включения сцепления.

При работающем двигателе и включенной первой передаче постепенно отпускаем педаль сцепления, проверяем плавность включения сцепления, отсутствие, в момент трогания с места, рывков или посторонних звуков.

5. Проверяем работу сцепления при движении автомобиля.

Двигаясь на третьей или четвертой передаче, со скоростью 40-50 км/ч резко нажимаем на педаль «газа». Если обороты двигателя выросли , а автомобиль ускоряется вяло, то сцепление «буксует» (ведомый диск проскальзывает между маховиком и нажимным диском). Об этом так же может свидетельствовать специфический запах пригоревших в результате пробуксовки фрикционных накладок ведомого диска.

6. Проверяем правильность регулировки сцепления.

Осматриваем педальный узел автомобиля. Педаль сцепления должна находится приблизительно на одном уровне с педалью тормоза. Если она выше или ниже, то скорее всего имеет месть неправильная регулировка, либо износ трущихся поверхностей сцепления (при износе ведомого диска педаль сцепления поднимается выше педали тормоза).

Для большей точности можно измерить рабочий ход педали. Для этого линейкой или рулеткой расстояние от пола под ногами водителя до края педали.

Потом нажимаем педаль до упора и опять измеряем расстояние от края педали до пола.

Вычитаем первое значение из второго и по полученному результату определяем насколько правильно отрегулировано сцепление.

Если все в норме, то должно быть 125-135 мм. Допускается рабочий ход до 160 мм. В случае, когда в ходе измерения полученные цифры получились больше или меньше, то сцепление требует регулировки.

Таким образом проведя эти несколько проверок можно с достаточным уровнем точности диагностировать неисправность сцепления автомобиля ВАЗ 2113, 2114, 2115. При этом можно выявить, что именно вышло из строя и нуждается в замене.

Примечания и дополнения

— Каталожный номер для замены выжимного подшипника сцепления автомобилей ВАЗ 2114, 2113, 2115 это 2110-1601180.

— Трос сцепления — 21090-1602210-10.

— Ведомый диск — 11183-1601130-00.

— Корзина сцепления — 11183-1601085-00.
