Что такое крутящий момент

7.2: Классическая механика

Область классической механики включает изучение тел в движении, особенно физические законы, касающиеся тел, находящихся под воздействием сил. Большинство механических аспектов проектирования роботов тесно связано с концепциями из этой области. В данном блоке описываются несколько ключевых применяемых концепций классической механики.

СКОРОСТЬ — это мера того, насколько быстро перемещается объект. Обозначает изменение положения во времени (проще говоря, какое расстояние способен преодолеть объект за заданный период времени). Данная мера представлена в единицах расстояния, взятых в единицу времени, например, в количестве миль в час или футов в секунду.

ЧАСТОТА ВРАЩЕНИЯ – Скорость может также выражаться во вращении, то есть насколько быстро объект движется по кругу. Измеряется в единицах углового перемещения во времени (то есть в градусах в секунду), или в циклах вращения в единицу времени (например, в оборотах в минуту). Когда измерения представлены в оборотах в минуту (RPM), речь идет о частоте вращения. Есть речь идет об об/мин автомобильного двигателя, это означает, что измеряется скорость вращения двигателя.

УСКОРЕНИЕ – Изменение скорости во времени представляет собой ускорение. Чем больше ускорение, тем быстрее изменяется скорость. Если автомобиль развивает скорость от 0 до 60 миль в час за две секунды, в этом случае ускорение больше, чем когда он развивает скорость от 0 до 40 миль в час за тот же период времени. Ускорение — это мера изменения скорости. Отсутствие изменения означает отсутствие ускорения. Если объект движется с постоянной скоростью — ускорение отсутствует.

СИЛА — Ускорение является следствием воздействия сил, которые провоцируют изменение в движении, направлении или форме. Если вы нажимаете на объект, это означает, что вы прикладываете к нему силу. Робот ускоряется под воздействием силы, которую его колеса прикладывают к полу. Сила измеряется в фунтах или ньютонах.

Например, масса объекта воздействует на объект как сила вследствие гравитации (ускорение объекта в направлении центра Земли).

КРУТЯЩИЙ МОМЕНТ – Сила, направленная по кругу (вращение объекта), называется крутящим моментом. Крутящий момент — это вращающая сила. Если к объекту приложен крутящий момент, на границе первого возникает линейная сила. В примере с колесом, катящемся по земле, крутящий момент, приложенный к оси колеса, создает линейную силу на границе покрышки в точке ее контакта с поверхностью земли. Так и определяется крутящий момент — как линейная сила на границе круга. Крутящий момент определяется величиной силы, умноженной на расстояние от центра вращения (Сила х Расстояние = Крутящий момент). Крутящий момент измеряется в единицах силы, умноженной на расстояние, например, фунто-дюймах или ньютон-метрах.

В примере с колесом, катящемся по земле, если известен крутящий момент, приложенный к оси с закрепленным на ней колесом, мы можем рассчитать количество силы, прикладываемой колесом к поверхности. В этом случае, радиус колеса является расстоянием силы от центра вращения.

Сила = Крутящий момент/Радиус колеса

В примере с рукой робота, удерживающей объект, мы можем рассчитать крутящий момент, требуемый для поднятия объекта. Если объект обладает массой, равной 1 ньютону, а рука имеет длину 0,25 метра (объект располагается на расстоянии 0,25 метра от центра вращения), тогда

Крутящий момент = Сила х Расстояние = 1 ньютон х 0,25 метра = 0,25 ньютон-метров.

Это означает, что для удержания объекта в неподвижном положении, необходимо применить крутящий момент, равный 0,25 ньютон-метров. Чтобы переместить объект вверх, роботу необходимо приложить к нему крутящий момент, значение которого будет превышать 0,25 ньютон-метров, так как необходимо преодолеть силу гравитации. Чем больше крутящий момент робота, тем больше силы он прикладывает к объекту, тем больше ускорение объекта, и тем быстрее рука поднимет объект.

Для данных примеров, мы можем рассчитать крутящий момент, необходимый для подъем этих объектов.

Пример 7.2 — Крутящий момент = Сила х Расстояние = 1 ньютон х 0,125 метра = 0,125 ньютон-метров.

Для данного примера, длина рука равна половине длины руки из Примера 1, поэтому значение требуемого крутящего момента также в два раза меньше. Значение длины руки пропорционально значению требуемого крутящего момента. При равных исходных характеристиках объекта, чем короче рука, тем меньший крутящий момент необходим для подъема.

Пример 7.3 — Крутящий момент = Сила * Расстояние = 1 ньютон х 0,5 метра = 0,5 ньютон-метров.

Для данного примера, длина рука равна удвоенной длине руки из Примера 1, поэтому значение требуемого крутящего момента также в два раза больше.

Еще одна точка зрения относительно ограниченного крутящего момента в соединении руки робота заключается в следующем: более короткая рука сможет поднять объект большей массы, чем более длинная рука; однако, для первой доступная высота подъема объекта будет меньше, чем для второй.

Эти примеры иллюстрируют руку робота, поднимающую объекты разной массы. Какова взаимосвязь с требуемым количеством крутящего момента?

Пример 4 — Крутящий момент = Сила х Расстояние = ½ ньютона х 0,25 метра = 0,125 ньютон-метров.

Пример 5 — Крутящий момент = Сила х Расстояние = 2 ньютона х 0,25 метра = 0,5 ньютон-метров.

Эти примеры иллюстрируют уменьшение значения требуемого крутящего момента по мере снижения массы объекта. Масса пропорциональна крутящему моменту, необходимому для ее подъема. Чем тяжелее объект, тем больше крутящий момент, требуемый для его подъема.

Проектировщики роботов должны обратить внимание на ключевые взаимосвязи между значениями крутящего момента, длины руки и массы объекта.

РАБОТА – Мера силы, приложенной на расстоянии, называется работой. Например, для удерживания объекта необходимо 10 фунтов силы. Далее, чтобы поднять этот объект на высоту 10 дюймов, требуется определенное количество работы. Количество работы, требуемое для подъема объекта на высоту 20 дюймов, удваивается. Работа также понимается как изменение энергии.

МОЩНОСТЬ — Большинство людей полагает, что мощность является термином из области электрики, но мощность также относится и к механике.

Мощность — это количество работы в единицу времени. Насколько быстро кто-то может выполнить работу?

В робототехнике принято понимать мощность как ограничение, так как соревновательные робототехнические системы имеют ограничения в части выходной мощности. Если роботу требуется поднять массу в 2 ньютона (прилагая 2 ньютона силы), скорость подъема будет ограничиваться количеством выходной мощности робота. Если робот способен произвести достаточное количество мощности, он сможет быстро поднять объект. Если он способен произвести лишь малое количество энергии, подъем объекта будет производиться медленно (либо не будет производиться вообще!).

Мощность определяется как Сила, умноженная на Скорость (насколько быстро выполняется толчок при постоянной скорости), и обычно выражается в Ваттах.

Мощность [Ватты] = Сила [Ньютоны] х Скорость [Метры в секунду]

1 Ватт = 1 (Ньютон х Метр) / Секунда

Как это применяется в соревновательной робототехнике? К проектам роботов применяются определенные ограничения. Проектировщики соревновательных роботов, использующие систему проектирования VEX Robotics Design, также должны учитывать физические ограничения, связанные с применением электромоторов. Электромотор обладает ограниченной мощностью, поэтому он может производить только определенное количество работы с заданной скоростью.

Примечание: все перспективные концепции имеют базовое описание. Более глубоко обсуждать эти физические свойства учащиеся будут в процессе обучения в ВУЗах, если выберут область STEM в качестве направления обучения.

Статьи текущего раздела

• 7.1: Введение
• 7.2: Классическая механика
• 7.3: Электромоторы постоянного тока
• 7.4: Проект руки
• 7.5: Имитация и расчет размеров электромотора постоянного тока
• 7.6: Формулы
• 7.7: Проектный отчет

График мощности и крутящего момента

График мощности и крутящего момента — о чем он говорит?

Пример графика мощности и крутящего момента, полученный со стенда для испытания двигателей PowerTest.

Начнем с определений:

МОЩНОСТЬ (POWER, HORSEPOWER) — это работа, проделанная за единицу времени. Речь идет в данном случае о механической мощности, которая при вращении вала вокруг своей оси описывается выражением:

• ω — угловая скорость вращения вала
• M — крутящий момент
• π — число ~ 3.1416
• n — частота вращения, измеряемая в оборотах в единицу времени (в данном случае одна минута).

Важно отметить что мощность в этой формуле получается в ваттах, для получения результата в лошадиных силах мощность в кВт необходимо умножить на коэффициент 0,735499.

КРУТЯЩИЙ МОМЕНТ (TORQUE) — это произведение силы в Н, которая приложена к валу не напрямую, а через рычаг (плечо) длиной 1 м, прикрепленный к валу (точка измерения крутящего момента), отсюда и единица измерения Н*м. При такой нагрузке происходит деформация вала ,только не изгиб, который был бы при нулевой длине плеча, а скручивание, при котором отдельные сечения вала не повторяют друг друга, а оказываются повернутыми друг относительно друга на определённые углы, тем большие, чем больше приложенная сила, или чем больше рычаг при одной и той же силе. По этой причине момент называют крутящим. Не следует ожидать, что вы увидите эту закрутку стального вала диаметром, например, 20 мм, нанеся перед нагрузкой на поверхность вала линии, параллельные его оси. Величина закрутки будет в реальности настолько мала, что её непросто измерить даже с помощью специальных приборов, измерителей крутящего момента.

ОБОРОТЫ (RPM — Revolutions Per Minute) — здесь все еще проще, это число оборотов, которое совершает ВАЛ за одну минуту. Измеряется в об/мин.

Часто кажется, что люди не вполне понимают разницу между МОЩНОСТЬЮ и МОМЕНТОМ, тем более, последние связаны друг с другом через еще один ключевой параметр, как на стенде испытаний двигателя, так и в условиях реальной эксплуатации. Это угловая скорость вращения вала.

Например к нам часто приходят запросы «Нам нужно измерить параметры двигателя мощностью 200л.с.» или «какой гидротормоз вы посоветуете на 140 кВт?»

Ответить на этот вопрос можно, но это не гарантирует что заказчик получит желаемый результат. Потому что в вопросе отсутствует информация о скоростных режимах испытываемого на стенде двигателя.

И вопрос обычно задается так, как будто мощность и крутящий момент понятия если не взаимоисключающие, то по меньшей мере не связанные друг с другом.

• МОЩНОСТЬ (скорость выполнения РАБОТЫ) зависит от МОМЕНТА и СКОРОСТИ ВАЛА(ОБОРОТОВ В МИНУТУ).
• МОМЕНТ и ОБОРОТЫ В МИНУТУ — ИЗМЕРЕННЫЕ параметры, однозначно определяющие мощность двигателя.
• Мощность рассчитывается из крутящего момента и оборотов, по следующей формуле:
• МОЩНОСТЬ в Л.с. = КРУТЯЩИЙ МОМЕНТ х ОБОРОТЫ ÷ 5252

Почему это важно?

При выборе нагружающего устройства это критически важно, так как одну и ту же мощность двигатель может выдавать на стенде как при 1500 об/мин (дизельный двигатель), так и на 20 000 об/мин (двигатель гоночного мотоцикла). Для каждого типа двигателя необходимо подбирать соответствующее нагружающее устройство. А иногда даже не одно, а тандем из двух, первое из которых работает при низких оборотах, а второе при высоких. Если речь идет об испытаниях вновь создаваемых двигателей с широким скоростным диапазоном вращения вала.

Дизельный двигатель и двигатель гоночного мотоцикла.

Двигатель внутреннего сгорания (ДВС) превращает энергию, выделившуюся при сгорании топлива в работу движения поршня, тот в свою очередь передает ее на коленчатый вал, который может создавать определенный КРУТЯЩИЙ МОМЕНТ при заданных оборотах. Величина крутящего момента, который может создать двигатель, обычно существенно зависит от оборотов.

Для разных двигателей эти параметры будут разными в зависимости от геометрических параметров КШМ (кривошипно-шатунного механизма), типа топлива, массы деталей, формы распределительных валов, системы впрыска топлива и управления зажиганием и т.д.

Для маленьких и мощных двигателей необходимо использовать высокооборотистые гидротормоза и индуктивные тормоза

Ниже представлены графики различных гидротормозов для испытания двигателей.

Кривая нагружения для высокооборотистого гидротормоза.

А для больших дизельных двигателей используются гидротормоза, выдающие максимальное тормозное усилие и мощность на низких оборотах

Кривая нагружения гидротормоза для испытания мощных дизельных двигателей.

Что это означает на практике?

Если отойти от теории, то график мощности и крутящего момента — это основные характеристики двигателя. Когда вы въезжаете на своем автомобиле в горку и пытаетесь поддерживать одну и ту же скорость, вам приходится сильнее нажимать на педаль газа. Многим при этом кажется, что мощность останется та же, т.к. скорость не меняется. Но это не так!

При движении в горку двигатель выдает большую мощность при тех же оборотах.
(при неизменной передаче). Это легко проверить, взглянув на текущий расход топлива.

Также это объясняет, зачем двигателю нужна коробка передач, ведь для эффективного разгона и преодоления подъёмов нам необходимо поддерживать обороты в диапазоне максимальной мощности двигателя.

А вот электромобили обходятся без нее. Кривая крутящего момента и мощности у электродвигателя намного более линейна, и к тому же электродвигатель выдает куда большую мощность на низких оборотах.

Зачем измерять мощность и крутящий момент?

Во-первых это необходимая процедура при разработке и сертификации любого нового двигателя.

Во-вторых эти данные помогут при дальнейшей настройке и доработке двигателя, чтобы добиться наилучших эксплуатационных характеристик.

В третьих кривая мощности и крутящего момента, если её сравнить с паспортной — это прямой показатель технического состояния любого двигателя.

Графики мощности дизельного двигателя до ремонта и после ремонта, полученные с испытательного стенда на базе гидротормоза, который можно приобрести в нашей компании.

Мощность и крутящий момент

Пользуясь случаем хотелось бы пролить свет на вечные споры о мощности и крутящем моменте двигателей внутреннего сгорания. Одни считают главным показателем максимальную мощность мотора, другие ставят во главу угла крутящий момент. Встречаются люди, которые считают, что 100 «дизельных» л.с. соответствуют примерно 140 «бензиновым» л.с. Также бытует мнение, что VW Golf TDI c 330 Нм крутящего момента будет ускоряться лучше, чем Porsche 911 с 320 Нм.

Пользуясь случаем хотелось бы пролить свет на вечные споры о мощности и крутящем моменте двигателей внутреннего сгорания. Одни считают главным показателем максимальную мощность мотора, другие ставят во главу угла крутящий момент. Встречаются люди, которые считают, что 100 «дизельных» л.с. соответствуют примерно 140 «бензиновым» л.с. Также бытует мнение, что VW Golf TDI c 330 Нм крутящего момента будет ускоряться лучше, чем Porsche 911 с 320 Нм.

Очевидно, что эти утверждения не соответствуют действительности.

Определения и разъяснения:

Крутящий момент:

Крутящий момент двигателя прилагается к коленчатому валу двигателя или к первичному валу коробки передач. Крутящий момент изменяется в зависимости от частоты вращения двигателя. Крутящий момент на колесах зависит от передаточного отношения трансмиссии.

Крутящий момент на колесах:

Это преобразованный трансмиссией крутящий момент двигателя.

Мощность двигателя непосредственно взаимосвязана с крутящим моментом двигателя, а именно, через соотношение P=M*n/9550, где М- крутящий момент двигателя. Единица измерения 1 Н*м, n – частота вращения двигателя в об/мин.

Диаграммы крутящего момента достаточно, чтобы просчитать кривую мощности (и наоборот).

Возьмем два двигателя. У обоих максимальный крутящий момент 200 Нм при 4000 об/мин и мощность 147 л.с. при 6000 об/мин. Несмотря на то, что основные данные этих двух моторов одинаковы, они все же отличаются по динамическим характеристикам. Диапазон крутящего момента и мощности первого двигателя лучше чем у второго. Предположим, что переключение передач происходит при 6500 об/мин и обороты двигателя на следующей, более высокой передаче опускаются до 4300 об/мин. Первый двигатель имеет до точки при 6000 об/мин непрерывно больший крутящий момент и мощность. Таким образом, первый автомобиль будет ускоряться лучше. Это показывает, что основные данные двигателя дают только частичную информацию.

Так что мы теперь знаем о «крутящем моменте» и «мощности двигателя»? На самом деле сравнительно мало. Поскольку трансмиссия и ее передаточное отношение играю существенную роль в движении автомобиля. Старые американские автомобили были оборудованы 2-3 ступенчатыми коробками передач, и несмотря на значительные мощности двигателей, разгонялись они достаточно скромно, т.к. падение оборотов при переключении передач было слишком большим. Как грубое сравнение можно привести Mercedes S-Klasse. Он оборудован 7-ступенчатым автоматом, который позволяет полностью использовать имеющуюся в распоряжении мощность двигателя.

Почему это так?

Все мы знаем, что ускоряется автомобиль лучше в определенной области оборотов двигателя. Оптимально, когда обороты двигателя постоянно находятся в этом диапазоне. Но это возможно лишь на немногих автомобилях оборудованных CVT (безступенчатыми трансмиссиями).

Чем больше передач имеется в распоряжении, тем меньше становится скачок оборотов и тем ближе мы становимся к оптимальному числу оборотов двигателя между переключениями. Усилие на ведущих колесах, это то, что приводит автомобиль в движение. Это сила, приложенная по касательной к окружности колеса. Она несет в себе всю информацию (Крутящий момент, передаточное отношение трансмиссии, размер колес) и направлена противоположно силе сопротивления движению и силе инерции.

Когда нужно переключаться?

Оптимальная точка переключения достигается тогда, когда на следующей высшей передаче имеется большее усилие на ведущих колесах чем на актуальной передаче. Чтобы найти оптимальную точку переключения, необходимо воспользоваться кривой крутящего момента. Диаграмма тягового усилия на ведущих колесах зависит от передаточного отношения трансмиссии и размера установленных шин. Как только пересекутся кривые отдельных передач, нужно переключиться на следующую передачу, чтобы достичь лучшего ускорения. Если же кривые не пересекаются, тогда следует выкручивать двигатель до ограничителя. Далее отображены диаграммы тягового усилия на ведущих колесах, чтобы можно было прочувствовать теорию в деле.

Влияние передаточного отношения

Турбодизель достигает очень высоких значений крутящего момента при низких оборотах двигателя.

Но это только цифры, по которым можно судить о том, как автомобиль будет ускоряться и по ним нельзя делать окончательные выводы. Почему? Потому что дизелю нужно значительно дольше переключаться, чтобы достичь одинаковую с бензином скорость(т.к. число оборотов дизеля существенно ниже чем у бензинового двигателя). Это приводит к тому, что бензиновый двигатель свой низкий крутящий момент преобразует значительно лучше за счет коротких передач, чем дизель с длинными передачами.

Турбодизель против высокооборотистого атмосферного двигателя.

Несмотря на длинные передаточные отношения дизель как правило имеет лучшую тяговитость при низких оборотах. Наглядно это отображено на диаграмме сравнения BMW М3 3.2 л двигателя и BMW 535d. Несмотря на гигантский крутящий момент дизеля (520Нм), бензиновый двигатель (365Нм) в очень широком диапазоне оборотов двигателя имеет значительно большее тяговое усилие на ведущих колесах. Так что этот бензиновый двигатель (вопреки многим мнениям) может ездить с редкими переключениями, иногда даже ленивее чем 535d (на шестой передаче тяговое усилие на колесах стабильно выше чем у 535d, независимо при каких оборотах и какой скорости). Но можно говорить о том, что большая часть турбированных двигателей имеет лучшую приемистость (на низких оборотах) чем атмосферные двигатели. Так что предпочитаете ли вы двигатели имеющие «подрыв» на низких скоростях, или те, которые выдают тягу плавно, это остается делом вкуса.

Турбодизель против турбобензина

Сравним BMW E90 335i с 306 л.с. и 400 Нм и BMW E90 335d с 286 л.с. и 560 Нм. На низших передачах в среднем диапазоне оборотов тяга на колесах дизеля существенно выше, чем у бензинового двигателя. При высоких оборотах бензин свою мощность отыгрывает. На 6-й передаче бензин имеет стабильно большее усилие на колесах чем дизель.

Диаграмма тягового усилия BMW E90 335i и E90 335d

Дизель или бензин как тягач

Широко распространено мнение, что дизельный двигатель из-за его высокого крутящего момента лучше подходит для буксировки. Тем не менее из-за огромного скачка в развитии бензиновых двигателей это не совсем верно. Современные бензиновые двигатели все чаще оснащаются турбонагнетателями, которые могут создавать достаточное давление наддува при низких оборотах, и следовательно достигать высокого крутящего момента. Сравним двигатели 1.4 TSI (170 л.с., 240 Нм) и 2.0TDI (170 л.с., 350 Нм) в VW Golf5.

За основу взят 5% уклон, коэффициент лобового сопротивления 0.7, площадь лобового сопротивления 5.87 м2 и общая масса 3250 кг. 1-я передача для лучшего рассмотрения исключена.

Все режимы выше голубой линии возможны с вышеназванными условиями. Все режимы ниже голубой линии ведут к снижению скорости и в конечном счете к переходу на низшую передачу. Можно увидеть, что дизель может использовать первые четыре передачи, TSI – первые пять. Максимально допустимые скорости следующие:

TDI:

68 км/ч на второй передаче (в ограничителе оборотов)

104 км/ч на третьей передаче (вблизи ограничителя оборотов около 4400 об/мин)

TSI:

99 км/ч на второй передаче (вблизи ограничителя оборотов около 7000 об/мин)

106 км/ч на третьей передаче (при около 5500 об/мин)

90 км/ч на четвертой передаче (при около 3500 об/мин)

65 км/ч на пятой передаче (при около 2300 об/мин)

В целом TSI гораздо лучше подходит для движения с прицепом. Единственным недостатком может быть значительный рост расхода топлива у бензина.

Как выглядит диаграмма тягового усилия авто со ступенчатыми коробками передач мы уже знаем.

Для полноты картины следует отметить бесступенчатую трансмиссию Audi «Multitronic».

Рассмотрим кратко, так как эта трансмиссия имеет призрачные шансы на существование. Это безступенчатая трансмиссия с различными профилями вождения. Спортивно настроенный водитель использует голубую линию для максимального ускорения, с высокими оборотами и большим расходом. Средний водитель будет использовать более низкие обороты. А значит тяга на колесах будет не так высока как в спорт режиме. Соответственно автомобиль ускоряется медленнее. CVT, как уже говорилось ранее, превосходное решение. Теоретически она позволяет получить максимальную производительность. На практике все выглядит по другому. Авто с Мультитроником ускоряются хуже, чем авто с МКПП. Потери в трансмиссии слишком велики и перекрывают все преимущества.

А что же насчет двигателей грузовиков и коммерческих автомобилей?

Глядя на кривые мощности и крутящего момента грузовиков можно быстро обнаружить существенные отличия от легковых автомобилей. В то время как на двигателях легковых авто целью является как можно более равномерное и высокое значение крутящего момента, двигателям грузовиков необходим пик крутящего момента. Покажем качественные отличия грузовых и легковых турбодизелей:

Почему так?

Области применения полностью различны. Легковому автомобилю необходимо достичь максимального ускорения и как можно более высокой максимальной скорости. В тоже время необходимо принять во внимание тот факт, что эти двигатели практически постоянно используются в режимах частичной нагрузки. Грузовые же двигатели (в качестве простого примера возьмем двигатели бульдозера или трактора) обычно используются на максимальной нагрузке. Максимальные крутящие момент и мощность ему необходимы при низких оборотах, а также как можно большее нарастание крутящего момента. Почему не падение а именно нарастание крутящего момента станет ясно в следующем абзаце.

Цель этого нарастания величины крутящего момента может быть хорошо объяснена на примере бульдозера. Насыпь земли перед ковшом бульдозера всегда большая, поэтому возникает необходимость увеличить мощность, чтобы продвинуть насыпь дальше. При этой нагрузке частота вращения двигателя падает и вместе с тем падает скорость сдвига. Снижение числа оборотов двигателя благодаря типичной для грузовых транспортных средств кривой крутящего момента ведет к росту крутящего момента и мощности двигателя (смотри график). Таким образом в некоторой степени предотвращается дальнейшее падение оборотов и скорости сдвига – чем сильнее падение числа оборотов, тем больше мощности отдает двигатель. В переносном смысле можно сказать: кривая крутящего момента таких двигателей позволяет независимо от нагрузки относительно сохранять необходимую скорость. Такие моторы имеют «иммунитет» против увеличения нагрузки и становятся ненамного медленнее при ее увеличении. Но все же почему «нарастание крутящего момента» а не «падение»? Теперь нужно смотреть на график в направлении рабочих оборотов. При нагрузке число оборотов падает и происходит РОСТ крутящего момента.

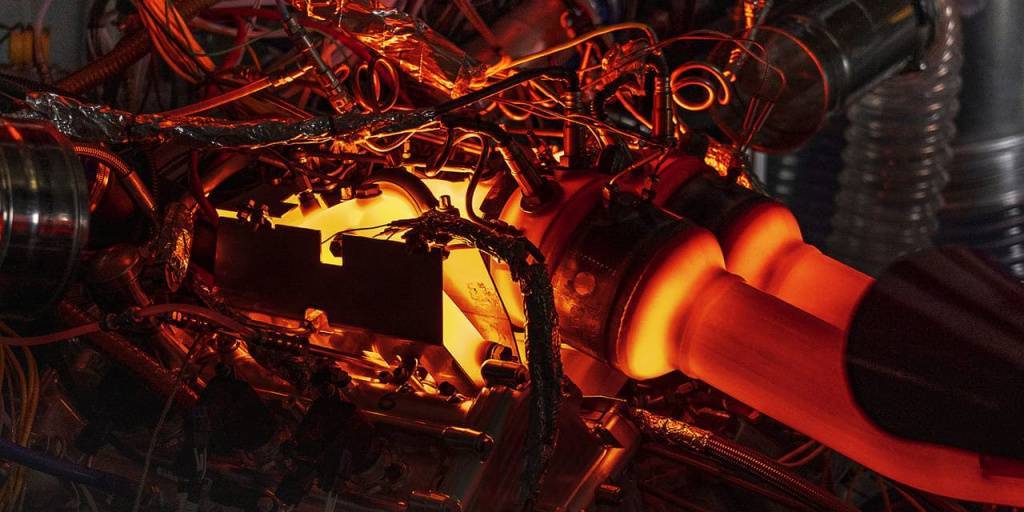

Всё про крутящий момент двигателя

Крутящий момент двигателя — эта характеристика, которая показывает силу вращения коленвала мотора, от которой зависит динамика транспортного средства, его проходимость, способность уверенно совершать обгоны. В качестве единиц измерения используются ньютон-метры, а установить величину можно, если умножить силу на длину рычага.

Что такое крутящий момент двигателя – простыми словами можно объяснить на примере известного каждому механического крепежа, гайки. Предположим, что усилие ее затяжки составляет 4 кгс. Это значит, что открутить ее удастся, взяв метровый гаечный ключ и надавив на него с силой в 4 килограмма.

Крутящий момент ДВС: общие моменты

Крутящий момент двигателя формируется в процессе подачи топлива в цилиндры и его дальнейшего сгорания, за счет которого формируется давление, изменяющее положение поршня. Поршень механически связан с коленвалом, так что их движение синхронизировано. Если ориентироваться на формулу, указанное выше, то силой в данном случае выступает давление, получаемое сгоранием топлива, а рычагом – комбинация кривошипов и шатунов.

Пример вычисления таков:

1. Усилие, создаваемое сжиганием топлива – 200 килограммов.
2. Длина рычага – 5 сантиметров, 0.05 метра.
3. Итоговая величина – 10 кгс, что идентично 98.1 Нм.

Как увеличить крутящий момент двигателя в таком случае? Первый вариант – использование более крупных кривошипов, за счет чего возрастает длины рычага. Звучит просто и понятно, однако, технически реализовать такую схему достаточно тяжело, приходится делать блоки цилиндров более габаритными, усиливать конструкцию, чтобы компенсировать разрушительную силу инерции.

Неудивительно, что автоконцерны предпочитают использовать более простую технологию – увеличивать объемы топливовоздушной смеси, подаваемой цилиндры, совершенствовать технологии ее воспламенения и сжигания. Увеличение степени сжатия, комплектация цилиндров сразу несколькими клапанами, наддув дополнительного воздуха – все это способствует улучшению результатов.

Зависимость от мощности

Имеет место прямая зависимость крутящего момента от оборотов двигателя и его мощности. Расчетная формула выглядит как произведение мощности, выраженной в киловаттах, постоянного коэффициента “9550”, разделенное на число оборотов за минуту.

Построение графика

График крутящего момента двигателя наглядно показывает, что он меняется в соответствии с объемами топлива, подаваемого в цилиндры, и оборотами мотора. Графики строятся при помощи специальных тестовых установок, могут несколько отличаться даже для моторов одного класса, сказывается постепенное, естественный износ.

Изучение усредненных графиков позволяет сделать следующие выводы:

1. Активно увеличивается крутящий момент, пока обороты двигателя не достигнут показателя около 3000 в минуту, после чего рост становится менее выраженным.
2. Пик момента приходится на диапазон от 4 до 4.5 тысяч оборотов в минуту, после чего наступает снижение.
3. Увеличение мощности мотора продолжается даже при снижении крутящего момента, при условии нарастания числа оборотов.

Определяющие факторы

Характеристика зависит от следующих конструктивных и технических особенностей мотора:

1. Общий рабочий объем.
2. Давление, создаваемое в камерах сгорания.
3. Габариты поршней, в первую очередь – площадь.
4. Размеры кривошипов коленвала.

Первые три параметра непосредственно связаны с силой, последний – с длиной рычага. Представленная в одном из первых абзацев формула показывает, что именно эти показатели являются определяющими при вычислениях.

Как увеличить крутящий момент?

Скорость, проходимость, динамика – это то, на что влияет крутящий момент двигателя автомобиля. Неудивительно, что производители заинтересованы в его увеличении. Наибольшее распространение получили следующие технические решения:

1. Комплектация ДВС более компактными камерами сгорания с максимальной степенью сжатия.
2. Использование коленчатых валов с выраженными изгибами.
3. Увеличение числа клапанов на цилиндр.
4. Установка турбированных моторов.

Существуют и другие методики, которые применяются гаражными мастерами, водителями, желающими улучшить характеристики своего транспортного средства. Они заключаются в небольших доработках, некоторые из которых, впрочем, дают ощутимые результаты. Самые распространенные решения таковы:

1. Замена обычного воздушного фильтра на аналог “нулевого сопротивления”.
2. Замена обычного глушителя прямоточным.
3. Изменение настроек карбюратора.
4. Перенастройка блока управления ДВС.
5. Расточка блока цилиндров, благодаря которой удается добавить к имеющемуся объему мотора еще несколько десятков кубических сантиметров.
6. Установка вместо стандартных поршней облегченных аналогов.
7. Замена форсунок на более эффективные, распыляющие больше топлива.

Взаимосвязь мощности и крутящего момента

Обе характеристики двигателя внутреннего сгорания неразрывно связаны друг с другом. Согласно официальной терминологии, мощность – это общий объем работы, выполненной мотором в течение определенного временного промежутка.

Проще говоря, мощность можно представить в виде произведения крутящего момента и количества оборотов. Для ее выражения используются лошадиные силы или киловатты. Помимо указанных двух производных, используется и третья, называемая постоянным коэффициентом. Основных формул две:

1. Для выражения мощности в лошадиных силах нужно умножить крутящий момент в ньютон-метра на количество оборотов за минуту, после чего разделить на 5252.
2. Для выражения мощности в киловаттах используется аналогичная формула, но постоянный коэффициент составляет не 5252, а 9549.

Крутящий момент: зависимость от типа топлива

Ньютон-метры – общая величина, в чем измеряется крутящий момент, но конкретный показатель значительно зависит от вида мотора, бензинового или дизельного. Объясняется это их конструктивными различиями и энергоемкостью топлива. Дизель выдает огромную мощность уже на минимальных оборотах. Для легковых авто, например, внедорожников, пиковый интервал – от 2 до 3 тысяч оборотов, для грузовиков – и того меньше, от 900 до 1500. Максимум оборотов, в сравнении с бензиновыми аналогами, невысок, так что дизели любят водители, которым важна не огромная скорость, а хорошая тяга на низах, позволяющая справляться со сложными дорожными условиями, дающая уверенность во время поездок по пересеченной местности.

Бензиновые моторы выходят на пик куда позже дизелей, ближе к 4, а то и 4.5 тысячам оборотов. Вал крутится очень быстро, так что лимит развиваемой скорости гораздо выше.

Грузовые и легковые автомобили

Уже сама возможность начать движение – это то, на что влияет крутящий момент. Грузовики и сами по себе весят немало, а уж вместе с фургоном их масса измеряется десятками тонн. Неудивительно, что комплектуются они дизельными моторами, которые уже на малых оборотах, с самого старта, дают огромную тягу.

Большинство легковых автомобилей комплектуется бензиновыми моторами. Они считаются более универсальными, подходящими для поездок как по городу, так и по междугородним трассам, простыми в обслуживании и ремонте. Очень важный момент для водителей из регионов с суровым климатом – отсутствие сложностей при запуске в холодную погоду. Дизели в минус 30 порой вовсе отказываются заводиться, теряют тягу, глохнут, тогда как бензиновые аналоги функционируют вполне стабильно.

Конечно, чтобы передача крутящего момента от двигателя к колесам была эффективной, техника должна быть укомплектована соответствующей трансмиссией. Водителям, желающим на 100% контролировать ситуацию, реализовывать потенциал мотора, можно посоветовать механику. Пусть она и требует определенных навыков, на бездорожье преимущества МКПП становятся очевидными. Вождение авто с автоматом или вариатором более комфортно, такой вариант оптимален для городских поездок или межгорода по хорошему асфальту, однако, по эффективности передачи тяги они уступают наиболее технологичным передачам, роботизированным. Пускай они дороже, зато позволяют без лишних манипуляций реализовать всю доступную мощность.

Советы автовладельцам

Что значит крутящий момент? Очень многое. Именно поэтому при подборе авто нужно руководствоваться не только максимальной скоростью и мощностью. Важный момент – диапазон оборотов, при котором мотор выходит на свой предел по крутящему моменту. Для уверенных обгонов на междугородней трассе хорошо, если пик достигается примерно на 3.5-4.5 тысячах, на бездорожье допустимы и гораздо меньшие диапазоны.
