Замена тросов стояночного тормоза
Трос стояночного тормоза может заклинить, порваться или растянуться. Если рычаг ручника не поднимается (не затягивается) и автомобиль не фиксируется на дороге, то, скорее всего, что трос заклинил. Если рычаг ручника затягивается вверх до конца, но автомобиль при этом не фиксируется, то, скорее всего трос порвался или растянулся. В любом из перечисленных случаев требуется замена тросов. Как раз в этой статье Вы и узнаете, как заменить трос ручного тормоза.
Подробнее о диагностике состояния стояночного тормоза вы можете узнать в статье «Диагностика состояния тросов стояночного тормоза».
Замена троса стояночного тормоза
Для того чтобы замена троса ручного тормоза прошла легко и безопасно, загоняем автомобиль на яму, либо используем подъемник. На домкрате поднимаем заднюю часть. Снимаем колесо.
Далее нам нужно освободить трос из регулировочного механизма. Он находится под машиной, возле рычага ручника. Чтобы туда добраться, откручиваем 4 гайки центральной защиты глушителя от кузова ключом №10. Будьте аккуратны – они могут заржаветь и отломаться. Желательно обработать их WD 40.
Снимаем резинки крепления глушителя и отодвигаем защиту вперед, чтобы она не мешала. Сверху над глушителем находится регулировочный механизм стояночного тормоза.
Длинной головкой №13 с карданчиком откручиваем регулировочную гайку и снимаем ее с тяги.

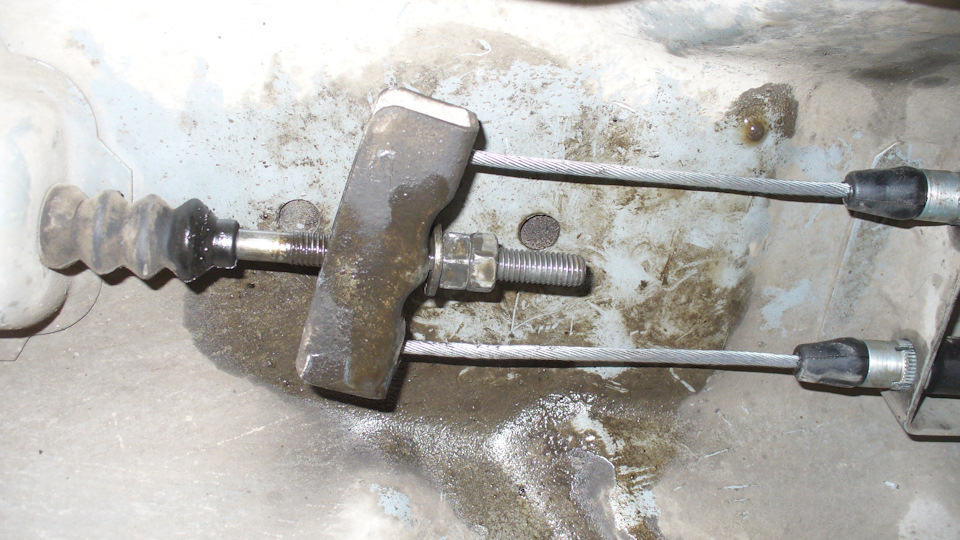

Снимаем уравнитель тросов с регулировочной тяги тросов и извлекаем из отверстия кронштейна кузова передний наконечник троса. Затем вынимаем трос из креплений к балке и кузову.

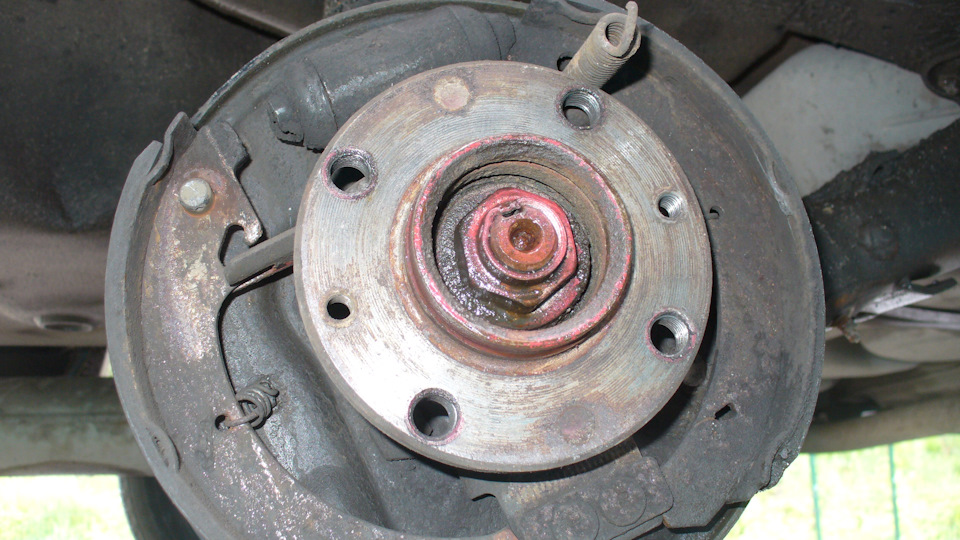

Далее снимаем задний тормозной барабан. Для этого длинной головкой или ключом №7 откручиваем две направляющие барабана к ступи́це. Несколькими ударами молотка сбиваем барабан со ступи́цы и снимаем его.
На данном этапе работы у нас есть возможность посмотреть, в каком состоянии находятся тормозные колодки. Отслоений быть не должно. Если минимальная толщина 2 мм и меньше, то их следует заменить. Если выработка тормозного барабана на прилегающей к колодкам плоскости более 1 мм, то барабан следует заменить. Тормозной цилиндр должен быть сухой и не иметь подтеков тормозной жидкости и порывов пыльников.

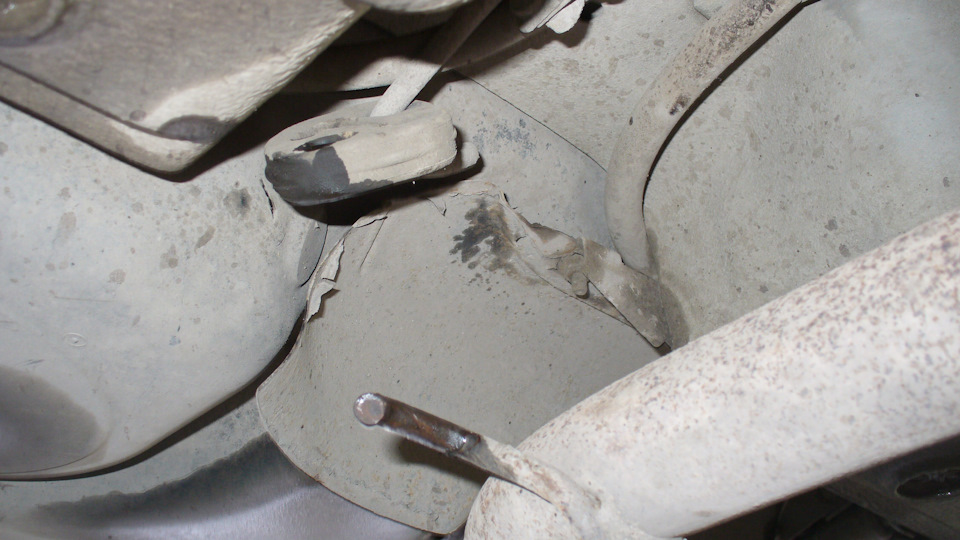

Далее вынимаем трос из флажка тормозной колодки, а кожух троса – из пыльника тормозного барабана.
Устанавливаем новый трос. Для этого просто выполняем все действия в обратном порядке:
• одеваем конец нового троса во флажок тормозной колодки;

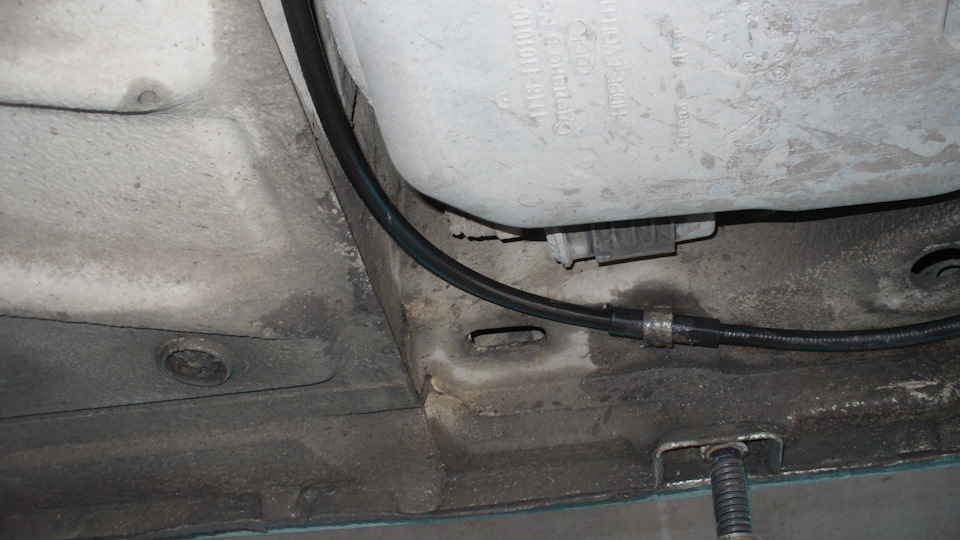

• заправляем трос в крепления на кузове и балке;

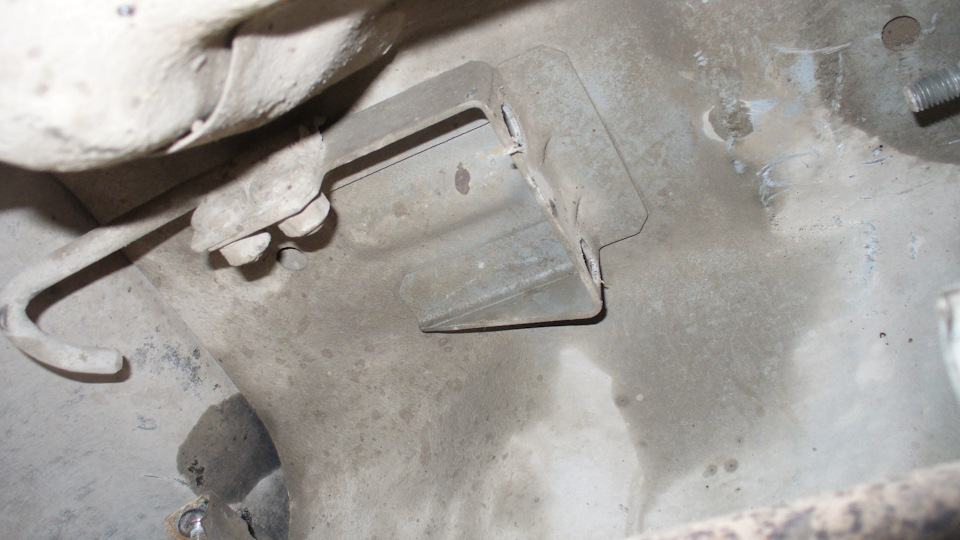

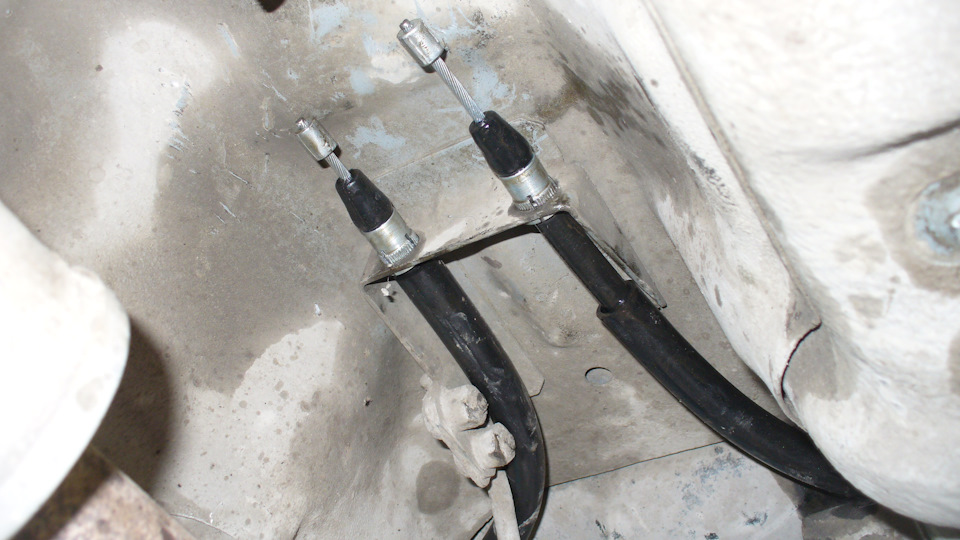

• вставляем в отверстие кронштейна кузова передний наконечник троса;
• вставляем наконечники тросов в уравнитель, надеваем на тягу и закручиваем регулировочную гайку.
Спасибо за подписку!
После того, как трос установлен, надеваем тормозной барабан. Закручиваем гайки направляющих. Прокручиваем барабан, чтобы убедиться, что колодки не заклинивает. Барабан легко крутиться. Подтягиваем регулировочную гайку на тяге до тех пор, пока колодка не начнет соприкасаться с тормозным барабаном, это будет видно при его прокручивании – барабан будет прокручиваться туго.
Теперь нужно отрегулировать ручник. Проверяем, на сколько щелчков затягивается рычаг стояночного тормоза. Желательно сделать 3–4 щелчка от начала и до упора, при этом автомобиль должен находиться в расторможенном состоянии.
Если все отрегулировано, ставим на место защиту. Прикручиваем ее. Одеваем резинки глушителя. Ставим колесо. Обжимаем болты крепления колеса.
Чтобы продлить жизнь тросов стояночного тормоза, следует часто им пользоваться. Иначе тросы прикоревают, заклинивают, а потом рвутся. Узнать больше о том, как продлить жизнь тросам стояночного тормоза читайте в статье «Как избежать замены тросов стояночного тормоза».
Замена тросов ручного тормоза
Где то с пол года назад, а именно зимой у меня перестал работать ручной тормоз. Ручку ручника не возможно было даже поднять. Когда меняли сцепление на машине я посмотрел в каком состоянии тросы ручного тормоза, частично были замечены трещины на обоих тросах. Неделю назад я прикупил на авторынке новые троса ручника для а/м Лада Гранта стоимостью 400руб. И только вчера я смог попросится заехать на эстакаду. Скажу вам честно прое/ся я 4 часа меняя старые на новые. Особенно меня раздражают задние барабанные тормоза.
что бы троса жили дольше налил я внутрь WD40
После замены тросов и настройки ручника машина была протестирована на эстакаде во время спуска, фото я не делал. Ручной тормоз работает исправно.
Замена и регулировка тросика ручника ЛАДА «Гранта»
Самая легкоустранимая и довольно распространенная неисправность тормозной системы ЛАДА “Гранта” — проблемы со стояночным тормозом, возникающие “по вине” троса ручника. Замена ручного тормоза “Гранта” не вызывает затруднений, не требует специальных приспособлений и дорогостоящего инструмента. Единственное, что необходимо организовать — доступ к днищу машины.
Устройство и расположение троса ручного тормоза ЛАДА “Гранта”
Назначение троса ручника ЛАДА “Гранта” — передача усилия от рычага в салоне к колодкам задних тормозов. Он заключен в многослойную защитную оболочку и имеет наконечники для крепления к рычагу ручного тормоза и приводу тормозного механизма задних колес.
Как подтянуть ручник Лада Гранта,Приора,ВАЗ 2110,2112,2115 и ВАЗ 2114
Регулировочная гайка, имеющаяся на тросу, позволяет регулировать длину привода, а возвратная пружина возвращает систему в исходное состояние после опускания рычага привода.

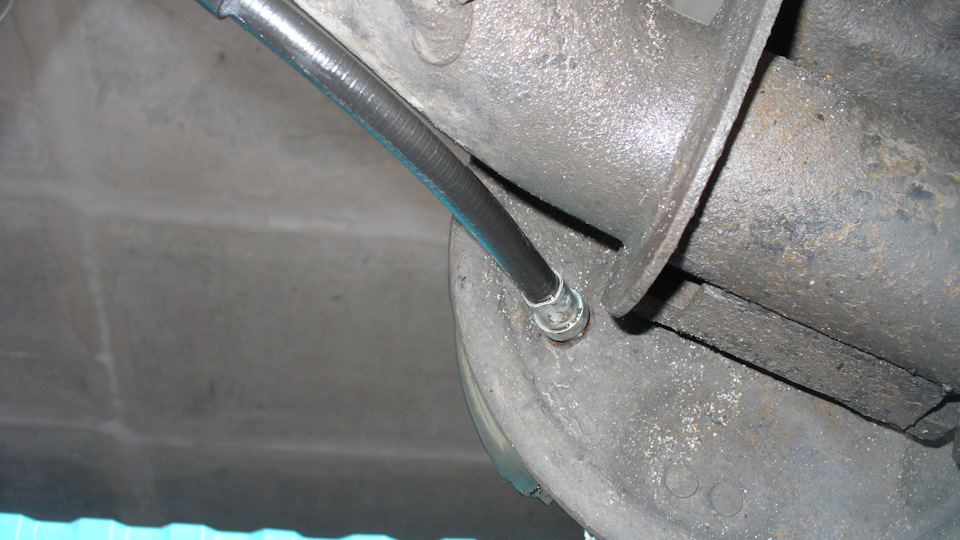

Трос ручного тормоза расположен под днищем машины и частично прикрывается термоэкраном глушителя.
замена тросиков ручника Лада Калина
Причины и признаки поломки
Основная причина, по которой приходится менять трос ручника ЛАДА “Гранта” — механический износ. Постоянные усилия, которым подвергается трос, со временем приводят к его деформации (растяжению) или разрыву. Причиной обрыва троса также могут быть колесные болты нестандартной длины, которые цепляют и перетирают стальные нити троса.
Признаки необходимости замены троса ручника:
трос растягивается или обрывается, в результате рычаг ручного тормоза поднимается до упора без усилий и “не держит” машину; трос клинит в оплетке, колодки не растормаживаются, тормозной барабан греется при движении.
Когда трос заедает в оплетке, можно попытаться смазать его и, если причина не в растрепанных нитях, проблема может исчезнуть. Во всех других случаях необходима замена троса ручного тормоза “Гранта”.
Совет: не стоит стараться “беречь” ручной тормоз, пользуясь им как можно реже. Если трос нечасто перемещается в оболочке, он со временем клинит и обрывается.
Что необходимо для замены троса ручника ЛАДА “Гранта”
Чтобы поменять трос ручного тормоза, необходим доступ к днищу автомобиля. Поэтому работу надо проводить на подъемнике либо смотровой яме. В последнем случае дополнительно понадобится домкрат. Кроме этого, необходим такой инструмент и материалы:
баллонный ключ; ключи на 10, 12, 13; 2 болта М8х60 мм; пассатижи; плоская отвертка; WD-40; щетка по металлу; тросик ручника ЛАДА “Гранта”.
Как поменять трос ручника на ЛАДА “Гранта”
Замена троса ручника на ЛАДА “Гранта” выполняется сначала следующим образом:
установить автомобиль на смотровую яму или подъемник; до упора опустить рычаг ручного тормоза; ослабить натяжение троса ручника, отпустив регулировочный болт; открутить штифты, удерживающие тормозной барабан и направляющие диск колеса при установке; при необходимости, щеткой по металлу очистить место посадки тормозного барабана на ступицу; обработать место посадки барабана средством WD-40; спрессовать барабан с посадочного места, равномерно вкручивая болты М8 в резьбовые отверстия;
Внимание: во избежание выхода поршней из тормозных цилиндров не следует нажимать педаль тормоза при снятом барабане.
отсоединить термоэкран глушителя, открывая доступ к тросу ручника; снять глушитель и резонатор с подушек, опустив систему выхлопа вниз; при помощи ключа на 13 открутить контргайку и регулировочную гайку ручника;
демонтировать уравнитель с тяги; вынуть наконечник троса стояночного тормоза из уравнителя; вытащить из кронштейна на кузове наконечник оболочки троса; пассатижами отогнуть скобы крепления тросов; при помощи отвертки отвести рычаг привода стояночного тормоза в тормозном механизме вперед и снять с него наконечник троса; ослабить гайку, удерживающую трос на балке заднего моста; вытащить трос из держателя; извлечь трос из кронштейна на кузове; вынуть трос ручника “Гранта” из тормозного щита.
Затем трос такде необходимо снять и с другого колеса.
Установка нового троса ручника производится в обратной последовательности.
Теперь вы знаете, как поменять трос ручника на “Гранте”. Но после установки нового троса, необходимо отрегулировать привод ручного тормоза.
Регулировка тросика ручника на ЛАДА “Гранта”
Для проведения работ необходим доступ к тросу со стороны днища, поэтому регулировка тросика ручника “Гранта” после замены производится, пока еще не поставлен на место тепловой экран глушителя. Далее следует выполнить такие действия:
опустить до упора рычаг ручника; ослабить контргайку на регулировочном устройстве (если она затянута); навинтить регулировочную гайку на хвостовик троса до момента натяжения последнего; убедиться, что свободный ход рычага в салоне составляет от 2 до 4 щелчков; при необходимости отрегулировать натяжение троса; затянуть контргайку, придерживая регулировочную гайку ключом; установить тепловой экран глушителя.
Когда тросик ручника отрегулирован, можно проверить машину на ходу.
