Прошло практически полвека с тех времен, когда впервые с конвейера сошел автомобиль, оснащенный системой впрыска бензинового типа. В настоящее время выпуск таких машин увеличился в десять раз по сравнению с карбюраторными моделями.

Человек, который собирается приобрести современную машину, вероятнее всего станет владельцем автомобиля с бензиновым двигателем инжекторного типа. Именно поэтому умение настроить зажигание на инжекторе пригодится многим автомобилистам.

Прежде чем приступить к работе, необходимо заранее позаботиться об инструментах, которые вам понадобятся для выполнения регулировки угла зажигания. Среди них:

• отвертки;
• набор ключей;
• тестер;
• ноутбук, на который установлена специальная программа, предназначенная для проведения диагностики моторов инжекторного типа.

Выставление зажигания на инжекторе

Как известно, инжектором транспортного средства управляет электроника, которая находится в подчинении бортового компьютера автомобиля. Первое, что необходимо сделать, — провести мониторинг своевременного подключения всех компонентов системы. Для осуществления такой проверки требуется включить зажигание. В этот момент должны быть слышны характерные звуки активации электрического бензонасоса, который начинает закачивать в себя топливо. Если этого не происходит, требуется проверить реле, отвечающее за работу насоса.

В случае если на панели приборов сигнализирует лампочка неисправности, нужно провести диагностику. Для этого понадобится ноутбук со специальным программным обеспечением, который подключается к бортовому компьютеру машины для поиска и анализа ошибок. Благодаря совместной работе данных устройств у автовладельца появляется возможность изучить все доступные параметры.

Можно переходить к запуску машины, если неполадки в функционировании силового агрегата на данном этапе не обнаружены. Теперь проверяется дроссельный узел: проводится визуальный осмотр состояния датчика, отвечающего за правильное положение дроссельной заслонки, а также идущих от него проводов. Если, по вашему мнению, все в порядке, включите зажигание, чтобы на этот раз удостоверится в исправности датчика с помощью тестера. Им проверяется напряжение бортовой сети и непосредственно самого датчика. При этом обратите внимание на степень открытия дросселя.
Полученные результаты остается сравнить с номинальными показателями, которые указываются в руководстве по эксплуатации и ремонту транспортного средства. Следует помнить, что нормальным напряжением датчика является величина, находящаяся в интервале 0,45–0,55 Вольт. Что же касается напряжения бортовой сети, то оно должно превышать 12 Вольт, в то время как степень открытия дросселя должна составлять не более одного процента. В случае отклонений от этих показателей требуется настроить привод дросселя таким образом, чтобы он закрывал заслонку полностью.

После этого следует нажать на педаль акселератора до ее упора и замерить параметры узла в таком положении. Степень открытия дросселя должна быть не менее 90%, а напряжение датчика составлять приблизительно 4,5 Вольта. Возможно, понадобится регулировка дроссельного привода, если он открывается не полностью.
Выполнение следующего этапа заключается в настройке привода дросселя для достижения полного закрытия отверстия. Для этого отключается регулятор дополнительного потока воздуха, дроссель нужно выставить в полуоткрытое положение. В таком состоянии осуществляется регулировка дроссельного узла так, чтобы заслонка полностью закрывала отверстие.

Раннее и позднее зажигание

Позднее зажигание проявляется в поведении автомобиля ухудшением приемистости мотора. Это происходит потому, что горючая смесь до момента, когда поршень подходит к положению верхней мертвой точки, просто-напросто не успевает сгореть. Процесс горения при поздно выставленном зажигании продолжается и во время движения поршня вниз, что сопровождается повышенным нагревом выпускного коллектора.
Раннее зажигание также приводит к снижению мощностных способностей двигателя, так как воспламенение смеси осуществляется в то время, когда поршень еще не успевает достичь верхней мертвой точки. В данном случае давление расширяющихся газов создает противодействие движению поршневого элемента.

Обратите внимание! Признаками раннего зажигания являются перегревы силового агрегата, детонация, появление черного дыма из выхлопной трубы.

Если вы заметили малейшие отклонения в работе двигателя своего автомобиля, которые похожи на те, что были описаны выше, вероятнее всего, система зажигания требует более корректной регулировки.

Узнав, как выставлять зажигание на инжекторе, вы можете приступить к его настройке самостоятельно, вооружившись необходимым набором инструментов. Если же в вашем распоряжении нет достаточного времени для осуществления данной процедуры своими силами или если вы не уверены в том, что справитесь с поставленной задачей, можно доверить эту работу специалистам, отогнав свою машину в проверенный автомобильный сервис.
Так или иначе, закрывать глаза на некорректно выставленное на вашем автомобиле зажигание не рекомендуется, потому что функционирование силового агрегата в таком режиме может привести в недалеком будущем к еще большим проблемам, способным вызвать серьезные неисправности, для устранения которых понадобятся значительные средства и время.
Именно поэтому важно внимательно следить за состоянием своего личного транспорта, проверяя основные его узлы и агрегаты на исправность, и своевременно проводить все необходимые профилактические процедуры.

Обратите внимание! Неправильно установленный угол опережения зажигания негативно влияет на такие показатели мотора автомобиля, как экономичность, мощность и устойчивость его работы. Поэтому следует понимать, насколько важна грамотная настройка данного узла.

Принцип работы зажигания в автомобиле с инжектором

Зажигание является одним из ключевых моментов, обеспечивающих правильную работу автомобильного двигателя. Оно отвечает за формирование и передачу искры на свечи, которая в свою очередь инициирует горение топливно-воздушной смеси в цилиндрах, что обеспечивает движение автомобиля. В данной статье мы рассмотрим, как работает зажигание в автомобиле с инжекторным двигателем, а также выясним его принцип работы и особенности.

Инжекторное зажигание, также известное как электронное зажигание, разработано для обеспечения более точного контроля процесса зажигания и повышения эффективности работы двигателя. В отличие от классического механического зажигания, инжекторное зажигание основано на использовании электронных компонентов, таких как датчики, электронный блок управления и электронные катушки зажигания.

Основная задача зажигания — сгенерировать высоковольтную искру и передать ее на свечи зажигания в нужный момент времени. Принцип работы инжекторного зажигания заключается в следующем: датчики, расположенные на двигателе, собирают информацию о его работе (температура воздуха, скорость вращения коленвала, положение дроссельной заслонки и др.) и передают ее на электронный блок управления. На основе полученных данных и информации из памяти блока управления, происходит расчет оптимального момента для формирования искры.

Принцип работы системы зажигания в автомобиле инжектор

Принцип работы системы зажигания в автомобиле инжектор основан на выработке искры высокого напряжения и передаче ее на свечи зажигания. Для этого система зажигания состоит из нескольких компонентов:

• Импульсного датчика положения коленчатого вала (ДПКВ). Этот датчик подает сигнал о текущем положении коленчатого вала, что позволяет определить фазу горения. Этот сигнал используется для регулирования силы и момента зажигания в каждом цилиндре.
• Электронного блока управления (ЭБУ). Он принимает сигналы от ДПКВ и других датчиков, а затем анализирует их, рассчитывая оптимальное время зажигания. ЭБУ также управляет работой системы впрыска топлива, чтобы обеспечить точное соответствие требуемому составу смеси в каждом цилиндре.
• Катушки зажигания. Они генерируют высоковольтное напряжение, необходимое для создания искры на свечах зажигания. В инжекторах обычно используются отдельные катушки для каждого цилиндра двигателя.
• Свечи зажигания. Они получают высоковольтное напряжение от катушек зажигания и создают искру, которая воспламеняет смесь воздуха и топлива в цилиндре.

Особенности системы зажигания инжектора включают улучшенную точность и контроль работы двигателя. Благодаря использованию электронного управления, настройка зажигания может быть более точной и динамической в сравнении с системами зажигания с механическим управлением.

Кроме того, системы зажигания в автомобилях с инжектором обычно имеют диагностические возможности, которые позволяют обнаруживать и устранять проблемы со зажиганием, такие как неисправности в катушках зажигания или свечах зажигания.

В целом, система зажигания в автомобиле инжектор является важной составляющей для эффективной работы двигателя. Эта система обеспечивает подачу искры в нужный момент и помогает поддерживать стабильную работу двигателя, что в свою очередь увеличивает его мощность и экономичность.

Источник зажигания и его особенности

Источником зажигания в инжекторных двигателях чаще всего служит зажигательная катушка, которая преобразует постоянное напряжение аккумулятора в высокое напряжение зажигания. Это позволяет создать искру на свече, которая в свою очередь зажигает смесь в цилиндре двигателя.

Важным моментом является то, что источник зажигания должен обеспечивать стабильное и регулируемое высокое напряжение. Это необходимо для обеспечения надежного зажигания при различных условиях работы двигателя.

Кроме того, источник зажигания должен обладать высокой надежностью и долговечностью, так как его поломка может привести к неполадкам в работе двигателя.

В современных инжекторных двигателях все чаще используются электронные системы зажигания, которые предоставляют более точное и управляемое зажигание. Такие системы позволяют регулировать время зажигания в зависимости от скорости вращения коленчатого вала и нагрузки на двигатель, что способствует оптимальному функционированию двигателя и сокращению выбросов вредных веществ.

Компоненты системы зажигания в автомобиле

Система зажигания в автомобиле состоит из нескольких основных компонентов, которые работают вместе для обеспечения эффективного сгорания топлива в двигателе. Вот некоторые из них:

1. Свечи зажигания: это основные компоненты зажигания, которые создают искру, необходимую для возгорания в палеце цилиндра. Свечи зажигания состоят из центрального электрода, электрода заземления и изолятора, который разделяет электроды. Они устанавливаются в головки цилиндров и соединяются с бобиной зажигания.
2. Управляющий блок зажигания: это электронный блок, который контролирует время подачи высокого напряжения от бобины зажигания к свечам зажигания. Он принимает сигналы от различных датчиков, таких как датчик положения коленчатого вала и датчик положения распределителя, и определяет момент, когда необходимо подать искру в цилиндр.

Эти компоненты работают вместе, чтобы обеспечить правильное зажигание топлива в каждом цилиндре двигателя. Правильная работа системы зажигания в автомобиле инжектор является ключевым фактором для достижения оптимальной мощности и экономии топлива.

Как понять, что сбилось зажигание?

Если угол опережения зажигания (момент зажигания) был выставлен неправильно, либо был «сбит» во время ремонтных работ, то в работе двигателя автомобиля появятся несколько признаков по которым можно самостоятельно определить, что проблема именно в этом.

На примере бесконтактной системы зажигания карбюраторного двигателя 21083 (1,5 л) перечислим эти признаки в виде списка, что бы в случае их появления можно было быстро определить в чем именно проблема.

Как понять, что сбилось зажигание?

Зажигание может сбиться в сторону опережения (раннее) или в сторону запаздывания (позднее). Некоторые признаки у них аналогичны, но есть и отличия.

Признаки слишком раннего зажигания при работе двигателя автомобиля.

При раннем зажигании топливная смесь поджигается гораздо раньше прихода поршня в верхнюю мертвую точку. Горящая смесь расширяется, давление газов над поршнем увеличивается. Ему приходится с трудом преодолевать его. На эффективный рабочий ход энергии уже не хватает. Исходя из этого признаки раннего зажигания будут следующие.

1. Двигатель стало невозможно запустить с первого раза.

Либо он вообще не запускается. Нужно нескольких попыток чтобы он завелся. Может иметь место обратное вращение коленчатого вала после остановки между попытками запуска.

2. Двигатель стал заметно троить на холостом ходу (ХХ).

При этом выровнять обороты ХХ винтами на карбюраторе практически невозможно. Двигатель начинает работать устойчиво только при установке повышенных оборотов винтом «количества» или прикрывая воздушную заслонку «подсосом».

3. Ухудшилась динамика автомобиля.

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как будто кто-то держит сзади»).

4. «Застучали пальцы» двигателя.

Появилась, хорошо заметная на слух, постоянная детонация (дробный, металлический стук в двигателе) появляющийся под нагрузкой, при нажатии на педаль «газа» и долго не пропадающий после ее отпускания. Все из-за того, что при раннем зажигании горение топливной смеси происходит в условиях аномального роста давления. В таких условиях оно напоминает взрыв — детонацию или «стук пальцев» по простому.

5. Появился черный нагар на электродах свечей.

При слишком раннем моменте зажигания нарушаются условия сгорания топливной смеси и она полностью не сгорает. Его сажевые остатки оседают черным нагаром на электродах свечей зажигания, приводя к их быстрому выходу из строя. Возникают пропуски зажигания и как результат — несгоревшей смеси все больше и больше выбрасывается в глушитель.

6. Появились хлопки и «выстрелы» в глушитель.

Это не сгоревшее топливо может догорать в глушителе хлопками. Как на холостом ходу так и в движении. В особо запущенных случаях возможен его взрыв и расслоение глушителя или резонатора на две половины.

7. Из выхлопной трубы глушителя стал идти черный дым.

Это в выпускной системе догорает и дымит не сгоревшее топливо.

8. Заметно увеличился расхода бензина.

На выполнение своей работы, при слишком раннем зажигании, двигателю требуется намного больше энергии и соответственно топлива.

Плюс дополнительно водитель постоянно работает педалью газа, пытаясь вернуть ему былую резвость и разогнать автомобиль, либо вытягивает на себя рукоятку «подсоса», тем самым еще больше повышая расход.

9. Двигатель стал часто перегреваться.

Слишком высокое давление в цилиндрах двигателя приводит к росту температуры. Двигатель постоянно перегревается.

Симптомы (признаки) слишком позднего зажигания при работе двигателя автомобиля.

При позднем зажигании воспламенение рабочей смеси происходит когда поршень уже практически достиг верхней мертвой точки (ВМТ). Или даже когда перешел через нее. Топливо слишком поздно загорается и расширяется вслед за уходящим вниз поршнем. Как результат — давление газов на поршень недостаточное для бодрого проворачивания коленчатого вала.

В качестве бонуса нарушается сама эффективность горения так как оно должно происходить при высоком давлении в конце такта сжатия. А при позднем зажигании оно небольшое. Исходя из этой картины симптомы раннего зажигания будут следующие.

1. Появляются проблемы с запуском двигателя.

Так как горение топлива происходит с нарушением и низкой эффективностью, добиться запуска двигателя с первой попытки не удается. А если зажигание слишком позднее, то он вообще не заведется. Стартер крутит коленчатый вал, двигатель сначала «схватывает», но потом глохнет. При прокручивании возможны хлопки и даже выстрелы в карбюратор.

2. Хлопает и (или) «стреляет» в карбюратор.

При позднем зажигании горение рабочей смеси происходит на всем протяжении рабочего хода, а не только во время сжатия. В момент, когда начинают открываться впускные клапана, старая топливная смесь еще догорает и воспламеняет новую порцию топливной смеси, поступающую из впускного коллектора и карбюратора на такте впуска. Происходит хлопок в карбюратор.

3. Двигатель постоянно перегревается.

Так как догорание топливной смеси происходит при такте расширения (рабочий ход) во всем объеме цилиндров, это вызывает быстрый нагрев их стенок и соответственно перегрев двигателя.

4. Ощутимо снижается мощность и приемистость двигателя автомобиля.

Так как горение рабочей смеси происходит не только в камере сгорания, но и в увеличивающемся объеме цилиндра (так как поршень движется вниз), давление газов на поршень заметно падает. Соответственно двигатель не развивает необходимой мощности и тем более приемистости.

5. Заметно вырастает расход бензина.

На выполнение своей работы при слишком позднем зажигании двигателю требуется намного больше энергии и соответственно больше бензина.

Плюс дополнительно водитель постоянно работает педалью газа, пытаясь вернуть ему былую резвость и разогнать автомобиль, либо вытягивает на себя рукоятку «подсоса», тем самым еще больше повышая расход.

6. Холостой ход двигателя становится неустойчивым и не поддается регулировке.

Из-за нарушения условий горения топливной смеси в двигателе он начнет троить и все время будет пытаться заглохнуть. Выровнять обороты ХХ винтами на карбюраторе становится проблематично.

Обнаружив перечисленные признаки позднего зажигания можно для начала подкорректировать угол опережения вращением трамблера. Необходимо будет сделать его более ранним. Для этого слегка ослабляем крепление трамблера и поворачиваем его против часовой стрелки не более чем на 1 мм. Закрепляем трамблер и проверяем как работает двигатель. В случае необходимости проводим корректировку в сторону увеличения угла еще раз.

7. Отсутствие детонации в цилиндрах двигателя автомобиля.

При движении по ровной дороге на скорости 40-50 км/ч необходимо резко нажать на педаль газа. Если угол опережения зажигания выставлен правильно слышна кратковременная детонация со стороны двигателя, если зажигание слишком позднее, детонации нет вовсе. Зажигание раннее — детонация слишком продолжительная.

Таким образом, обнаружив перечисленные признаки работы двигателя на слишком раннем или слишком позднем зажигании, можно смело разбираться с причинами этой проблемы и заняться точной установкой момента опережения зажигания.

Двухконтурная система зажигания или искра инжектора:)

Всем здравствуйте.
Дело было ещё в начале лета, запись сделал только сейчас уже по факту испытаний)
Все началось с того что забарахлило зажигание, нужна была замена высоковольтных проводов, крышки трамблера и катушки… Поэтому принял решение достать ящик с остатками запчастей и собрать двухконтурнную систему зажигания.

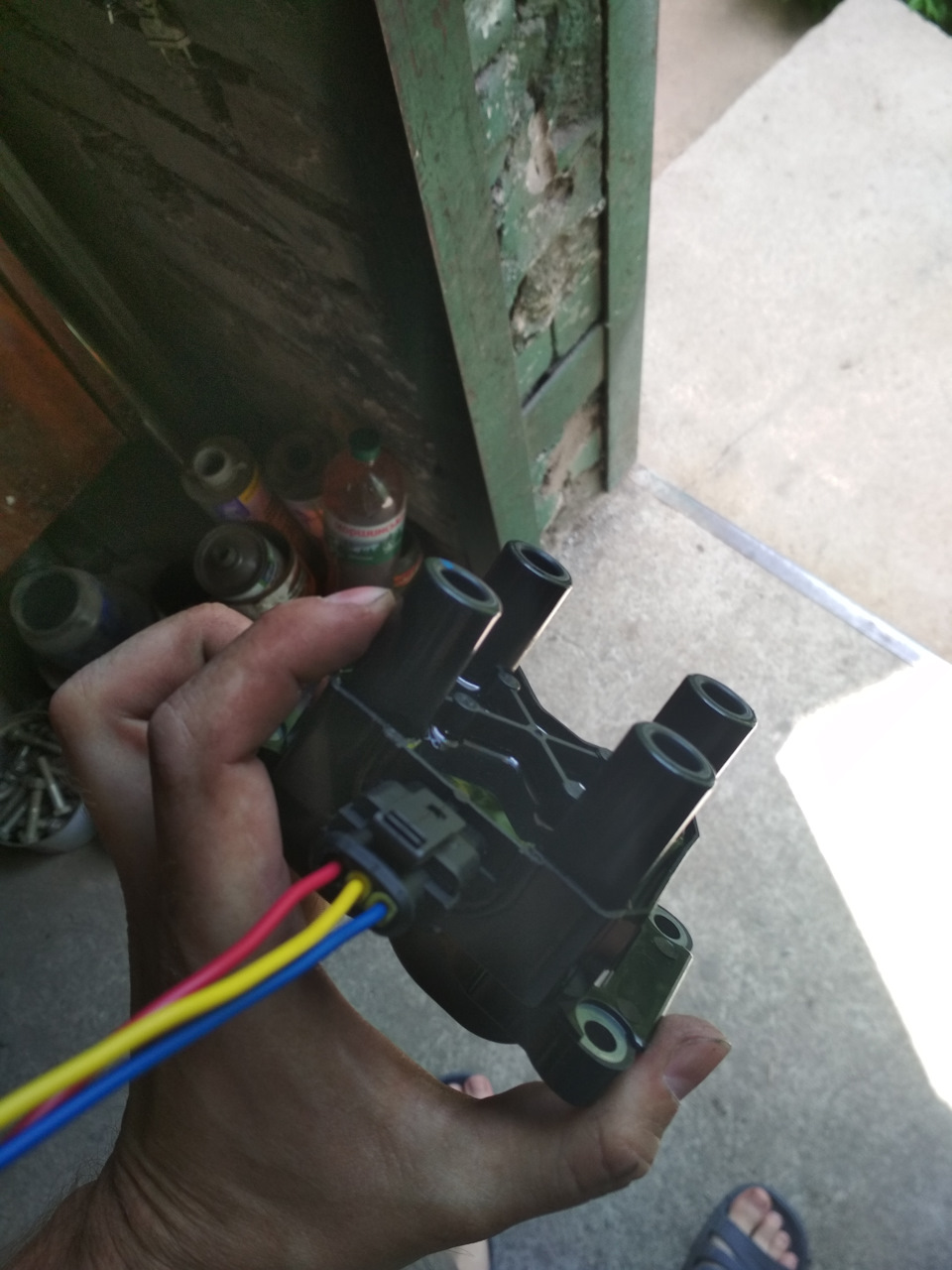

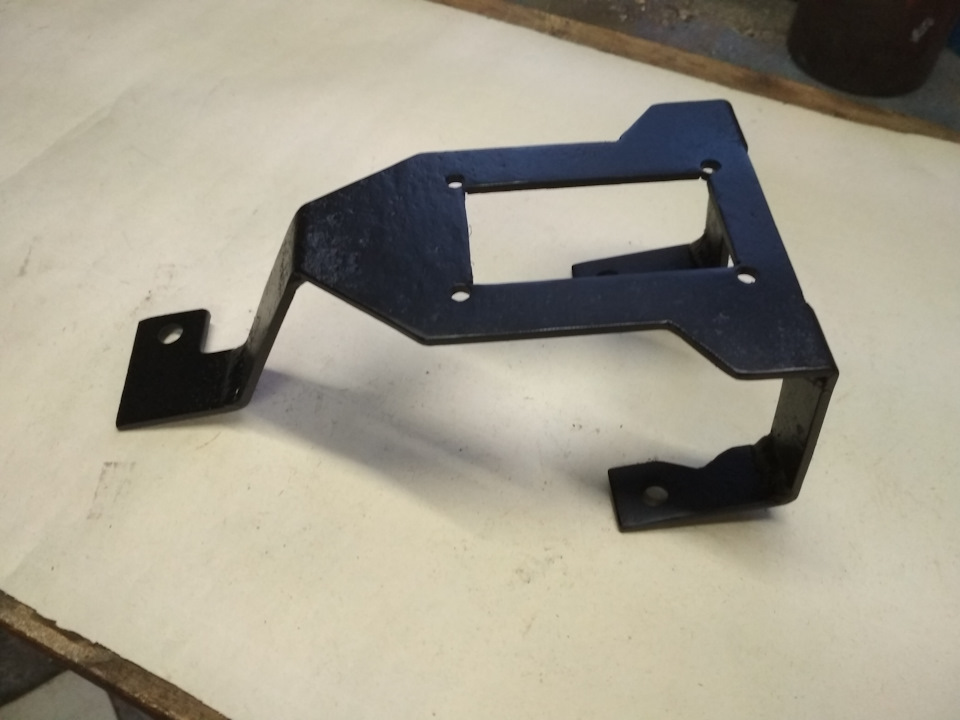

Часть деталей для сборки этого девайса имелась в наличии, при продаже прошлого авто снял оттуда двухконтурнную систему.
На 2106 у меня стояла двухконтурная с двумя датчиками холла и двумя коммутаторами.
В этот раз решил переделать на вариант попроще, с одним датчиком холла.

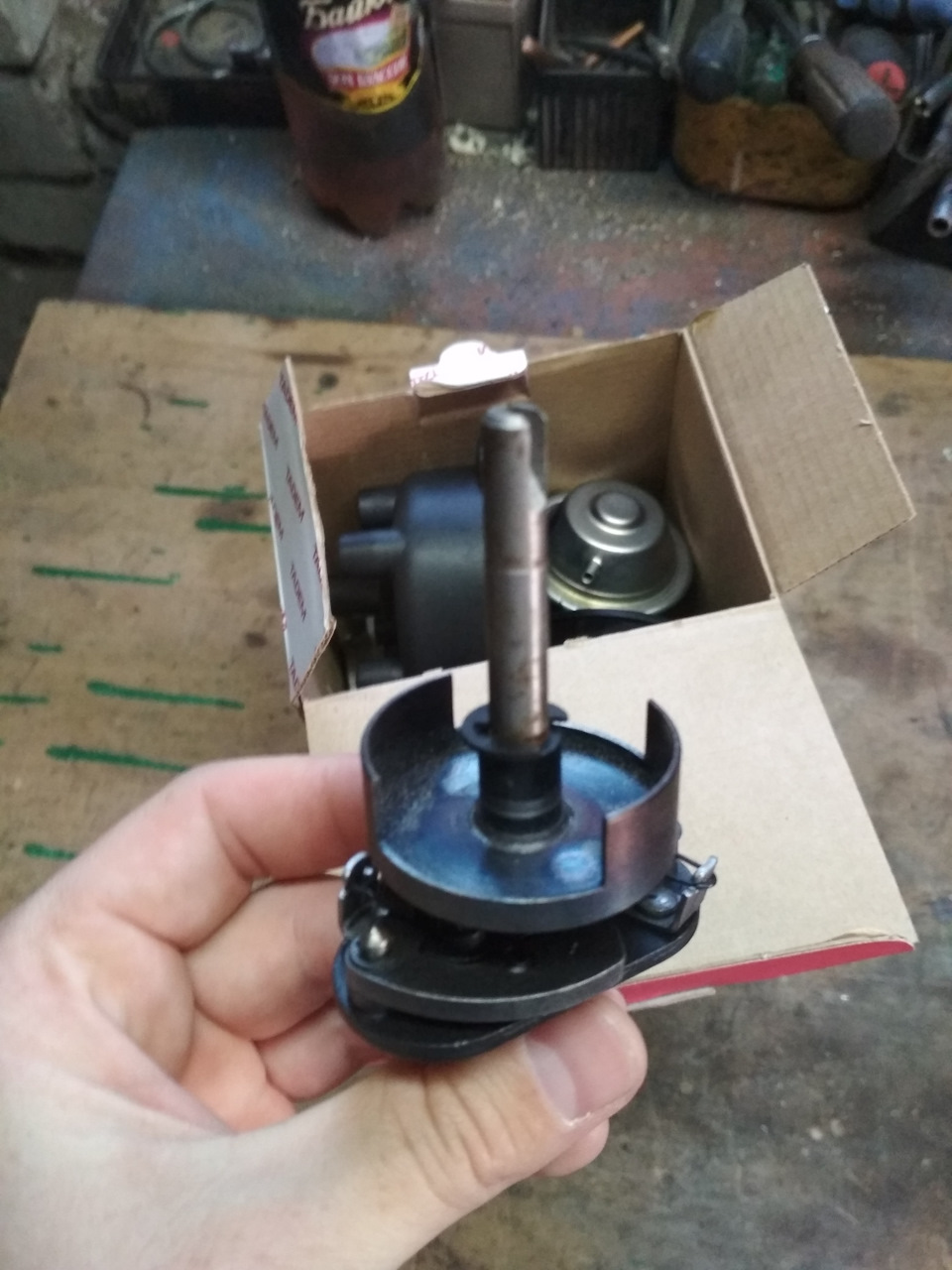

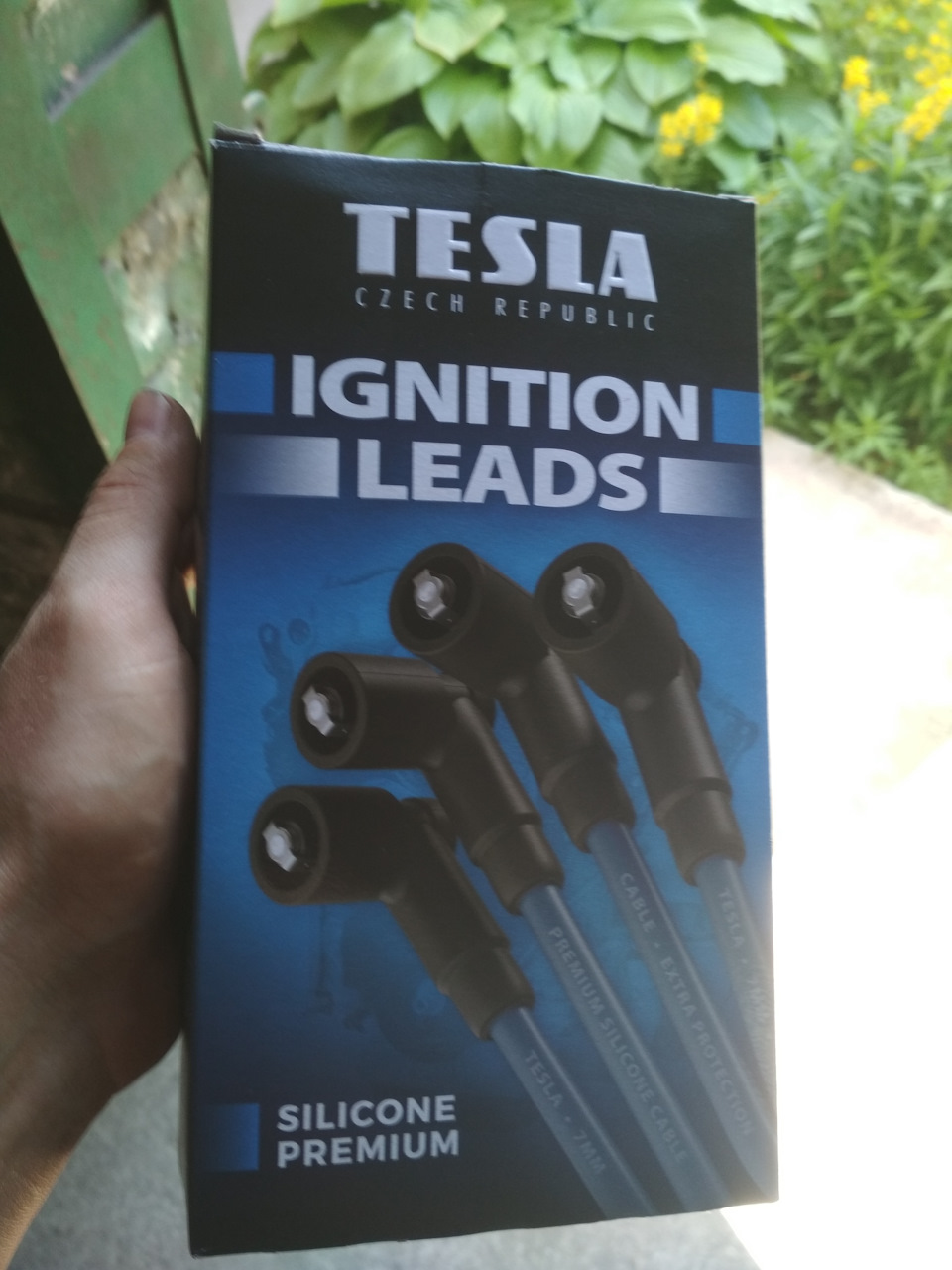

Из деталей нужно было заказать шторку на трамблёр под один датчик холла, также купил новые высоковольтные провода и катушку от инжекторного ВАЗ.

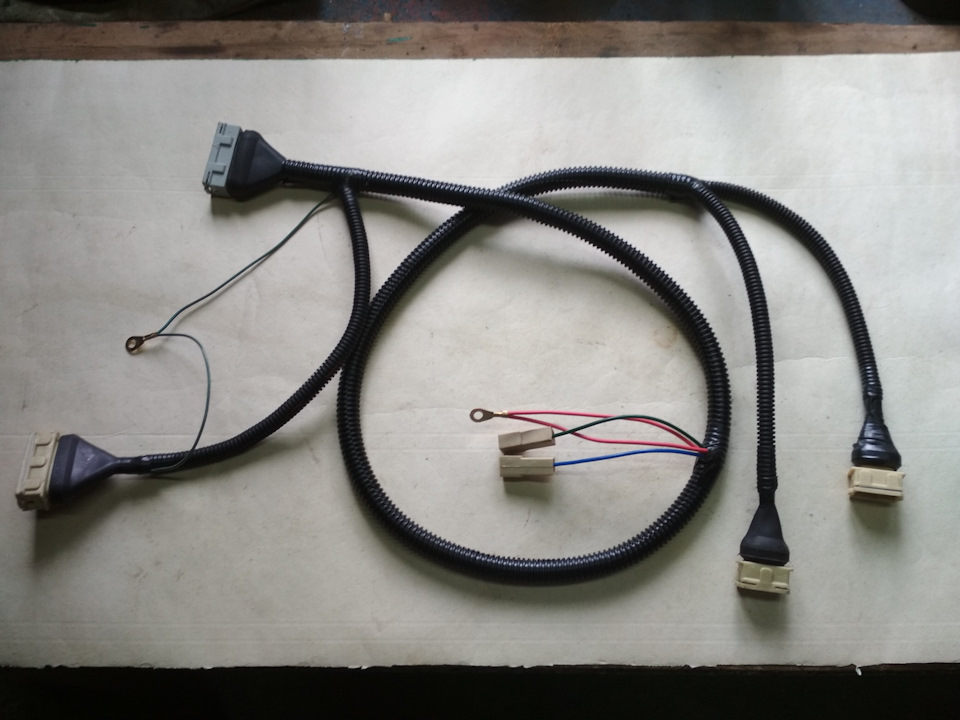

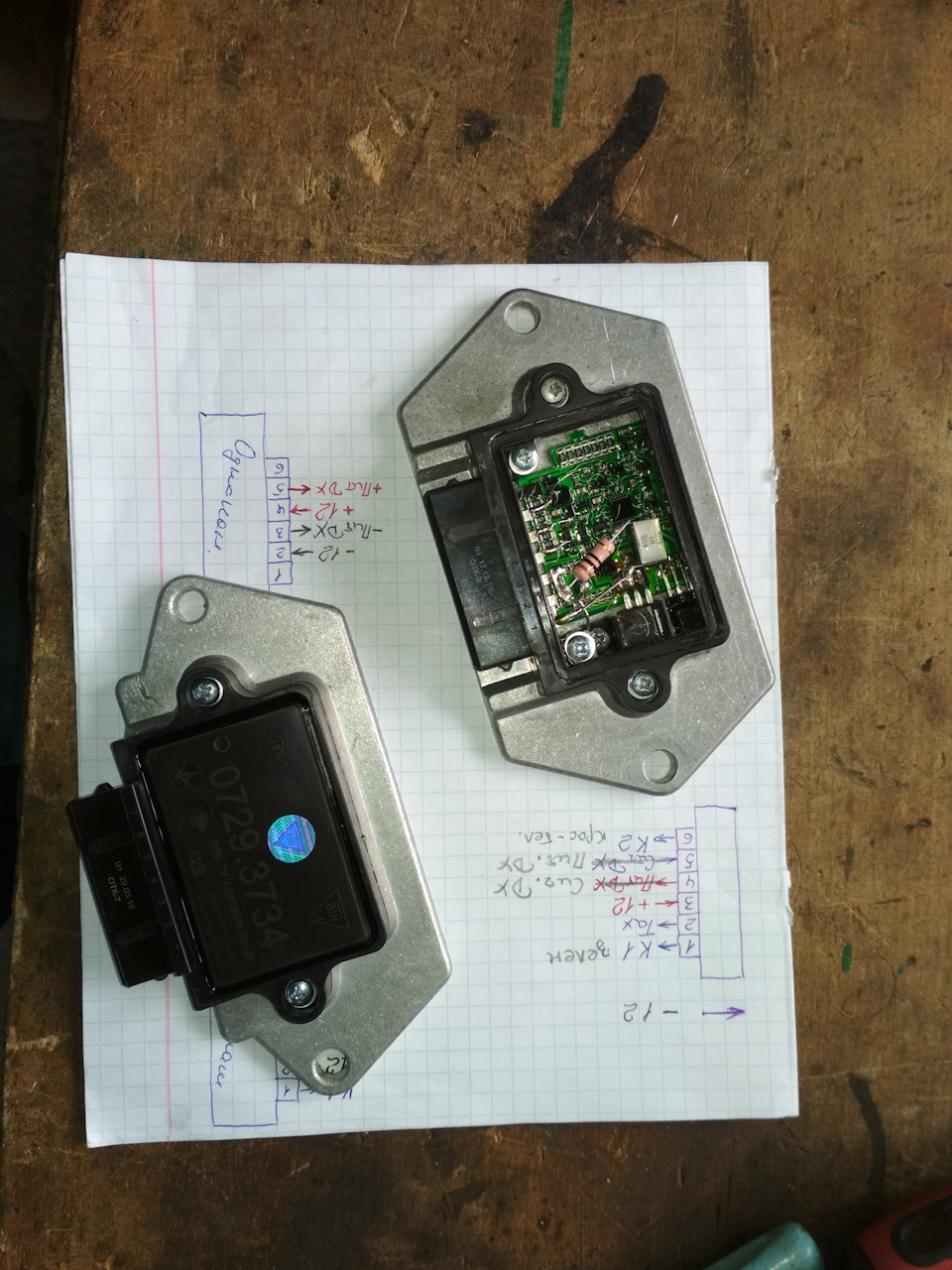

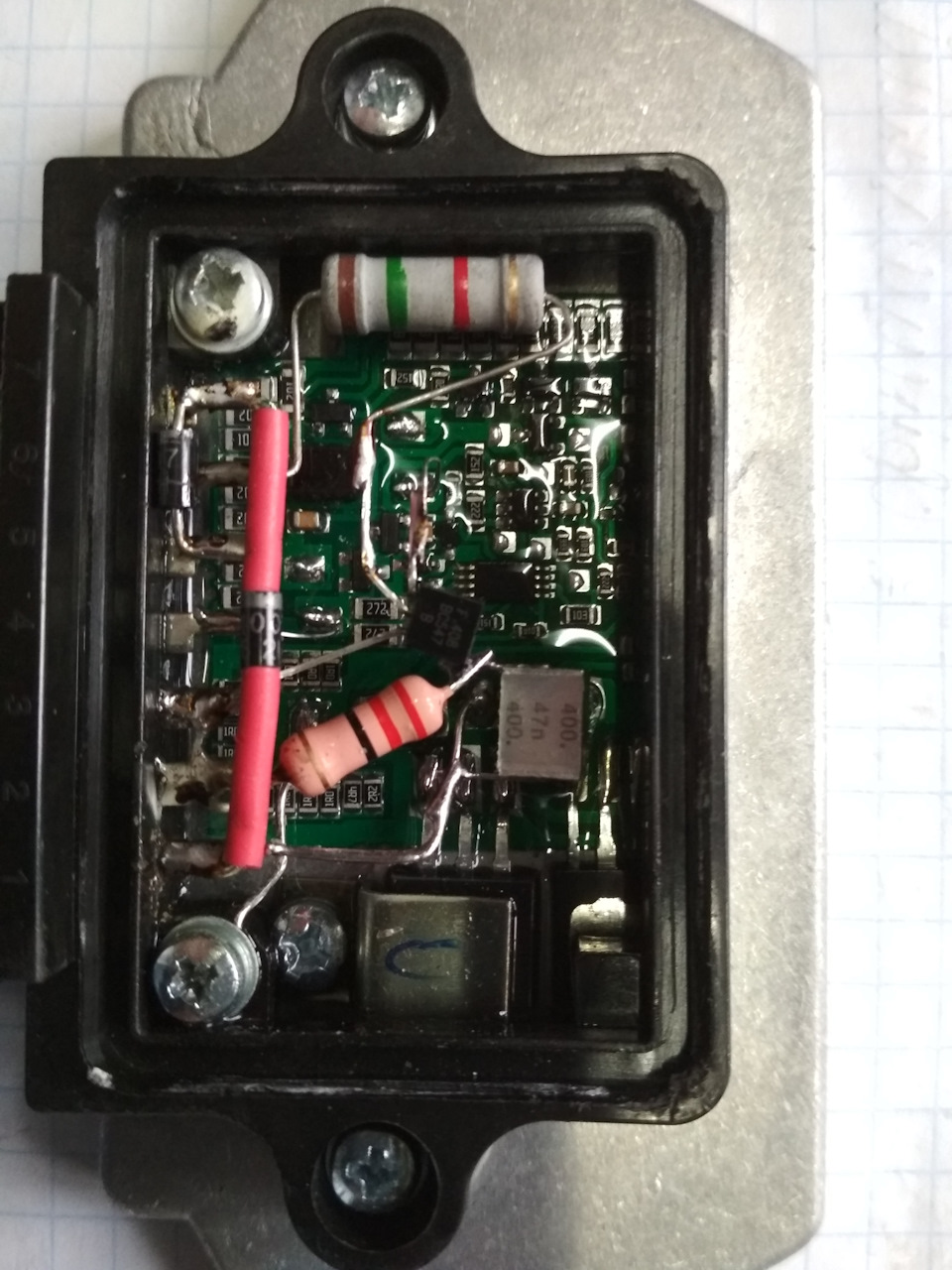

Старый жгут проводов переделал под новую схему. Один коммутатор остаётся стандартным, а второй я переделал добавив в него транзистор, резистор(см. схему) и диоды для работы тахометра, чтоб не лепить ещё какую то коробочку.

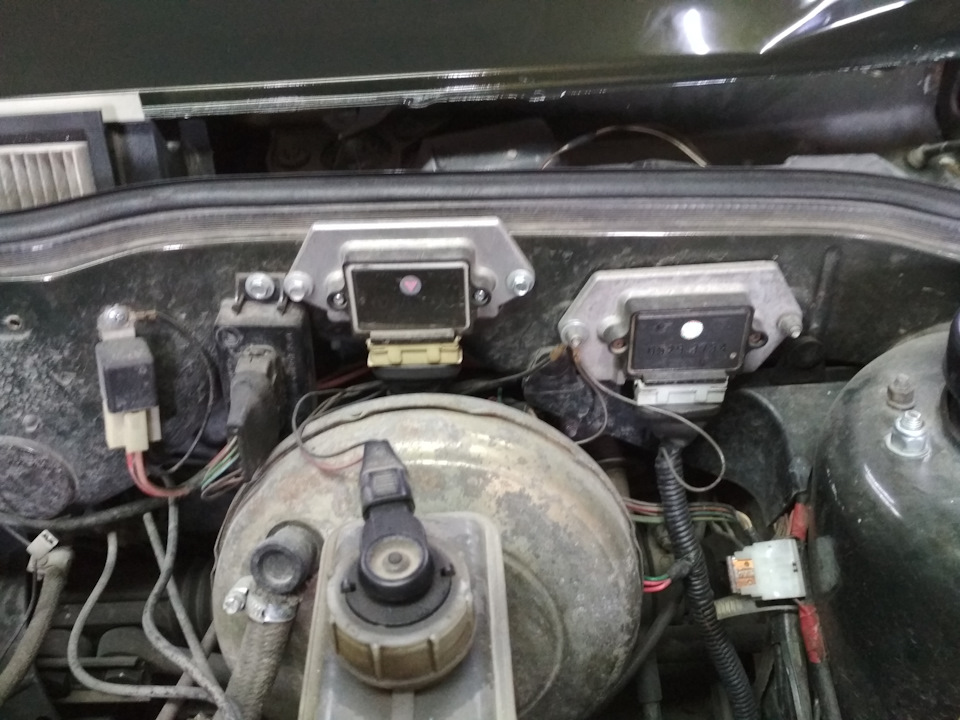

Все ставим на место и радуемся)
В итоге имеем искру как на инжекторе)
Все работает отлично, в принципе как и на предыдущих моих машинах.
PS: есть двухканальные коммутаторы для таких дел, но это полное гавно…есть горький опыт покупки такого на бывшей машине. Лучше купить два хороших и припаять транзистор с резистором как я, это более надёжно.
Всем спасибо за внимание! Полных баков и ровных дорог Вам!)
