Сварка чугунного блока цилиндров (21126). Отломлено крепление МКПП.
Добрый вечер)
Сегодня закончил механическую обработку крепления МКПП. Блок заварен, ухо на месте!=)
Изначально не хотели отдавать деталь в мастерскую, поэтому пришлось искать решение для починки своими руками. Примерно неделя ушла на поиск информации, в итоге остановились на электродуговой сварке чугуна методом «по холодному». В интернете и литературе он подробно описан.
Процесс сварки чугуна очень специфический, имеет свои особенности и требуется применение специальных материалов. В моем случае необходимы специальные ферроникелевые ( FeNi) электроды. Оказалось найти их, мягко говоря, не просто…
Приведу примеры нескольких производителей: Esab (шведская промышленная компания), Kjellberg (Германия) и Zeller (Германия).
Купили: Zeller, модель 855. Универсальный ферроникелевый электрод ZELLER 855 с биметаллическим
стержнем и графитобазовым покрытием. Предназначен для сварки чугуна и чугуна со сталью без предварительного подогрева.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Универсальный электрод ZELLER 855 предназначен для сварки и наплавки, разнообразных
марок вязкого чугуна, чугуна с шаровидным графитом и ковкого чугуна, особенно
зернистого и для сварки этих материалов со сталями и литейными сталями без
предварительного нагрева.
ГОСТ: ВЧ35 ВЧ60, КЧ306КЧ554, СЧ10 СЧ35, ЧН2Х, ЧН3ХМДШDIN: GG10 GG35, GGG40 GGG60, GTS3510GTS5504, GTW3504GTW4507, GTWS3810
Идеально подходит для ремонтной сварки оснований станков, корпусов насосов, блоков
цилиндров, двигателей и корпусов коробки передач, штампов из модифицированного
чугуна.
Мы непрофессиональные сварщики, с ремонтом чугунных деталей не сталкивались, вообщем доверились рекламе и отзывам)))
Кратко об основных особенностях процесса.
Разделка (подготовка места сварки, трещины или скола) имеет U-образную форму, не должно быть острых углов. Второе, сварка выполняется короткими проходами. Третье, важно контролировать температуру в зоне сварки и не перегревать деталь. Следующий проход начинать при температуре не выше 60-80 градусов цельсия. Четвертое, максимальная длина валика (за проход) около 30мм. Мы делали примерно 15мм. Пятое, каждый валик в обязательном порядке проковывается по горячему. Это важно! Таким способом снимаются напряжения.
Еще много нюансов, о которых рассказано в описании метода «холодной сварки чугуна». Также стоит брать во внимание рекомендации производителя электродов (паспорт, руководство).
Материалы:
МШУ, диски. Напильники разной формы. Для проковки был куплен небольшой молоток и доработан следующим образом:
Трещину разделывал твердосплавной фрезой:
Конечная обработка (фрезы и абразивные насадки):
Процесс.
Слом двойной, этот факт добавляет проблем. Есть родная большая деталь, а крайнюю пришлось спилить с постороннего блока.
Оторванная часть практически идеально прилегает к основанию и служит базой.
Изнутри нет нормального доступа к дефекту, и расточить с двух сторон не получится. Поэтому аккуратно углублялся с лицевой, чтоб в центре оставить опорные 1-1,5мм для стыковки деталей (в процессе кромка насквозь проварится).
На все про все ушло 10 электродов (продаются по шт. и пачками), размер 2,5х300мм (рекомендуемая сила тока 55-60А). До обработки:
Основная часть времени ушла на выведение плоскости под кпп и отверстия под центровочную втулку (диаметр 16мм).
Итог. Исправили косяк)
Электроды понравились! Флюс не вскипал и не перемешивался с наплавленным металлом. Подозрительные штучные поры сошлифовывались. Добавленный металл хорошо обрабатывается, работать удобно.
В самом начале по той же технологии попробовали электрод ЦЧ-4, сплавился норм, флюс весь сбился, но в процессе остывания появились трещинки! Было слышно характерное потрескивание… Срезали неудачный валик и дальше использовали только зеллер.
Осталось покрасить блок)
Спасибо за внимание=)
Выполняем сварку чугунного блока двигателя
Что варим?
У любого автомобиля блок цилиндров литой. Основная неисправность этих двигательных деталей — это появление трещин, устранение которых осуществляется при помощи сварки. Как заварить чугунный блок автомобильного двигателя? Данная процедура достаточно сложная. При выполнении сварочных работ необходимо добиться как герметичности изделия, так и восстановления его физических характеристик.
Двигательный блок является важнейшей комплектующей любого современного автомобиля. С этим элементом связано множество рабочих процессов, от которых зависят скорость и мощность транспортного средства. Благодаря низкой температуре плавления, для производства данного элемента используется чугун. При помощи чугуна можно отливать детали разной сложности конструкции, даже с самыми мельчайшими элементами.
[wpsm_box type=»info» float=»none» text_align=»left»] Важно понимать! Сварка чугунных блоков цилиндров автомобиля — достаточно сложная работа, при выполнении которой необходимо не только достичь герметичного соединения, но и восстановить физические характеристики изделия.[/wpsm_box]
Особенности материала, используемого для изготовления блоков цилиндров
Блоки двигателей автомобилей, как правило, отливаются из чугуна. Этот материал является сплавом железа и углерода, содержание которого составляет 2,14%. Это негативно влияет на качество соединения.
https://youtu.be/PIIyiln-34A
Основные трудности процесса:
- формирование пор, трещин;
- появление в процессе обработки каленых структур, используемый инструмент быстро тупится;
- в результате перегрева тонкий материал рассыпается.
Чугун может отличаться составом:
- серый чугун — ковкий высокопрочный материал, легко поддается обработке, ограниченная свариваемость;
- белый чугун — достаточно твердый и хрупкий материал, который поддается шлифовке, но не сваривается.
Особенности сварки двигательных блоков из чугуна
Методик сварки металлов существует множество, но для получения максимально надежного соединения отдельных деталей необходимо использовать проверенные технологии, способные гарантировать результативное выполнение сварочных работ.
Технология сваривания
Независимо от того, в каких условиях осуществляется сварка чугунного блока цилиндров, необходимо четко следовать следующим требованиям выполнения данного типа работ:
- Используя щетку по металлу, предварительно производят тщательную зачистку поверхности изделия (до блеска).
- Для снятия окисляющей пленки и различных химических налетов зачищенная поверхность обезжиривается специальными составами.
- Подбирается нужный флюс, выкладывается вдоль свариваемой кромки.
- На следующем этапе металл разогревается до необходимой температуры при помощи газовой горелки. На это понадобится несколько минут, но сразу начинать сваривание не рекомендуется.
- Металл можно соединять после достижения им установленной температуры. Сваривание блока цилиндров производится небольшими участками — приблизительно до 15 см за один проход.
- После создания шва металл нужно прогревать на протяжении еще нескольких минут, уменьшая температуру постепенно. Нельзя допускать быстрого охлаждения детали или резких температурных перепадов.
- Созданные сварные соединения необходимо проверить: на производстве эта процедура осуществляется специальными методами, в бытовых условиях производится визуальный осмотр.
[wpsm_box type=»info» float=»none» text_align=»left»] Важно не забывать о нежелательных температурных перепадах, резком охлаждении сварного соединения. В процессе сварки нужно постоянно прогревать кромки деталей, а после каждого прохождения сваркой необходимо оббивать шлаковые отложения.[/wpsm_box]
Трещины блока автомобильного двигателя
Существует три варианта сварки трещин блоков цилиндров из чугуна:
- нагревание всего изделия;
- нагревание только отдельных его участков, на которых образовались трещины;
- холодная сварка изделия без предварительного нагревания.
Если после заваривания трещины поверхность блока цилиндров в момент работы соприкасается с прочими деталями двигателя, она подвергается дополнительной обработке. Лишний сварочный металл убирается при помощи наждачной бумаги, напильника, абразива.
Горячая сварка
Нагревание всего элемента конструкции двигателя осуществляется в процессе сварочных работ с применением кислорода, ацетилена. Соединение осуществляется посредством формирования электрической дуги стальными или чугунными электродами со специальным покрытием. Изделие медленно нагревается до 600–650 градусов, для чего применяется стальной кожух с асбестовой прокладкой. Такая методика используется для заваривания трещин на труднодоступных участках детали.
Важно! Качественно заварить чугунный блок автомобильного двигателя способен только опытный сварщик. Непрофессионально выполненные работы могут привести к основательному выходу данной детали из строя.
Треснул блок двигателя: что делать?
Среди поломок ДВС стоит отдельно отметить появление трещин блока цилиндров и головки блока цилиндров. Такие трещины в корпусе двигателя и других составных элементах достаточно распространены. В процессе эксплуатации многие узлы в конструкции ДВС подвергаются серьезным механическим и температурным нагрузкам, которые создают естественный износ силового агрегата. Блок также трескается в результате аварий, стенки блока цилиндров или головки блока цилиндров могут пробиваться деталями двигателя (шатун и т.д.) в результате заклинивания силовой установки.
Удаление трещин в блоке цилиндров и ГБЦ
Блоки и гловки блоков двигателя состоят из различных металлических сплавов. Существующие сегодня технологии зачастую позволяют восстановить поврежденные элементы. Далее мы рассмотрим способы устранения поломки и ответим на вопрос, как убрать трещины блока цилиндров и отремонтировать трещины ГБЦ. В ряде случаев ремонт трещин можно выполнить своими руками.
Одним из наиболее широко применяемых способов устранения трещин блока цилиндров и ГБЦ является заделывание дефектов силуминовых и чугунных блоков при помощи сварки.
Сварка может быть как электрической, так и «холодной». Под холодной сваркой стоит понимать заделывание трещин различными материалами на основе полимеров. Заварить первым или вторым способом можно практически все трещины, кроме трещин в области седла клапана, стенок цилиндра, а также тех поверхностей, где происходит прилегание БЦ и ГБЦ.
Как найти трещину
Для выявления трещин применяют следующие способы:
- метод ультразвукового обнаружения;
- использование магниточувствительного оборудования;
- метод пневматической опрессовки;
- поиск трещин посредством гидроконтроля.
На практике обнаружение трещин во многих автосервисах производится посредством закачки в неисправный элемент двигателя воздуха или воды. В случае с воздухом деталь дополнительно погружают в ванну и находят дефекты по пузырькам. Если в элемент закачивается вода, тогда необходимость погружения исключается, так как трещины диагностируют по просачиванию жидкости.
Для определения точных границ трещины с обеих сторон от раскола крепятся пару магнитов, пространство между магнитами засыпается специальными проводящими опилками. Наличие трещины приведет к тому, что линии магнитного поля разорвутся, опилки будут частично группироваться на поверхности раскола. Данный способ позволяет четко выявить трещину блока цилиндров или ГБЦ.
Ремонт трещин при помощи сварки
Необходимо отметить, что устранять расколы нужно в строгом соответствии со всеми рекомендациями. Механические напряжения остаточного типа в зоне шва могут привести к нарушениям его целостности и необходимости повторного ремонта.
Блок из чугуна восстанавливают при помощи засверливания концов трещины и последующей шлифовки всей длины раскола под углом 90 градусов. Засверливать необходимо для того, чтобы предотвратить дальнейшее распространение. Что касается сварки, на начальном этапе блок цилиндров разогревается до 650 градусов по Цельсию. После этого наносится сплошной шов при помощи присадочного чугунно – медного прута и флюса. Завершающим этапом становится постепенное охлаждение детали, для чего требуется специальный термошкаф.
Для того чтобы не прогревать блок, можно воспользоваться электрической сваркой и медными электродами в жестяной обертке. По окончании поверхность полученного шва обезжиривается при помощи ацетона и дополнительно наносится слой эпоксидной пасты специальным шпателем. Эпоксид застывает в течение 24 часов при комнатной температуре и около 2 часов при нагреве до 100 градусов по Цельсию. Завершающим этапом станет шлифовка обработанного шва.
Альтернативные способы
Начнем с того, что незначительные трещины можно также заделать путем использования эпоксидной пасты и стеклоткани. Перед началом работ поверхность металла нужно хорошо обезжирить. Слои пасты и стеклоткани при нанесении чередуются, последним слоем должен являться эпоксид.
Среди наиболее востребованных сегодня технологий стоит также отметить решение под названием SEAL-LOCK. К преимуществам данного способа относят отсутствие необходимости демонтировать двигатель. Способ подходит для восстановления серьезных пробоин или трещин в блоке цилиндров. Также для ремонта не требуется применение сварочного аппарата.
В основе способа лежит заполнение трещины специальной прослойкой из мягкого металла, который в результате надежно скрепляется с поверхностью восстанавливаемой детали.
Трещину локализуют, после чего происходит засверливание краев раскола. Далее поперек трещины насверливают отверстия с установленным технологией шагом. В эти отверстия вставляются стяжки-скобы, которые связывают оба края трещины. Скобы подбираются в соответствии с видом раскола, так как могут иметь различную длину и отличаться по своей форме.
Далее в пространстве между установленных скоб высверливается отверстие, после чего происходит нарезка конусной резьбы при помощи специального метчика. После этого необходимо произвести обработку полученного отверстия составом для устранения окисной пленки. Затем в обработанное резьбовое отверстие с небольшим усилием вкручивается заглушка-конус, материал которой активно контактирует с металлом ремонтируемой детали.
Далее часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, после чего вкручивание осуществляется с большим усилием, которое создается специальным инструментом. Под таким усилием мягкая заглушка сломается в том месте, где ранее был сделан подпил. Выступающие остатки дополнительно шлифуют.
Следующим шагом становится сверление следующего отверстия. Это отверстие сверлят так, чтобы добиться частичного перекрытия предыдущего резьбового отверстия с установленной заглушкой. Процедура ремонта предполагает заполнение заглушками всей трещины.
Когда работа по установке всех стяжек и заглушек окончена, а также произведена шлифовка, образуется шов. Данный шов необходимо дополнительно спрессовать (расклепать) при помощи ударного инструмента (пневматический молоток с возможностью изменять частоту вибраций).
Расклепывание шва позволяет устранить возможные пустоты, а также ускоряет диффузию материалов заклепок и детали. Результатом станет появление пластичного шва, который имеет прочную связь с поверхностью. Такой шов имеет ряд преимуществ сравнительно со сварным швом:
- не страдает от температурных перепадов;
- способен сохранять целостность в условиях работы при высоких температурах;
- не получает значительного напряжения.
Что касается установки больших латок, которыми можно буквально «заклеить» треснувший блок цилиндров двигателя или головку блока, тогда способ решения по схеме реализации напоминает описанный выше.
Потребуется вырезать и подогнать латку из металла, после чего производится ее установка путем заполнения всего периметра стяжками и конусными заглушками. Последующая проверка готового шва на герметичность осуществляется при помощи опрессовки под давлением около 6 атмосфер.
Сварка чугуна — ступицы, ГБЦ, насосы, коллектора, детали оборудования
Дороговизна приобретения новой детали часто диктует потребность в ремонте, который обеспечивает услуга сварка чугуна.
Сварка чугуна – соблюдение технологии обязательное условие
Данная операция должна производится не только с соблюдением технологии, но и с использованием специальных сварочных материалов. Важное значение имеет марка свариваемого чугуна и требования предъявляемые к ремонтируемой детали – где и при каких условиях она будет эксплуатироваться.
Несмотря на свою прочность и долговечность, чугун является довольно капризным материалом в разрезе ремонта. Предварительный подогрев и подбор сварочных присадок, разделка ремонтируемых мест и технология наложения сварочных швов, обеспечение правильного охлаждения и обработка мест наплавки — все имеет значение.
Несоблюдение какого-либо из пунктов технологии сводит на нет все остальные операции.
Сварщик, в зависимости от характера повреждений и особенностей ремонтируемого изделия выстраивает протокол и последовательность производимых операций, принимается решение обеспечивать сварку чугуна аргоном или с использованием специально для этого предназначенных электродов.
И еще один важный аспект – мы считаем недопустимым экономить на сварочных материалах, особенно когда речь идет о сварке чугунных головок блоков цилиндров или других ответственных узлах.

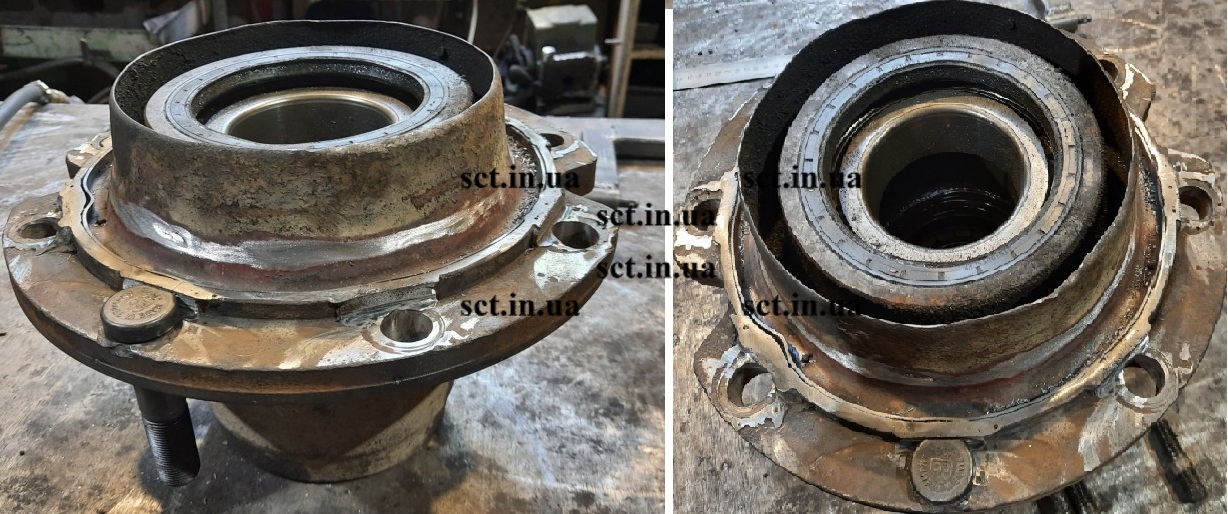

Восстановление ступицы колеса Mercedes
Сварка чугуна – что можно заварить?
Мы оказываем услуги по сварке чугуна:
- головок блоков цилиндров;

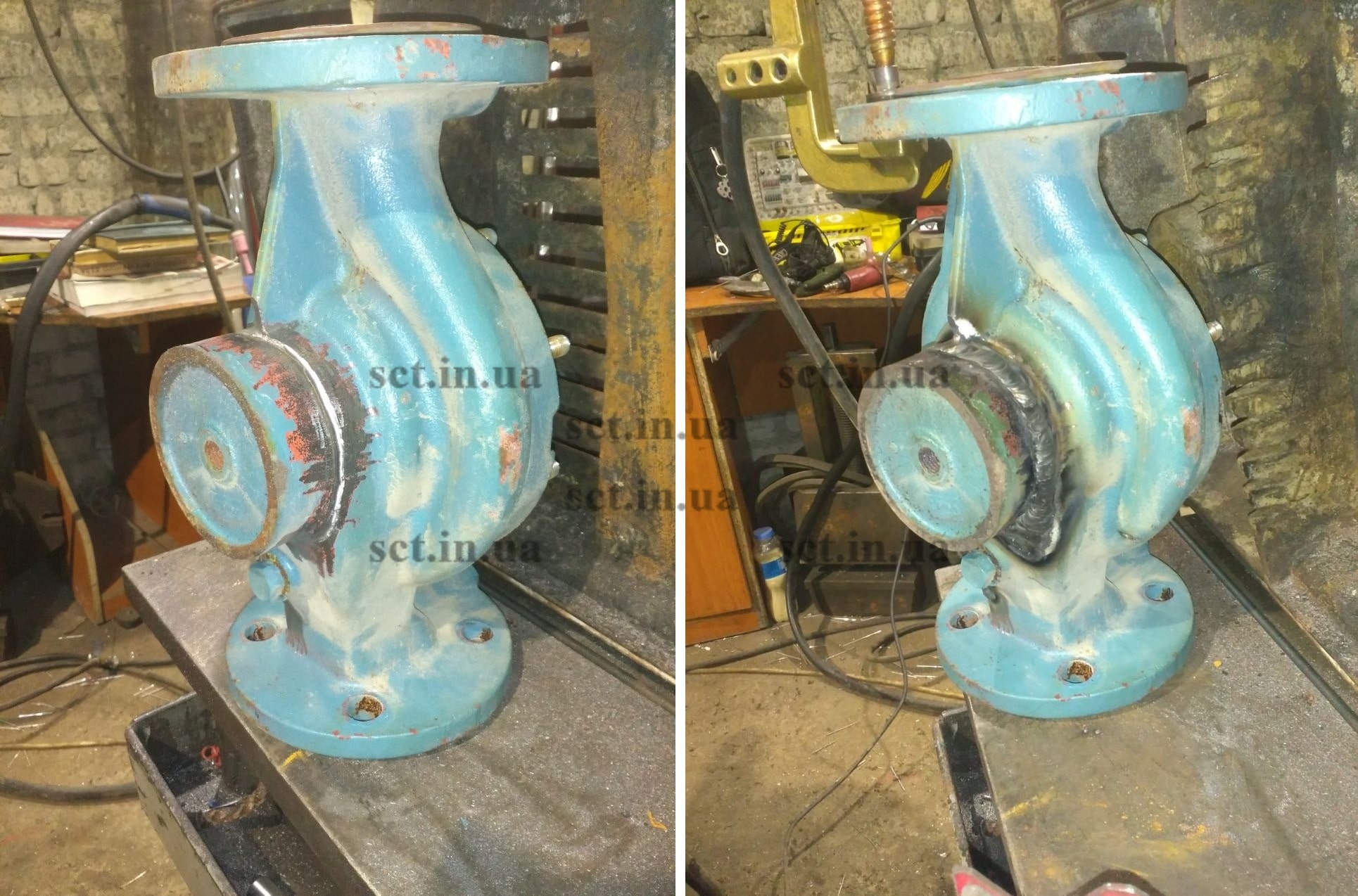

- насосов;
- коллекторов;
- ступиц;
- деталей станков и оборудования;
- ряда других узлов и деталей.
Срочная сварка чугуна
Согласно технологии чугун быстро не вариться. Более того – после проведения сварочных работ деталь отдыхает около суток, осматривается сварщиком и только после этого принимается решение о возможности проведения дальнейших работ по ней или необходимости дополнительных сварочных работ.
Соблюдение требований по сварке чугуна для нас важнее, чем желание заказчика «быстрее, срочно и т.д.».
Мы проводим операцию как положено, и не отдаем узел, пока не будем удовлетворены результатом.
Сварка некоторых узлов может занимать дни, а то и недели. Все зависит от характера, объема и сложности устраняемых повреждений.
Получить предварительную консультацию, узнать, возможно ли заварить ту или иную трещину, можно связавшись с нами любым удобным Вам способом.
