Складывающиеся зеркала с подсветкой
В общем, сами зеркала и кнопка складывания были куплены еще в начале весны у Ромы.
И до недавнего времени, они стояли на машине как обычные зеркала, даже подсветка не работала. Потому-что я хотел это совместить с установкой 4 ЭСП. В итоге, наконец, все звезды сошлись и теперь у меня эти зеркала полностью работают так, как должны!
Специально для этого были куплены плоские диоидные лампочки MTF T10 5W5 на 5500 К (1400 руб).
Лапочки реально светят очень ярко, освещая пространство вокруг машины метра на 1,5!

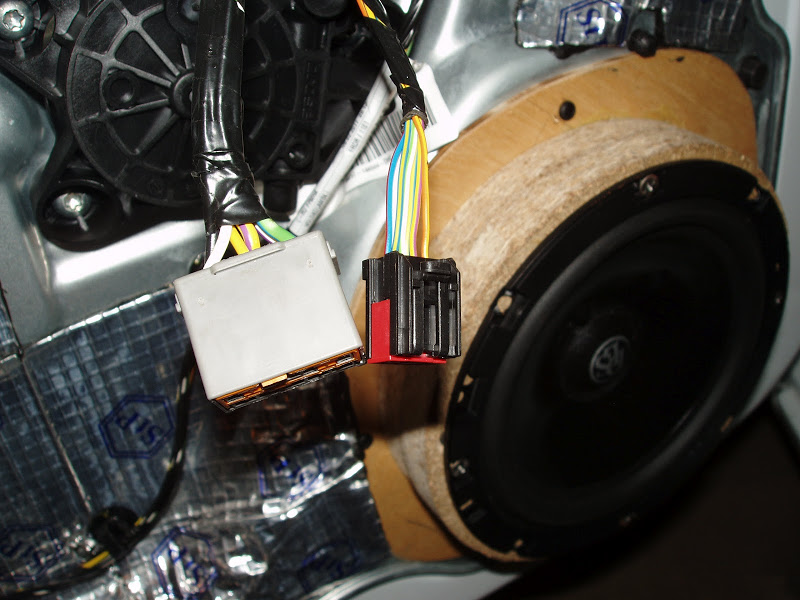

Подсоединили все к дверным модулям:
Автоскладывание зеркал при постановке на охрану активировать не буду. Функция удобная, но лично для меня не особо нужная. Всегда можно нажать кнопку, когда это нужно. К тому же есть информация, что механизм правого зеркала подвержен поломке из-за частого закрытия/открытия. Плюс ток, говорят, продолжает поступать, вследствии чего перегорачет моторчик зеркала. Чтобы этого не было, нужно правильно прошить их:
В настройках дверных модулей (в “ELM- конфигурации”) в DDM (левая дверь) и PDM (правая дверь), на кнопке “Конфигурация” в пункте “Измерение тока двигателя складывания на основе времени и напрямую” обязательно должны стоять галочки. Т.е. при этом измерение тока двигателей складывания происходит напрямую. Если галочек нет, то напряжение подается около 15 секунд. Складывание зеркала происходит за время около 1 секунды, т.е. в остальное время (14 секунд) идет перегрев моторчика и он перегорает.
Ну и в конце просто несколько красивых фоточек — вечером очень красиво машина подсвечивается! �� Очень удобно теперь её искать на темной парковке! ��
Чуть позже мне попался полный блок ЭСП с функцией складывания зеркал. Также его себе поставил: www.drive2.ru/l/484380777719529948/
В конце инфа для справки.
Есть несколько finis’ов таких зеркал со складыванием и подсветкой. Вот они: 1609829 и 1610050, 1698917 и 1698918, или 1728286 и 1728288 — это чисто корпуса зеркал правые и левые, соответственно. Крышки зеркал, зеркальные элементы, указатель поворота, лампочки подсветки — к ним не поставляются, их надо покупать отдельно.
Боковые стекла поворотников: 1538488 (левое) и 1538489 (правое)
Зеркальные элементы:
MAGNETI MARELLI 351991307570 левое с подогревом, асферическое
MAGNETI MARELLI 351991307580 правое с подогревом, асферическое
По инфо с ффклуба зеркальные элементы magneti marelli идут в оригинале.
1469511 — Элемент зеркальный левый с подогревом, асферический
1746419 — Элемент зеркальный правый с подогревом, асферический
Накладки зеркал: (правая/левая):
1735417/1735403 — Frozen White
Кнопка складывания: 1472023
Блок 4 ЭСП, совмещенный с функцией складыванием зеркал: 1683897 (9M5T-14A132-AA) и 1694232 (9M5T-14A132-BA)
Не стесняемся жать лайк! ))
Замечания по CAN после обновления
Ford Focus 3 2014 года, комплектация Sync Edition (2015 модельный год). Дорестайлинг с рестайлинговым BCM.
Стоял модуль 2кан с прошивкой 4.0.3 (код авто 2323). Все работало замечательно, решил сделать бесключевой обход иммо.
Установил модуль кан-лин, прошивка 4.7.0. (код 2371). Обход работает, но появились странности:
1. При постановке на охрану и закрытии замков слышу еще 2 щелчка замков на закрытие. На старых прошивках такое было, если активировать галочку «управление штатной системой охраны» (штатки нет, только ЦЗ), однако сейчас этот пункт в настройках неактивен.
2. При постановке на охрану после подготовки к автозапуску не складываются зеркала и не гаснет свет в салоне (вежливая подсветка). Если на штатном ключе нажать закрытие — зеркала сложатся и свет погаснет. При постановке на охрану без подготовки к автозапуску все отрабатывает как положено.
На 2кан 4.0.3 второй пункт иногда случался, примерно в 20% постановок на охрану с АЗ.
0 0 Отмена
Подписаться
1) Для проверки отключите функцию комфорт, пожеуйста, щелчки пропали?
2) Все верно, в виду отсутствия возможности управлять штатной системой охраны в данном ПО CAN, данный функционал будет отсутствовать.
Спасибо за ответ.
1) Комфорт пока не отключал, но проверил детальнее. Действительно, это больше на ЭСП похоже, чем на замки. Странно, почему я раньше (на старых прошивках) этого не слышал?
2) Возможно вы меня неверно поняли.
а.) двигатель заглушен. ставлю на охрану с ключа. замки закрылись, зеркала сложились, свет в салоне погас.
б.) двигатель заглушен. ставлю на охрану с брелка старлайн. замки закрылись, зеркала сложились, свет погас.
в.) двигатель работает, программная нейтраль выполнена. ставлю на охрану с брелка старлайн. замки закрылись, зеркала не складываются, свет в салоне не гаснет (секунд 20). перепостановка на охрану или нажатие на ключе «закрыть» делает то, что мне нужно.
Как наличие управления штатной охранкой связано с тем, что авто неправильно засыпает при постановке на охрану с подготовленным АЗ? Я ведь и раньше не ставил галочку на управление штатной охранкой в виду ее отсутствия.
Спасибо за уточнение.
Вы обновляли только ПО модуля CAN или блок тоже?
Установите во второй таблице SF пункт 7 в значение 3. Сообщите результат, пожалуйста.
Я в первом посте писал, что ПО блока версии О5. обновлял 2 месяца назад. с тех пор, кстати, автозапуском не пользовался. До этого стояла версия О3 и раздражала тем, что при каждом опускании ручника делала имитацию открытия дверей.
по SF 7-3 через пару дней отпишусь.
Я видел текущее ПО. Но упоминание о его обновлении отсутствовало, по этому и уточнил.
Если 7-3 результат будет отсутствовать то попрошу Вас откатить ПО блока на О3.
Прошу прощения за долгий ответ. Времени не на все хватает.
1. Поставил SF 7-3 вместо 7-1. Ничего не изменилось.
2. Загрузил ПО О3 вместо О5. Ничего не изменилось.
3. Поставил модуль 2кан с прошивкой 4.03 (код 2323, чисто FF3 SYNC-edition 2015-2016). Результат положительный. При постановке на охрану после выполнения программной нейтрали зеркала складываются, свет в салоне гаснет. Щелчков ЭСП из первого сообщения не слышу, но стекла поднимаются.
4. Загрузил ПО О5, модуль 2кан 4.0.3. Все так же прекрасно работает.
5. О5, поставил модуль кан-лин. прошивка те же — 4.0.7. (код 2371 SYNC-edition, black&white). Зеркала не складываются, свет в салоне не гаснет. Щелчки ЭСП, которых не было с модулем 2кан. Зато бесключевой обход работает.
Замена зеркал + автоскладывание
4 года
FAQ по установке рестайлинговых зеркал
Для монтажа рестайлинговых зеркал вам понадобятся 2 гайки М6 и шайбочки к ним. В отличае от дорестайлинговых зеркал, рестайлинговые зеркала крепятся не винтом, а гайкой
Так как клемники рестайловых зеркал отличаются от клемников дорестайловых, то вытаскиваем клеммы из клемника зеркала, «закатываем» их в термоусадочную трубку и напрямую подключаем к приемной стороне проводки (со стороны двери)
Для активации электроскладывания рестайлинговых зеркал (на дорестайлинговых авто) штатным методом, потребуется замена дверных модулей и проводки. Для тех кто не хочет столь затратно заморачиваться, предлагается нештатная схема электроскладывания, суть которой заключается в том, что бы реализовать складывание зеркал через кнопку стеклоподъемника. Т.е. пока держим кнопку зеркала складываются/раскладываются, отпускаем кнопку — процесс останавливается.
В качестве кнопки стекплоподемника подойдет кнопка от FF2 Trend (т.е. силовая) или от ВАЗ )))
ВНИМАНИЕ. Если на старых зеркалах у вас не было какой-то опции, но вы установили ее с новыми зеркалами (например повторитель поворотника или подсветка околодверного пространства), для активации новой опции может понадобится прошивка дверных модулей. Замена зеркал + автоскладывание (сообщение #8725127)
Справочник темы:
 |
замена, зеркала, автоскладывание, электропривод, модуль, проводка, зеркала заднего вида, складывание зеркал |
29 окт ября 2010
Замена зеркал + автоскладывание
831,1K
просмотров
564
участника
4K
сообщений
Mind_Killer_2.0
29 июня 2012
Не уверен, что в эту тему пишу, но все же помогите решить проблему. У товарища авто фф2 дорестайл в комплектации гиа, соответственно в зеркалах у него были повторители поворотников. После небольшого дтп пришлось менять боковые зеркала, только он купил зеркала без повторителей поворотников, а у них фишка подключения другая. Возможно ли заставить работать подогрев и электрорегулировки на зеркалах?
systemroot
29 июня 2012
Mind_Killer_2.0
возможно переставив начинку с другого зеркала
Mind_Killer_2.0
29 июня 2012
systemroot
а если просто фишки переделать?
systemroot
29 июня 2012
Mind_Killer_2.0
а поворотником мигать вы как заставите без его наличия. просто выдергиваете проводку из старого зеркала ипересаживаете в новое.
1 июля 2012
Извините, м.б. уже надоевший вопрос.
Подскажите, на этих разъемах (рестайл) в маленькой колодке какие провода отвечают за регулировку зеркал (как правого, так и левого)? И, как я понимаю, питания там нет, потому что без включенного большого разъема зеркала не регулируются. В большом разъеме +/- это черный/желтый?
Вот эти разъемы.
Спасибо! И еще раз извините
systemroot
1 июля 2012
1 июля 2012
systemroot
а по маленькому разъему не подскажете? там 7 проводов, 1 на поворотники,1 на обогрев, оставшиеся 5 на регулировку. 1 из них д.б. общий на оба зеркала. хотелось бы узнать цвета этих 5ти проводов,и их назначение. спасибо!
systemroot
1 июля 2012
j.perf
проще посмотреть по схеме.
2 июля 2012
просмотрел схемы этого раздела — не нашел. в электрике — практически 0. буду разбирать джойстик регулировки, чтобы попробовать найти нужные провода.
systemroot
2 июля 2012
j.perf
посмотрите в распиновках и эл.схемах там прямо есть с цветами проводов и номерами пинов
Mind_Killer_2.0
2 июля 2012
systemroot
В зеркалах поменяли фишки, без перепаивания проводов и все заработало без проблем, там даже цвета проводов совпадали. А повторитель поворотника воткнули в крыло, под заглушкой Гиа была вся праводка, только плафончики докупили и все.
Vareeto
14 июля 2012
Появился конденсат в повторителях на зеркалах. Кто подскажет как от этой напасти избавится? Герметик или еще какие способы есть?
DimonKur
20 июля 2012
Кто хочет заиметь автоскладывание зеркал при постановке на охрану теперь есть такая опция
26 июля 2012
Доброй ночи) Друзья подскажите пожалуйста! Имеется ff2 2007года(конец), комплектация Trend, зеркала самые нищие, хочу установить зеркала от рестайлинга с эл. регулировкой, обогревом и повторителем. Не могу «вкурить», надо ли мне для этого устанавливать дверные модули и прошивать их? Проводка на 5 пинов подведена. Спасибо
DimonKur
26 июля 2012
Yr4ik
Если у тебе только передние стекла электрические- то дверных модулей нет.
Если все стекла электрические то дверные модули есть.
Laric004
30 июля 2012
Добрый день.Вот тоже нашел себе зеркала со складыванием и подсветкой околодв.простр. вопрос вот какой кто может подсказать где взять кнопку и разъём к ней? На разборках не нашел.Может подобную можно подобрать например от Таза ?
А потом надо будет просто один провод от блока подключить к кнопке и включить через ELM?
Я конечно понимаю что этот вопрос наверно уже не раз поднимался но конкретного ответа не нашел.Спасибо за понимание.
elver.zlat
15 авг уста 2012
возможно ли заменить наружные зеркала с ручной регулировкой на зеркала с электроприводом?
O-SERG-Z
15 авг уста 2012
возможно.читай самый первый пост.
15 авг уста 2012
Какие-то уроды отломали мне ночью левое зеркало и утащили его. Пока получу все справки для страховой, пока страховая даст добро на ремонт, пройдет немало времени, а ездить надо.
Подскажите, можно ли купить временно какие-то дешевые неоригинальные зеркала, чтобы подошли? Может какие-то универсальные бывают?
ff2 рестайл 2011 г.в., оригинальные зеркала с обогревом, эл. регулировкой, повторителем поворота, ручное складывание.
O-SERG-Z
15 авг уста 2012
Vo1d
напиши сюда . нажать.
посмотри здесь . нажать.
13 сент ября 2012
подскажите, как крепится поворотник к зеркалу?! а то после неприятной истории крышку зеркала вствил, поворотник тоже, но он не закреплен(((
Serj63
14 сент ября 2012
-CMax-
Там защелка со стороны ближе к машине. Возможно отломилась. Я у себя на двусторонний скотч прилепил, но все равно хреново держится.
R2d2_MEPhI
14 сент ября 2012
а кто знает, какое напряжение питания у подсветки околодверного пространства? А то ставлю диод на 12 В, а он еле светиться. неужели там 6 В .
Nick01
15 сент ября 2012
R2d2_MEPhI
12в там
Когда зеркала со складыванием ставил, был такой же вопрос
После «прописки» дверных модулей надо ещё галку в Геме поставить
R2d2_MEPhI
15 сент ября 2012
Nick01
точна!! Сенкс, все функцийкляйбен
dwa_metra
21 сент ября 2012

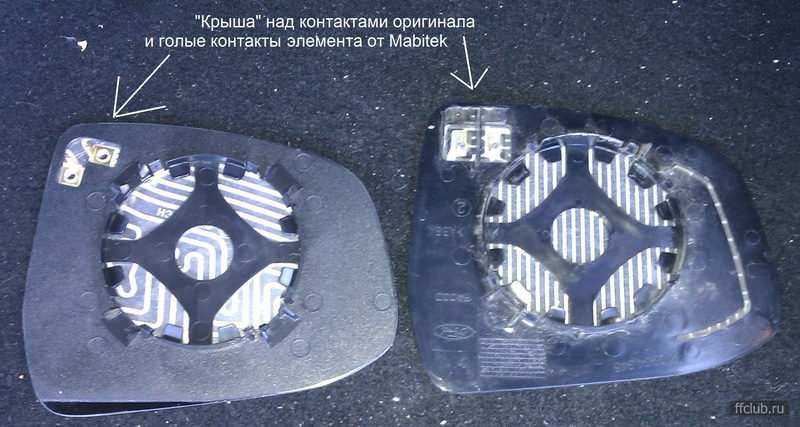

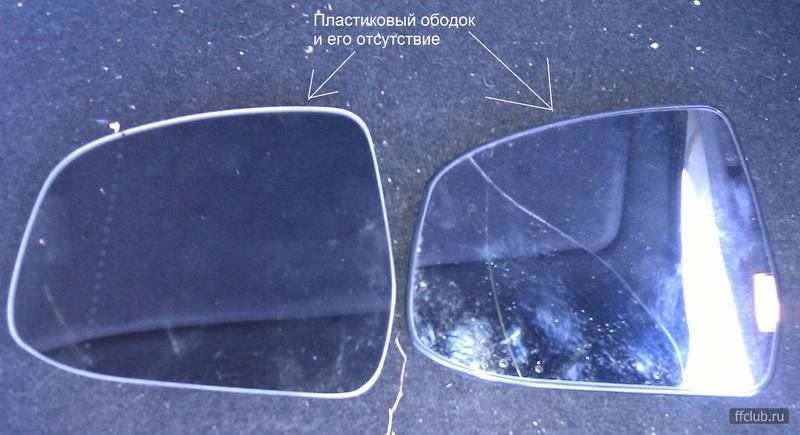

Поделюсь опытом покупки зеркального элемента от Mabitek взамен треснутого оригинала. Элемент зеркальный левый асферический с обогревом 28700606.
Комментарии: Размеры оказались правильные. (На рестайл 08 года) На посадочную площадку механизма вращения зеркало село с усилием.
Минусы: Зеркало темное и заметно это даже не присматриваясь. Изгиб зеркала начинается задолго до нанесенного пунктира, чуть ли от середины . Изгиб, по всей видимости, не равномерный, т.к. изображение искажается участками. Как в зеркалах комнаты смеха). Отсутствует пластиковый ободок вокруг зеркала и «крыша» над контактами защищающие от попадания влаги на нагревательный элемент и собственно контакты. Пришлось воспользоваться изолентой.
Плюсы: плюс оказался один -цена в 780р вместо 2700р оригинала. Но данный плюс совершенно не спас от минусов. Буду менять на
оригинал.
22 сент ября 2012
Поменял у себя на GHIA дорестайле зеркала(подогрев электропривод поворотник) на рестайлинговые(подогрев электропривод поворотник).
Взял зеркала дорестайл с подогревом, электроприводом, поворотником, разобрал, вытащил проводку из зеркала полностью.
Тоже самое сделал с рестайловым зеркалом.
Соединил всё в рестайловом зеркале проводкой от дорестайлинга, разьем на моторчике перепиновал(поменял местами провода в колодке разьема), обошелся без пайки и колхоза, получил оригинальное зеркало рестайл для установки на доестайл.
Если кому интересно сделаю фотоотчёт на примере правого зеркала через недельку. Поменял пока левое.
Romeo155
9 окт ября 2012
Задумался и я об установке зеркал с электроскладыванием и об автоскладывании их при постановке на охрану. У меня FF2, рестайл, Comfort, седан, только два передних ЭСП, ЭСП силовые, дверных модулей нет, пакета безопасности нет, сигналка нештатная без CAN модуля. Отчитаюсь в реализации управления складыванием контроллером ЭСП (доводчиком стекол).
В «Продам» лежит комплект для установки на 3-х дверку: 2 зеркала, 2 ЭСП с модулями, 2 дверных проводки, кнопка. К этому нужно добавить замену проводки в дверях, включая снятие дверных разъемов; добавление проводов по салону (если для питания модулей и LIN можно использовать существующую, то витую пару CAN, всяко, добавлять); прошивку мозгов, включая прошивку автосткладывания при постановке на охрану. Довольно не дешево и возни не меньше, чем применение силовой схемы. К тому же я 2 года назад к своим силовым ЭСП добавил контроллер (доводчик стекол), который закрывает их при постановке на охрану, а при применении дверных модулей от контроллера ЭСП придется отказаться и для автозакрывания стекол заменить еще и сигналку сигналкой с CAN модулем. Отказался от электронного варианта.
На выбор варианта подключения повлияло следующее: располагаю еще одним контроллером ЭСП с рабочим одним каналом, умеющим закрывать окна при постановке на охрану и открывать их при снятии с охраны и включении зажигания; при установке рабочего контроллера ЭСП 2 года назад питание сделал не зависящим от зажигания, протянул в водительскую дверь сигнал от сигналки и сигнал зажигания (тогда получил опыт снятия разъема двери без снятия самой двери); в водительскую дверь уже установлена дополнительная кнопка управления стеклами для дверных модулей (качалка, для чего – не важно),
т.е. есть все, что нужно для работы дополнительного контроллера; в обшивки дверей установлены фонарики ( Фонарики в двери ФФ2 (сообщение #12184883) ), т.е. есть к чему подключить фонарики зеркал; есть куски напольной проводки с проводами и пинами для установки в дверные разъемы. Принял решение управлять складыванием зеркал через второй контроллер ЭСП. Покурил настоящую тему – подобный опыт есть у ploffon, сказал себе: «правильной дорогой идешь, товарищ».
Изучение схем штатного подключения зеркал сразу выявило проблемы: один вывод привода складывания зеркала и один вывод привода регулировки зеркала объединены, а нормальное состояние реле контроллера ЭСП – замкнуто на корпус, т.е. подключив контроллер к приводу складывания, при регулировке положения зеркала будем иметь коротыш. Решил, добавлю в контроллер еще одно реле с НР контактом и буду подключать эту цепь к минусу не всегда, а только на время складывания (раскладывания). Вторая проблема: минус лампы подсветки луж объединен с минусами обогрева и поворотников и всегда «сидит» на корпусе, а по реализованной у меня схеме фонариков минус коммутируется на корпус транзистором. Решил фонарики зеркала не задействовать, у меня же уже есть чем лужи освещать. После покупки зеркал обе эти проблемы решил по-другому.
Итак, реализация. Купил: зеркала — спасибо Глеб Питерский; проводку передней правой двери под силовые ЭСП — спасибо kordano; кнопку складывания зеркал на разборке – спасибо ploffon за идею использовать крышку от нее.
В зеркалах отключил вывод привода складывания от вывода привода регулировки – под корень у пина №3 разъема, и подключил его к пину №8 вместо провода фонарика – решение первой проблемы, теперь указанные приводы не связаны и никакого доп реле в контроллер не требуется. Цепи фонарика внутри зеркала идут от плафона до разъема через еще один промежуточный двухконтактный разъем (маленький белый). Удлинил повода (черные) от плафона до промежуточного разъема, вывел его наружу зеркала. Минусовой провод фонарика откусил на входе в трубку. Зеркала теперь имеют не один разъем, а два. Получил возможность подключить фонарики к имеющейся схеме. Провода к нештатному разъему на 2 см длиннее.
В дверях добавил по два провода от разъема зеркала (от контактов 4, 8) до дверного разъема – в свободные места (4 провода из проводки передней правой двери). Протянул два провода в салоне по полу от правой двери к левой – получил запарллеленные привода обоих зеркал. Как разъединять дверные разъемы без снятия дверей описывать не буду – можно найти на форуме, сложно, но можно, еще сложнее поставить их назад. Контроллер для управления складыванием установил в водительскую дверь и все коммутации провел по схеме подключения контроллера. Кнопку управления складыванием собрал из двух: от кнопки складывания зеркал взял крышку, но эта кнопка имеет только один НР контакт и толкатель у нее только один, второй толкатель приклеил (помечено красным на фото).

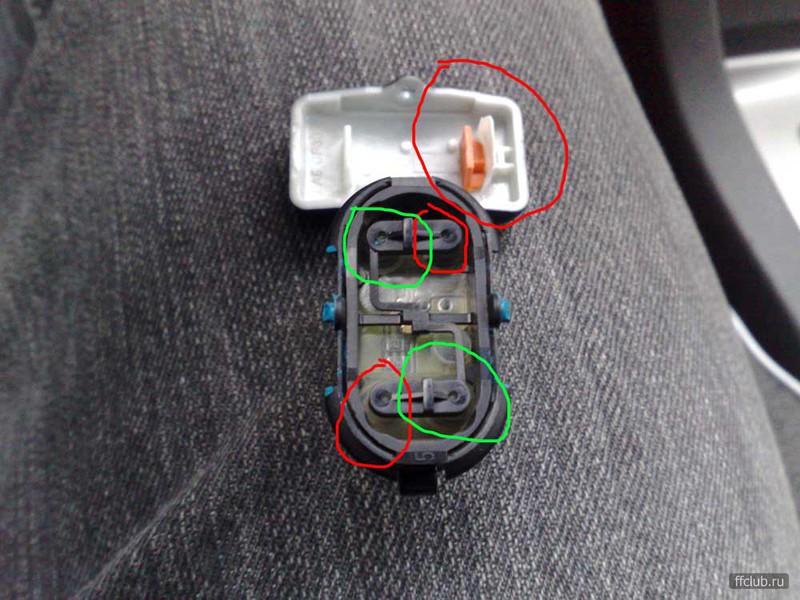

Кнопка управления стеклами (качалка) имеет, как и нужно два НР контакта, подключающих к контакту №4 кнопки то контакт №2, то №3 (контакт 1 – подсветка), но под каждым толкателем в ней по две контактные площадки. При замыкании первой контактной площадки (зеленым на фото) замыкаются, например 4-2. При замыкании второй контактной площадки (красным на фото) этим же толкателем к замкнутым 4-2 добавляется еще и №3. Для исключения этого наклеил на вторые контактные площадки изолирующую пленку.

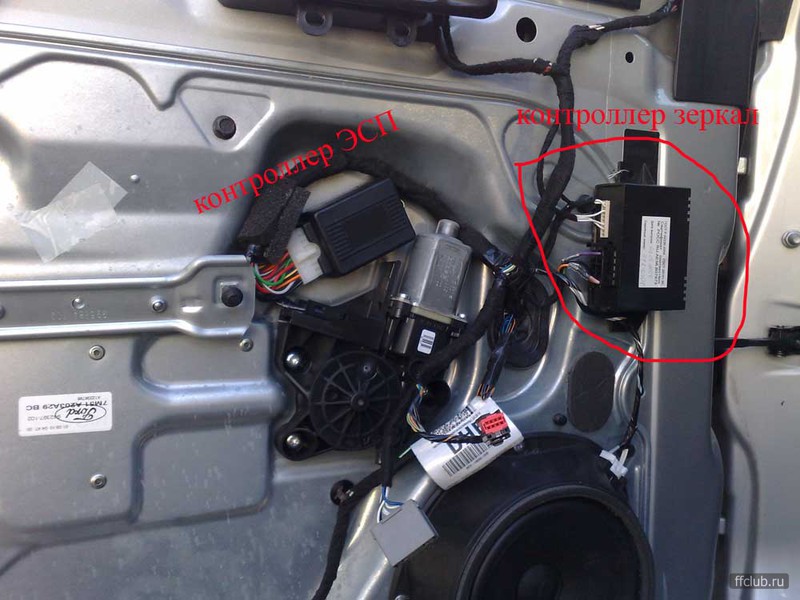

Фото размещения контроллера в двери:
Ура! Все работает. Оба зеркала управляются одним каналом контроллера по сигналам от сигналки: поставил на охрану – сложились, снял и включил зажигание – разложились, или кнопкой «в одно касание» или длинными/короткими нажатиями – все в соответствии с особенностями работы контроллера. Например, если с момента постановки на охрану прошло более двух часов – при снятии с охраны зеркала сами не раскладываются, нужно включить зажигание и разложить их кнопкой. Зеркала не складываются ни при блокировке дверей кнопкой блокировки из салона (или автоблокировке при начале движения) ни при закрывании авто с брелка ЦЗ. Это благодаря диодной развязке команд сигналки и замка дверей — сделана еще при установке первого контроллера ЭСП.
