Методы изготовления разварок.
В данной статье постараюсь вкратце описать самые распространенные способы переделки железных дисков и отметим самые главные нюансы, которые нужно учитывать при самостоятельном изготовлении.
При расширении железных дисков, преобладают два самых распространенных способа — №1, 2. Остальные варианты переделки диска достаточно редкие и сложнее в изготовлении, чем первые два способа.

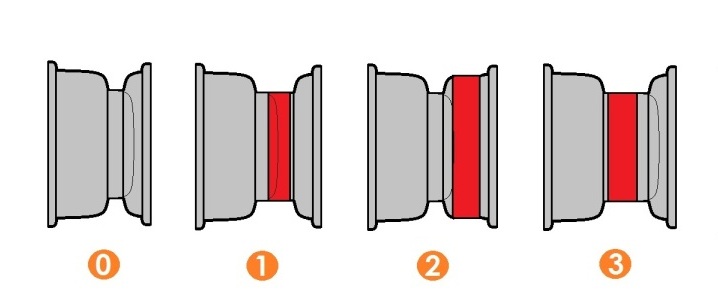

На картинке показаны варианты изменения ширины и вылета, красным указаны добавленные и измененные элементы.
Поэтому и рассмотрим 1 и 2 вариант, которые вполне возможно изготовить самостоятельно.
Вариант №1.
Достаточно простой способ расширения диска.
Для изготовления одной разварки нужно два диска, у одного диска снять передний обод у другого задний, и соединить диск без переднего обода с задним ободом. В некоторых случаях с заднего обода нужно удалять остатки ступичной части диска – достаточно трудоемкий процесс.
Но есть и нюансы которые могут превратить разварки в металлом – не возможность одевания резины. Как это исправить и из-за чего, это происходит и какие диски выбирать, рассказывается видео на примере дисков Мерседес.
Плюсы:
-После сварки обод не ведет
-Один сварочный шов, меньше сварки – вероятность герметичности шва выше
Минусы :
-Для изготовления одной разварки нужно два диска
-Проблемы с одеванием резины
-Ограниченная ширина разварки
Вариант №2.
Не самый простой способ переделки диска.
Для расширения диска требуется:
Металлическая пластина, соответствующая толщине обода диска, прокатанная в необходимый диаметр на вальцах.
Не будем писать много текста, все ясно и понятно, о изготовлении разварки со вставкой пластины вы увидите в видео:
Плюсы:
— Любая ширина разварки
— Нет проблем с одеванием резины.
Минусы:
— Обод ведет после сварки. (появление восьмерки, овала)
— Стыки на полке
Общее.
У всех вариантов расширения общее то, что они разрезаются либо на токарном станке или болгаркой.
Хотелось бы отметит, ровность разварки не может завесить от точности разреза к примеру на токарном станке, полагается на это не стоит.
Ровный разрез влияет только на торцевое биение, а на радиальное он влиять не может. Радиальное биение при изготовлении присутствует почти всегда.
У всех видов расширения дисков есть один большой минус, это возможность сильного биения при не правильном изготовлении, это относится ко всем вариантам изготовления и их комбинациям.
На это обращать внимание.
Самый доступный способ избежать сильного биения, тем кто сам для себя делает разварки, это поставить еще не проваренный диск на ступицу автомобиля и покрутить его, постараться убрать биение.
Это может быть достаточно трудоемко и это будет самым сложным процессом во всем этапе изготовления разварки, так же обод может повести, это тоже достаточно рисковый фактор, особенно у вариантов №2,3,5.
Отметим.
Хотелось бы еще отметить, вариант разварки №6 так называемые «перевертыши».
Данный способ применяют в основном для изменения вылета, но не ширины диска.
Центральную часть диска смешают или переворачивают относительно обода, применяется достаточно редко в основном для чисто практически целей.
Данный способ так же не является простым, отклонение центральной части в 0,5 мм может привести к торцевому (восьмерке) биению обода, в зависимости от диаметра диска, на 3,4 мм, что гораздо выше нормы.
О сварке.
Сварка самый важный и ответственный элемент в изготовлении разварок.
Для сваривания дисков можно применять как дуговую сварку так и полуавтоматическую.
Кто умеет варить и знает как варить можете не читать.
Важным при с варке является не допущение сильного перекала метала т.е. его кристаллизации, что приводит его к хрупкости.
Больше всего подходит для сварки дисков полуавтоматическая сварка ее плюсы в том что, минимум шлака во шве и меньшая дуга в сравнении с электродной сваркой, что позволяет проваривать и не сильно перекаливать металл в области шва.
При сварке сила тока и напряжение должно соответствовать толщине и типу металла.
Тип шва подходящий для сварки колес — «нормальный».
Если вам не знакомо, что написано выше и вы собираетесь варить диски сами то я вам не советую, это делать.
Опытный сварщик заварит хоть чем, и дуговой и полуавтоматом с одинаковой прочностью.
Бонус.
Для определения ширины диска для автомобиля и сравнений дисков в сети существуют «шинные» калькуляторы. Ссылка на один из калькуляторов:
ссылка
Для подбора резины советую достаточно популярный сайт, большое количество примеров стретча: ссылка
С помощью данных ресурсов можно определить, что вы собственно хотите.
Но более подробно об этих ресурсах и обозначениях, о выборе диска и резины, как определить ширину диска для авто, постараюсь изложить в другой статье, это может пригодиться не только для тех, кто хочет установить разварки но и для тех, кто хочет установить диски не со стандартными параметрами.
Любой участник нашего сообщества может внести свой вклад в данную статью, если у вас есть актуальная и полезная информация она может быть размещена в данной статье с указанием на её автора. Дополнение к статье присылайте Администратору сообщества или создавайте дополнение к статье в блоге сообщества.
Всем спасибо.
Автор не несет ни какой ответственности, при использовании статьи кем либо в качестве мануала.
Наша страница на DRIVE2:
Разварки своими руками: с чего начать и как правильно изготовить?
0 24 Июня 2015
Разварки своими руками: с чего начать и как правильно изготовить?
- Разварки своими руками: с чего начать и как правильно изготовить?
- 1. Что такое разварка
- 2. Какой ширины делать разварку
- 3. Исходные материалы
- 4. Конструктивные особенности
- 5. Безопасность
- 6. Пошаговые процедуры
- 7. Герметизация
- 8. Покраска
Каждый счастливый обладатель железного коня мечтает сделать его лучше, привлекательней, функциональней и в целом выделить среди большого количества аналогов. Одним из таких способов является разварка дисков.
Если следовать определенным технологиям, правилам, знать несколько секретов и набраться терпения, разварку можно сделать своими руками, о чем мы и расскажем в этой статье.
- 1. Что такое разварка
- 2. Какой ширины делать разварку
- 3. Исходные материалы
- 4. Конструктивные особенности
- 5. Безопасность
- 6. Пошаговые процедуры
- 7. Герметизация
- 8. Покраска
1. Что такое разварка
—>Для тех, кто впервые сталкивается с подобной терминологией, стоит все разложить по полочкам. Итак, разварка или по-другому штамповка – это сленговое название расширенных стальных дисков, с помощью которых создается совершенно новый облик любого автомобиля.
Иными словами разварить диск – это означает увеличить его ширину. Разварки имеют такое название из-за процесса их изготовления. Так, диски распиливаются, а затем свариваются, но уже с дополнительными вставками. Такой тюнинг пользуется популярностью, как у владельцев отечественных автомобилей, так как является недорогой альтернативой широким колесам, так и у владельцев современных и эксклюзивных автомобилей. Последние скорее использую данный тюнинг, как дань моде.
2. Какой ширины делать разварку
В большинстве случаев ширина разварки зависит от личных предпочтений и потребностей автовладельца. Если сделать диски очень широкими, в дальнейшем понадобиться их раскатка, подрезание колесных арок, а также монтаж специальных расширителей.
Что касается примера, так 13 дюймовый диск можно максимально расширить еще на 7 дюймов. Также стоит помнить, что разварке подлежат исключительно стальные диски. Некоторые штамповочные диски могут подходить для автомобилей разных марок и моделей.
И помните, что своими руками разварки можно сделать при наличии сварочного аппарата и ответственному подходу к работе. Некачественно изготовленные широкие штамповки просто не поддадутся дальнейшей балансировке.
3. Исходные материалы
Итак, для того что бы сделать разварки своими руками потребуется некий арсенал оборудования и умение им пользоваться, среди которого два стальных диска, болгарка со сменными дисками, аппарат для сварки и дрель с насадками 4 или 5, 10 или 11.
Прежде чем приступить к работе стоит дополнительно проверить работоспособность всех инструментов. В зависимости от способа изготовления также могут понадобиться листы металла для вваривания. Дополнительным, но необязательным материалом станет герметик.
4. Конструктивные особенности
Штамповки просты в производстве и гораздо дешевле, чем легкосплавные диски. Их главной особенностью является внушительный вес. Также прежде, чем приступить к процессу разварки стоит проверить диски. Лучше всего, когда они новые и исключают наличие деформаций, но чаще всего разварки делают из бывших в употреблении дисков.
В случае неровностей, их необходимо устранить, так как дальнейшая работа полностью зависит от состояния самого диска.
5. Безопасность
Безопасность заключается в том, что езда на разварках отличается от езды на стандартных колесах. Нужно быть готовым к тому, что при попадании в яму или езде на большой скорости маневренность меняется и понадобиться время для того что бы привыкнуть.
Также стоит обратить внимание на шины, установленные на разварку. Им свойственно менять свои характеристики, так что первое время водителю нужно быть осторожным и предельно бдительным.
6. Пошаговые процедуры
Убедившись в наличии всего необходимого и подготовившись, можно приступать к разварке диска. Существует несколько способов подобного тюнинга.
Способ № 1. Он заключается в том, что выбирается наиболее ровный диск, который послужит основой (первый) и диск, который послужит ободом (второй). Обод со второго диска отрезается болгаркой. Далее первый диск надрезается в месте наружного обода ближе к середине, обод с первого диска больше не нужен. Теперь, логично, что эти две части нужно соединить.
Первый диск монтируется на ступицу заднего моста и фиксируется. На него устанавливается второй диск, при этом важно его выровнять и подстроить относительно основы. Сделанные ранее надрезы завариваются сварочным аппаратом. После сварки на швы можно нанести герметик, а уже после приступать к покраске.
Способ № 2. Данный способ экономичней первого, так как для него нужен только один диск и лист металла. Итак, штамповочный диск разрезается пополам. Далее переходим к подготовке металлической полосы (толщина 3 мм.), также заранее подбирается ширина. Полосу нужно ровно отрезать, после чего приварить к той части диска, которая со ступицей. Следующий этап – приварить оставшуюся часть диска к металлической полосе. Используя данный способ лучше применять автоматическую сварку. Заключительные этапы – зачистить швы, прокатать диски и приступить к покраске.
Есть еще комбинированный способ, когда меняют местами часть диска со ступицей и оставшуюся часть. Данный способ наиболее трудоемкий и длительный, при этом сути не меняет.
Таким образом, сделав несколько грамотных движений можно изготовить разварки своими руками.
7. Герметизация
Герметизация относится к сварочным швам. Во-первых, она необходима для того, что бы диск ни пропускал воздух, а во-вторых, для того что бы швы не повредили камеру. Для бескамерного использования герметизацию нужно проводить обязательно. Герметизировать необходимо шов, который находиться в средней части разварки.
Герметизация происходит перед покраской. После того, как герметик высох, ненужные части убираются с помощью наждачки. В любом случае сварочный шов должен быть гладким. Сам герметик можно приобрести в любом магазине с автомобильными товарами.
8. Покраска
Заключительный этап изготовления разварки своими руками – это покраска диска. Наилучшим для покраски принято считать порошковый состав. Конечно, прежде чем приступать к покраске нужно очисть диск, и обезжирить его поверхность. После нужно нанести грунтовку, а только после этого приступать к нанесению краски. Лучше всего нанести несколько слоев краски. Теперь следует дождаться, когда краска полностью высохнет и нанести защитный лак. Таким образом, покрытие будет держаться долго. Важно перед покраской прокатать диски и устранить биение.
С одной стороны изготовление разварки своими руками кажется проще простого и с ним может справиться любой автовладелец беж инженерных навыков. А вот если посмотреть с другой стороны – это изменение заводских параметров подвески автомобиля. Конечно, нужно сделать балансировку после полной установки широких дисков, но это не изменит ускоренного износа автомобиля.
Мнения относительно использования разварок делятся на категорическое «против» и такое же категорическое «за». Те, кто «против», считают, что разварки теряют надежность, маневренность и увеличивают расход топлива и нагрузку на ходовую часть автомобиля. А вот те, кто «за», твердят, что данный тип дисков еще не так давно использовался для тюнинга гоночных автомобилей, поэтому он не может быть ненадежным и небезопасным. Так или иначе, пока не попробуешь сам, узнать кто прав, наверняка не получится. Одно можно утверждать однозначно, главное все делать с умом и «на совесть».
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Разварки на ВАЗ своими руками
Привет всем! Сегодня хочу поделиться своим опытом изготовления разварок на ВАЗ своими руками.
Девизом сей записи можно считать слова: «дело было в автосервисе, делать было нечего». Вот и решил заморочиться и создать разварки из восьми R13 дисков.
По уже сложившейся моей традиции привожу список необходимого материала для изготовления разварок на ВАЗ своими руками.
Инструмент:
1 — Болгарка + обязательно защитные очки (!)
2 — Дрель
3 — Сварочный аппарат
4 — Ступица заднего колеса\оправка\токарный станок\специально изготовленная приспособа
5 — Очень прямые руки из того места
Расходники:
1 — Отрезные круги (1,2 мм)
2 — Электроды
3 — Сверло 11,5 мм по металлу
4 — Круг для грубой шлифовки
5 — Краска (+краскопульт — по желанию)
6 — Молоток, зубило, минусовая прочная отвертка
7 — Диски колесные штампованные (более-менее ровные)
8 — Вагон терпения
Прежде чем начать, скажу сразу — хоть со стороны все выглядит предельно просто, не стоит даже начинать без чего-либо, описанного в списках выше. В дополнение также скажу: из полос разварки делать не делал, не делаю и делать не буду — дорого, муторно и менее надежно.
Вот такая гора дисков нам понадобится для работы:
А теперь начнем.
1 — Подготавливаем основу.
Закрепляем диск — основу и отрезаем ненужный кусок металла, чтобы осталась только основа. Пилим очень аккуратно, чтобы не зацепить саму основу.
Перед тем, как отрезать данный кусок металла с диска — его нужно хорошенько закрепить. Я закреплял на балансировочном станке. Простые смертные могут закрепить на задней ступице авто — разницы особой нет. Единственное — пилить на балансировочнике удобнее) Вот фото уже подготовленной основы для разварки.
2 — Отпиливаем полки от «доноров»
Здесь все похоже на предыдущую операцию. Разрез производим в том же месте, что и у основы!
Только пилить донорский диск нужно насквозь — чтобы осталась только полка. Основу диска (с отверстиями под болты) можно выкинуть.
3 — Удаляем излишки металла с полки.
Это самый, пожалуй, важный пункт.
Самое простое — высверлить точечную сварку (на четвертом фото очень хорошо видны эти злополучные точки). Но для меня это не вариант — потом отверстия придется заваривать\зачищать\снова заваривать.
Другой способ — стачивать тот самый лишний металл болгаркой с шлифовальным кругом по местам самой точечной сварки. Довольно-таки муторно и сложно, но что делать…
Получим примерно следующее: три точки-три запила. Но на диске у нас четыре группы по три точки => итого имеем 12 точек, уфффь! На разных дисках, кстати, количество точек может отличаться, но не сильно.
Далее — зубилом, либо толстой минусовой отверткой сшибаем лишний пропиленный болгаркой металл. Главное — не выдрать точечную сварку с корнями. Иначе придется заваривать дыру)
Вот так выглядит наша полка изнутри. На сильные борозды можно не обращать внимание: они будут исправлены сваркой, но их можно немножко подшлифовать для самоуспокоения.
После того, как основы подготовлены, а полки избавлены от лишнего металла — соединяем их воедино.
4 — Центруем — прижимаем — привариваем нашу основу и полку.
Примеряем, центруем. прижимаем. Берем сварочный аппарат, электроды я использовал 3 мм и привариваем полку к основе. Важно: прихватывать нужно в четырех диаметрально-противоположных местах! Иначе диск поведет и ничего хорошего из задуманного не выйдет. Провариваем диск изнутри и снаружи — здесь советов дать не могу, все итак вроде понятно. После сварочных работ не забываем просверлить сверлом на 11,5 мм отверстие для вентиля!
В итоге получим примерно следующее:
Разварки получаются примерно 7,5J. Сравните сами:
5 — Герметизируем шов и красим наши разварки
Шов спокойно герметизируется шовным герметиком. Да и вообще, если нормально проваривать — герметизация в принципе не понадобится. Либо понадобится, но в маленьких количествах.
Далее — придаем эстетический внешний вид наших разварок. Процесс покраски достаточно прост. Подготавливаем поверхность — шкурим, грунтуем, красим. Лично мне нравится белый цвет, но можно и в 2-3 разных ядовито-кислотных покрасить, кому что нравится.
6 — Надевание резины на разварки ВАЗ
После всех манипуляций с краскопультом и последующей сушкой пора бы и приступить к самому интересному — натягиванию резины на наши разварки и установку оных на авто. Скажу сразу — натягивал в одного и без взрыва. Как? Вот так! 🙂
Забортовываем, как на обычный колесный диск. Единственное — пристально следим, чтобы не порвало резину. Потому что такое возможно с вероятностью процентов в 60. Внимание и терпение — наши лучшие друзья. Далее, для надежности, промазываем борта герметиком. В итоге имеем следующее:
Теперь о том, как я натягивал и накачивал резину на разварки.
Первое — зажимаем диск на разбортовочнике и натягиваем резину к верхнему (наружному) борту разварки. Как только резина села — снимаем почти готовое колесо со станка.
Второе — кладем разварку с почти одетой резиной на пол. Подключаем шланг для подкачки к соску. Давим на резину со всех сторон, подавая при этом воздух. Под моим весом внутренний борт покрышки довольно-таки плотно прижался к внутреннему ободу разварки и колесо нормально накачалось без всяких там взрывов.
Ну и самое трепетное и долгожданное — домкратим тачку и быстренько меняем колеса.
Пара слов о косяках.
Я говорю не про маленькие ошибки, а про неисправимые косяки, которые могут возникнуть в процессе резки\сварки и про последствия оных.
Самое важное — во время резки быть предельно аккуратным. Потому что даже новые диски не являются идеально ровными и может случиться непредвиденный запил с последующим разлетом отрезного круга и, в лучшем случае, дело закончится испугом\ссадиной. Также, если основа будет где-то пропилена до критичного состояния (сквозная дыра\щель), если полка будет отрезана неровно, если основа\полка будут плохо отцентрованы, если режимы для сварки будут выбраны неверно (пережог\недожог и т.п.), то получим очень плохой и корявенький результат, который можно будет только выбросить или сдать на металл.
В остальных случаях, без косяков, все получится должным образом и вполне себе круто и четко.
Итоги: плюсы и минусы разварок на ВАЗ.
Минусы:
1 — Сравнительно дорого и трудозатратно
2 — Если у сварщика руки из ж(_о_), существует вероятность поломки диска — хотя о таких случаях я не слышал, но упомянуть, думаю, стоит.
3 — Нужно раскатывать арки, либо делать отрицательный развал. Потому что на заниженной тачке на разварках ездить нереально.
4 — Довольно-таки сложный шиномонтаж (для тех, кто ни разу не надевал резину на разварки)
Плюсы:
1 — Придает четкий внешний вид машине
2 — Кто знает, что такое разварки — оценит. Кто не знает — тоже очень сильно удивится
3 — Неплохая альтернатива хорошему литью
4 — Возможность установки бескамерной резины (если, опять же, шов загерметизирован нормально)
5 — Поведение машины становится получше: на поворотах держится ровнее, в колею сама не прыгает)
6 — Балансируются колеса нормально. В среднем, по 10-15 грамм грузов на колесо.
Как мы видим — сколько минусов, столько и плюсов. Поэтому, каждый решает сам для себя — нужны ему разварки или нет. Так или иначе, изготовление разварок на ВАЗ — один из многих приятных способов провести время)
Ну и в завершение… вид разварок на автомобиле:
Вот, в принципе, и все на тему разварок.
Всем спасибо за внимание! Очень надеюсь, что данные записи будут вам полезны.
Думаю, разжевал все плотно и по полочкам. Если остались вопросы — welcome.
Не забываем про волшебные кнопочки «нравится\поделиться» — вам не сложно, мне приятно)
Всем бобра и ровных дорог!
