Замена топливного фильтра на ВАЗ 2114
Наконец-то дошли мои руки и до топливного фильтра. Давненько я его не менял. Многие задают вопрос, где находится топливный фильтр на машине ВАЗ 2114, отвечаю, он находится под днищем автомобиля между бензобаком и задней балкой.
В зависимости от года выпуска автомобиля, фильтры на них стоят с защелками, либо с резьбовым соединением шлангов. У меня машина 2004 г.в. и соединение резьбовое.
Прежде чем покупать фильтр, лучше загляните под машину и посмотрите, какой у вас там фильтр.
Заменить топливный фильтр удобнее на подъёмнике или с ямы. У меня нет ни того ни другого, поэтому я управляюсь без ямы.
Как заменить топливный фильтр на ВАЗ 2114 без ямы и подъёмника, можете посмотреть на моем видео. Не забывайте ставить лайк на видео и подписаться на мой канал в ютубе.
Топливный фильтр на ваз 2114 какой лучше
Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Введите символы, чтобы продолжить.
Вы не робот?
Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Введите символы, чтобы продолжить.
Вы не робот?
Мы зарегистрировали подозрительный траффик, исходящий из вашей сети.
С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот.
Введите символы, чтобы продолжить.
Что-то идет не так? Напишите нам
Топливный фильтр ВАЗ 2114:неисправности и замена
Топливная система — важная «артерия» автомобильного «организма», доставляющая горючее прямо к двигателю. Для того, чтобы оно было чистым и внутрь мотора не попадали различные примеси, и предусмотрен топливный фильтр 2114. В сегодняшней статье мы поговорим о принципе его устройства, работы, а также расскажем о том, как самостоятельно выполнить его замену.
Конструкция и признаки неисправности
Топливный фильтр на ваз 2114 работает по принципу прямой очистки и состоит из корпуса и ячеистого бумажного наполнителя. Он пропускает через себя жидкую составляющую, но при этом задерживает даже самые небольшие твердые вкрапления и частицы.
Признаками того, что он засорился, могут служить:
- сильно возросший расход горючего;
- «провалы» в работе мотора на высоких оборотах;
- частая самопроизвольная остановка двигателя;
- значительная потеря мощности мотора;
- проблемы во время запуска, особенно после долгого простоя;
- затрудненный подъем в гору, при котором авто часто дергается;
- самопроизвольное торможение, резкая потеря скорости.
Все эти признаки, а особенно — их сочетание, явно говорят о том, что фильтр забился и его пора менять. Правда, перед тем, как приступить к замене, следует разобраться с тем — где находится топливный фильтр на ваз 2114.
Найти это устройство можно на днище авто, прямо под его багажником — невдалеке от выхлопной трубы (именно по этой причине для комфортной замены фильтра понадобится яма или эстакада).
Какой фильтр выбрать
Замена топливного фильтра ваз 2114 на авто с объемами двигателя в 1,5 и 1,6 литра будет существенно отличаться из-за того, что сами фильтры имеют различную конструкцию крепления. Так, в первом случае оно шестигранное, а во втором — пружинное с защелками, в результате чего эти устройства не являются взаимозаменяемыми.
Также следует помнить о том, что автомашины с инжекторами, к числу которых относится и 2114, требуют более тщательной очистки горючего, нежели авто с карбюраторами. Именно поэтому следует выбирать фильтр, рассчитанный на рабочее давление не менее 3 (а лучше — 5) бар с пропускной способностью 5 микрон.
Как выполнить замену
Перед тем, как поменять топливный фильтр на ваз 2114, следует подготовить все необходимые для этого инструменты и материалы, в числе которых:
- набор рожковых ключей;
- новый фильтр;
- пара емкостей;
- уплотнительные кольца для бензопровода.
Во время же выполнения самой работы следует соблюдать правила техники безопасности:
- перед началом любых манипуляций с топливной системой следует отключить обе клеммы от АКБ;
- не курить и не пользоваться открытым огнем во время работ;
- всю использованную ветошь складывать в металлическую банку;
- заранее подготовить средства возможного пожаротушения.
Сама замена фильтра производится в несколько этапов, первый из которых — сброс давления топлива.
Чтобы его произвести, нужно:
- Поставить авто на ручник и включить «нейтралку».
- Демонтировать либо отодвинуть задние кресла.
- Найти в полу технологический лючок и открыть его.
- Отсоединить через лючок разъем топливного насоса.
- Завести мотор и подождать, пока он заглохнет.
Для того, чтобы окончательно убедиться в сбросе давления, следует еще несколько раз попытаться завести двигатель. Если все попытки окажутся безрезультатными, значит давление упало и можно начинать работу с топливопроводом.
Если же по каким-то причинам убрать кресла и проникнуть к технологическому лючку не получается, то можно пойти другим путем:
- отключить клеммы от аккумуляторной батареи;
- демонтировать в общем блоке предохранитель F3 (он защищает цепь бензонасоса);
- подключить клеммы на АКБ, запустить двигатель и дождаться выработки остатков топлива.
После того, как давление в топливной магистрали будет сброшено, можно приступить и к самой замене фильтра.
Для этого нужно будет:
- Установить авто на яму либо на эстакаду.
- Подставить под место расположения фильтра емкость для сбора топлива.
- При помощи ключей на 17 и 19 открутить штуцер подводящего бензопровода.
- Аналогичным образом открутить штуцер отводящего бензопровода.
- Слить остатки бензина из системы.
- Ослабить хомут, фиксирующий корпус топливного фильтра.
- Демонтировать старый фильтр.
Монтаж нового устройства ведется точно в таком же порядке, но в обратной последовательности (при этом, устанавливая фильтр, следует учитывать его рабочее направление, обозначенное при помощи стрелок на корпусе).
Демонтаж топливного фильтра
Также стоит отметить, что вся приведенная выше схема замены подходит для фильтров, применяемых на 2114 с объемом мотора в 1,5 литра. На машинах же с объемом движка 1,6 литра для замены достаточно раскрыть защелки, удерживающие старый фильтр, снять его и поставить новый.
Одновременно с выполнением замены фильтра необходимо произвести и замену уплотнительных колец патрубков бензопровода, причем сделать это следует даже в том случае, если они кажутся полностью исправными — это поможет защитить топливную магистраль от возможных протечек.
При монтаже нового фильтра важно следить за тем, чтобы на его наружные поверхности, в особенности — на изготовленные из резины уплотнительные элементы — не попадало топливо. Даже незначительные капли бензина следует сразу же удалить сухой ветошью — это поможет избежать химического старения материалов и значительно увеличит срок службы топливного фильтра.
Направление топливного фильтра
После того, как замена будет выполнена, следует немного подождать, чтобы из топливной системы вытеснился воздух и фильтр заполнился горючим. Затем нужно будет запустить двигатель, дать ему поработать, после чего внимательно осмотреть места крепления фильтра к магистрали. Если обнаружатся подтеки бензина, следует насадить патрубки фильтра на шланги топливопровода более плотно, после чего вновь включить мотор и опять проверить герметичность системы.
В завершение разговора о топливном фильтре следует сказать пару слов и о частоте его замены. Так, заменять его новый следует при появлении первых признаков неисправности, в не зависимости от величины пробега. Если же машина работает исправно, и фильтр не подает признаков засорения, то заменять его рекомендуется не реже, чем через каждые 20.000 км.
Полезное видео
Дополнительную интересную информацию вы сможете получить из видео ниже:

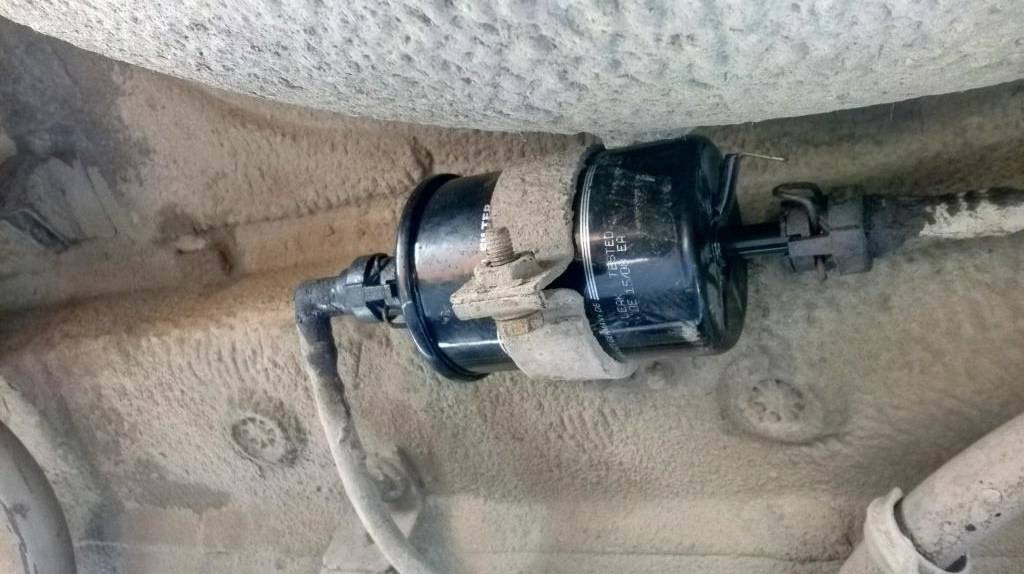

Какой выбрать топливный фильтр на ВАЗ 2114?
Топливные фильтра на ВАЗ 2113/2114/2115 не будут отличаться между собой, так как авто является рестайлинговыми версиями автомобилей ВАЗ 2108, 2109 и 21099.В разные годы данные автомобили выпускались в различных версиях и модификациях. Изначально ВАЗ-2115 имел двигатели ВАЗ-21093 (карбюратор) и ВАЗ-2111 (инжектор).
К моменту начала производства ВАЗ-2114 от карбюраторов полностью отказались и все автомобили ВАЗ 2114 и 2113 уже выпускались с инжекторным типом двигателя. Поэтому отличатся топливные фильтра будут в зависимости от того, карбюраторная или инжекторная топливная система.
В инжекторных автомобилях ВАЗ 2113/2114/2115 установлено два фильтра, основной – фильтр тонкой очистки и еще дополнительно фильтр грубой очистки, представляющий собой фильтр-сеточку из синтетического волокна, которая располагается в баке вместе с топливным насосом.
Топливный фильтр ВАЗ 2113/2114/2115 инжектор
Чтобы получить доступ к топливному фильтру необходимо воспользоваться эстакадой, так как фильтр расположен под задней частью на днище в виде картриджа.Процесс замены топливного фильтра как для авто с двигателями 1,5 и 1,6 литров в принципе одинаковый, отличительными особенностями будут разные крепления (для моделей с мотором 1,5 л применяется шестигранное крепление, для двигателей 1,6 л установлена пружинная фиксация на защёлках), а также при установке следует обязательно обратить на положение стрелки указывающая направление потока топлива. Для авто с агрегатом в 1,5 л стрелка должна быть направлена от правого к левому борту, на двигателе 1,6 л стрелка соответственно должна быть направлена на оборот.
Топливный фильтр тонкой очистки для инжекторных автомобилей ВАЗ 2113, 2114 и 2115 имеет одинаковую конструкцию. Компания Lada присвоила данным фильтрам такие каталожные номера: 21230111701000, 21230111701001, 21230111701002. Данные топливные фильтра имеют соединение типа “штуцер”. Топливный фильтр который рассчитан под ключ имеют артикул оригинальной запчасти — 210801117010.
| Размеры топливного фильтра ВАЗ 2113/2114/2115 (инжектор) | |||
|---|---|---|---|
| Внешний диаметр, мм | Впускной диаметр, мм | Выпускной диаметр, мм | Высота, мм |
| 55 | 8 | 8 | 163 |
В продаже можно найти аналоги такие же фильтра толь других производителей:
| Производитель | Артикул | Тип соединения | Страна изготовитель | Цена, руб. |
|---|---|---|---|---|
| SCT | ST342 | штуцер | Литва | 161 |
| Goodwill | FG702 | штуцер | Корея | 184 |
| BIG Filter | GB302E | ключ | Россия | 344 |
Габаритные размеры данных топливных фильтров несколько отличаются от размеров оригинальной детали, но они подходят для установки.
Топливный фильтр грубой очистки ВАЗ 2113/2114/2115 представляет из себя сеточку и установлен вместе с топливным насосом в едином модуле расположенном в баке. В связи с этим данный фильтр отдельно не продается.
Топливный фильтр ВАЗ 2113/2114/2115 карбюратор
На всех карбюраторных “тринадцатках”, “четырнадцатках” и “пятнадцатках” установлен топливный фильтр который не отличается от комплектации автомобиля. На ВАЗах с карбюраторным двигателем фильтр топлива расположен в подкапотном пространстве, рядом с вакуумным усилителем тормозов и бачком с тормозной жидкостью. Изготовлен в виде небольшого цилиндра из прозрачного пластика. Производит фильтр топливный ВАЗ-2108-15i — ЛААЗ “Ливны”. Каталожный номер данной детали: 21081117010.
| Размеры топливного фильтра тонкой очистки ВАЗ-2115 (карбюратор): | ||||
|---|---|---|---|---|
| Исполнение фильтра | Внешний диаметр, мм | Впускной диаметр, мм | Выпускной диаметр, мм | Высота, мм |
| Прямоточный фильтр | 35 | 8 | 8 | 105 |
Также в продаже можно найти аналоги топливных фильтров ВАЗ 2115 (карбюратор) от других производителей:
| Производитель | Артикул | Страна изготовитель | Цена, руб. |
|---|---|---|---|
| Bosch | 0450904058 | Чешская Республика | 67 |
| Bosch | 0450904149 | Чешская Республика | 178 |
| ПЕКАР | ФТ103П | Россия | 114 |
Габаритные размеры данных топливных фильтров могут несколько отличаться от размеров оригинальной детали.
Когда менять топливные фильтра?
Согласно регламентного ТО завод-изготовитель рекомендует производить замену фильтров не реже чем через 30 000 км пробега. Но в зависимости от качества заливаемого бензина срок замены необходимо снизить до 15000 км на инжекторных двигателях и до 20000 на карбюраторных двигателях.
Перед заменой фильтров, в первую очередь необходимо сбросить давление в системе. Сделать это можно нескольким способами. Первый – это вытащить предохранитель бензонасоса (f1), расположенный в блоке предохранителей за центральной консолью.
Для доступа к нему нужно открутить несколько винтов крепления крышки в ногах у пассажира.
На Калине предохранитель на бензонасос находится под пластиковой крышкой в центральной консоли.
Или отсоединить колодку питания топливного насоса, предварительно открутив винты крепления лючка для доступа к бензонасосу под задним сидением.
После этого завести автомобиль, а как заглохнет покрутить немного стартером.
Более простым вариантом сброса давления будет снять защитный колпачок с торца топливной рампы и нажать на золотник. Лучше подставить какую-нибудь мелкую емкость под него, т.к. вытечет небольшое количество бензина.
Фильтр грубой очистки (сетка бензонасоса) меняется по мере необходимости, фильтр тонкой очистки каждые 30 000 пробега.
Для замены фильтра грубой очистки необходимо будет открутить топливные трубки, приходящие на насос, а затем открутить гайки крепления насоса (головка на 10) и вынуть насос из бака. Снять пластиковую колбу в нижней части насоса, а движением вниз снять сетку.
Для замены фильтра тонкой очистки, нужно будет открутить гайку крепления фильтра к кузову автомобиля, а затем отсоединить топливные трубки от фильтра.
Могут встретиться два вида крепления топливных трубок к фильтру: классический резьбовой и на защелках. Первый вариант нужно будет открутить при помощи двух ключей, одним придерживая гайку на фильтре, вторым закручивая гайку топливной трубки.
Второй вариант просто отщелкивается, нажатием на скобу.
Не стоит забывать про резиновые уплотнительные колечки на концах топливных трубок. Лучше будет купить минимум 4 шт заранее, а еще лучше вместо резиновых колец, использовать медные шайбы.
Сборка производится в обратном порядке.
Фильтр грубой очистки (сетка бензонасос) и фильтр тонкой очистки идут в зависимости от объема двигателя. Для мотора 1.5 идет фильтр грубой очистки с артикулом 2112-1139200, для 1.6 идет фильтр с артикулом 1118-1139010. Фильтр тонкой очистки для 1.5 (до 2005-2006 г.в.) идет на резьбовых соединениях, для 1.6 (после 2005 г.в.) со штуцерами под защелки, но перед заменой лучше отдельно посмотреть соединения топливных трубок на фильтр. Каталожный номер оригинального фильтра на гаечных соединениях 2112-1117010-82, а фильтра на защелках 2123-1117010-82
