Подвесной подшипник. Часть 1. Замена

Буквально в прошлом году по весне столкнулся с такой проблемой: на скоростях 37 и 72-80км/ч откуда-то с середины доносился лёгкий высокочастотный свист. Музыкой его не заглушить (потому что высокочастоный, опять же), бесит дико. Сначала думал, что свист носит просто аэродинамический характер, начал искать и… Он пропал.

И вот в этом году все снова повторилось, и снова в марте, как по расписанию. Начал шерстить информацию и нашел нечто очень похожее (но краун-форумы и драйв мне не помогли) на видео про свист подвесного на лексусе:

У меня свист не так сильно выражен, но очень похож.

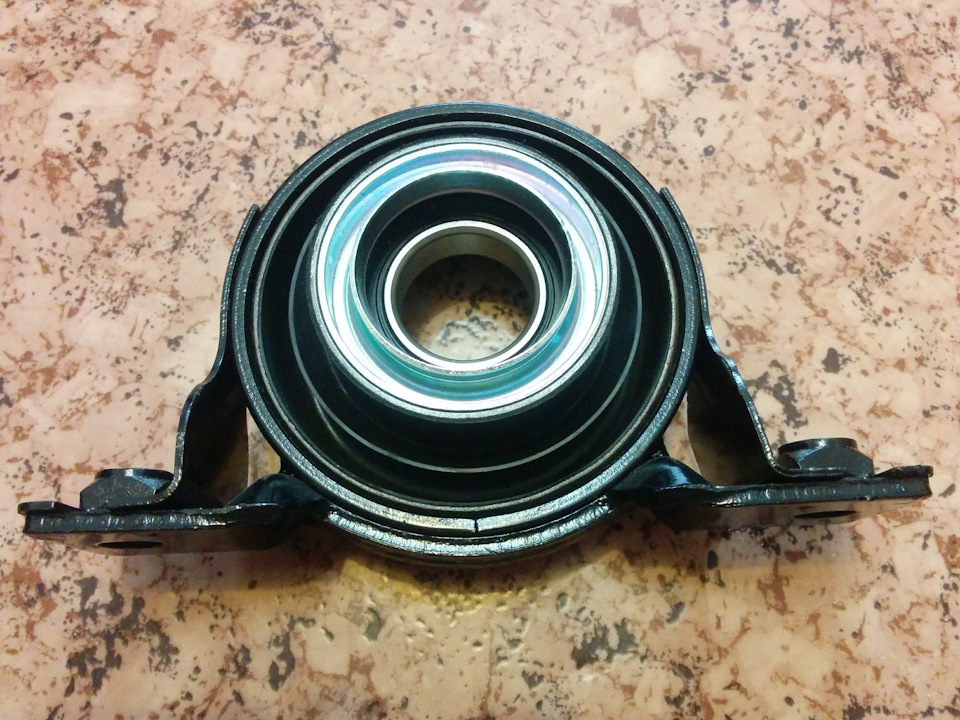

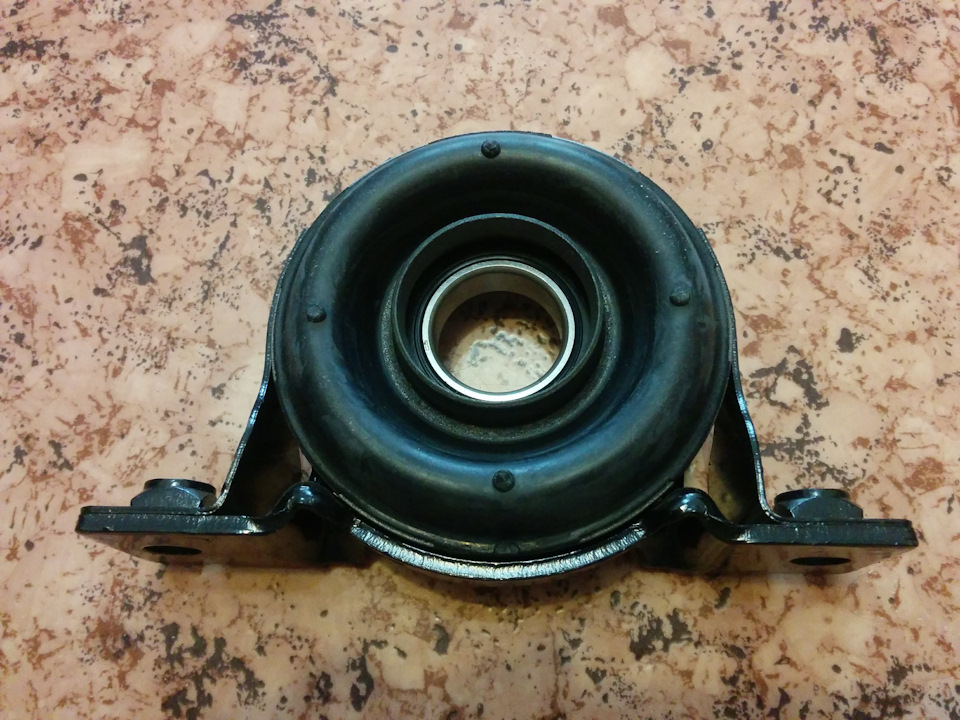

Подвесной подшипник Tezuka TCB-1066 (3054руб.)

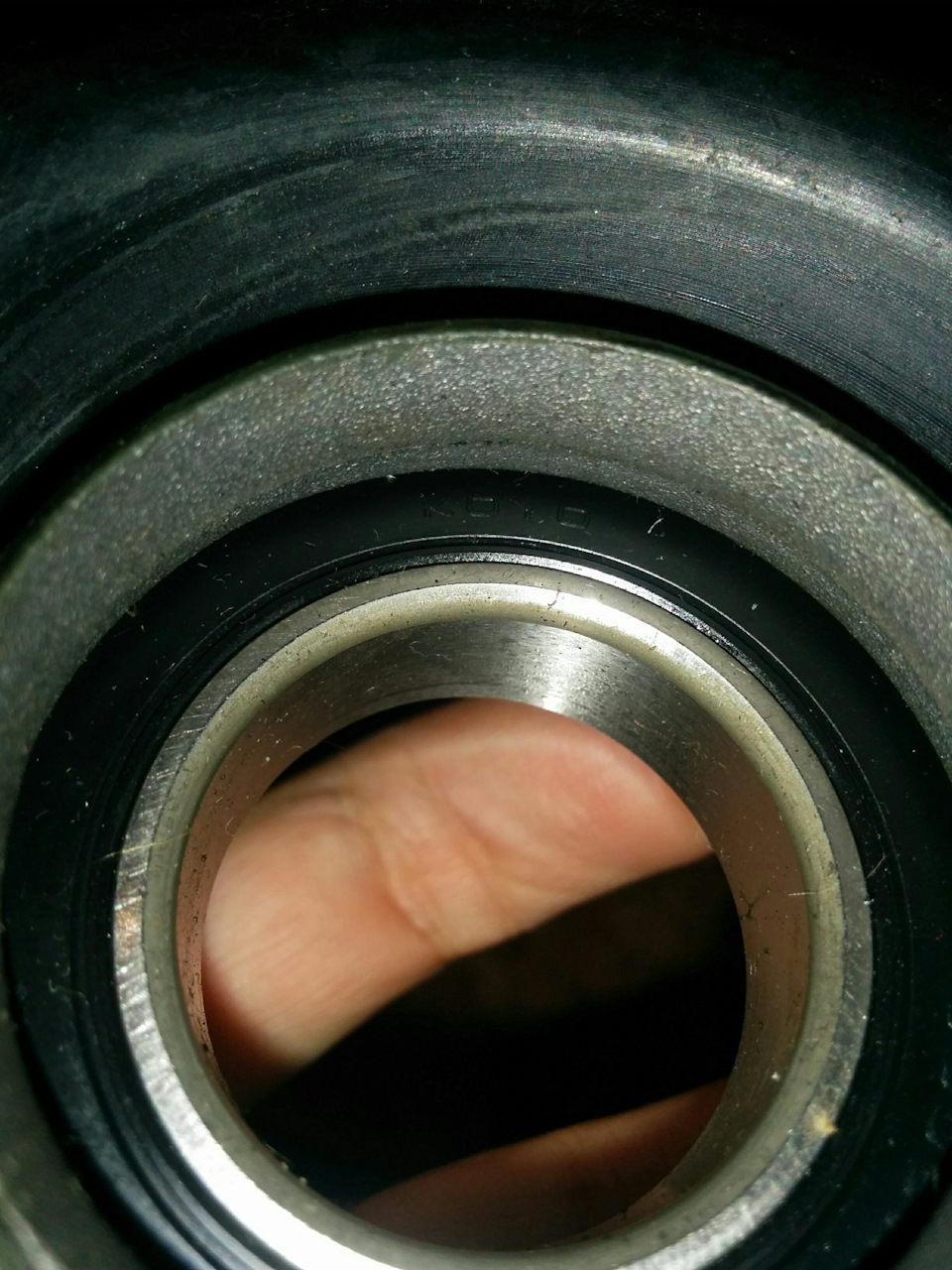

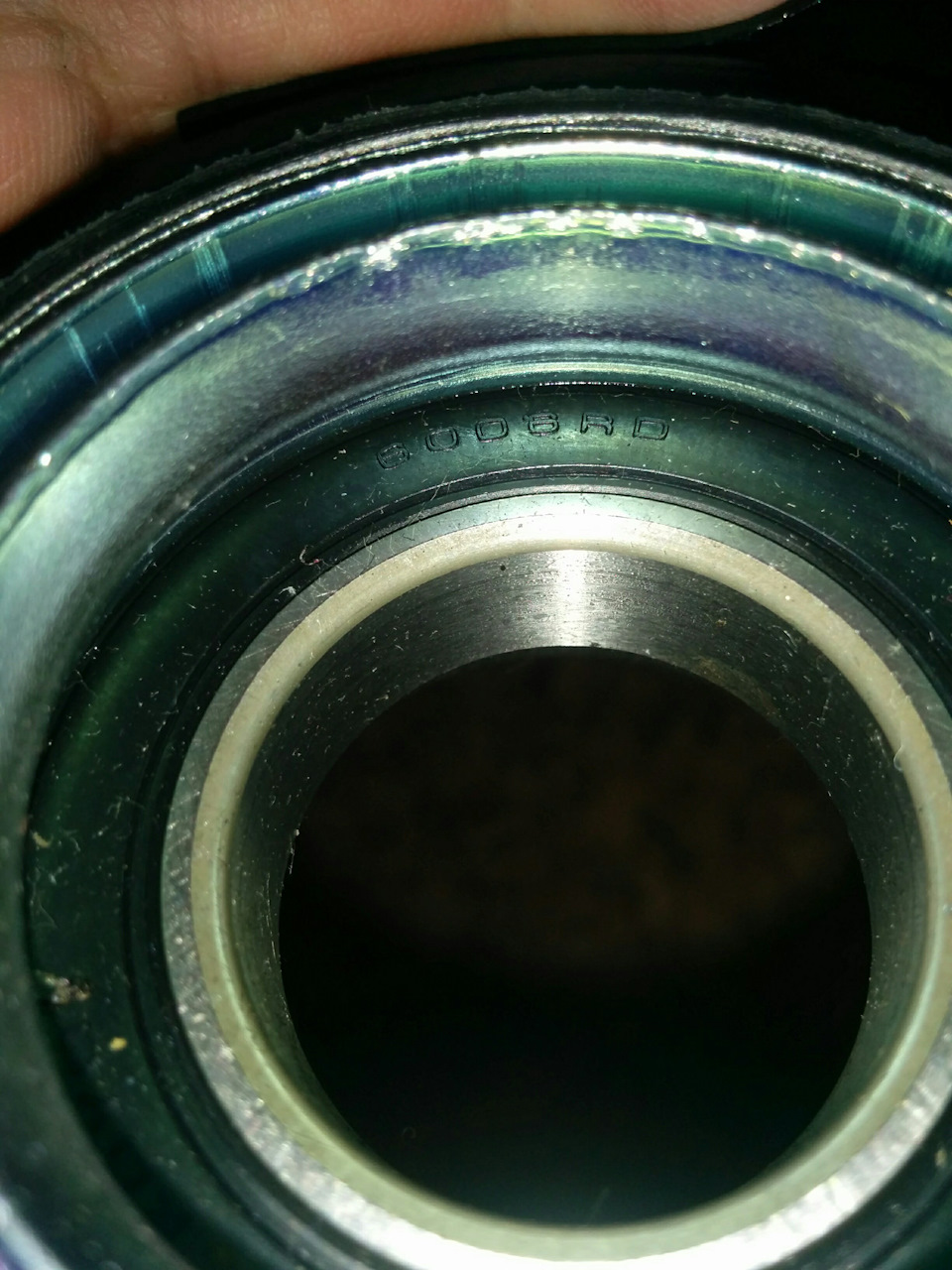

Внутри, кстати, стоит подшипник Koyo 6006RD, резина у подвесного достаточно качественная.

P.S.: меняйте подшипник! Хоть тут и стоит новый Koyo, свистеть он начал всего лишь спустя 5 тыс.км. пробега! На его замену встал Koyo 60062RS.

Покупать всякие Фебесты, конечно, не советую, а на наш кузов вообще особо выбора и нет, в то время как оригинал стоит космических денег.

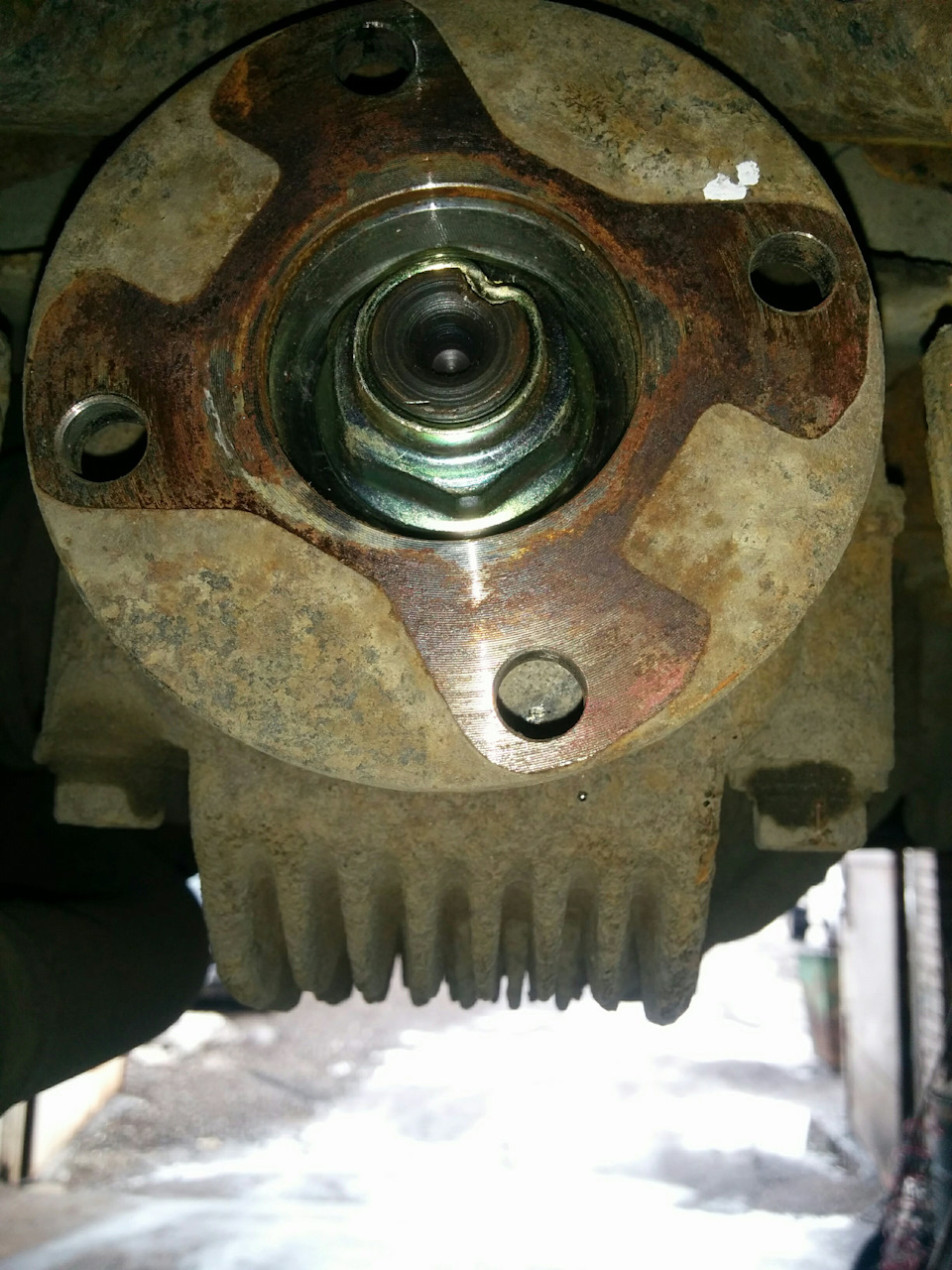

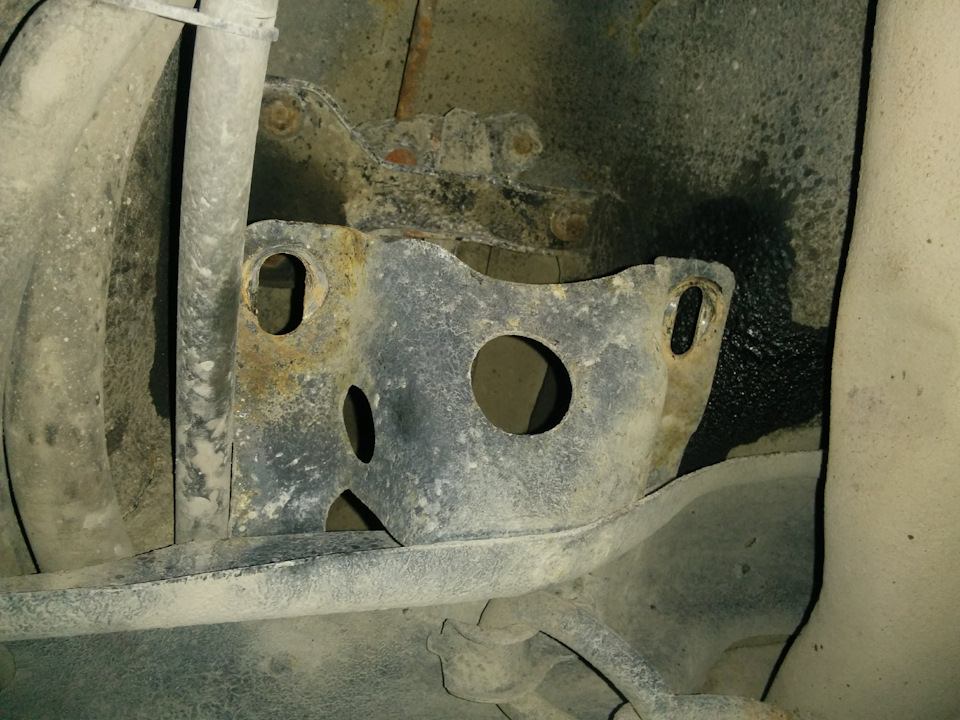

По инструкции из книги сняли кожухи, поставили метки где положено, вытащили кардан:

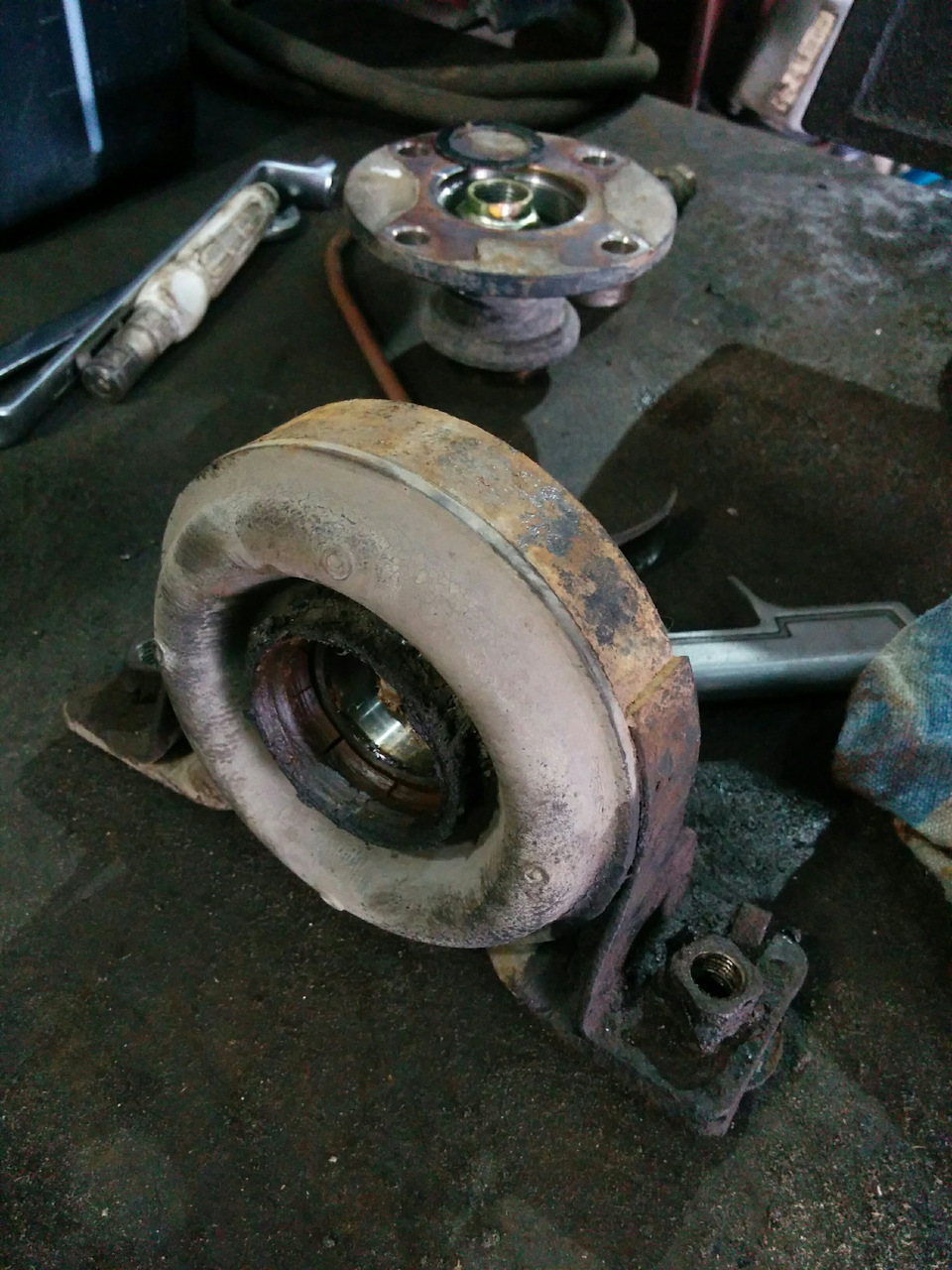

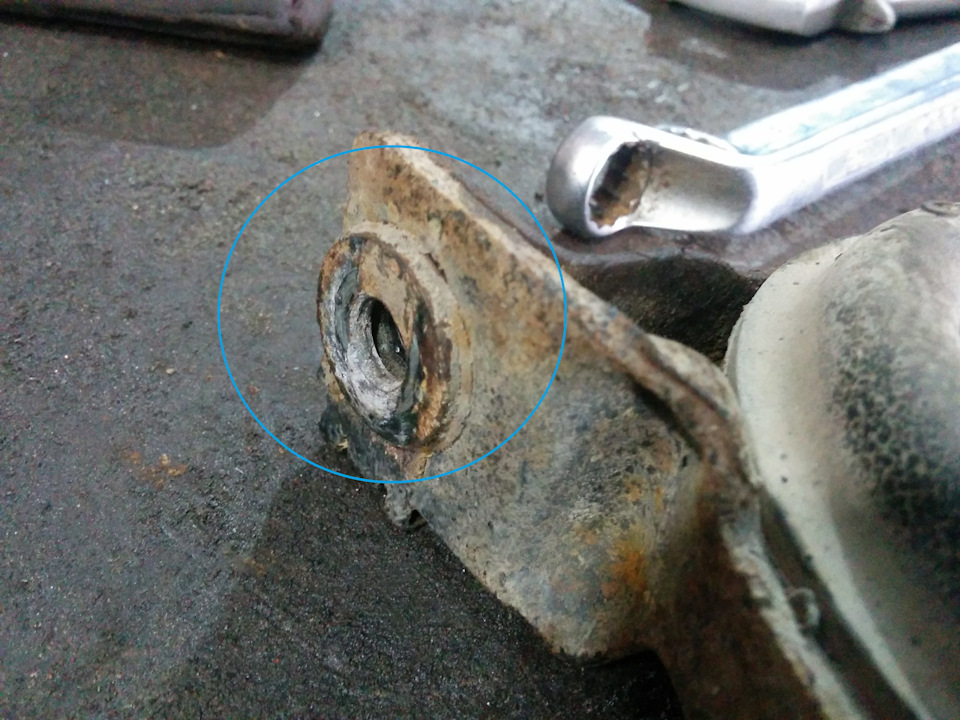

Сняли промежуточный вал и выбили старый подвесной. состояние у него было на троечку. Кстати, с него нужно снять шайбы:

Далее установили новый подшипник, собрали все в обратном порядке, а болты на подвесном просто наживили. В поперечной балке есть овальные прорези для регулировки угла подвесного, но на глаз выставлять не стали (к тому же, балка эта далеко уже не идеально ровная), а подняли машину, на D «разогнали» и в момент вращения кардана затянули подвесной (техника уже опробована форумчанами, все встанет ровно).

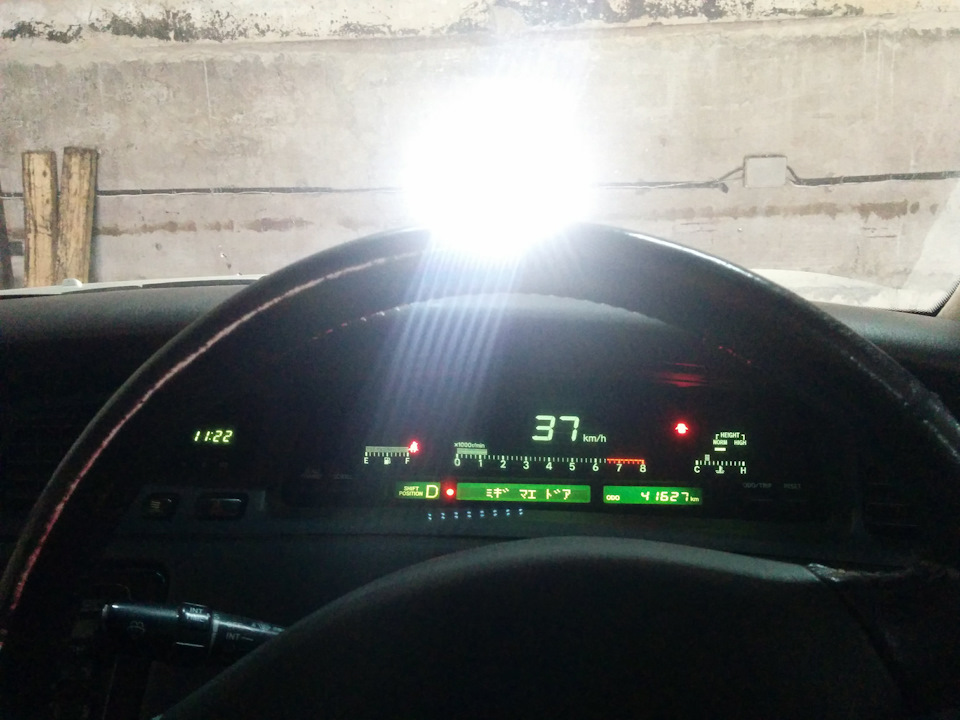

Ну и теперь никаких посторонних звуков!

Бонусом скидываю арт, который нарисовал левиновод из нашей автотусовки 🙂

Замена подвесного подшипника

Подвесной подшипник находится в самом центре карданного вала и крепится к кузову автомобиля. Со временем резина подшипника твердеет и все колебания вала не гасятся, а передаются по кузову и при этом разбалтывается крестовина вала.

Основным признаком изношенного подвесного подшипника карданного вала является стук и вибрация кардана при начале движения. На скорости стук пропадает и переходит в скрежет, шум и гул.

Поменять подвесной подшипник в Калининграде можно в любом из автосервисов сети Рекорд-Авто. Мы обслуживаем легковые авто, внедорожники и микроавтобусы. Купить подвесной подшипник, а так же — крестовину карданного вала вы можете в любом из магазинов сети. Кстати, при каждом автосервисе у нас имеется магазин. Так что поиск и подбор необходимой запчасти не затянется на долго. Всё есть в наличии.

Замена подвесного подшипника своими руками

Подвесной подшипник является важной деталью автомобиля, которая при выходе из строя может привести к дорогостоящему ремонту, если вовремя не принять меры по его замене. При этом, нужно понимать, какой подвесной подшипник установлен в карданном валу. Если это съемный вид, можно будет легко его заменить в случае необходимости. А вот когда проблема возникает с несъемным подшипником, замене подлежит не только сама деталь, но и карданный вал.

Конструкция подвесного подшипника и его функция

Подвесной подшипник конструкционно имеет металлический корпус с отверстием, в которое вставлена втулка. Между этим самым отверстием и втулкой имеется небольшой зазор, заполненный специальной смазкой, благодаря которой части подшипника легко перемещаются без трений и заеданий. Кроме того, такая конструкция минимизирует теплопроводность, служит защитой от различных внешних воздействий на внутренний механизм. Стоит отметить, что конструкция достаточно продуманная для эффективной передачи и восприятия радиальной и осевой нагрузки. Таким образом, благодаря подвесному подшипнику обеспечивается правильное положение оси с карданным валом, что важно при эксплуатации автомобиля.

Вот так, например, схематично выглядит карданный вал с подшипником в сборе:

Преимущества подвесных подшипников

Конечно, очень важно, какой подвесной подшипник используется в конструкции карданного вала, ведь от этого зависит список его положительных качеств. К общим плюсам такого вида подшипников стоит отнести:

• Бесшумная работа;
• Бесперебойное функционирование при высоких угловых и радиальных нагрузках;
• Устойчивость к вибрациям;
• Простой демонтаж и замена;
• Надежная защита от внешних неблагоприятных факторов.

Как определить неисправность подвесного подшипника?

1. Один из явных признаков – существенные удары по кузову, которые ощущаются даже через сидение. Эта проблема является самой первой, а потом уже прикрепляются другие моменты, такие как вибрация, шум.
2. Характерные толчки при переключении передач.
3. Присутствие гула может говорить о том, что подвесной подшипник износился, или изношены его отдельные части, имеется выработка или коррозия внутри механизма.
4. Стук и вибрация часто наблюдается тогда, когда подвесной подшипник имеет ослабленные крепления, его внутренняя обойма сильно износилась, или при нарушении целостности уплотнителя.

Во всех этих случаях, не стоит медлить с диагностикой подшипника и его своевременной замене.

Как выбрать подвесной подшипник?

От того, какой подвесной подшипник вы выберете, зависит его работоспособность в целом.

1. Тщательно выбирайте продавца. Лучше всего подвесной подшипник купить в той компании, которая работает напрямую с производителем. Это позволит вам приобрести настоящий качественный товар, а не его дешевую подделку. Да и цены у таких продавцов довольно лояльные.
2. Подвесной подшипник должен подходить по всем параметрам вашему автомобилю. Выбирайте только оригинальные детали, либо качественные аналоги других известных производителей. Если вам предлагают приобрести чуть большего размера, который могут подкорректировать в автосервисе путем стачивания, лучше откажитесь от этой затеи.
3. Обращайте внимание на то, какой подвесной подшипник – сухой или со смазкой. Подшипники без смазки нельзя устанавливать сразу, для начала потребуется обработка смазочным материалом.
4. Подвесной подшипник не должен иметь люфт. Его присутствие говорит о бракованном товаре.

Поменять подвесной подшипник можно в сервисе, или самостоятельно. Во втором случае выполните следующие действия:

1. Поставьте автомобиль на смотровую яму и снимите кардан вала.

1. При помощи специального съемника извлеките вилку из вала кардана. Если вилка не высовывается, можно применить молоток.

1. Возьмите любую стальную наставку, и через нее выбейте молотком изношенный подшипник.

1. Извлеките стопорное кольцо, и установите новую запчасть.

1. Соберите конструкцию обратно.

Замена подвесного подшипника одна из самых простых работ. Поэтому, даже имея начальные представления об устройстве автомобиля и карданного вала, можно легко произвести замену самостоятельно. Главное знать, какой подвесной подшипник нужен конкретно для вашего автомобиля, и приобрести качественный.

Похожие статьи

Замена заднего подшипника

Подшипник задней ступицы отвечает за бесперебойное вращение заднего колеса автомобиля. И именно эта, как кажется на первый взгляд, незначительная деталь при неисправности способна вывести из строя другие узлы машины. Поэтому не стоит тянуть с заменой запчасти, а обратиться в автосервис, или же поменять самостоятельно, следуя инструкции ниже.

Как понять, что необходима замена заднего подшипника?

Основные признаки неисправности подшипника:

• Гул при езде указывает на то, что требуется замена задних подшипников;
• Стук при движении на неровной дороге;
• Неприятные звуки при попадании колеса в яму;
• Сильный нагрев тормозного барабана;
• несвойственное притормаживание при повороте руля.

По каким причинам подшипники быстро выходят из строя?

1. Плохое состояние дорог с наличием ям.
2. Низкокачественные подшипники, установленные ранее.
3. Замена заднего подшипника может потребоваться после монтажа колес при сильном затягивании болтов.
4. Инородные вещества, попадающие с дороги в процессе езды, которые оказывают негативное влияние на смазку подшипника – влага, грязь, пыль и пр.

Как поменять подшипник на велосипеде

Велосипед уже давно для многих стал не только спортивным инвентарем, но и полноценным средством передвижения. А значит, безопасность должна быть прежде всего, и огромную роль в этом играют подшипники. Такая деталь присутствует в нескольких частях велосипеда, и со временем она изнашивается, особенно при длительных поездках по неровным или загрязненным дорогам. Регулярная смазка позволит продлить жизнь подшипника, но рано или поздно придет время его замены.

Какие виды подшипников используются в конструкции велосипедов?

Подшипники участвуют в составе подвижных частей транспорта. Они отвечают за фиксацию деталей и обеспечивают бесперебойное функционирование механизма, плавное вращение педалей.

Для каждого вида велосипеда предусмотрены разные вида подшипников – скольжения, керамические, качения. Чаще всего именно подшипники качения используются в конструкции велосипедов, которые в свою очередь могут быть неразборными либо насыпными. Последний вариант представляет собой набор шариков с чашками, которые встроены в передвижное средство. Неразборный вид состоит из шариков и двух колец, причем такие подшипники нет необходимости регулировать, что упрощает их замену.

Как поменять подшипник в каретке?

Подшипники Рено: как выбрать, чем отличаются простые от ABS, как заменить?

Подшипники ступиц Рено являются значимыми элементами в подвеске автомобиля. И как любые другие детали рано или поздно потребуют замены. Высококачественные изделия, как правило, служат достаточно долго, и только после очень большого пробега нуждаются в замене. Более дешевые подшипники уже через небольшой километраж дают о себе знать. Появляется гул, посторонние шумы на скорости, хруст, люфт. Так или иначе, подшипник Рено потребуется со временем заменить, но перед этим еще предстоит выбрать нужную модель.

Как подобрать подшипник?

Рассмотрим правила выбора подшипников на Рено Логан.

Подшипник передней ступицы Рено Логан имеет одинаковый размер, независимо от того, какова комплектация автомобиля. Это касается внутреннего, внешнего диаметра, ширины, а вот вес может быть различным. Если речь идет о подшипнике с ABS, он тяжелее обычного собрата.

По желанию, можно приобрести не только оригинальную запчасть, но и качественный аналог, который будет идентичен «родному» подшипнику. И тот и другой вариант оптимален. Единственное, не рекомендуется покупать слишком дешевые детали, особенно если его бренд малоизвестен, и отзывов практически нет.

Если в автомобиле присутствует эта система, то и подшипники ступиц Рено должны обладать этой функцией. Чтобы понять имеется ли в машине ABS, посмотрите на торпеду перед пассажирским передним сиденьем. В случае открытой ниши автоблокировочная система отсутствует. Также обратите внимание на панель приборов. Если ABS имеется, загорается специальный индикатор, когда машина заводится.

При наличии антиблокировочной системы ее блок управления расположен под капотом в правой его части. Откройте капот и загляните за опору мотора. Если там имеется квадратная черная деталь с тормозными трубками, значит ABS имеется в конструкции автомобиля.

Ремонт подвесного подшипника карданного вала

Подвесной подшипник карданного вала представляет собой немаловажный конструктивный элемент, находящийся на кардане. Он нужен для поддержания упомянутого вала в правильном положении. Вдобавок подобный подшипник предназначен для приёма и передачи радиальной и осевой нагрузки. Благодаря ему обеспечивается качение, вращение, а также линейное перемещение вдоль оси. Последнее производиться с максимально малым сопротивлением.

Конструктивные особенности, признаки подвесного подшипника

Подобный элемент карданного вала состоит из корпуса, сделанного из металла, а также отверстия, в которое вставляется втулка. Между корпусом и втулкой присутствует зазор. Его заполняют определённым смазочным материалом. Таким образом, достигается лёгкое перемещение составных частей подшипника относительно друг друга. Такая мера в значительной степени уменьшает трение элементов, величину теплопроводности. В итоге появляется защита, предохраняющая элементы от негативных воздействий окружающей среды. Таким образом, повышается надёжность и долговечность работы подшипника.

Конструктивные преимущества обеспечиваются за счёт присутствия следующих эксплуатационных особенностей:

• устойчивости к вибрациям;
• бесшумной работе;
• возможности выполнения основных функций при разных радиальных и угловых нагрузках;
• эффективная защита, понижающая воздействие на подшипник разных негативных сред;
• простота в разборке и техническом обслуживании.

Важно! Всё это обеспечивает бесперебойную работу элемента карданного вала на долгие годы.

Причины и признаки неисправности

Обычно подшипники сами сообщают, когда их нужно починить или поменять. Звук подвесного подшипника сигнализирует о поломке. Он может подавать следующие сигналы:

1. Разнообразные стуки и шумы, такие как гул, гудение или хруст;
2. Вибрация, например, биение или дёргание;
3. Люфт подвесного подшипника, если он подвергается визуальному осмотру.

Если Вы слышите, что гудит подвесной подшипник, нужно как можно скорее обратиться в автосервис.

Как правило, подобные элементы карданного вала не выходят из строя сами по себе. Ломаются они по следующим причинам:

1. Естественный износ элемента конструкции, постепенное разрушение резины, которая удерживает подшипник.
2. Особенности эксплуатационных условий, например, пониженный или повышенный температурный режим, попадание на подшипник грязи и пыли, передвижение по пересечённой местности, жёсткое переключение передач, повышенные нагрузки.
3. Ошибка при монтаже, которая легко допускается, если работает не опытный человек.
4. Пониженные качественные характеристики используемых компонентов. Дело в том, что устанавливаемые запчасти должны быть оригинальными либо хорошо зарекомендовать себя на рынке.

Важно! Если водитель попытается исключить в процессе эксплуатации максимальное количество причин, то он может не сомневаться, что деталь прослужит ему очень долго.

Диагностика

Если Ваша проблема формулируется как «разбил подвесной подшипник», следует обращаться за диагностикой в специализированный сервисный центр, чтобы точно идентифицировать поломку и выяснить её причину.

При проведении подобной процедуры в автосервисах принимают во внимание тот факт, что первым признаком естественного износа такой детали является вибрация, а также стук в области карданного вала в тот момент, когда автомобиль начинает движение. В случае когда ранее с балансировкой оси не возникало проблем, а стук всё равно появился неожиданно, то первым делом следует произвести проверку подвесного подшипника. Процедура диагностики в автосервисах производиться в следующем порядке:

1. Сначала машину устанавливают на эстакаду, подъёмник или смотровую яму.
2. Далее, находят под днищем сам карданный вал. Прежде всего, механики проверяют люфт. Для этого двигают деталь руками в осевом направлении. Свободный ход в такой ситуации является недопустимым явлением.
3. Далее, диагносты крутят кардан и слушают, как ведут себя подшипники. Если присутствуют вибрация, скрежет, стук, перекаты, то деталь немедленно меняют.
4. Следующим шагом, производят осмотр корпуса детали. Проверке подвергается степень герметичности всех подшипниковых креплений. Не допускается даже малейшее вытекание смазывающего материала.
5. Потом работники автосервиса обращают внимание на кронштейн подшипника. Крепление должно быть надёжным.

Важно! Подобный алгоритм позволяет довольно точно определить, исправен подвесной подшипник или требует замены. Лучше всего чтобы описанную процедуру выполнял опытный человек, который уже не в первый раз видит неисправный подвесной подшипник.

Ремонт подвесного подшипника карданного вала

Что необходимо для ремонта?

Многие автолюбители предпочитают производить подобное техническое обслуживание самостоятельно. Но есть и такие, которые хотят заниматься этим, но не умеют. Подобным товарищам лучше всего обратить внимание на действия механиков в специализированных автосервисах. В подобных местах можно узнать, что для починки нужны:

1. В первую очередь запчасти. Понадобиться приобрести сам подшипник и проверить его. Стоит обратить внимание на резину, она не должна быть твёрдой как дерево, а обязана обладать достаточной эластичностью. Если она будет жесткой, то при движении появится значительная вибрация.
2. Далее, не стоит забывать о необходимых инструментах, в число которых входят торцевые ключи на 13 и 27, рожковые на 12 и 13, молоток, наставка из меди или алюминия, съёмник, пассатижи, фланец.

Важно! Все процедуры, связанные с заменой подвесного подшипника лучше производить в яме.

Как произвести замену

Подобная процедура должна производиться последовательно. Работники автосервисов знают это и придерживаются следующего алгоритма:

1. Первым делом, с ТС снимается карданный вал. Механики делают это при помощи ключа на 13. Они откручивают два болта, удерживающие на подвесной опоре сам подшипник. Потом откручиваются гайки, удерживающие на хвостовике заднего моста карданный вал.
2. После того как предыдущая операция произведена обязательно надо сделать засечки на всех запчастях кардана. Это необходимо для того, чтобы потом правильно произвести сборку. Если этого не сделать, то биение и вибрацию карданного вала исключить не получится.
3. Далее, можно переходить к замене подшипника. После снятия крестовины нужно вставить во фланец старой муфты шлицевой конец вала. Механик берёт ключ на 27 и откручивает гайку, которая крепит к переднему валу вилку шарнира кардана.
4. Следующим шагом, вилку стягивают специальным съёмником.
5. Затем, демонтируют с вала сам подшипник. Делать это можно двумя способами и каждый механик выбирает его на свой вкус. Бывают случаи, когда срезают наружное кольцо подшипника и далее работают съёмником, а иногда старую деталь попросту сбивают с вала.
6. Следующим шагом, производиться установка новой детали на место старой. Все действия производятся в строго обратной последовательности. Здесь в качестве помощников выступят те самые метки, которые должен был нанести механик при снятии кардана.
7. Вдобавок сотрудники автосервисов не забывают немного замять борт гайки карданной вилки.

Важно! После того как ремонтные процедуры с запчастями завершены механик проверяет ход ТС. Он слушает, не возникла ли ненужная вибрация или биение. Если всё в порядке, то можно не сомневаться, что отремонтированная машина прослужит верой и правдой немалый срок.

Особенности замены

При замене подвесного подшипника необходимо в обязательном порядке произвести демонтаж карданного вала. Если есть такая возможность, то нелишним будет одновременно с деталью, о которой идёт речь, произвести замену крестовин и эластичной муфты.

В процессе сборки нужно правильно осуществить запрессовку нового компонента. Стоит отметить, что балансировка кардана по окончании сборки также является обязательным условием. Все ремонтные работы должны вестись в соответствии с установленными правилами и технологическими требованиями, которые выдвигает производитель конкретной запчасти.

Стоит отметить, что большинство автосервисов стараются качественно выполнит свою работу чем, как правило, заслуживают доверие и получают толпы постоянных клиентов. К сожалению, такой политики, придерживаются далеко не все СТО расположенные на территории РФ. Автолюбителю придётся серьёзно отнестись к выбору автосервиса, прежде чем отдать в чужие руки свой автомобиль. Ведь сегодня существуют такие места, которые даже замену или диагностику подвесного подшипника не могут произвести, без риска вывести из строя весь карданный вал автомобиля.
