Снятие и установка заднего бампера
Конструкция заднего бампера такова, что столкновения при скоростях до 4 км/час не вызывают никаких повреждений. При этом энергия столкновения поглощается расположенной внутри балкой и двумя гидравлическими ударными амортизаторами.
Снятие
Осторожно снять среднюю облицовку бампера.

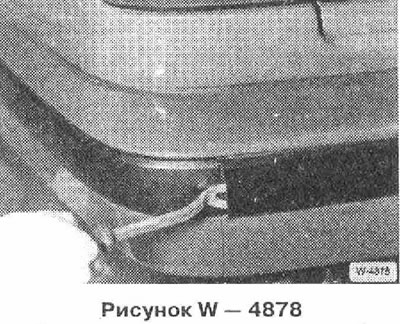

Подцепить левую и правую накладки бампера и стянуть их назад.
Отвернуть 4 гайки 1 и вытащить бампер назад.

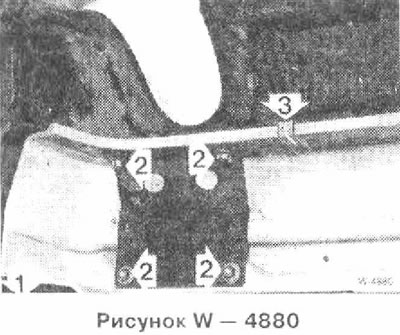

Оттянуть резиновую прокладку 1, отвернуть усилитель 2, вытащить скобы 3.
Вытащить заглушки крепления, снять теплозащитные экраны,
Установка
Вставить бампер в боковые направляющие и прижать.
(Рисунок W — 4879) Расстояние А между бампером и кузовом должно составлять 5-6 мм. приложить прокладку и при необходимости выровнять. В этом положении затянуть 4 болта -стрелки- моментом 45 нм.

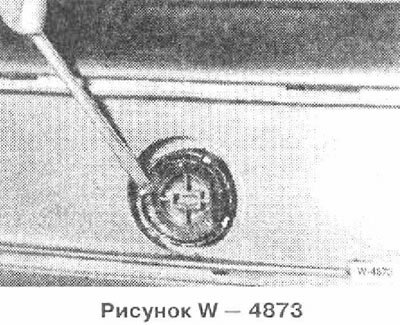

Если требуется, выставить бампер заподлицо с кузовом. Для этого повернуть отверткой резьбовую втулку (узкое наружное кольцо). Придерживая при этом второй отверткой внутреннюю крышку. На станциях обслуживания для этого пользуются приспособлением BMW 51 1040.
Прижать среднюю накладку бампера. Боковые накладки бампера сначала зацепить по бокам, а затем защелкнуть.
AutoSoftos.com
Доллар — 76.50
Евро — 91.70
AutoSoftos.com » Статьи » Как снять передний и задний бампер BMW 5-серии E34
Как снять передний и задний бампер BMW 5-серии E34
-снимаем боковые молдинги. Передняя половина молдинга на защелках, ее нужно поддеть отверткой и потянуть на себя. Боковая половина молдинга на крючках, она просто стягивается.
-под молдингами выкручиваем четыре гайки, по две с каждой стороны.
-в колесных арках нужно поддеть края подкрылков и вытащить их за края бампера.
-снимаем разъемы с противотуманных фар (если есть)
-снимаем температурный датчик (в решетке бампера ближе к левой стороне).
схема крепления переднего бампера BMW 5-серии E34-стаскиваем бампер с боковых направляющих на себя.
Задний бампер
-снимаем боковые молдинги. Передняя половина молдинга на защелках, ее нужно поддеть отверткой и потянуть на себя. Боковая половина молдинга на крючках, она просто стягивается.
-под молдингами выкручиваем четыре гайки, по две с каждой стороны.
-в колесных арках нужно поддеть края подкрылков и вытащить их за края бампера.
-стаскиваем бампер с боковых направляющих на себя. Бывает направляющие забиваются грязью и не вытаскиваются, тогда можно повернуть защелки под
места крепления заднего бампера BMW 5-серии E34 молдингами и снять бампер без направляющих.
Внимание! Нажимая на ссылку «скачать» Вы обязуетесь, после ознакомления, удалить скаченный файл со своего компьютера. Всё содержимое сайта autosoftos.com взято из свободных источников, и также свободно распространяется. Если это Вы являетесь автором данного материала, то, пожалуйста, свяжитесь с нами, для того чтобы обеспечить пользователям, приятную и удобную альтернативу, после ознакомления, покупки качественного «оригинала» непосредственно от издателя. Администрация сайта не несёт никакой ответственности за противоправные действия, и какой либо ущерб, понесённый правообладателями.
0
0
Как снять задний бампер бмв е34
хаюшки всем. подскажите как крепится задний бампер по бокам на е34.а то у меня отвалился со стороны пассажира
21.2.2012, 23:34
Там пластиковые крепления, типа полозьев.
Кронштейн бампера Зд — Каталог запчастей BMW
Сами полозья №6. А ответная к бамперу — №12 как я понимаю. Ну в общем. гляди, что сломалось) Может просто соскочило, может полозья сломались, может кузов прогнил.
21.2.2012, 23:41
на сколько помню, там пластиковая скоба, на которую одевается бампер.
Скоба хрупкая, лопается.
21.2.2012, 23:58
22.2.2012, 0:05
во! она самая!=)
так, а какой номер у нее? у меня тоже бампер немного провисает
22.2.2012, 0:07
51 12 1 944 543
Право-лево пофигу
22.2.2012, 0:10
Спасибо! Нашел.
Неоригинал Vaico V20-7108, цена вопроса 250р.
22.2.2012, 0:49
а как он вообще снимается?где чего нужно откручивать?
сегодня просто наверно уперся брызговиком в снег и опа.
22.2.2012, 1:09
Сзади надо открутить гайки усилителя и просто стянуть его. по бокам ничего не надо вроде. Там есть типа клипсы, но то ли у меня они все 4 были поломаны, то ли от них действительно толку не было))) там типа под отвёртку, надо на 90 градусов повернуть. Это если снять боковые молдинги
22.2.2012, 1:12
Цитата(Симб @ 22.2.2012, 1:09)
Сзади надо открутить гайки усилителя и просто стянуть его. по бокам ничего не надо вроде. Там есть типа клипсы, но то ли у меня они все 4 были поломаны, то ли от них действительно толку не было))) там типа под отвёртку, надо на 90 градусов повернуть. Это если снять боковые молдинги
со мной это тяжелый случай.да и на улице как то не айс сейчас его корежить
22.2.2012, 7:52
Цитата(sergej750 @ » post=)
со мной это тяжелый случай.да и на улице как то не айс сейчас его корежить
знаючи 5 минут снимать,
22.2.2012, 10:22
прикольно.пацаны нашли халяву
22.2.2012, 10:29
Цитата(KIFA @ » post=)
знаючи 5 минут снимать,
На Е32 научился снимать где-то за минуту
22.2.2012, 10:43
почему я не вижу ни ваши фото ни видео. пустые белые квадраты только
на компе не хватает каких нибуди драйверов? скажи те каких плиз.
22.2.2012, 10:44
думаю adobe flash player
22.2.2012, 13:10
Цитата(KIFA @ 22.2.2012, 10:44)
думаю adobe flash player
Добавлено через час:
Цитата(Симб @ 22.2.2012, 1:09)
Сзади надо открутить гайки усилителя и просто стянуть его. по бокам ничего не надо вроде. Там есть типа клипсы, но то ли у меня они все 4 были поломаны, то ли от них действительно толку не было))) там типа под отвёртку, надо на 90 градусов повернуть. Это если снять боковые молдинги
что такое гайки усилителя и где они находятся?
22.2.2012, 17:41
А вот видишь в усилителе №1 4 таких дырки больших? Вот в них вставляются шпильки амортизатора №11 и затягиваются гайками №20. Короче, надо снять средний молдинг, он на защёлках, и поглядеть) Они на 17 или 19 должны быть.
22.2.2012, 17:43
Цитата(Симб @ » post=)
23.2.2012, 18:43
Цитата(Симб @ » post=)
Короче, надо снять средний молдинг, он на защёлках, и поглядеть)
а также и левый и правый молдинги тоже снять надо аккуратно. слева и справа есть заглушки черного цвета (№10 на картинке). отверткой плоской поворачиваешь на 90 град и вынимаешь их. они что-то там стопорят. потом аккураьно тянешь бампер на себя. лучше, чтоб помог кто-нибуть. эти пластмассовые штучки, которые Симб показал, очень хрупкие, чуть пойдет перекос, можно их сломать. при установке можно их смазать, например WD-40, чтоб веселее встало на место и снять потом проще.
23.2.2012, 19:36
sergej750, Чего сегодня когда созванивались не озвучил, приеду, помогу снять, там делов то даже меньше чем на 5 минут. на видео ребята что то еще неспеша вообще ковырялись, профаны какие то.
23.2.2012, 19:38
Цитата(Yuraltair @ 23.2.2012, 19:36)
sergej750, Чего сегодня когда созванивались не озвучил, приеду, помогу снять, там делов то даже меньше чем на 5 минут. на видео ребята что то еще неспеша вообще ковырялись, профаны какие то.
